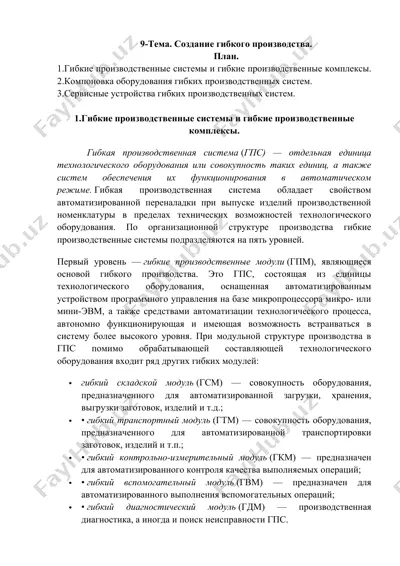

9-тема. создание гибкого производства. план. 1.гибкие производственные системы и гибкие производственные комплексы. 2.компоновка оборудования гибких производственных систем. 3.сервисные устройства гибких производственных систем. 1.гибкие производственные системы и гибкие производственные комплексы. гибкая производственная система (гпс) — отдельная единица технологического оборудования или совокупность таких единиц, а также систем обеспечения их функционирования в автоматическом режиме. гибкая производственная система обладает свойством автоматизированной переналадки при выпуске изделий производственной номенклатуры в пределах технических возможностей технологического оборудования. по организационной структуре производства гибкие производственные системы подразделяются на пять уровней. первый уровень — гибкие производственные модули (гпм), являющиеся основой гибкого производства. это гпс, состоящая из единицы технологического оборудования, оснащенная автоматизированным устройством программного управления на базе микропроцессора микро- или мини-эвм, а также средствами автоматизации технологического процесса, автономно функционирующая и имеющая возможность встраиваться в систему более высокого уровня. при модульной структуре производства в гпс помимо обрабатывающей составляющей технологического оборудования входит ряд других гибких модулей: · гибкий складской модуль (гсм) — совокупность оборудования, …
2 / 5

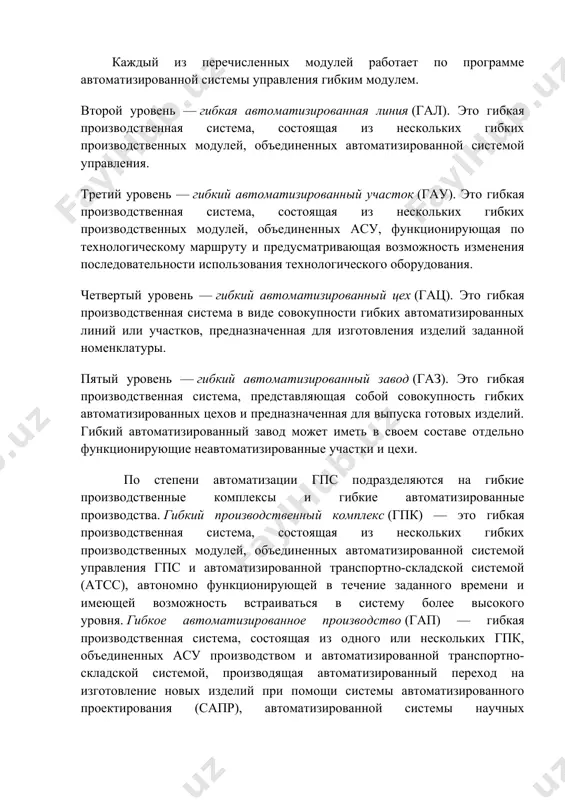

еисправности гпс. каждый из перечисленных модулей работает по программе автоматизированной системы управления гибким модулем. второй уровень — гибкая автоматизированная линия (гал). это гибкая производственная система, состоящая из нескольких гибких производственных модулей, объединенных автоматизированной системой управления. третий уровень — гибкий автоматизированный участок (гау). это гибкая производственная система, состоящая из нескольких гибких производственных модулей, объединенных асу, функционирующая по технологическому маршруту и предусматривающая возможность изменения последовательности использования технологического оборудования. четвертый уровень — гибкий автоматизированный цех (гац). это гибкая производственная система в виде совокупности гибких автоматизированных линий или участков, предназначенная для изготовления изделий заданной номенклатуры. пятый уровень — гибкий автоматизированный завод (газ). это гибкая производственная система, представляющая собой совокупность гибких автоматизированных цехов и предназначенная для выпуска готовых изделий. гибкий автоматизированный завод может иметь в своем составе отдельно функционирующие неавтоматизированные участки и цехи. по степени автоматизации гпс подразделяются на гибкие производственные комплексы и гибкие автоматизированные производства. гибкий производственный комплекс (гпк) — это гибкая производственная система, …
3 / 5

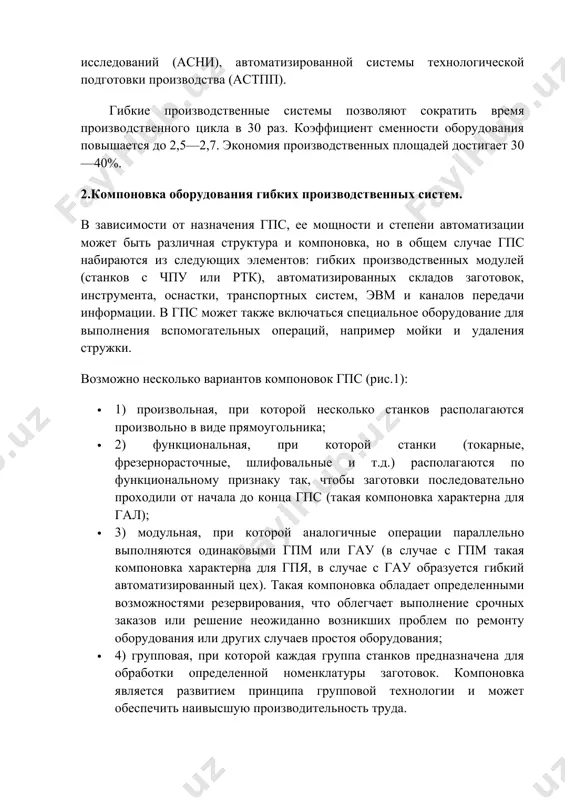

ованного проектирования (сапр), автоматизированной системы научных исследований (асни), автоматизированной системы технологической подготовки производства (астпп). гибкие производственные системы позволяют сократить время производственного цикла в 30 раз. коэффициент сменности оборудования повышается до 2,5—2,7. экономия производственных площадей достигает 30—40%. 2.компоновка оборудования гибких производственных систем. в зависимости от назначения гпс, ее мощности и степени автоматизации может быть различная структура и компоновка, но в общем случае гпс набираются из следующих элементов: гибких производственных модулей (станков с чпу или ртк), автоматизированных складов заготовок, инструмента, оснастки, транспортных систем, эвм и каналов передачи информации. в гпс может также включаться специальное оборудование для выполнения вспомогательных операций, например мойки и удаления стружки. возможно несколько вариантов компоновок гпс (рис.1): · 1) произвольная, при которой несколько станков располагаются произвольно в виде прямоугольника; · 2) функциональная, при которой станки (токарные, фрезернорасточные, шлифовальные и т.д.) располагаются по функциональному признаку так, чтобы заготовки последовательно проходили от начала до конца гпс (такая компоновка характерна для гал); …
4 / 5

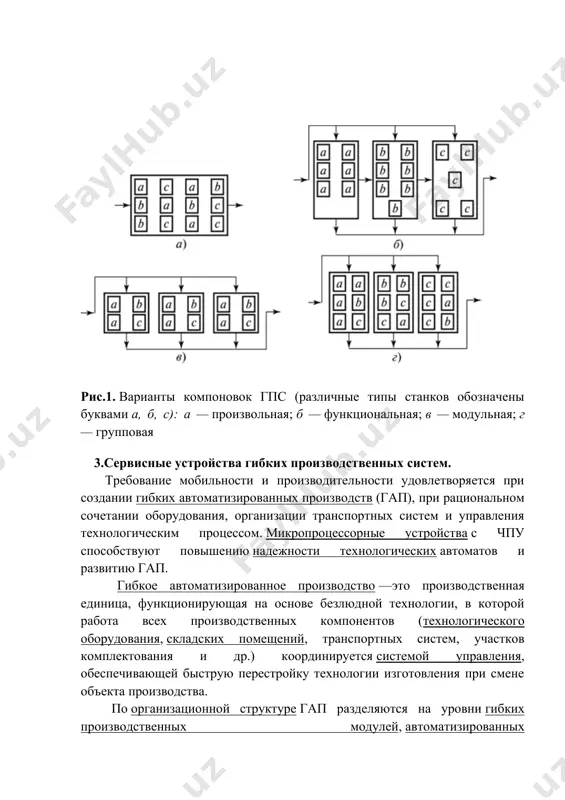

ов обозначены буквами а, б, с): а — произвольная; б — функциональная; в — модульная; г — групповая 3.сервисные устройства гибких производственных систем. требование мобильности и производительности удовлетворяется при создании гибких автоматизированных производств (гап), при рациональном сочетании оборудования, организации транспортных систем и управления технологическим процессом. микропроцессорные устройства с чпу способствуют повышению надежности технологических автоматов и развитию гап. гибкое автоматизированное производство —это производственная единица, функционирующая на основе безлюдной технологии, в которой работа всех производственных компонентов (технологического оборудования, складских помещений, транспортных систем, участков комплектования и др.) координируется системой управления, обеспечивающей быструю перестройку технологии изготовления при смене объекта производства. по организационной структуре гап разделяются на уровни гибких производственных модулей, автоматизированных линий,автоматизированных участков, автоматизированных цехов, автоматизированных заводов. гибкий производственный модуль — главный элемент гап, представляющий собой производственную систему, состоящую из единицы технологического оборудования,оснащенного автоматическим устройством программного управления и средствами автоматизации технологического процесса. робототехнический комплекс является частным случаем гибкого производственного модуля при возможности его встраивания …
5 / 5

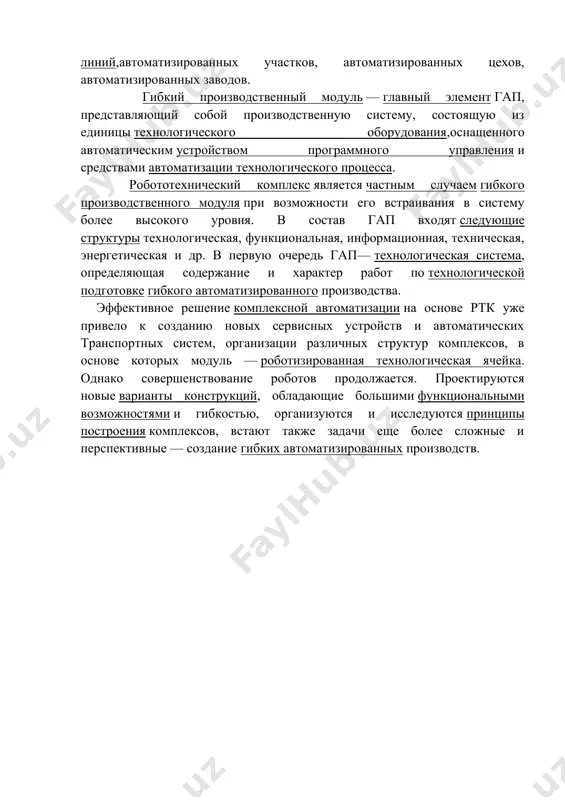

х модуль — роботизированная технологическая ячейка. однако совершенствование роботов продолжается. проектируются новые варианты конструкций, обладающие большими функциональными возможностями и гибкостью, организуются и исследуются принципы построения комплексов, встают также задачи еще более сложные и перспективные — создание гибких автоматизированных производств. image1.png
