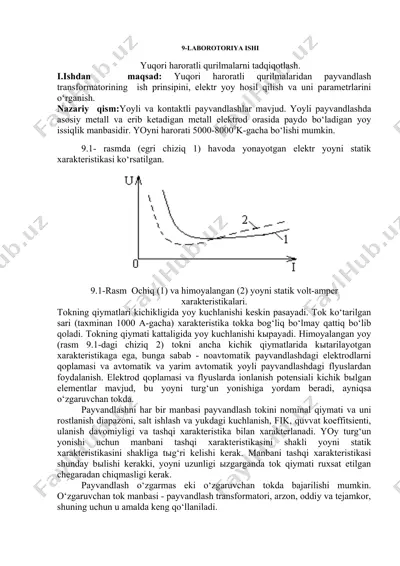

9-laborotoriya ishi yuqori hаrorаtli qurilmаlаrni tаdqiqotlаsh. i.ishdan maqsad: yuqori haroratli qurilmalaridan payvandlash transformatorining ish prinsipini, elektr yoy hosil qilish va uni parametrlarini o‘rganish. nazariy qism:yoyli va kontaktli payvandlashlar mavjud. yoyli payvandlashda asosiy metall va erib ketadigan metall elektrod orasida paydo bo‘ladigan yoy issiqlik manbasidir. yoyni harorati 5000-80000k-gacha bo‘lishi mumkin. 9.1- rasmda (egri chiziq 1) havoda yonayotgan elektr yoyni statik xarakteristikasi ko‘rsatilgan. 9.1-rasm ochiq (1) va himoyalangan (2) yoyni statik volt-amper xarakteristikalari. tokning qiymatlari kichikligida yoy kuchlanishi keskin pasayadi. tok ko‘tarilgan sari (taxminan 1000 a-gacha) xarakteristika tokka bog‘liq bo‘lmay qattiq bo‘lib qoladi. tokning qiymati kattaligida yoy kuchlanishi kыpayadi. himoyalangan yoy (rasm 9.1-dagi chiziq 2) tokni ancha kichik qiymatlarida kыtarilayotgan xarakteristikaga ega, bunga sabab - noavtomatik payvandlashdagi elektrodlarni qoplamasi va avtomatik va yarim avtomatik yoyli payvandlashdagi flyuslardan foydalanish. elektrod qoplamasi va flyuslarda ionlanish potensiali kichik bыlgan elementlar mavjud, bu yoyni turg‘un yonishiga yordam beradi, ayniqsa o‘zgaruvchan tokda. payvandlashni har bir manbasi payvandlash …

2 / 3

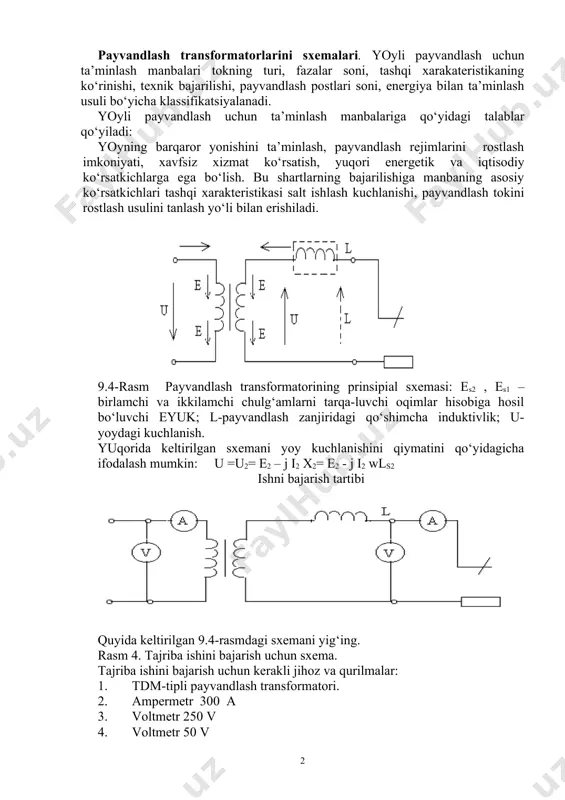

chun ta’minlash manbalari tokning turi, fazalar soni, tashqi xarakateristikaning ko‘rinishi, texnik bajarilishi, payvandlash postlari soni, energiya bilan ta’minlash usuli bo‘yicha klassifikatsiyalanadi. yoyli payvandlash uchun ta’minlash manbalariga qo‘yidagi talablar qo‘yiladi: yoyning barqaror yonishini ta’minlash, payvandlash rejimlarini rostlash imkoniyati, xavfsiz xizmat ko‘rsatish, yuqori energetik va iqtisodiy ko‘rsatkichlarga ega bo‘lish. bu shartlarning bajarilishiga manbaning asosiy ko‘rsatkichlari tashqi xarakteristikasi salt ishlash kuchlanishi, payvandlash tokini rostlash usulini tanlash yo‘li bilan erishiladi. 9.4-rasm payvandlash transformatorining prinsipial sxemasi: es2 , es1 –birlamchi va ikkilamchi chulg‘amlarni tarqa-luvchi oqimlar hisobiga hosil bo‘luvchi eyuk; l-payvandlash zanjiridagi qo‘shimcha induktivlik; u-yoydagi kuchlanish. yuqorida keltirilgan sxemani yoy kuchlanishini qiymatini qo‘yidagicha ifodalash mumkin: u =u2= e2 – j i2 x2= e2 - j i2 wls2 ishni bajarish tartibi quyida keltirilgan 9.4-rasmdagi sxemani yig‘ing. rasm 4. tajriba ishini bajarish uchun sxema. tajriba ishini bajarish uchun kerakli jihoz va qurilmalar: 1. tdm-tipli payvandlash transformatori. 2. ampermetr 300 a 3. voltmetr 250 v 4. voltmetr 50 v …

3 / 3

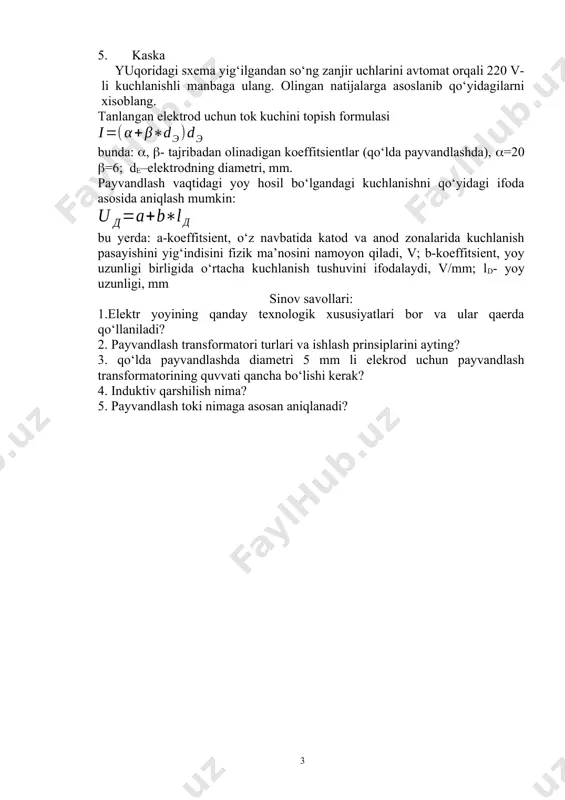

lari bor va ular qaerda qo‘llaniladi? 2. payvandlash transformatori turlari va ishlash prinsiplarini ayting? 3. qo‘lda payvandlashda diametri 5 mm li elekrod uchun payvandlash transformatorining quvvati qancha bo‘lishi kerak? 4. induktiv qarshilish nima? 5. payvandlash toki nimaga asosan aniqlanadi? 17 3 image2.png image3.png image4.wmf oleobject1.bin image5.wmf oleobject2.bin image1.png э э d d i ) * ( b a + = д д l b а u * + =
