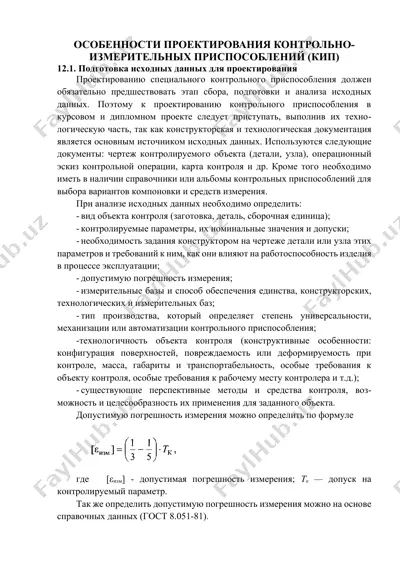

особенности проектирования контрольно-измерительных приспособлений (кип) 12.1. подготовка исходных данных для проектирования проектированию специального контрольного приспособления должен обязательно предшествовать этап сбора, подготовки и анализа исходных данных. поэтому к проектированию контрольного приспособления в курсовом и дипломном проекте следует приступать, выполнив их технологическую часть, так как конструкторская и технологическая документация является основным источником исходных данных. используются следующие документы: чертеж контролируемого объекта (детали, узла), операционный эскиз контрольной операции, карта контроля и др. кроме того необходимо иметь в наличии справочники или альбомы контрольных приспособлений для выбора вариантов компоновки и средств измерения. при анализе исходных данных необходимо определить: · вид объекта контроля (заготовка, деталь, сборочная единица); · контролируемые параметры, их номинальные значения и допуски; · необходимость задания конструктором на чертеже детали или узла этих параметров и требований к ним, как они влияют на работоспособность изделия в процессе эксплуатации; · допустимую погрешность измерения; · измерительные базы и способ обеспечения единства, конструкторских, технологических и измерительных баз; · тип …

2 / 10

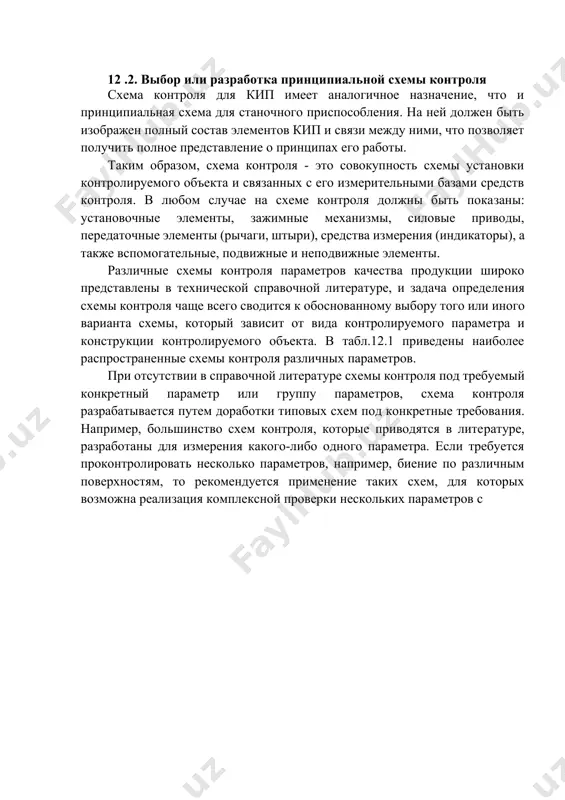

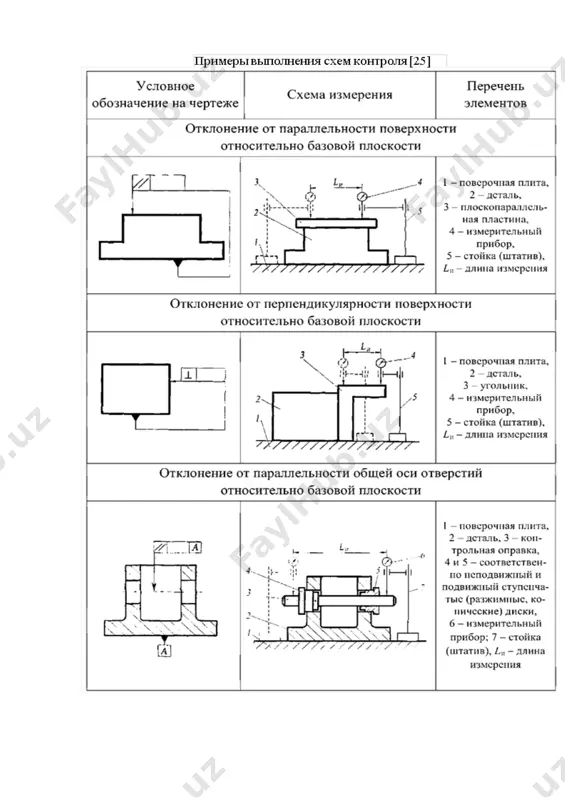

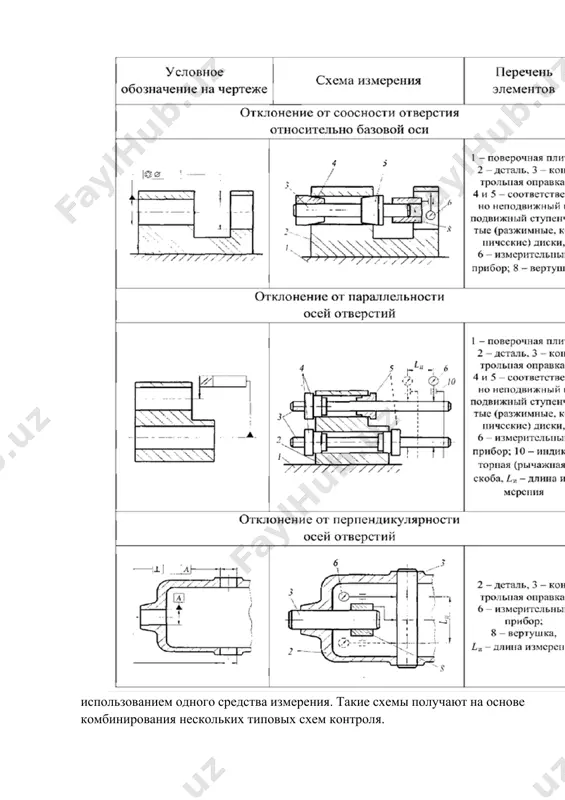

но на основе справочных данных (гост 8.051-81). 12 .2. выбор или разработка принципиальной схемы контроля схема контроля для кип имеет аналогичное назначение, что и принципиальная схема для станочного приспособления. на ней должен быть изображен полный состав элементов кип и связи между ними, что позволяет получить полное представление о принципах его работы. таким образом, схема контроля - это совокупность схемы установки контролируемого объекта и связанных с его измерительными базами средств контроля. в любом случае на схеме контроля должны быть показаны: установочные элементы, зажимные механизмы, силовые приводы, передаточные элементы (рычаги, штыри), средства измерения (индикаторы), а также вспомогательные, подвижные и неподвижные элементы. различные схемы контроля параметров качества продукции широко представлены в технической справочной литературе, и задача определения схемы контроля чаще всего сводится к обоснованному выбору того или иного варианта схемы, который зависит от вида контролируемого параметра и конструкции контролируемого объекта. в табл.12.1 приведены наиболее распространенные схемы контроля различных параметров. при отсутствии в справочной …

3 / 10

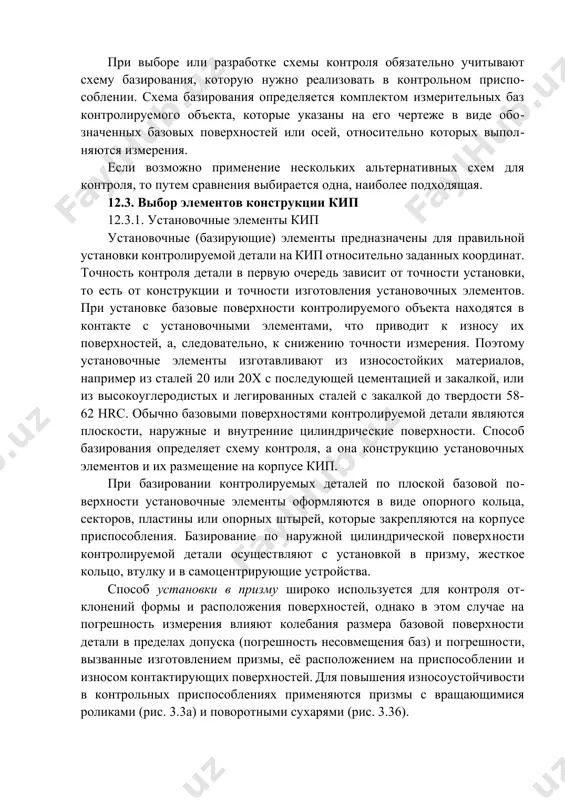

ельных баз контролируемого объекта, которые указаны на его чертеже в виде обозначенных базовых поверхностей или осей, относительно которых выполняются измерения. если возможно применение нескольких альтернативных схем для контроля, то путем сравнения выбирается одна, наиболее подходящая. 12.3. выбор элементов конструкции кип 12.3.1. установочные элементы кип установочные (базирующие) элементы предназначены для правильной установки контролируемой детали на кип относительно заданных координат. точность контроля детали в первую очередь зависит от точности установки, то есть от конструкции и точности изготовления установочных элементов. при установке базовые поверхности контролируемого объекта находятся в контакте с установочными элементами, что приводит к износу их поверхностей, а, следовательно, к снижению точности измерения. поэтому установочные элементы изготавливают из износостойких материалов, например из сталей 20 или 20х с последующей цементацией и закалкой, или из высокоуглеродистых и легированных сталей с закалкой до твердости 58-62 hrc. обычно базовыми поверхностями контролируемой детали являются плоскости, наружные и внутренние цилиндрические поверхности. способ базирования определяет схему контроля, а она …

4 / 10

приспособлении и износом контактирующих поверхностей. для повышения износоустойчивости в контрольных приспособлениях применяются призмы с вращающимися роликами (рис. 3.3а) и поворотными сухарями (рис. 3.36). а) б) рис. 12.1. примеры призм повышенной износоустойчивости способ установки в жесткое кольцо или втулку применяется сравнительно редко, так для уменьшения погрешности зазор должен быть минимальным, а поместить контролируемую деталь в отверстие с малым зазором достаточно трудно. способ установки контролируемых деталей по наружной цилиндрической базе в самоцентрирующих устройствах рис. 12.2. примеры оправок (элементах) позволяет достичь высокой точности базирования. рис. 12.3. примеры базирования по цилиндрическому отверстию установку производят в мембранные патроны или в патроны с гидропластом, в которых центрирование и зажим деталей осуществляются за счет упругой деформации мембраны и тонкостенной втулки. может быть достигнута высокая точность центрирования деталей порядка 0,002 - 0,005 мм. широко распространено базирование контролируемых деталей по базовому цилиндрическому отверстию (рис. 12.3). для этого используют цилиндрические пальцы и оправки (жесткие, разжимные, конические). при установке на жесткий …

5 / 10

способлениях служат зажимные элементы и устройства. они должны закреплять деталь, не вызывая при этом её смещений и деформаций, и обеспечивать надежность установки проверяемой детали относительно измерительного устройства. таким образом, условия работы зажимов контрольных приспособлений принципиально отличаются от условий работы зажимов в станочных приспособлениях, которым приходится противодействовать значительным силам резания. в ряде случаев - при устойчивом базировании проверяемой детали на контрольном приспособлении, когда центр тяжести совпадает с геометрическим центром детали, а силы, создаваемые измерительным устройством, не нарушают положения детали - вообще отпадает необходимость в зажимном устройстве. необходимым требованием к зажимным устройствам является быстрота управления зажимом, что уменьшает вспомогательное время контрольной операции. поэтому при проектировании контрольного приспособления рекомендуется пользоваться преимущественно быстродействующими рычажными, эксцентриковыми и байонетными зажимами (рис. 12.4), а при необходимости механизации приспособления - пневматическими. применение винтовых зажимов не рекомендуется вследствие их низкой производительности и малой чувствительности. расчет требуемой силы закрепления детали в кип производится исходя из требования обеспечения неподвижности детали при …
