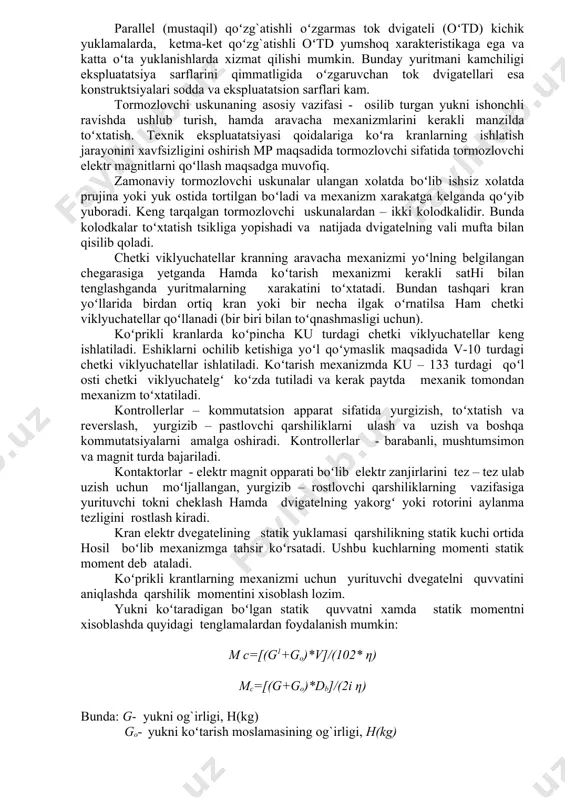

![anlarda koʻpincha ku turdagi chetki viklyuchatellar keng ishlatiladi. eshiklarni ochilib ketishiga yoʻl qoʻymaslik maqsadida v-10 turdagi chetki viklyuchatellar ishlatiladi. koʻtarish mexanizmda ku – 133 turdagi qoʻl osti chetki viklyuchatelgʻ koʻzda tutiladi va kerak paytda mexanik tomondan mexanizm toʻxtatiladi. kontrollerlar – kommutatsion apparat sifatida yurgizish, toʻxtatish va reverslash, yurgizib – pastlovchi qarshiliklarni ulash va uzish va boshqa kommutatsiyalarni amalga oshiradi. kontrollerlar - barabanli, mushtumsimon va magnit turda bajariladi. kontaktorlar - elektr magnit opparati boʻlib elektr zanjirlarini tez – tez ulab uzish uchun moʻljallangan, yurgizib – rostlovchi qarshiliklarning vazifasiga yurituvchi tokni cheklash hamda dvigatelning yakorgʻ yoki rotorini aylanma tezligini rostlash kiradi. kran elektr dvegatelining statik yuklamasi qarshilikning statik kuchi ortida hosil boʻlib mexanizmga tahsir koʻrsatadi. ushbu kuchlarning momenti statik moment deb ataladi. koʻprikli krantlarning mexanizmi uchun yurituvchi dvegatelni quvvatini aniqlashda qarshilik momentini xisoblash lozim. yukni koʻtaradigan boʻlgan statik quvvatni xamda statik momentni xisoblashda quyidagi tenglamalardan foydalanish mumkin: m c=[(g1+go)*v]/(102* η) mc=[(g+go)*db]/(2i η) …](/media/previews/pages/preview_3q4vU7R.webp "koʻprikli kranlar uchun elektr yuritma laboratoriya ishi - Page 3")

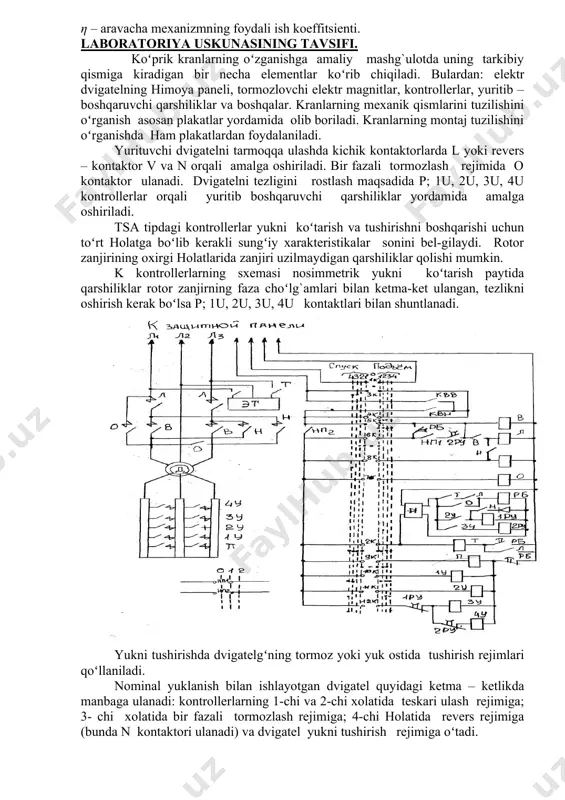

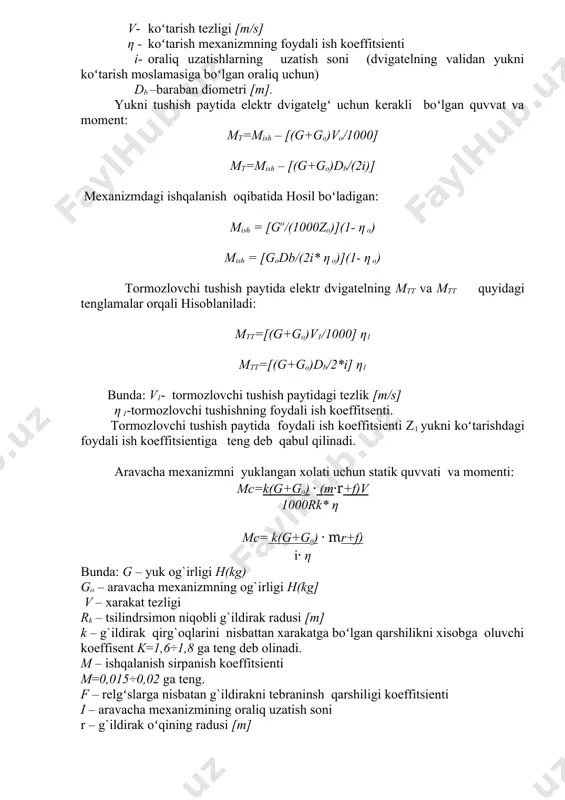

![tushish paytidagi tezlik [m/s] η 1-tormozlovchi tushishning foydali ish koeffitsenti. tormozlovchi tushish paytida foydali ish koeffitsienti z1 yukni koʻtarishdagi foydali ish koeffitsientiga teng deb qabul qilinadi. aravacha mexanizmni yuklangan xolati uchun statik quvvati va momenti: mc=k(g+go) · (m·r+f)v 1000rk* η mc= k(g+go) · mr+f) i· η bunda: g – yuk og`irligi h(kg) go – aravacha mexanizmning og`irligi h(kg] v – xarakat tezligi rk – tsilindrsimon niqobli g`ildirak radusi [m] k – g`ildirak qirg`oqlarini nisbattan xarakatga boʻlgan qarshilikni xisobga oluvchi koeffisent k=1,6÷1,8 ga teng deb olinadi. m – ishqalanish sirpanish koeffitsienti m=0,015÷0,02 ga teng. f – relgʻslarga nisbatan g`ildirakni tebraninsh qarshiligi koeffitsienti i – aravacha mexanizmining oraliq uzatish soni r – g`ildirak oʻqining radusi [m] η – aravacha mexanizmning foydali ish koeffitsienti. laboratoriya uskunasining tavsifi. koʻprik kranlarning oʻzganishga amaliy mashg`ulotda uning tarkibiy qismiga kiradigan bir necha elementlar koʻrib chiqiladi. bulardan: elektr dvigatelning himoya paneli, tormozlovchi elektr magnitlar, kontrollerlar, yuritib – boshqaruvchi …](/media/previews/pages/preview_RPQEF96.webp "koʻprikli kranlar uchun elektr yuritma laboratoriya ishi - Page 4")
About "koʻprikli kranlar uchun elektr yuritma laboratoriya ishi"

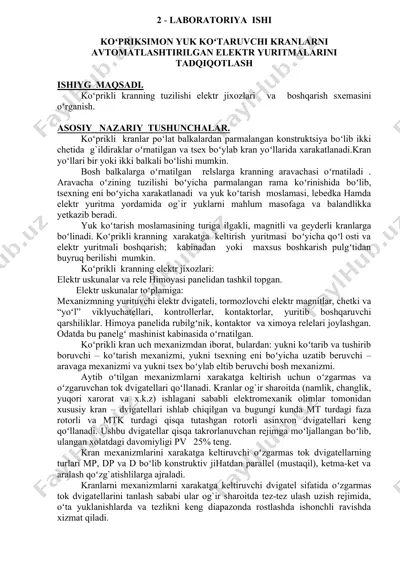

2 - laboratoriya ishi koʻpriksimon yuk koʻtaruvchi kranlarni avtomatlashtirilgan elektr yuritmalarini tadqiqotlash ishiyg maqsadi. koʻprikli kranning tuzilishi elektr jixozlari va boshqarish sxemasini oʻrganish. asosiy nazariy tushunchalar. koʻprikli kranlar poʻlat balkalardan parmalangan konstruktsiya boʻlib ikki chetida g`ildiraklar oʻrnatilgan va tsex boʻylab kran yoʻllarida xarakatlanadi.kran yoʻllari bir yoki ikki balkali boʻlishi mumkin. bosh balkalarga oʻrnatilgan relslarga kranning aravachasi oʻrnatiladi . aravacha oʻzining tuzilishi boʻyicha parmalangan rama koʻrinishida boʻlib, tsexning eni boʻyicha xarakatlanadi va yuk koʻtarish moslamasi, lebedka hamda elektr yuritma yordamida og`ir yuklarni mahlum masofaga va balandlikka yetkazib beradi. yuk koʻtarish moslamasining turiga ilga...
This file contains 5 pages in DOCX format (142.4 KB). To download "koʻprikli kranlar uchun elektr yuritma laboratoriya ishi", click the Telegram button on the left.
