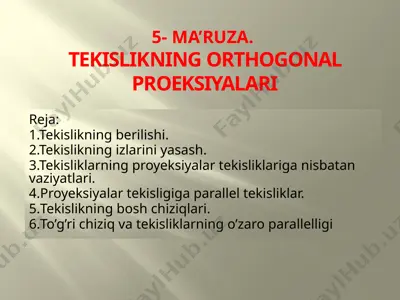

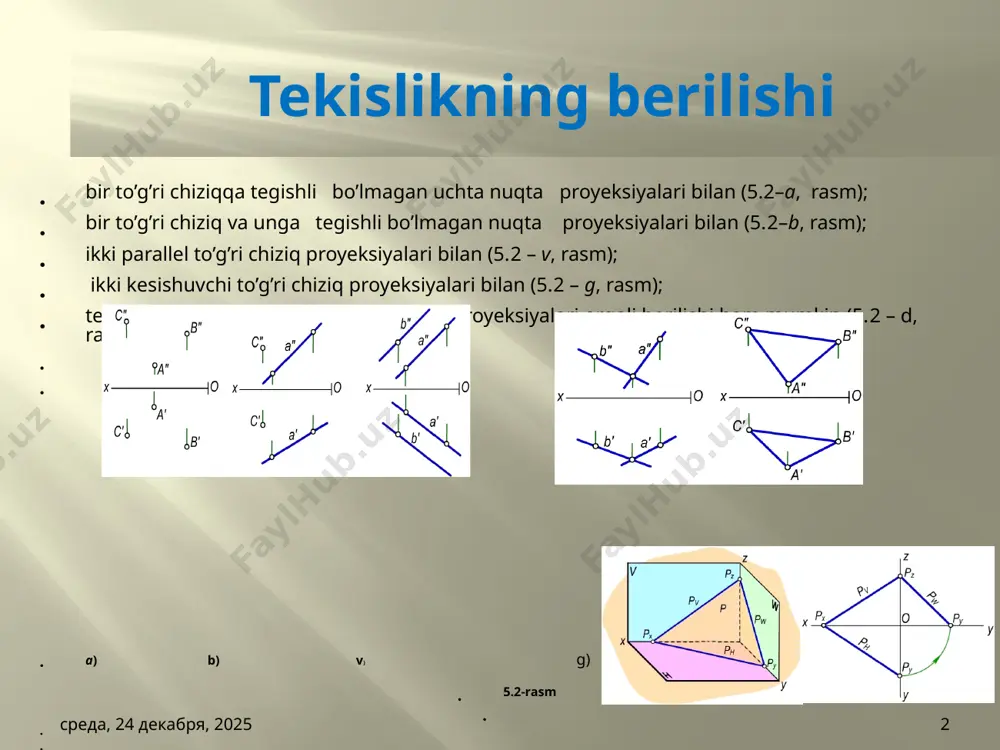

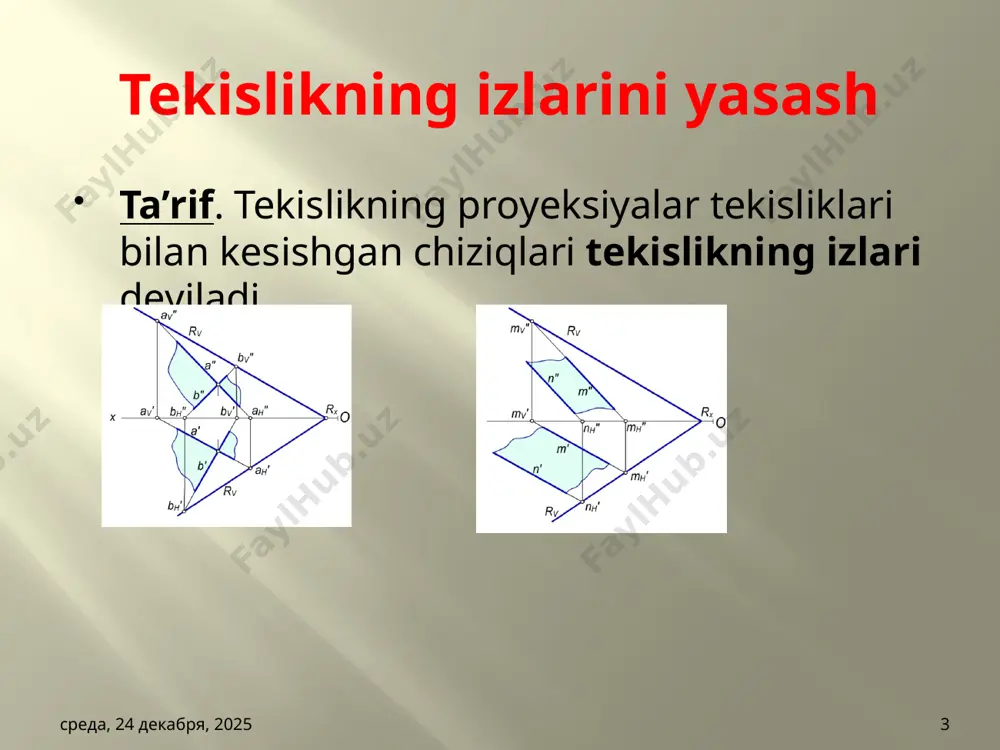

5- ma’ruza. tekislikning orthogonal proeksiyalari 5- ma’ruza. tekislikning orthogonal proeksiyalari reja: 1.tekislikning berilishi. 2.tekislikning izlarini yasash. 3.tekisliklarning proyeksiyalar tekisliklariga nisbatan vaziyatlari. 4.proyeksiyalar tekisligiga parallel tekisliklar. 5.tekislikning bosh chiziqlari. 6.to’g’ri chiziq va tekisliklarning o’zaro parallelligi пятница, 4 октября 2013 г. 1 tekislikning berilishi bir to’g’ri chiziqqa tegishli bo’lmagan uchta nuqta proyeksiyalari bilan (5.2–a, rasm); bir to’g’ri chiziq va unga tegishli bo’lmagan nuqta proyeksiyalari bilan (5.2–b, rasm); ikki parallel to’g’ri chiziq proyeksiyalari bilan (5.2 – v, rasm); ikki kesishuvchi to’g’ri chiziq proyeksiyalari bilan (5.2 – g, rasm); tekis geometrik figuralarning ortogonal proyeksiyalari orqali berilishi ham mumkin (5.2 – d, rasm); a) b) v) g) d) 5.2-rasm shuningdek, tekislik proyeksiyalar tekisliklari bilan kesishish chiziqlari orqali berilishi ham mumkin (5.3–rasm). masalan, p tekislik h, v va w proyeksiyalar tekisliklarini ph, pv, pw chiziqlar bo’yicha kesadi. пятница, 4 октября 2013 г. 2 tekislikning izlarini yasash ta’rif. tekislikning proyeksiyalar tekisliklari bilan kesishgan chiziqlari tekislikning izlari deyiladi. …

2 / 14

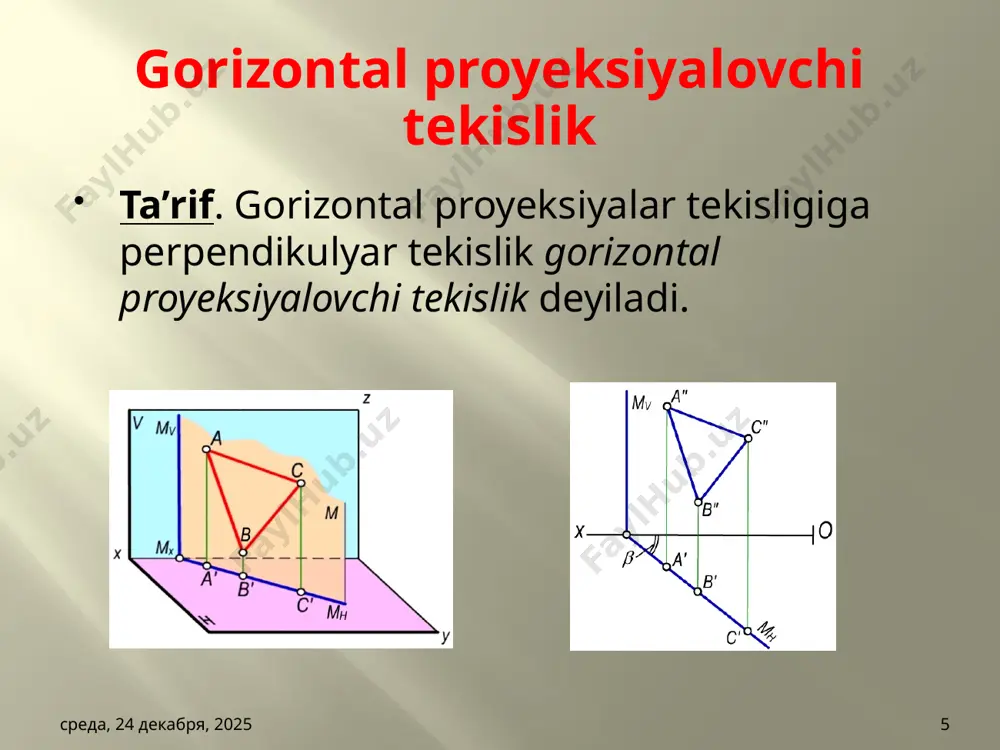

adi. пятница, 4 октября 2013 г. 4 gorizontal proyeksiyalovchi tekislik ta’rif. gorizontal proyeksiyalar tekisligiga perpendikulyar tekislik gorizontal proyeksiyalovchi tekislik deyiladi. пятница, 4 октября 2013 г. 5 frontal proyeksiyalovchi tekislik ta’rif. frontal proyeksiyalar tekisligiga perpendikulyar bo’lgan tekislik frontal proyeksiyalovchi tekislik deyiladi. пятница, 4 октября 2013 г. 6 profil proyeksiyalovchi tekislik ta’rif. profil proyeksiyalar tekisligiga perpendikulyar tekislik profil proyeksiyalovchi tekislik deb ataladi. пятница, 4 октября 2013 г. 7 5.4-§. proyeksiyalar tekisligiga parallel tekisliklar ta’rif. gorizontal proyeksiyalar tekisligiga parallel tekislik gorizontal tekislik deyiladi. ta’rif. frontal proyeksiyalar tekisligiga parallel t ekislik frontal tekislik deyiladi. ta’rif. profil proyeksiyalar tekisligiga parallel tekislik profil tekislik deyiladi. пятница, 4 октября 2013 г. 8 5.5-§. tekislik va to’g’ri chiziqning o’zaro joylashuvi to’g’ri chiziq va tekislik fazoda o’zaro quyidagi vaziyatlarda bo’lishi mumkin: to’g’ri chiziq tekislikka tegishli (ap), to’g’ri chiziq tekislik bilan kesishadi (ap), to’g’ri chiziq tekislikka parallel (ap), to’g’ri chiziq tekislikka perpendikulyar (ap). пятница, 4 октября 2013 г. 9 5.6-§. …

3 / 14

tekisligiga parallel bo’lsa, bu to’g’ri ch bunda pоq bo’lib va p||w bo’lsa, p to’g’ri chiziq q tekislikning profili bo’ladi (4.20,a,b-rasm). iziq tekislikning profil chizig’i yoki profili deyiladi. пятница, 4 октября 2013 г. 12 tekislikning eng katta og’ma chizig’i ta’rif. tekislikka tegishli va tekislikning bosh chiziqlaridan biri (gorizontal yoki frontal)ga perpendikulyar to’g’ri chiziq tekislikning eng katta og’ma chizig’i deb ataladi. agar p tekislikka tegishli e to’g’ri chiziq tekislikning gorizontaliga perpendikulyar bo’lsa, u holda e to’g’ri chiziqni p tekislikning h tekislikka nisbatan eng katta og’ma chizig’i deyiladi. 5.21-rasmda p tekislikning h tekislikka eng katta og’ma chizig’i tasvirlangan. bu yerda hp va h||h. to’g’ri burchakning proyeksiyalanish xususiyatidan; bed=90 va ed||h bo’lgani uchun b′e′d′=90bo’ladi. пятница, 4 октября 2013 г. 13 nazorat savollari tekislik kompleks chizmada qanday ko’rinishlarda berilishi mumkin? tekislik izi deb nimaga aytiladi? qanday tekisliklar proyeksiyalovchi deyiladi? gorizontal va gorizontal proyeksiyalovchi hamda frontal va frontal proyeksiyalovchi tekisliklarning farqi nimada? nuqta tekislikka tegishli bo’lsa, …

4 / 14

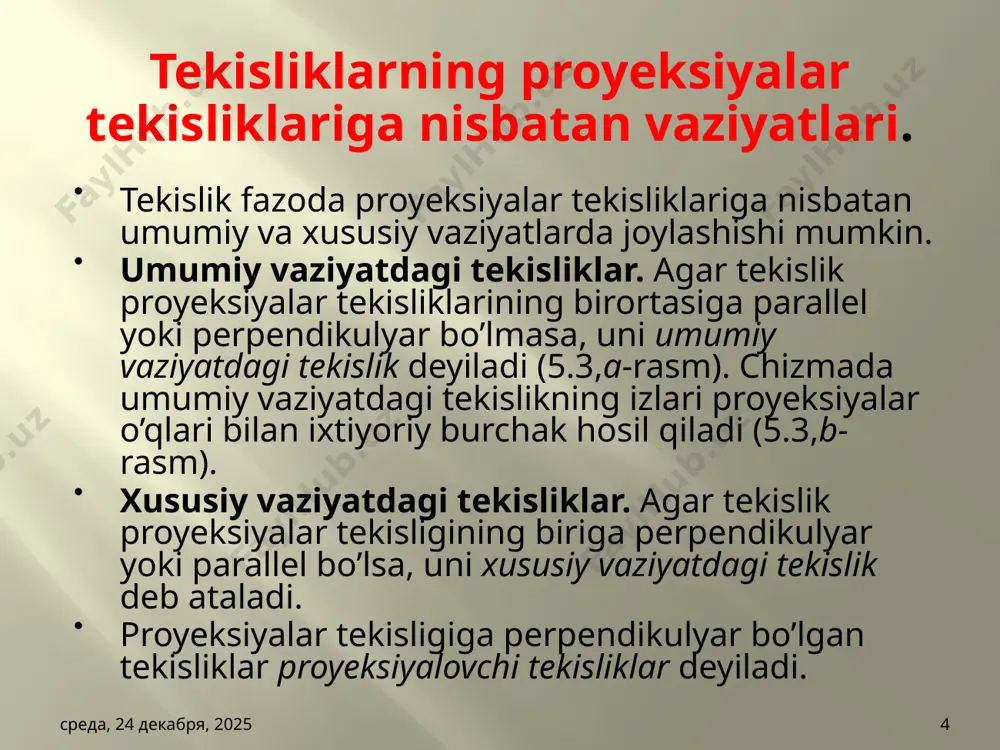

ma’ruza.tekislikning orthogonal proeksiyalari - Page 4

5 / 14

ma’ruza.tekislikning orthogonal proeksiyalari - Page 5
