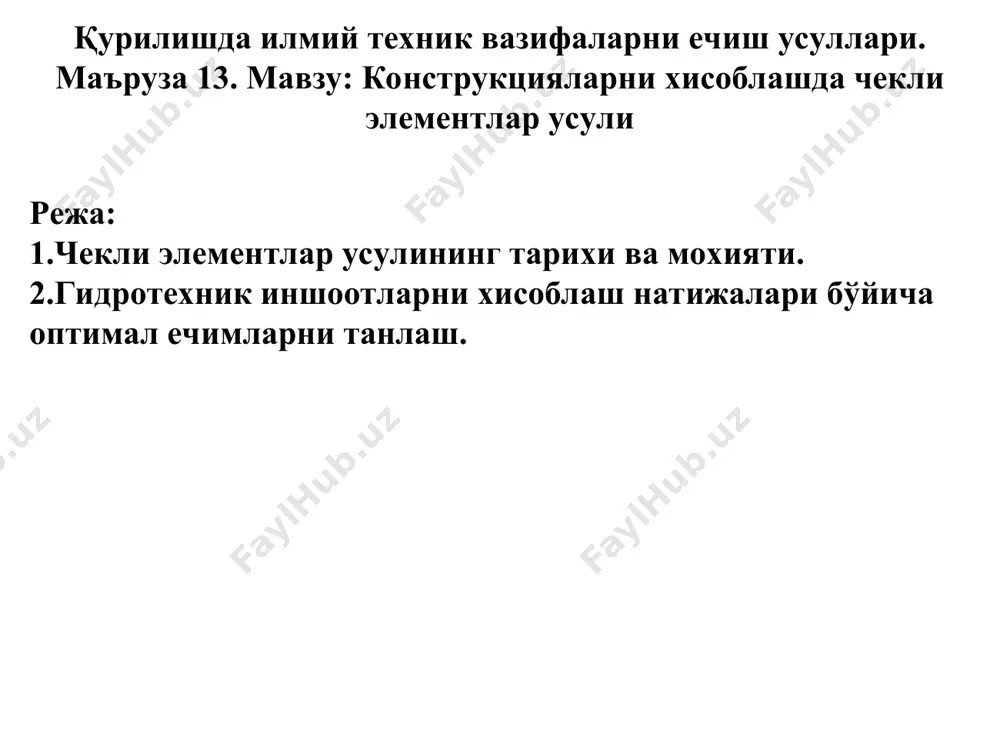

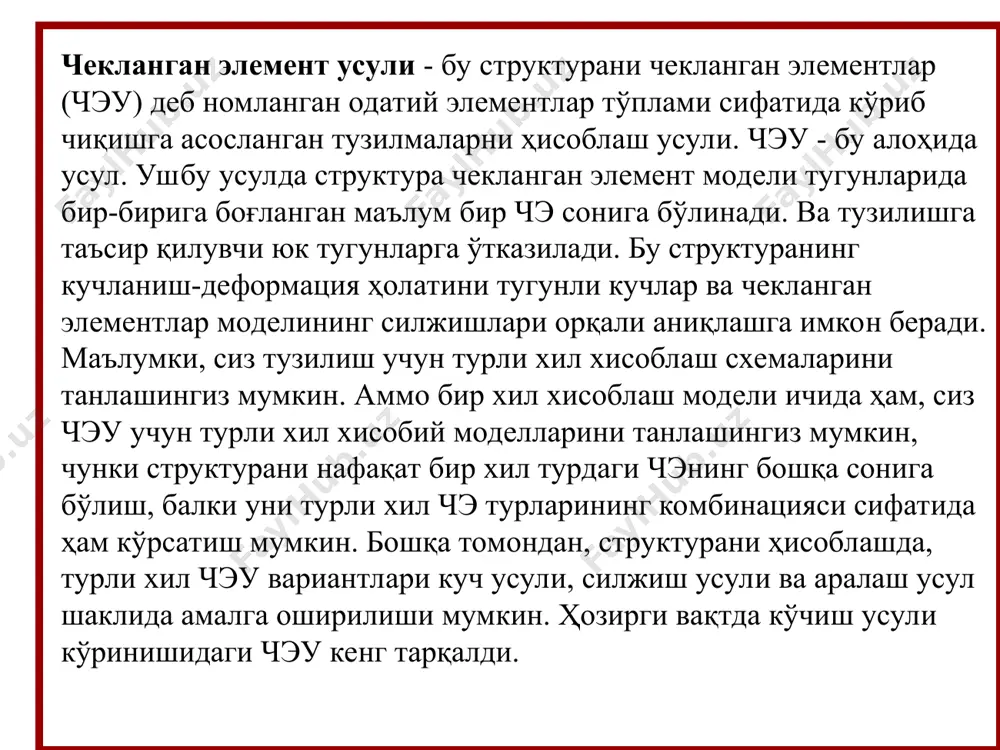

слайд 1 маърузачи абдувалиев абдукаххор абдулхаиевич техника фанлари доктори, профессор курилишда илмий-техник вазифаларни ечиш усуллари қурилишда илмий техник вазифаларни ечиш усуллари. маъруза 13. мавзу: конструкцияларни хисоблашда чекли элементлар усули режа: чекли элементлар усулининг тарихи ва мохияти. гидротехник иншоотларни хисоблаш натижалари бўйича оптимал ечимларни танлаш. чекланган элемент усули - бу структурани чекланган элементлар (чэу) деб номланган одатий элементлар тўплами сифатида кўриб чиқишга асосланган тузилмаларни ҳисоблаш усули. чэу - бу алоҳида усул. ушбу усулда структура чекланган элемент модели тугунларида бир-бирига боғланган маълум бир чэ сонига бўлинади. ва тузилишга таъсир қилувчи юк тугунларга ўтказилади. бу структуранинг кучланиш-деформация ҳолатини тугунли кучлар ва чекланган элементлар моделининг силжишлари орқали аниқлашга имкон беради. маълумки, сиз тузилиш учун турли хил хисоблаш схемаларини танлашингиз мумкин. аммо бир хил хисоблаш модели ичида ҳам, сиз чэу учун турли хил хисобий моделларини танлашингиз мумкин, чунки структурани нафақат бир хил турдаги чэнинг бошқа сонига бўлиш, балки уни турли хил чэ турларининг комбинацияси сифатида …

2 / 15

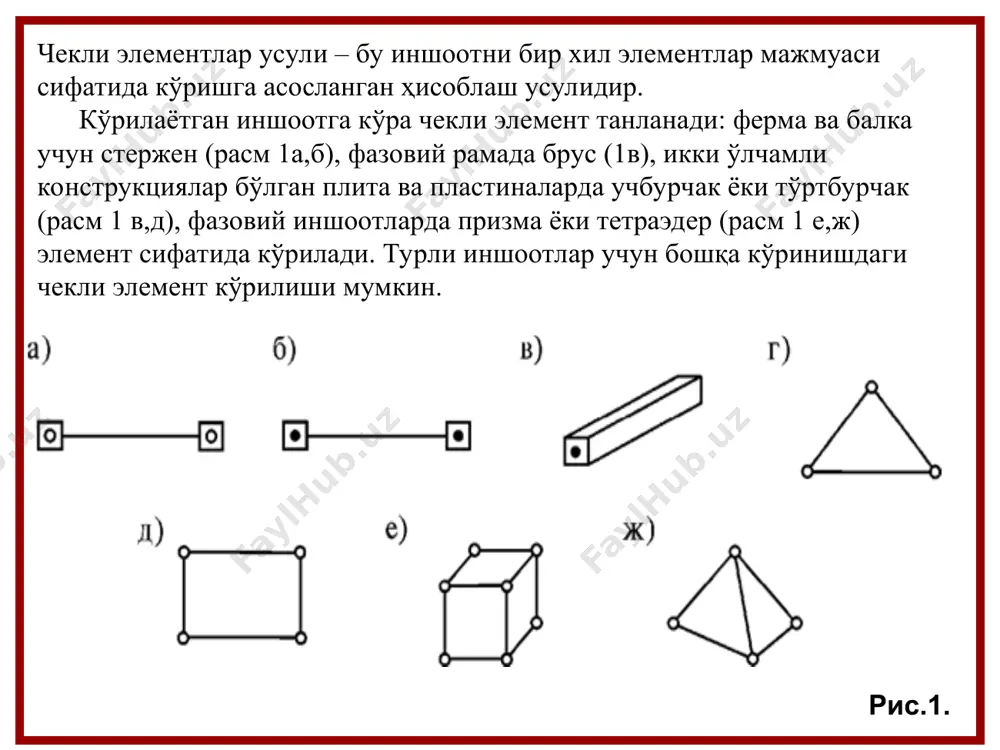

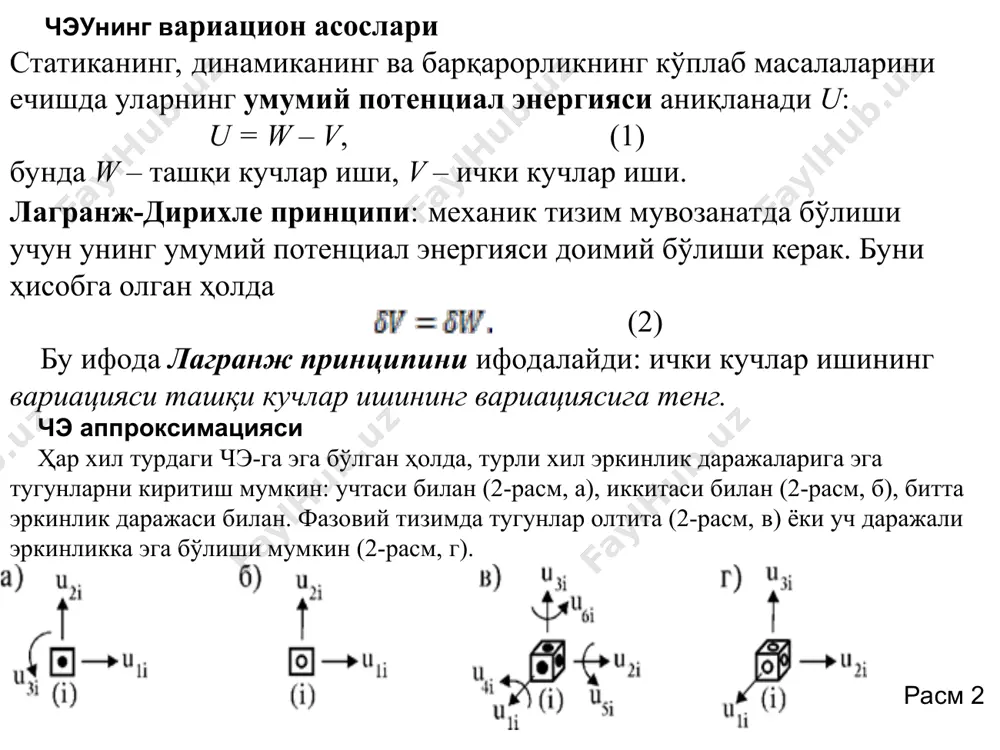

умумий потенциал энергияси аниқланади u: u = w – v, (1) бунда w – ташқи кучлар иши, v – ички кучлар иши. лагранж-дирихле принципи: механик тизим мувозанатда бўлиши учун унинг умумий потенциал энергияси доимий бўлиши керак. буни ҳисобга олган ҳолда (2) бу ифода лагранж принципини ифодалайди: ички кучлар ишининг вариацияси ташқи кучлар ишининг вариациясига тенг. чэ аппроксимацияси ҳар хил турдаги чэ-га эга бўлган ҳолда, турли хил эркинлик даражаларига эга тугунларни киритиш мумкин: учтаси билан (2-расм, а), иккитаси билан (2-расм, б), битта эркинлик даражаси билан. фазовий тизимда тугунлар олтита (2-расм, в) ёки уч даражали эркинликка эга бўлиши мумкин (2-расм, г). расм 2 лагранж принципига кўра, чэ ичидаги узлуксиз силжиш майдонини унинг тугунлари силжиши орқали тахминий координата функциялари киритилади: бу ерда – чэ ички нуқталарининг силжиш вектори, c - координата функциялари матрицаси, а - коэффициентлар вектори. с матрицаси элементлари чэ ичида узлуксиз бўлган полиномлар сифатида танланади. агар полиномда минимал атамалар сони ҳисобга …

3 / 15

матрицаси ёрдамида ўтилади. тугунлар кўчиши вектори u ни чэ тугунларидаги юклар вектори р билан боғловчи матрица тенгламасини оламиз: ku=p, к – чэ бикрлик матрицаси. матрицанинг kij элементи – бу i-чи йўналишдаги бирлик кўчишдан j-чи йўналишда хосил бўлувчи реакция (реактив куч). юкларни тугунларга ўтказиш чэу бўйича тузилманинг хисобий моделида юк фақат тугунларда қўлланилиши керак. шунинг учун тизимда ишлайдиган тугундан ташқари юк тугунларга ўтказилиши керак. агар чизиқли ўзгарувчан тақсимланган юк тўртбурчаклар чэ га таъсир қилса (4-расм, а), унда тугун кучлари (4-расм, б) формулалар билан аниқланади расм 4. хажмий юкни ўтказишда ҳар бир тугунга унинг g оғирлигининг тўртдан бир қисми қўлланилиши керак (4-расм, в). учбурчак чэ нинг ўз вазнини ўтказишда унинг учдан бир қисми ҳар бир тугунга қўлланилади (5-расм, г). умумий ҳолда, тугунли юк вектори формулалар бўйича аниқланади умумий координаталар тизимига ўтиш чэудаги ҳар бир чэ аввал маҳаллий координаталар тизимида кўриб чиқилади, кейин улар глобал (умумий) координаталар тизимига ўтказиладилар. маҳаллий координаталар тизимидаги i …

4 / 15

ва тугунлар юклари вектори қуйидагича аниқланади: барча чэ лар бикрликлари матрицаси ни ва тугунлар юкларинини умумий координаталар тизимида билган холда, иншоотнинг бикрлик матрицаси ва юк векторини аниқлаймиз: бирлашган тизим бикрлик матрицаси бирлаштириш матрицаси г билан чэу ечим тенгламаси ku=p. бу ерда k ва p − бутун тизимнинг бикрлик матрицаси ва юк вектори. матрица k бикрлик глобал матрицаси дейилади. чегаравий шартларни кўриб чиқиш u кўчишларга нисбатан чэу ечим тенгламасини ечиш учун кўчиш вектори икки қисмга - махкамланган (з) ва махкамланмаган (н) йўналишлар бўйича кўчишларга бўлинади: махкамланганга нисбатан бикрлик матрицасининг қаторлари ва устунларининг барча элементлари нолга тенглаштирилади ва уларнинг фақат диагонал элементлари ўрнига бир қиймати берилади ва шунда ечим тенгламасиниқуйидагича ёзамиз бу ерда e − бирлик матрица, ва − бириктирилмаган йўналишларга тегишли бикрлик матрицаси ва юк вектори блоклари. кўчишлар, зўриқишлар ва кучланишларни аниқлаш ечим тенгламасини ечиб ва кўчишлар вектори u ни аниқлаб, ундан алохида чэлар кўчишларини танлаш мумкин ва i-чи чэ да …

5 / 15

нтлар, уларнинг турлари. чекли элемент эркинлик даражаси. 6) чекли элементнинг бикрлик матрицаси. 7) қандай формулалар ёрдамида чекли элементнинг бикрлик матрицаси элементлари ҳисобланади? 8) чекли элементнинг геометрик бикрлик матрицаси элементларини ҳисоблашда қандай формулалар қўлланилади? 9) чекли элементлар тизимининг бикрлик матрицаси. унинг тузилиши. чекланган- элементли схемаси тугунларининг кўчиши ва уларга таъсир этувчи кучлар ўртасидаги боғлиқлик. 10) кўчиш векторлари ва элементга таъсир этувчи кучлар. «назарий ва қурилиш механикаси» кафедраси профессори абдувалиев абдуқаххор абдулхаиевич эътиборингиз учун раҳмат!   *
