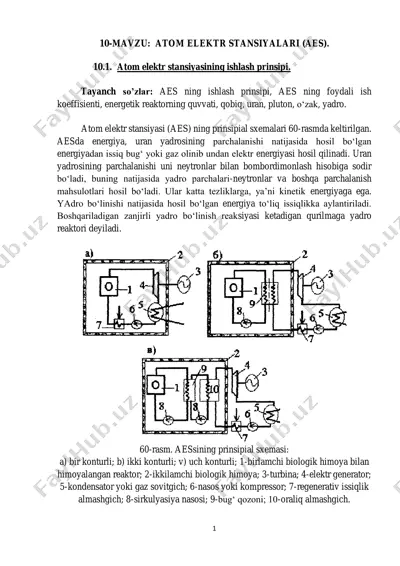

1 10-mavzu: atom elektr stansiyalari (aes). 10.1. atom elektr stansiyasining ishlash prinsipi. tayanch so’zlar: aes ning ishlash prinsipi, aes ning foydali ish koeffisienti, energetik reaktorning quvvati, qobiq, uran, pluton, o‘zak, yadro. atom elektr stansiyasi (aes) ning prinsipial sxemalari 60-rasmda keltirilgan. aesda energiya, uran yadrosining parchalanishi natijasida hosil bo‘lgan energiyadan issiq bug‘ yoki gaz olinib undan elektr energiyasi hosil qilinadi. uran yadrosining parchalanishi uni neytronlar bilan bombordimonlash hisobiga sodir bo‘ladi, buning natijasida yadro parchalari-neytronlar va boshqa parchalanish mahsulotlari hosil bo‘ladi. ular katta tezliklarga, ya’ni kinetik energiyaga ega. yadro bo‘linishi natijasida hosil bo‘lgan energiya to‘liq issiqlikka aylantiriladi. boshqariladigan zanjirli yadro bo‘linish reaksiyasi ketadigan qurilmaga yadro reaktori deyiladi. 60-rasm. aessining prinsipial sxemasi: a) bir konturli; b) ikki konturli; v) uch konturli; 1-birlamchi biologik himoya bilan himoyalangan reaktor; 2-ikkilamchi biologik himoya; 3-turbina; 4-elektr generator; 5-kondensator yoki gaz sovitgich; 6-nasos yoki kompressor; 7-regenerativ issiqlik almashgich; 8-sirkulyasiya nasosi; 9-bug‘ qozoni; 10-oraliq almashgich. 2 oddiy iessi aesdan …
2 / 9

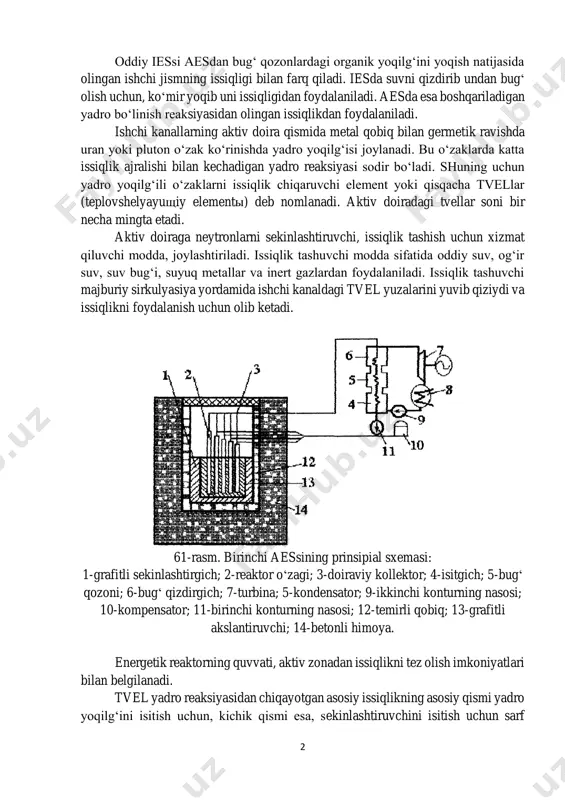

ronlarni sekinlashtiruvchi, issiqlik tashish uchun xizmat qiluvchi modda, joylashtiriladi. issiqlik tashuvchi modda sifatida oddiy suv, og‘ir suv, suv bug‘i, suyuq metallar va inert gazlardan foydalaniladi. issiqlik tashuvchi majburiy sirkulyasiya yordamida ishchi kanaldagi tvel yuzalarini yuvib qiziydi va issiqlikni foydalanish uchun olib ketadi. 61-rasm. birinchi aessining prinsipial sxemasi: 1-grafitli sekinlashtirgich; 2-reaktor o‘zagi; 3-doiraviy kollektor; 4-isitgich; 5-bug‘ qozoni; 6-bug‘ qizdirgich; 7-turbina; 5-kondensator; 9-ikkinchi konturning nasosi; 10-kompensator; 11-birinchi konturning nasosi; 12-temirli qobiq; 13-grafitli akslantiruvchi; 14-betonli himoya. energetik reaktorning quvvati, aktiv zonadan issiqlikni tez olish imkoniyatlari bilan belgilanadi. tvel yadro reaksiyasidan chiqayotgan asosiy issiqlikning asosiy qismi yadro yoqilg‘ini isitish uchun, kichik qismi esa, sekinlashtiruvchini isitish uchun sarf 3 bo‘ladi. issiqlik tashib ketish konvektiv issiqlik almashinish usuli bilan o‘tayotganligi sababli, uning jadalligini oshirish uchun issiqlik tashuvchining tezligini oshirish kerak. aktiv zonadagi suv harakati tezligi taxminan 3-7 m/s, gaz tezliklari 30-80 m/s atrofida bo‘ladi. reaktordagi issiqlik turbina ishchi jismiga bir konturli, ikki konturli va uch konturli …
3 / 9

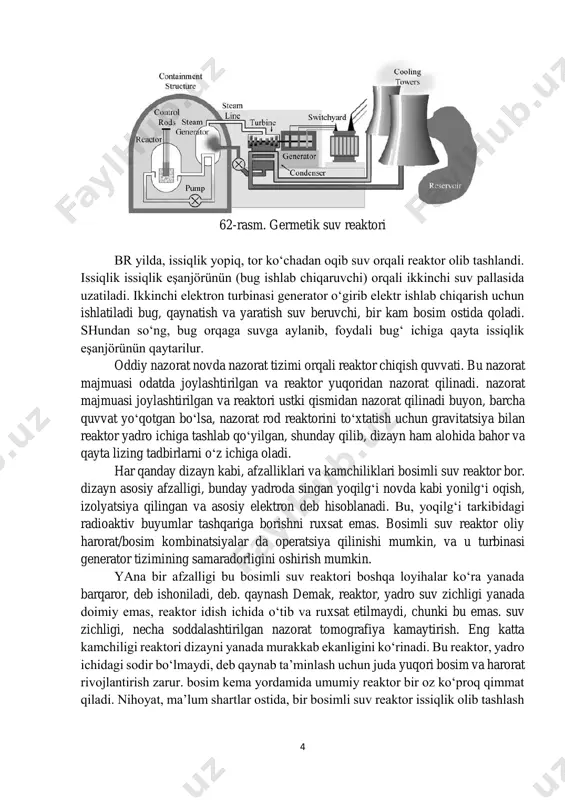

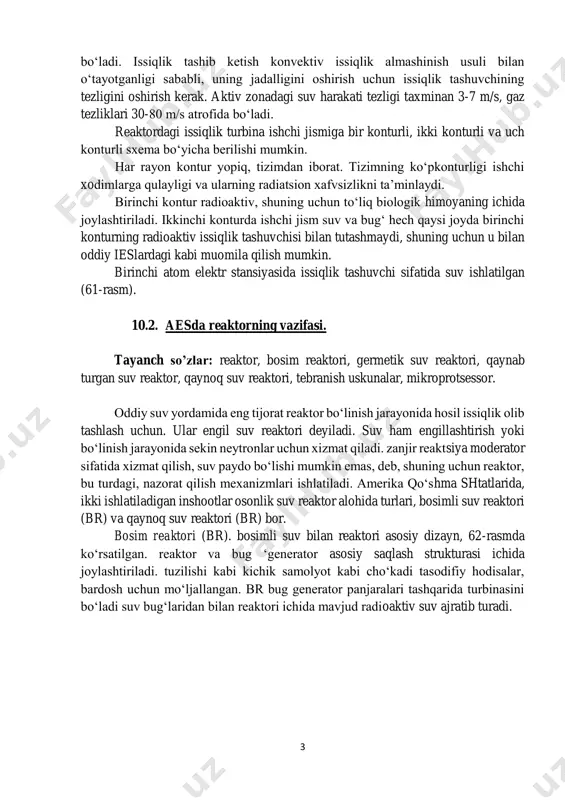

eaktori, tebranish uskunalar, mikroprotsessor. oddiy suv yordamida eng tijorat reaktor bo‘linish jarayonida hosil issiqlik olib tashlash uchun. ular engil suv reaktori deyiladi. suv ham engillashtirish yoki bo‘linish jarayonida sekin neytronlar uchun xizmat qiladi. zanjir reaktsiya moderator sifatida xizmat qilish, suv paydo bo‘lishi mumkin emas, deb, shuning uchun reaktor, bu turdagi, nazorat qilish mexanizmlari ishlatiladi. amerika qo‘shma shtatlarida, ikki ishlatiladigan inshootlar osonlik suv reaktor alohida turlari, bosimli suv reaktori (br) va qaynoq suv reaktori (br) bor. bosim reaktori (br). bosimli suv bilan reaktori asosiy dizayn, 62-rasmda ko‘rsatilgan. reaktor va bug ‘generator asosiy saqlash strukturasi ichida joylashtiriladi. tuzilishi kabi kichik samolyot kabi cho‘kadi tasodifiy hodisalar, bardosh uchun mo‘ljallangan. br bug generator panjaralari tashqarida turbinasini bo‘ladi suv bug‘laridan bilan reaktori ichida mavjud radioaktiv suv ajratib turadi. 4 62-rasm. germetik suv reaktori br yilda, issiqlik yopiq, tor ko‘chadan oqib suv orqali reaktor olib tashlandi. issiqlik issiqlik eşanjörünün (bug ishlab chiqaruvchi) orqali ikkinchi suv pallasida …
4 / 9
, bunday yadroda singan yoqilg‘i novda kabi yonilg‘i oqish, izolyatsiya qilingan va asosiy elektron deb hisoblanadi. bu, yoqilg‘i tarkibidagi radioaktiv buyumlar tashqariga borishni ruxsat emas. bosimli suv reaktor oliy harorat/bosim kombinatsiyalar da operatsiya qilinishi mumkin, va u turbinasi generator tizimining samaradorligini oshirish mumkin. yana bir afzalligi bu bosimli suv reaktori boshqa loyihalar ko‘ra yanada barqaror, deb ishoniladi, deb. qaynash demak, reaktor, yadro suv zichligi yanada doimiy emas, reaktor idish ichida o‘tib va ruxsat etilmaydi, chunki bu emas. suv zichligi, necha soddalashtirilgan nazorat tomografiya kamaytirish. eng katta kamchiligi reaktori dizayni yanada murakkab ekanligini ko‘rinadi. bu reaktor, yadro ichidagi sodir bo‘lmaydi, deb qaynab ta’minlash uchun juda yuqori bosim va harorat rivojlantirish zarur. bosim kema yordamida umumiy reaktor bir oz ko‘proq qimmat qiladi. nihoyat, ma’lum shartlar ostida, bir bosimli suv reaktor issiqlik olib tashlash 5 mumkin sovutish suvlarga nisbatan tezroq stavka energiya ishlab chiqarish mumkin. bu voqea sodir bo‘lsa, yoqilg‘i zarar ehtimoli yuqoridir …
5 / 9

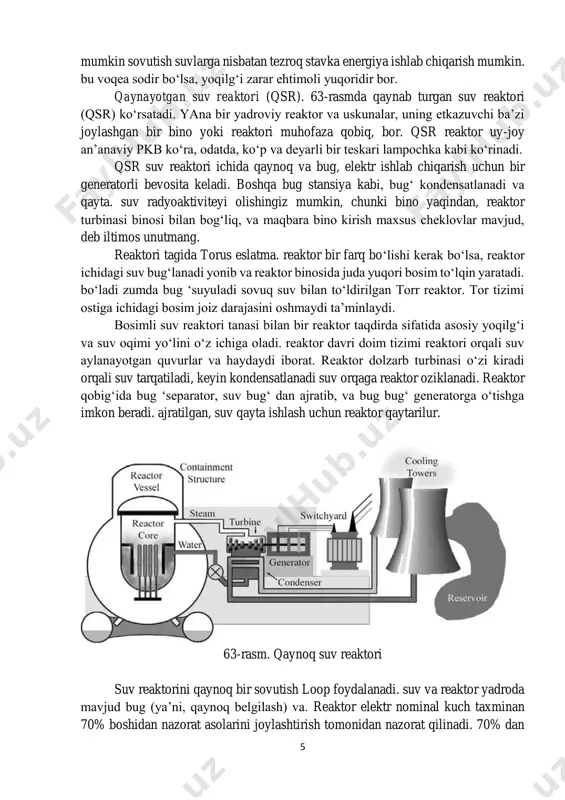

gan torr reaktor. tor tizimi ostiga ichidagi bosim joiz darajasini oshmaydi ta’minlaydi. bosimli suv reaktori tanasi bilan bir reaktor taqdirda sifatida asosiy yoqilg‘i va suv oqimi yo‘lini o‘z ichiga oladi. reaktor davri doim tizimi reaktori orqali suv aylanayotgan quvurlar va haydaydi iborat. reaktor dolzarb turbinasi o‘zi kiradi orqali suv tarqatiladi, keyin kondensatlanadi suv orqaga reaktor oziklanadi. reaktor qobig‘ida bug ‘separator, suv bug‘ dan ajratib, va bug bug‘ generatorga o‘tishga imkon beradi. ajratilgan, suv qayta ishlash uchun reaktor qaytarilur. 63-rasm. qaynoq suv reaktori suv reaktorini qaynoq bir sovutish loop foydalanadi. suv va reaktor yadroda mavjud bug (ya’ni, qaynoq belgilash) va. reaktor elektr nominal kuch taxminan 70% boshidan nazorat asolarini joylashtirish tomonidan nazorat qilinadi. 70% dan 6 ko‘p ovoz olgan hokimiyat 100%, reaktor elektr yadro orqali suv oqimini o‘zgartirib tomonidan nazorat qilinadi. yana suv yadro orqali pompalanır va hosil bo‘lgan bug ‘, qo‘shimcha kuch ishlab chiqarilmoqda. qaynoq suv reaktorda, nazorat majmuasi odatda …
