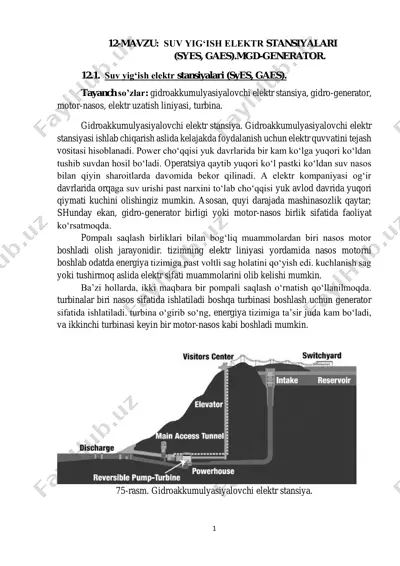

1 12-mavzu: suv yig‘ish elektr stansiyalari (syes, gaes).mgd-generator. 12.1. suv yig‘ish elektr stansiyalari (syes, gaes). tayanch so’zlar: gidroakkumulyasiyalovchi elektr stansiya, gidro-generator, motor-nasos, elektr uzatish liniyasi, turbina. gidroakkumulyasiyalovchi elektr stansiya. gidroakkumulyasiyalovchi elektr stansiyasi ishlab chiqarish aslida kelajakda foydalanish uchun elektr quvvatini tejash vositasi hisoblanadi. power cho‘qqisi yuk davrlarida bir kam ko‘lga yuqori ko‘ldan tushib suvdan hosil bo‘ladi. operatsiya qaytib yuqori ko‘l pastki ko‘ldan suv nasos bilan qiyin sharoitlarda davomida bekor qilinadi. a elektr kompaniyasi og‘ir davrlarida orqaga suv urishi past narxini to‘lab cho‘qqisi yuk avlod davrida yuqori qiymati kuchini olishingiz mumkin. asosan, quyi darajada mashinasozlik qaytar; shunday ekan, gidro-generator birligi yoki motor-nasos birlik sifatida faoliyat ko‘rsatmoqda. pompalı saqlash birliklari bilan bog‘liq muammolardan biri nasos motor boshladi olish jarayonidir. tizimning elektr liniyasi yordamida nasos motorni boshlab odatda energiya tizimiga past voltli sag holatini qo‘yish edi. kuchlanish sag yoki tushirmoq aslida elektr sifati muammolarini olib kelishi mumkin. ba’zi hollarda, ikki maqbara bir pompali …

2 / 10

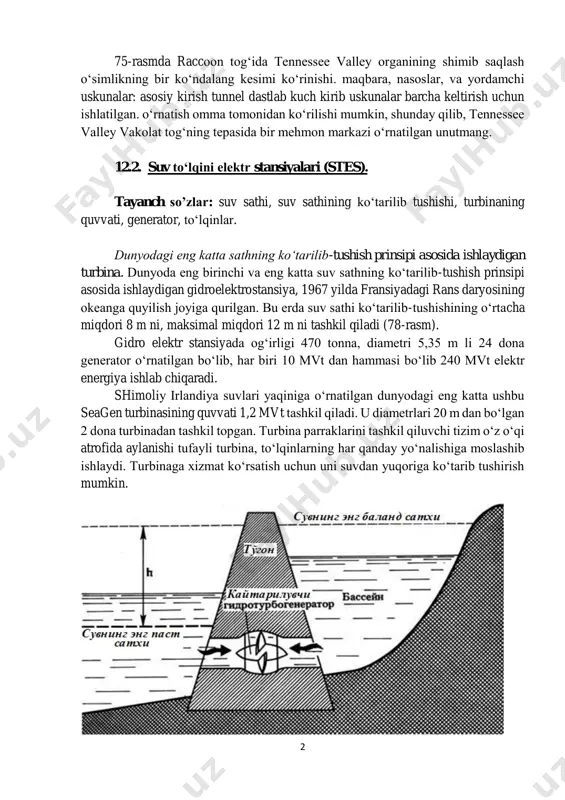

iyalari (stes). tayanch so’zlar: suv sathi, suv sathining ko‘tarilib tushishi, turbinaning quvvati, generator, to‘lqinlar. dunyodagi eng katta sathning ko‘tarilib-tushish prinsipi asosida ishlaydigan turbina. dunyoda eng birinchi va eng katta suv sathning ko‘tarilib-tushish prinsipi asosida ishlaydigan gidroelektrostansiya, 1967 yilda fransiyadagi rans daryosining okeanga quyilish joyiga qurilgan. bu erda suv sathi ko‘tarilib-tushishining o‘rtacha miqdori 8 m ni, maksimal miqdori 12 m ni tashkil qiladi (78-rasm). gidro elektr stansiyada og‘irligi 470 tonna, diametri 5,35 m li 24 dona generator o‘rnatilgan bo‘lib, har biri 10 mvt dan hammasi bo‘lib 240 mvt elektr energiya ishlab chiqaradi. shimoliy irlandiya suvlari yaqiniga o‘rnatilgan dunyodagi eng katta ushbu seagen turbinasining quvvati 1,2 mvt tashkil qiladi. u diametrlari 20 m dan bo‘lgan 2 dona turbinadan tashkil topgan. turbina parraklarini tashkil qiluvchi tizim o‘z o‘qi atrofida aylanishi tufayli turbina, to‘lqinlarning har qanday yo‘nalishiga moslashib ishlaydi. turbinaga xizmat ko‘rsatish uchun uni suvdan yuqoriga ko‘tarib tushirish mumkin. 3 76-rasm. suv sathning ko‘tarilib-tushish …

3 / 10

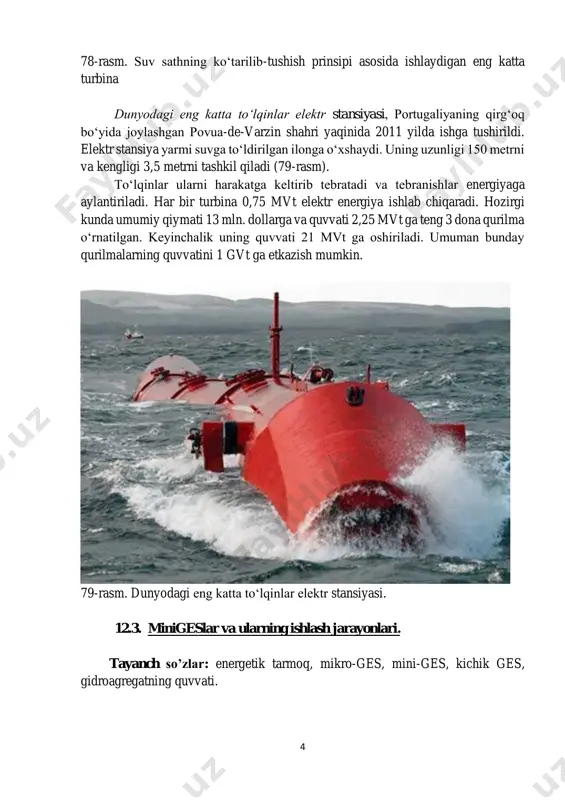

to‘ldirilgan ilonga o‘xshaydi. uning uzunligi 150 metrni va kengligi 3,5 metrni tashkil qiladi (79-rasm). to‘lqinlar ularni harakatga keltirib tebratadi va tebranishlar energiyaga aylantiriladi. har bir turbina 0,75 mvt elektr energiya ishlab chiqaradi. hozirgi kunda umumiy qiymati 13 mln. dollarga va quvvati 2,25 mvt ga teng 3 dona qurilma o‘rnatilgan. keyinchalik uning quvvati 21 mvt ga oshiriladi. umuman bunday qurilmalarning quvvatini 1 gvt ga etkazish mumkin. 79-rasm. dunyodagi eng katta to‘lqinlar elektr stansiyasi. 12.3. minigeslar va ularning ishlash jarayonlari. tayanch so’zlar: energetik tarmoq, mikro-ges, mini-ges, kichik ges, gidroagregatning quvvati. 5 balanddan tushayotgan tog‘li hududlardagi kichik soylar, buloqlar energiya- sidan foydalanib, asosiy energetik tarmoqlardan uzoqda joylashgan hamda tog‘li hududlardagi aholini elektr energiyasi bilan ta’minlash mumkin. kichik suv manbalariga odatda kichik quvvatli mikroturbinalar o‘rnatiladi (80-85 rasmlar). ishlash prinsipi bo‘yicha mikro-ges turbinalarini ikki turga bo‘lish mumkin: oqimning kinetik va potensial energiyasidan foydalanuvchilarga. 80-rasm. mikrogesning turi va undan foydalanish yo‘li 6 81-rasm. mikrogesning turi va …

4 / 10

pi. tayanch so’zlar: elektr energiyasini hosil qilish, magnitogidrodinamik generator, bevosita, yuqori haroratli gaz. zamonaviy energetikada elektr energiyasini hosil qilish katta yo‘qotish va organik yoqilg‘ini ko‘p miqdorda ishlatishga asoslangan. energiyadan bevosita 9 elektr energiyasini olish energetika rivojlanishining asosiy istiqbollaridan biri. quyida biz ba’zi bir usullar bilan tanishib chiqamiz. energetikaning fizika-texnika masalalaridan biri, issiqlik energiyasini bevosita elektr energiyasiga aylantirib beruvchi magnitogidrodinamik generator (mgd-generator) yaratishdir (86-rasm). issiqlik energiyasini bevosita elektr energiyasiga aylantirish yoqilg‘i manbalaridan foydalanish samaradorligini oshirish imkoniyatini beradi. zamonaviy elektr energetikasi uchun faradeyning elektromagnit induksiya qonuni kashf etilishi katta ahamiyatga ega bo‘ldi. bu qonunga muvofiq magnit maydonda harakatlanayotgan o‘tkazgichda induksiyalangan elektr yurituvchi kuch hosil bo‘ladi. bu erda o‘tkazgich qattiq, suyuq va gazsimon bo‘lishi mumkin. 86-rasm. mgd-generatorning ishlash sxemasi. ko‘rilayotgan sxemada kuchli magnit maydonda joylashtirilgan, metal plastinkalar orasidan, zarrachalari yo‘naltirilgan harakatdagi kinetik energiyasiga ega bo‘lgan ionlangan gaz oqimi o‘tkaziladi. elektromagnit induksiya qonuniga muvofiq, generator kanali ichida va tashqi zanjir elektrodlari orasida elektr toki …

5 / 10

hsulotlari plazma holatida qo‘shilmalar qo‘shilib, mgd-generatorni kengayuvchi kanaliga yuboriladi. kuchli magnit maydon quvvatli elektromagnitlar yordamida hosil qilinadi. generator kanalidagi gazlarning harorati 2000°s dan kam bo‘lishi mumkin emasligi sababli, gazlarning bu haroratidan kam bo‘lgan holda 10 ularning elektr-o‘tkazuvchanlik xususiyati yo‘qoladi va magnit maydon bilan magnito-gidrodinamik bog‘liqlik yo‘qoladi. mgd-generatorda ishlatilgan gazlar yonish kamerasiga uzatilayotgan havoni qizdirish uchun va so‘ngra issiqlik almashgichda bug‘ olish uchun ishlatiladi. mgd-generatoridan chiqayotgan gazlar harorati 2000°s, zamonaviy issiqlik almashgichlar esa 800°s haroratgacha ishlash imkoniyatini beradi. mgd-generatorning bug‘ qozoni bilan ishlatiladigan prinsipial sxemasi 87- rasmda keltirilgan. mgd-generatorlarni yaratishda issiqlikka bardosh beradigan materiallarni olish asosiy muammolardan biri. qo‘lga kiritilgan yutuqlarga qaramasdan mgd-generatorlar uchun ishlatiladigan material olish hozirgacha hal etilgani yo‘q. 87-rasm. bug‘ qozonli mgd-generatorning prinsipial sxemasi; 1-yonish kamerasi; 2-issiqlik almashgich; 3-mgd-generator; 4-elektromagnit o‘rami; 5-bug‘ qozoni; 6-turbina; 7-generator; 8-kondensator; 9-nasos. nazorat savollari 1. suv yig‘ish elektr stansiyalari (syes, gaes). 2. suv to‘lqini elektr stansiyalari (stes). 3. minigeslar va ularning ishlash jarayonlari. …
