1452788050_63481.doc 1 p s 1 p s 1 p s 2 p s tekislik reja: 1. tekislik va uning chizmada berilishi. 2. tekislikning proyeksiyalar tekisligiga nisbatan har xil vaziyatda berilishi. 3. tekislikda to’g’ri chiziq va nuqta tanlash. 4. tekislikning maxsus chiziqlari. tayanch iboralar: geometrik elementlar va to’g’ri chiziqlar; tekislik izi; umumiy yoki ixtiyoriy vaziyatdagi tekisliklar; maxsus vaziyatdagi tekisliklar; proyeksiyalovchi yoki maxsus tekisliklar; gorizontal proyeksiyalovchi tekislik; frontal proyeksiyalovchi tekislik; profil proyeksiyalovchi tekislik; tekislikning maxsus chiziqlari. 1. tekislik va uning chizmada berilishi. tekislikning fazodagi vaziyatini aniqlovchi geometrik elementlar nuqta va to’g’ri chiziqlardir. to’g’ri burchakli proyeksiyalarda tekislikning vaziyati uning elementlarining proyeksiyalari orqali beriladi. tekislik umumiy holda bir to’g’ri chiziqda yottmagan uch nuqta (a, b, c) (1-shakl), kesishuvchi ikki to’g’ri chiziq (q, t1) (2-shakl), ikki parallel to’g’ri chiziq (a((b) (3-shakl), to’g’ri chiziq va shu chiziqdagi yotmaydigan nuqta (d, c) (4-shakl) orqali beriladi. bundan tashqari tekislik uchburchak, to’rtburchak va shunga o’xshash tekis shakllar bilan ham …

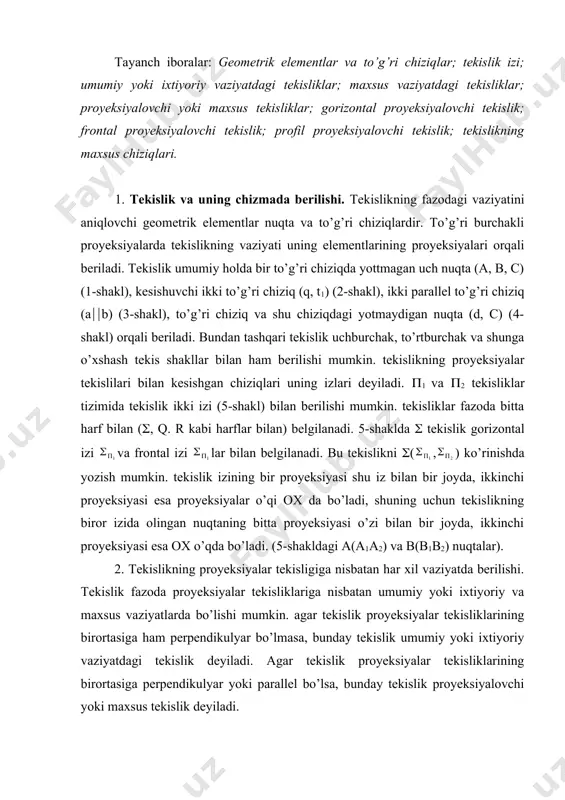

siyalar tekisliklariga nisbatan umumiy yoki ixtiyoriy va maxsus vaziyatlarda bo’lishi mumkin. agar tekislik proyeksiyalar tekisliklarining birortasiga ham perpendikulyar bo’lmasa, bunday tekislik umumiy yoki ixtiyoriy vaziyatdagi tekislik deyiladi. agar tekislik proyeksiyalar tekisliklarining birortasiga perpendikulyar yoki parallel bo’lsa, bunday tekislik proyeksiyalovchi yoki maxsus tekislik deyiladi. proyeksiyalovchi tekisliklar (1, (2, (3 tekisliklariga nisbatan olti xil vaziyatda joylashgan bo’ladilar. 1. tekislik gorizontal proyeksiyalar tekisligiga perpendikulyar. bunday tekislik gorizontal proyeksiyalovchi tekislik deyiladi. (6-shakl, a, b, v,). bunda tekislikning frontal izi ox o’qiga perpendikulyar bo’ladi, gorizontal izi esa ixtiyoriy (900 ga teng bo’lmagan) burchakda joylashadi. tekislik gorizontal (( izining ox o’qi bilan hosil qilgan ( burchagi (((p1((2) tekislikning (2 tekislik bilan hosil qilgan burchagining haqiqiy qiymatiga teng bo’ladi (6-shakl, b). tekis geometrik shakllar bilan berilgan gorizontal proyeksiyasi to’g’ri tekislikning proyeksiyasi to’g’ri chiziq bo’lib proyeksiyalanadi (6-shakl, v). 2. ( tekislik frontal proyeksiyalar tekisligiga perpendikulyar. bu tekislik-frontal proyeksiyalovchi tekislik deyiladi. bunda tekislikning gorizontal izi ox o’qiga perpendikulyar bo’lib, …

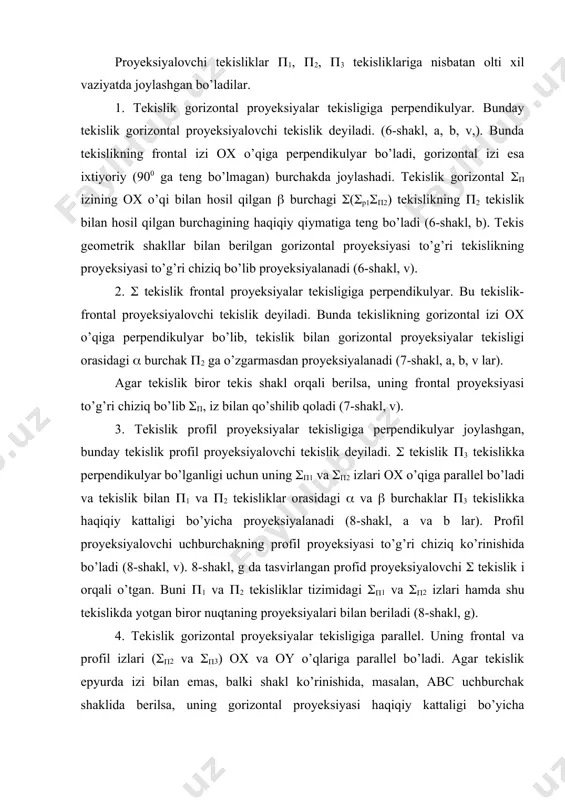

chi uchburchakning profil proyeksiyasi to’g’ri chiziq ko’rinishida bo’ladi (8-shakl, v). 8-shakl, g da tasvirlangan profid proyeksiyalovchi ( tekislik i orqali o’tgan. buni (1 va (2 tekisliklar tizimidagi ((1 va ((2 izlari hamda shu tekislikda yotgan biror nuqtaning proyeksiyalari bilan beriladi (8-shakl, g). 4. tekislik gorizontal proyeksiyalar tekisligiga parallel. uning frontal va profil izlari (((2 va ((3) ox va oy o’qlariga parallel bo’ladi. agar tekislik epyurda izi bilan emas, balki shakl ko’rinishida, masalan, abc uchburchak shaklida berilsa, uning gorizontal proyeksiyasi haqiqiy kattaligi bo’yicha proyeksiyalanadi, qolgan ikki proyeksiyasi to’g’ri chiziq ko’rinishida bo’ladi (9-shakl, a, b va v lar). 5. tekislik frontal proyeksiyalovchi tekisligiga parallel. bunda tekislik ((1 va ((2 izlari ox va oz o’qlariga paralel bo’ladi. tekislik izi bilan emas, tekis shakl ko’rinishida berilsa, uning frontal proyeksiyasi, o’zining haqiqiy qiymati bilan proyeksiyalanadi (10-shakl, a, b va v lar). 6. tekislik profil proyeksiyalar tekisligiga parallel. uning frontal va gorizontal izlari oy va oz …

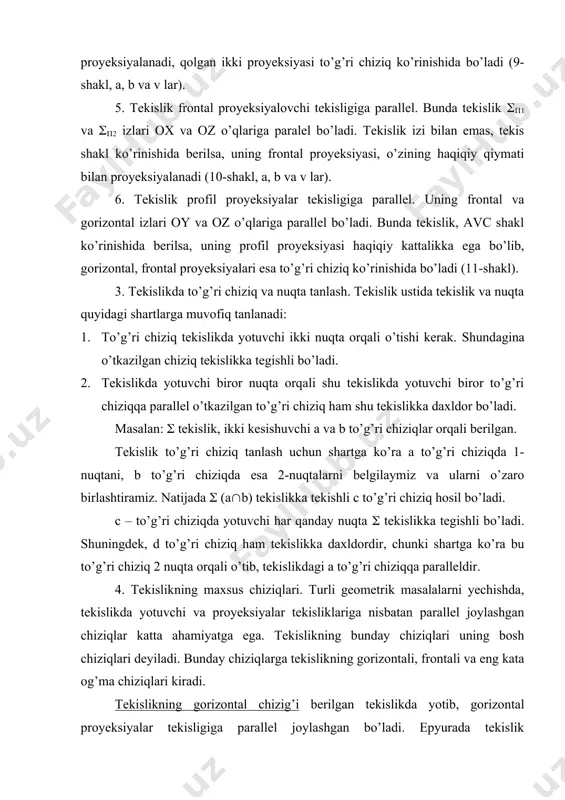

ekislikka tekishli c to’g’ri chiziq hosil bo’ladi. c – to’g’ri chiziqda yotuvchi har qanday nuqta ( tekislikka tegishli bo’ladi. shuningdek, d to’g’ri chiziq ham tekislikka daxldordir, chunki shartga ko’ra bu to’g’ri chiziq 2 nuqta orqali o’tib, tekislikdagi a to’g’ri chiziqqa paralleldir. 4. tekislikning maxsus chiziqlari. turli geometrik masalalarni yechishda, tekislikda yotuvchi va proyeksiyalar tekisliklariga nisbatan parallel joylashgan chiziqlar katta ahamiyatga ega. tekislikning bunday chiziqlari uning bosh chiziqlari deyiladi. bunday chiziqlarga tekislikning gorizontali, frontali va eng kata og’ma chiziqlari kiradi. tekislikning gorizontal chizig’i berilgan tekislikda yotib, gorizontal proyeksiyalar tekisligiga parallel joylashgan bo’ladi. epyurada tekislik gorizontalining frontal proyeksiyasi ox o’qiga parallel bo’ladi. gorizontal proyeksiyasi yasash yo’li bilan topiladi va u gorizontal chiziqning haqiqiy kattaligiga teng bo’ladi. 12-shakl, a, b larda ((((1((2) tekislikning gorizontal chizig’ini o’tkazish ko’rsatilgan. ( tekislikning gorizontal chizig’ini o’tkazish uchun, avvalo k2 nuqtadan ox o’qiga parallel qilib, uning frontal proyeksiyasi a2 chizig’i o’tkaziladi, gorizontal proyeksiyalovchi a1 esa, k1 nuqtadan o’tib, …

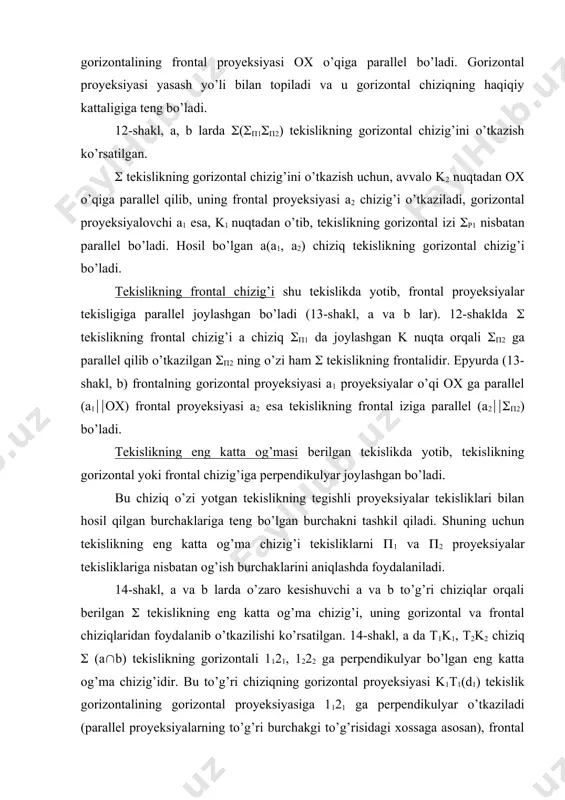

gan bo’ladi. bu chiziq o’zi yotgan tekislikning tegishli proyeksiyalar tekisliklari bilan hosil qilgan burchaklariga teng bo’lgan burchakni tashkil qiladi. shuning uchun tekislikning eng katta og’ma chizig’i tekisliklarni (1 va (2 proyeksiyalar tekisliklariga nisbatan og’ish burchaklarini aniqlashda foydalaniladi. 14-shakl, a va b larda o’zaro kesishuvchi a va b to’g’ri chiziqlar orqali berilgan ( tekislikning eng katta og’ma chizig’i, uning gorizontal va frontal chiziqlaridan foydalanib o’tkazilishi ko’rsatilgan. 14-shakl, a da t1k1, t2k2 chiziq ( (a(b) tekislikning gorizontali 1121, 1222 ga perpendikulyar bo’lgan eng katta og’ma chizig’idir. bu to’g’ri chiziqning gorizontal proyeksiyasi k1t1(d1) tekislik gorizontalining gorizontal proyeksiyasiga 1121 ga perpendikulyar o’tkaziladi (parallel proyeksiyalarning to’g’ri burchakgi to’g’risidagi xossaga asosan), frontal proyeksiyasi esa yasash yo’li bilan aniqlanadi. 14-shakl, b da d1d2 chiziq ((a(b) tekislikning frontali 1121, 1222 ga perpendikulyar bo’lgan eng katta og’ma chizig’idir. bu chiziqning frontal proyeksiyasi t2k2(a2) tekislik frontalining frontal proyeksiyasi 1222 ga perpendikulyar o’tkaziladi, gorizontal proyeksiyasi esa yasash yo’li bilan topiladi. adabiyotlar: …
