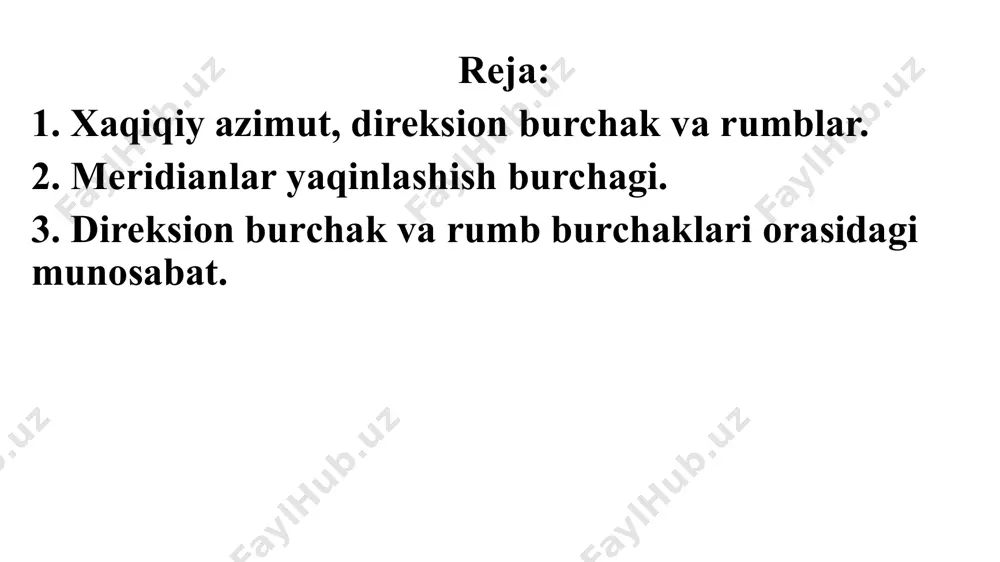

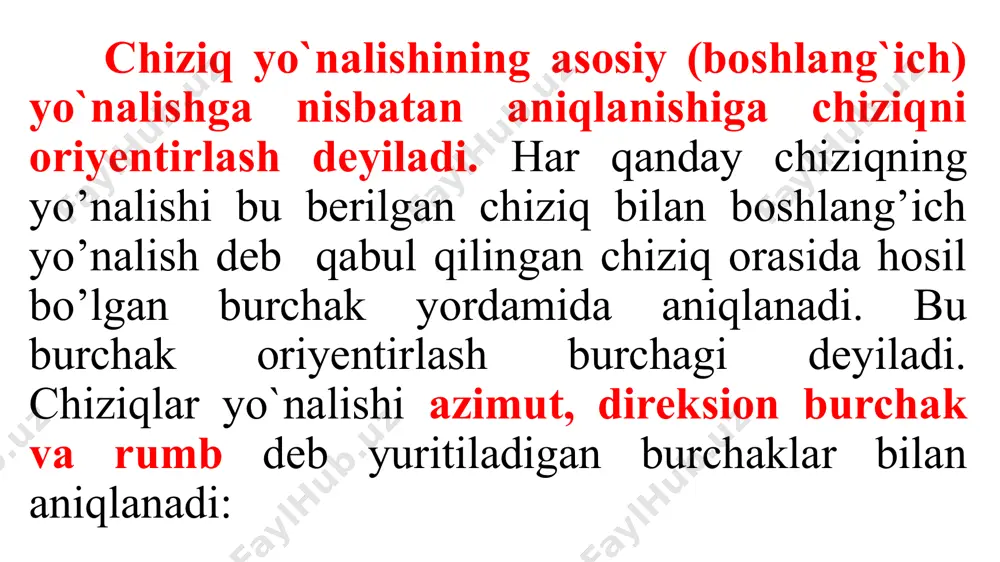

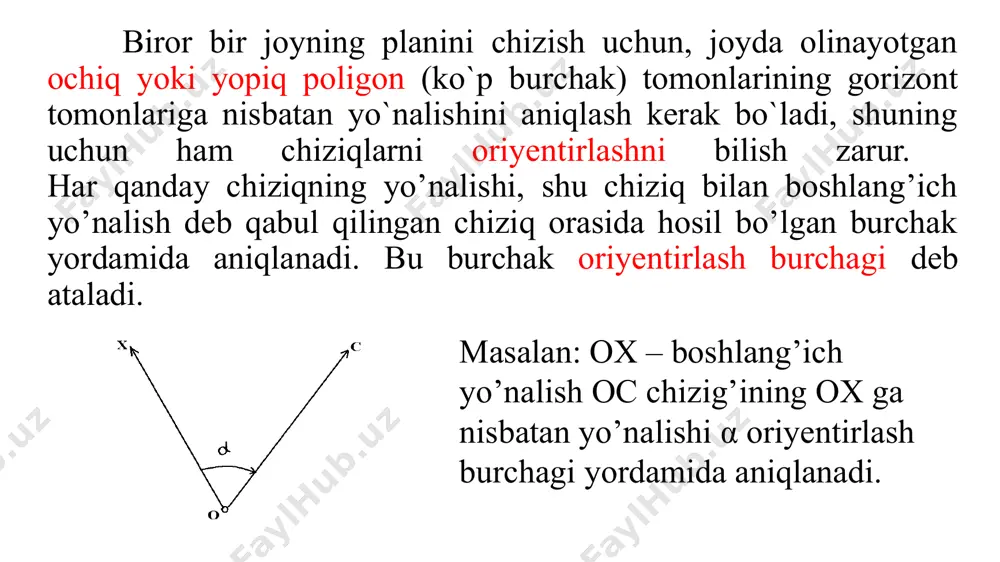

1716363488.pptx /docprops/thumbnail.jpeg мавзу: ориентирлаш mavzu: direksion, azimut va rumb burchaklar reja: 1. xaqiqiy azimut, direksion burchak va rumblar. 2. meridianlar yaqinlashish burchagi. 3. direksion burchak va rumb burchaklari orasidagi munosabat. biror bir joyning planini chizish uchun, joyda olinayotgan ochiq yoki yopiq poligon (ko`p burchak) tomonlarining gorizont tomonlariga nisbatan yo`nalishini aniqlash kerak bo`ladi, shuning uchun ham chiziqlarni oriyentirlashni bilish zarur. har qanday chiziqning yo’nalishi, shu chiziq bilan boshlang’ich yo’nalish deb qabul qilingan chiziq orasida hosil bo’lgan burchak yordamida aniqlanadi. bu burchak oriyentirlash burchagi deb ataladi. masalan: ox – boshlang’ich yo’nalish oc chizig’ining ox ga nisbatan yo’nalishi α oriyentirlash burchagi yordamida aniqlanadi. chiziq yo`nalishining asosiy (boshlang`ich) yo`nalishga nisbatan aniqlanishiga chiziqni oriyentirlash deyiladi. har qanday chiziqning yo’nalishi bu berilgan chiziq bilan boshlang’ich yo’nalish deb qabul qilingan chiziq orasida hosil bo’lgan burchak yordamida aniqlanadi. bu burchak oriyentirlash burchagi deyiladi. chiziqlar yo`nalishi azimut, direksion burchak va rumb deb yuritiladigan burchaklar bilan aniqlanadi: azimut. o’q meridianning …

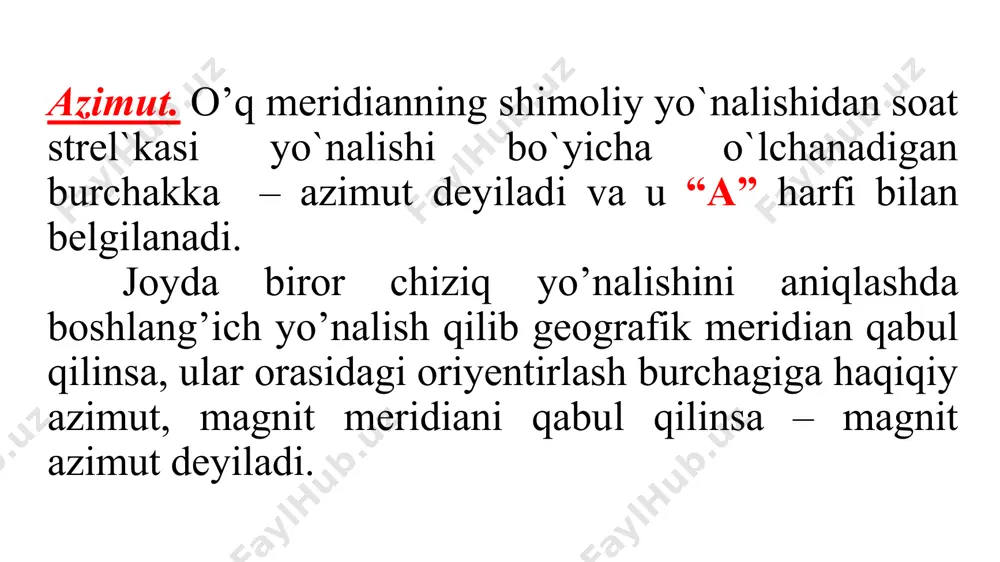

llel bo`lmaganligi sababli, bu nuqtalardagi azimutlar bir – biriga teng bo`lmaydi, ya`ni: a1 ≠ a2 , ana shu sababli, 2 – chi nuqtadagi azimutni aniqlash qiyin bo’ladi, shuning uchun ham, bu yerda azimut o`rniga direksion burchakdan foydalaniladi va u “α” harfi bilan belgilanadi direksion burchak deb, zonaning o`q meridiani yoki unga parallel bo`lgan chiziqning shimoliy uchidan, soat strel`kasi yo`nalishi bo`yicha chiziqqacha o`lchanadigan bo`rchakka aytiladi, u 00 dan 3600 gacha bo`ladi. direksion burchak ham azimut singari to`g`ri va teskari bo`ladi. teskari direksion burchak to`g`ri direksion burchakdan 1800 ga farq qiladi, ya`ni: α1 = α + 1800 ; haqiqiy azimut, magnit azimuti va direksion burchak boshlang’ich yo’nalishning shimoliy tomonidan boshlab soat strelkasi yo’nalishi bo’yicha 00 dan 3600 gacha o’lchanadi. haqiqiy azimut bilan magnit azimuti, δ – burchakka, haqiqiy azimut bilan direksion burchak, γ – burchakka farq qiladi rumb. berilgan chiziq o`tgan o`q meridianining shimol yoki janub uchidan chiziq yo`nalishigacha bo`lgan o`tkir burchakka …

di. agar nuqtalaridan o’q meridianiga parallel chiziqlar o’tkazsak ɣ va –ɣ burchaklar hosil bo’ladi. bu burchaklar meridianlar yaqinlashish burchaklari bo’ladi. yer yuzasida berilgan har qanday chiziq yo’nalishining haqiqiy azimuti, shu chiziqning boshlang’ich nuqtasidan o’tkazilgan geografik meridianning shimoliy tomonidan, direksion burchagi esa absissa o’qi deb qabul qilingan har bir zonaning o’q meridiani yoki unga parallel qilib o’tkazilgan chiziq (absissa o’qi) ning shimoliy tomonidan boshlab, soat strelkasining aylanishi bo’yicha hisoblanadi. joyda yoki topografik kartada berilgan chiziq yo’nalishlarining haqiqiy azimuti va direksion burchagi qiymatlari 00 dan 3600 gacha o’zgaradi. berilgan yo’nalishning haqiqiy azimuti va o’sha joydagi meridianlar yaqinlashish burchagi ma’lum bo’lgandagina uning direksion burchagini yoki direksion burchagi va meridianlar yaqinlashish burchagi ma’lum bo’lganda haqiqiy azimutini topish mumkin. yer yuzasida yoki topografik va planda berilgan biron bir chiziq yo’nalishining direksion burchagi – α ma’lum bolganda, uning rumbi – r ni, aksincha, rumbi ma’lum bo’lganda uning direksion burchagini aniqlash mumkin. rasmga asoslanib direk-sion burchak bilan …

dan geografik meridian bilan magnit meridian orasida qandaydir bir burchak hosil bo’ladi, bu burchakka magnit strelkasining og’ish burchagi deyiladi magnit meridiani geografik meridianiga nisbatan sharq tomonga og’sa – sharqiy hisoblanib, ishorasi musbat, ya’ni: () bo’ladi, haqiqiy azimut, a  ma  δ formulasi bilan aniqlanadi. magnit meridiani geografik meridianiga nisbatan g’arb tomonga og’sa – g’arbiy hisoblanib, ishorasi manfiy, ya’ni: (–) bo’ladi, haqiqiy azimut, a  ma – δ formulasi bilan aniqlanadi. a – oc chizig’ining haqiqiy azimuti. ma – oc chizig’ining magnit azimuti. δ – magnit strelkasining og’ish burchagi bo’ladi. e’tiboringiz uchun raxmat image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png
