1 / 23

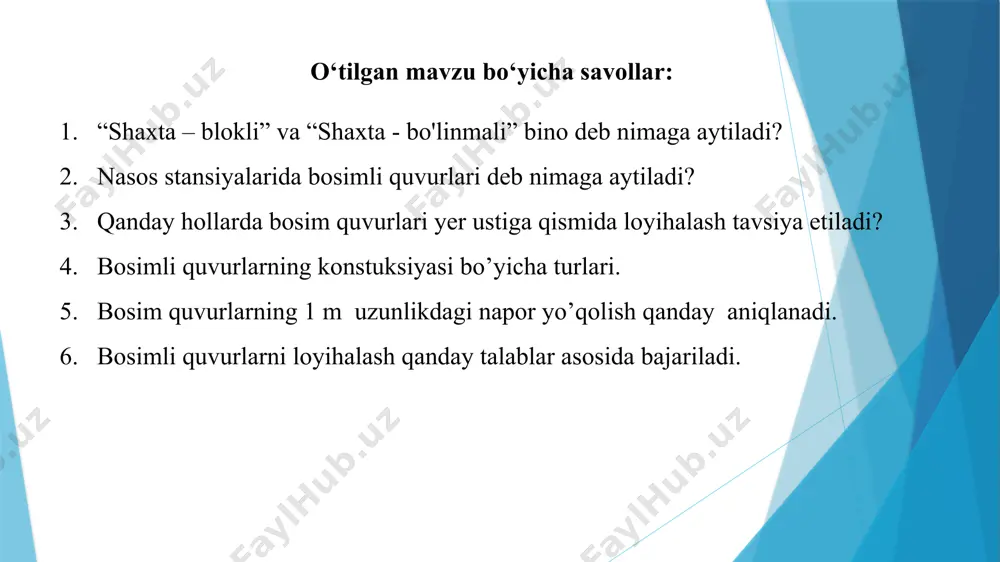

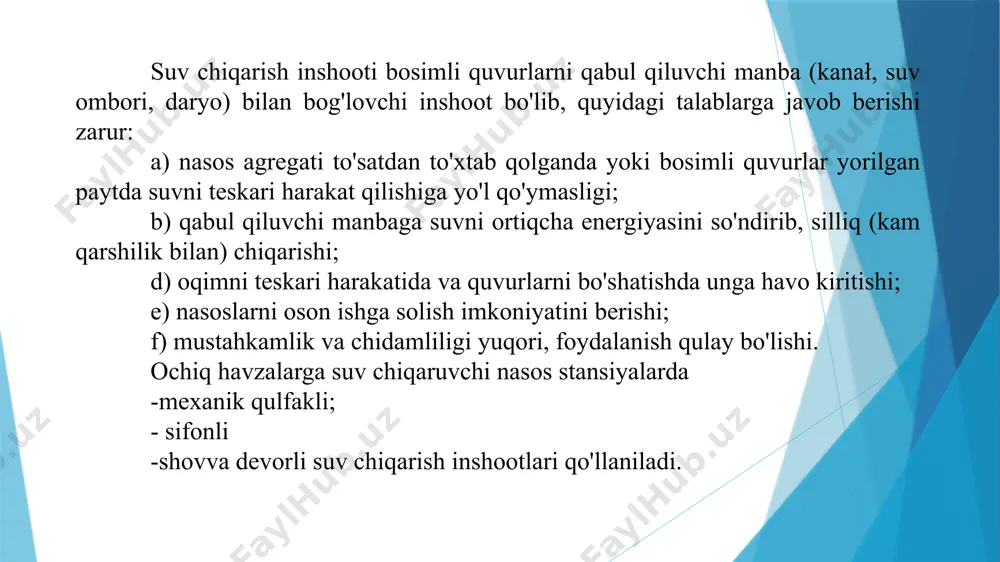

презентация powerpoint suv chiqarish inshootlari turini tanalash reja: suv chiqarish inshootlarining ahamiyati va turlari. mexanik qulfakli suv chiqarish inshootlari. sifonli suv chiqarish inshootlari. shovva devorli suv chiqarish inshootlari. o‘tilgan mavzu bo‘yicha savollar: “shaxta – blokli” va “shaxta - bo'linmali” bino deb nimaga aytiladi? nasos stansiyalarida bosimli quvurlari deb nimaga aytiladi? qanday hollarda bosim quvurlari yer ustiga qismida loyihalash tavsiya etiladi? bosimli quvurlarning konstuksiyasi bo’yicha turlari. bosim quvurlarning 1 m uzunlikdagi napor yo’qolish qanday aniqlanadi. bosimli quvurlarni loyihalash qanday talablar asosida bajariladi. suv chiqarish inshooti bosimli quvurlarni qabul qiluvchi manba (kanał, suv ombori, daryo) bilan bog'lovchi inshoot bo'lib, quyidagi talablarga javob berishi zarur: a) nasos agregati to'satdan to'xtab qolganda yoki bosimli quvurlar yorilgan paytda suvni teskari harakat qilishiga yo'l qo'ymasligi; b) qabul qiluvchi manbaga suvni ortiqcha energiyasini so'ndirib, silliq (kam qarshilik bilan) chiqarishi; d) oqimni teskari harakatida va quvurlarni bo'shatishda unga havo kiritishi; e) nasoslarni oson ishga solish imkoniyatini berishi; f) …

2 / 23

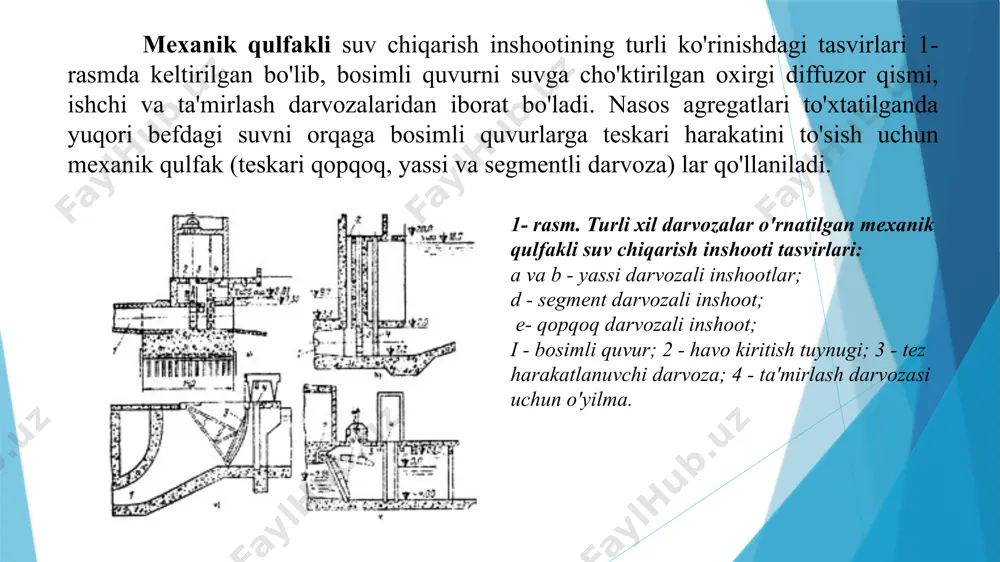

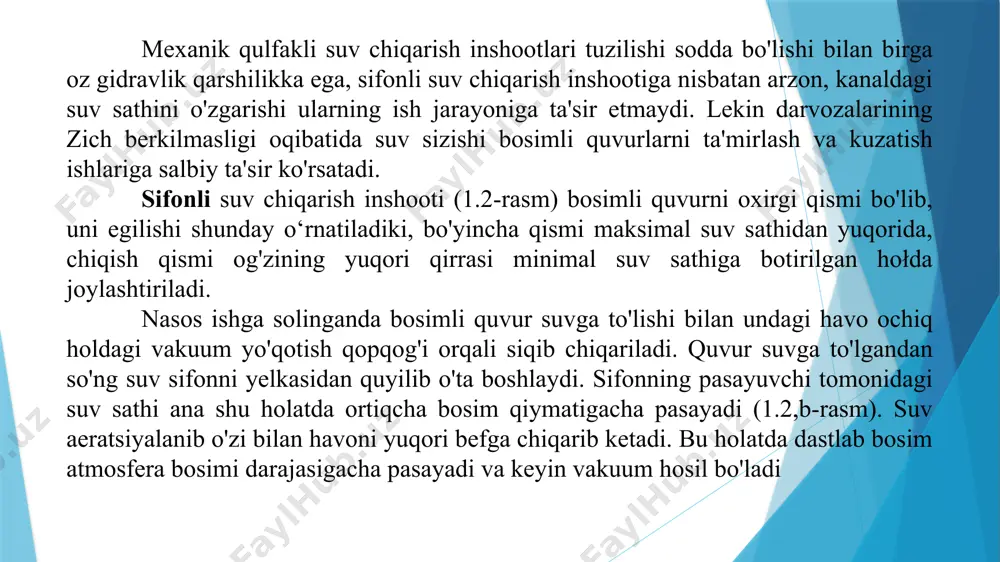

li inshoot; i - bosimli quvur; 2 - havo kiritish tuynugi; 3 - tez harakatlanuvchi darvoza; 4 - ta'mirlash darvozasi uchun o'yilma. mexanik qulfakli suv chiqarish inshootlari tuzilishi sodda bo'lishi bilan birga oz gidravlik qarshilikka ega, sifonli suv chiqarish inshootiga nisbatan arzon, kanaldagi suv sathini o'zgarishi ularning ish jarayoniga ta'sir etmaydi. lekin darvozalarining zich berkilmasligi oqibatida suv sizishi bosimli quvurlarni ta'mirlash va kuzatish ishlariga salbiy ta'sir ko'rsatadi. sifonli suv chiqarish inshooti (1.2-rasm) bosimli quvurni oxirgi qismi bo'lib, uni egilishi shunday o‘rnatiladiki, bo'yincha qismi maksimal suv sathidan yuqorida, chiqish qismi og'zining yuqori qirrasi minimal suv sathiga botirilgan hołda joylashtiriladi. nasos ishga solinganda bosimli quvur suvga to'lishi bilan undagi havo ochiq holdagi vakuum yo'qotish qopqog'i orqali siqib chiqariladi. quvur suvga to'lgandan so'ng suv sifonni yelkasidan quyilib o'ta boshlaydi. sifonning pasayuvchi tomonidagi suv sathi ana shu holatda ortiqcha bosim qiymatigacha pasayadi (1.2,b-rasm). suv aeratsiyalanib o'zi bilan havoni yuqori befga chiqarib ketadi. bu holatda …

3 / 23

tibor beriladi (1.2,e-rasm). sifonli suv chiqarish inshootlarida mexanik qulfaklar qo'llanilmaydi. vakuum yo'qotish qopqoqlari bosimli quvurlarni tez va butunlay kanaldan ajratib qo'yadi va oqimni teskari harakatini yo'qotishni to'la ta'minlaydi. lekin shakli murakkabligi sababli va vakuum yo'qotish qopqog'i zichlanmagan hollarda bosim isroflari ortishi, hamda ruxsat etiladigan vakuum miqdori bo'yicha olib ketuvchi kanaldagi suv sathini o'zgarishi 4...5 m gacha bo'lishi zarurligi sifonli inshootlami qo'llashni chegaralaydi. bitta bosimli quvurga bir nechta nasoslar suv uzatadigan nasos stansiyalarda bosim isroflari yanada ko'proq bo'ladi. mexanik qulfakli suv chiqarish inshootlari. katta suv chiqarish inshootlarida quvurning chiqishdagi kesim yuzasi 2 m 2 dan ortiq bo'lsa, oxirgi qismi kengayish burchagi 60 gradusgacha bo'lgan burchak ostida yumaloq kesim yuzasidan to'rtburchak kesim yuzaga o'tuvchi quvur shaklida quriladi. chiqishdagi gidravlik qarshiligi kamroq bo'lishi uchun suvni tezligi 1,5 m/s gacha qabul qilinadi. mexanik qulfak va moslamalar sifati quydagilardan foydalaniladi: a) chiqish quvuri diametri 1,2 m gacha bo'lganda, oddiy bir lappakli teskari qopqoqli yopqich qo'llanadi. …

4 / 23

i zarur. havo tuynigining kesim yuzasini 40...50 m/s havo tezligi uchun topiladi. havo sarfi nasosning hisobiy suv uzatishiga teng qabul qilinadi. suv chiqarish inshootining o'lchamlari quvurlarni soni va o'lchamiga, suv olib ketuvchi kanalning o'lchamlari va undagi suv sathining o'zgarishiga bog'liq holda, quyidagi tartibda aniqlanadi. quvurning chiqish qismidagi diffuzorning diametri: bu yerda, d— bosimli quvur diametri. diffuzordan chiqishdagi oqimining minimal tezligi: qmm— bitta agregatning suv uzatishi, m3/s . quvurning chiqishdagi diffuzori kengayish burchagi 0 - 8...10 olinadi. diffuzorning yuqori qismini minimal suv sathidan botirilishi diffuzorning pastki qismidan inshoot tubigacha masofa s=0,2 m qabul qilinsa, so'ndirish qudug'ining minimal chuqurligi: quduq ostonasining balandligi quduqning maksimal chuqurligi bu yerda, , mashina kanalining minimal va maksimal chuqurliklari, (1-rasmdagi kanalning q=f (h) grafigidan olinadi). inshoot devorining maksimal suv sathidan yuqori qismi balandligi t=0,3 0,6 m olinadi. bosimli havza har bir bo‘linmasi eni bosimli havzaning umumiy eni bu yerda: b-ustundan diffuzorgacha qoldiriladigan zaxira. (b=0,2 0,3) m n …

5 / 23

rnatiladi. (1.5-rasm). sifonli inshootlarda mexanik qulfaklarga zarurat bo'lmaydi, chunki sifonning yelka qismiga o'rnatiladigan qopqoq yordamida havo kiritilib, vakkum yo'qotiladi va oqimning teskari harakati to'xtatiladi. 1.5-rasm. sifonli suv chiqarish inshootining o'lchamlarini aniqlash tasviri. sifonni loyihalashda uning elementlarini quyidagicha qabul qilish tavsiya etiladi. 1) yuqoriga ko'tarilish tarmog'ining qiyalik burchagi (a1=30...45 gradus, pasayuvchi tarmog'ining qiyalik burchagi (a2=30...40 gradus 2) sifon bo'g'izining maksimal suv sathidan balandligi 3) sifon bo'g'izining burilish burchagi – 0-60 gradus va diffuzoming chiqishdagi kengayish burchagi 8...10 gradus, 5) havzaning umumiy eni: bu yerda: ddif -diffuzorning diametri; n- sifonlar soni; g- sifonlar orasidagi masofa (g=0,7-1,0 m qabul qilinadi). sifonli suv chiqarish inshootidan samarali foydalanish uning vakuum yo'qotish qopqog'ini ishonchli ishlashiga bog'liqdir. vakuum yo'qotish qopqog'i quyidagi talablarga javob berishi talab etiladi: -bosimli quvurdan suv uzatish to'xtaganda, sifonga hava kiritib, vakuumni to'la yo'qotishni ta'minlashi; -bosimli suv uzatilganda, vakuumni ushlab turish uchun yuqori darajadagi zichlangan bo'lishi; -avtomatik ravishda ishlashi. demak vakuum yo'qotish qopqog'i ham …
