3d modellashtirish va jism yaratish

PDF 13 sahifa 1,1 MB Bepul yuklash

13 sahifa

FaylHub.uz

Telegram orqali yuklab olish

Hajm 1,1 MB

Fayl turi PDF

Sahifalar 13

Yangilangan Dek 2025

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

1 / 13

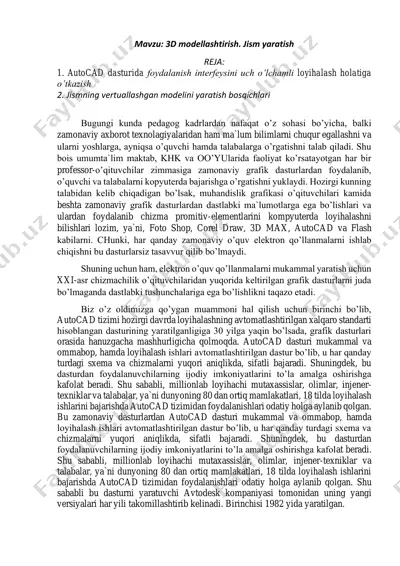

mavzu: 3d modellashtirish. jism yaratish reja: 1. autocad dasturida foydalanish interfeysini uch o’lchamli loyihalash holatiga o’tkazish 2. jismning vertuallashgan modelini yaratish bosqichlari bugungi kunda pedagog kadrlardan nafaqat o’z sohasi bo’yicha, balki zamonaviy axborot texnolagiyalaridan ham ma`lum bilimlarni chuqur egallashni va ularni yoshlarga, ayniqsa o’quvchi hamda talabalarga o’rgatishni talab qiladi. shu bois umumta`lim maktab, khk va oo’yularida faoliyat ko’rsatayotgan har bir professor-o’qituvchilar zimmasiga zamonaviy grafik dasturlardan foydalanib, o’quvchi va talabalarni kopyuterda bajarishga o’rgatishni yuklaydi. hozirgi kunning talabidan kelib chiqadigan bo’lsak, muhandislik grafikasi o’qituvchilari kamida beshta zamonaviy grafik dasturlardan dastlabki ma`lumotlarga ega bo’lishlari va ulardan foydalanib chizma promitiv-elementlarini kompyuterda loyihalashni bilishlari lozim, ya`ni, foto shop, corel draw, 3d max, autocad va flash kabilarni. chunki, har qanday zamonaviy o’quv elektron qo’llanmalarni ishlab chiqishni bu dasturlarsiz tasavvur qilib bo’lmaydi. shuning uchun ham, elektron o’quv qo’llanmalarni mukammal yaratish uchun xxi-asr chizmachilik o’qituvchilaridan yuqorida keltirilgan grafik dasturlarni juda bo’lmaganda dastlabki tushunchalariga ega bo’lishlikni taqazo etadi. biz …

2 / 13

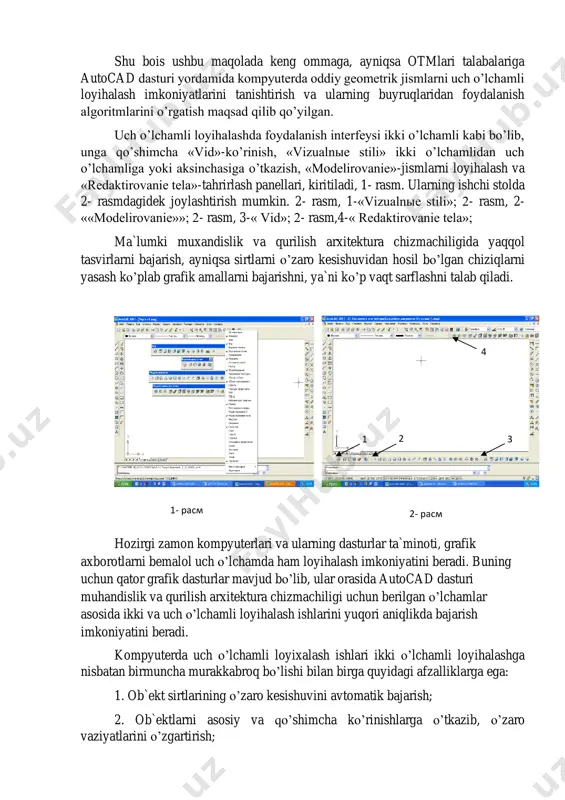

ortiq mamlakatlari, 18 tilda loyihalash ishlarini bajarishda autocad tizimidan foydalanishlari odatiy holga aylanib qolgan. bu zamonaviy dasturlardan autocad dasturi mukammal va ommabop, hamda loyihalash ishlari avtomatlashtirilgan dastur bo’lib, u har qanday turdagi sxema va chizmalarni yuqori aniqlikda, sifatli bajaradi. shuningdek, bu dasturdan foydalanuvchilarning ijodiy imkoniyatlarini to’la amalga oshirishga kafolat beradi. shu sababli, millionlab loyihachi mutaxassislar, olimlar, injener-texniklar va talabalar, ya`ni dunyoning 80 dan ortiq mamlakatlari, 18 tilda loyihalash ishlarini bajarishda autocad tizimidan foydalanishlari odatiy holga aylanib qolgan. shu sababli bu dasturni yaratuvchi avtodesk kompaniyasi tomonidan uning yangi versiyalari har yili takomillashtirib kelinadi. birinchisi 1982 yida yaratilgan. shu bois ushbu maqolada keng ommaga, ayniqsa otmlari talabalariga autocad dasturi yordamida kompyuterda oddiy geometrik jismlarni uch o’lchamli loyihalash imkoniyatlarini tanishtirish va ularning buyruqlaridan foydalanish algoritmlarini o’rgatish maqsad qilib qo’yilgan. uch o’lchamli loyihalashda foydalanish interfeysi ikki o’lchamli kabi bo’lib, unga qo’shimcha «vid»-ko’rinish, «vizualnыe stili» ikki o’lchamlidan uch o’lchamliga yoki aksinchasiga o’tkazish, «modelirovanie»-jismlarni loyihalash va …

3 / 13

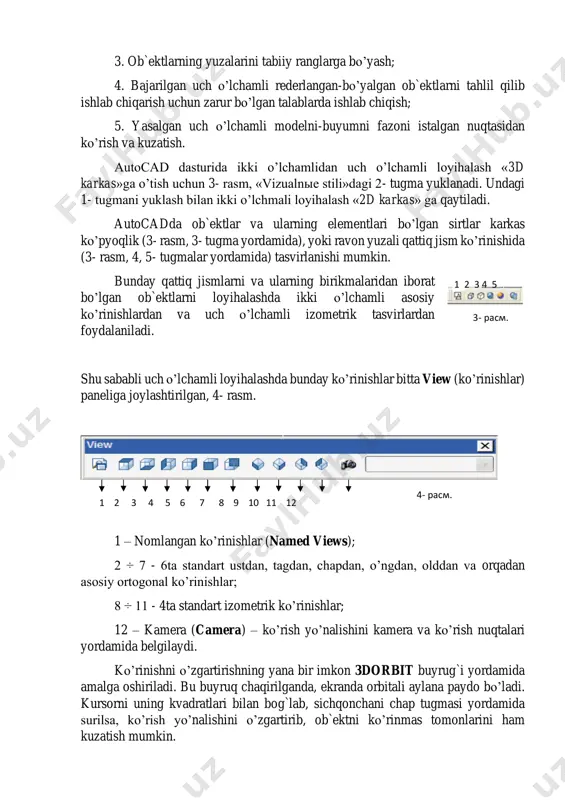

ular orasida autocad dasturi muhandislik va qurilish arxitektura chizmachiligi uchun berilgan o’lchamlar asosida ikki va uch o’lchamli loyihalash ishlarini yuqori aniqlikda bajarish imkoniyatini beradi. kompyuterda uch o’lchamli loyixalash ishlari ikki o’lchamli loyihalashga nisbatan birmuncha murakkabroq bo’lishi bilan birga quyidagi afzalliklarga ega: 1. ob`ekt sirtlarining o’zaro kesishuvini avtomatik bajarish; 2. ob`ektlarni asosiy va qo’shimcha ko’rinishlarga o’tkazib, o’zaro vaziyatlarini o’zgartirish; 2- расм 1- расм 1 2 3 4 2- расм 3. ob`ektlarning yuzalarini tabiiy ranglarga bo’yash; 4. bajarilgan uch o’lchamli rederlangan-bo’yalgan ob`ektlarni tahlil qilib ishlab chiqarish uchun zarur bo’lgan talablarda ishlab chiqish; 5. yasalgan uch o’lchamli modelni-buyumni fazoni istalgan nuqtasidan ko’rish va kuzatish. autocad dasturida ikki o’lchamlidan uch o’lchamli loyihalash «3d karkas»ga o’tish uchun 3- rasm, «vizualnыe stili»dagi 2- tugma yuklanadi. undagi 1- tugmani yuklash bilan ikki o’lchmali loyihalash «2d karkas» ga qaytiladi. autocadda ob`ektlar va ularning elementlari bo’lgan sirtlar karkas ko’pyoqlik (3- rasm, 3- tugma yordamida), yoki ravon yuzali qattiq jism …

4 / 13

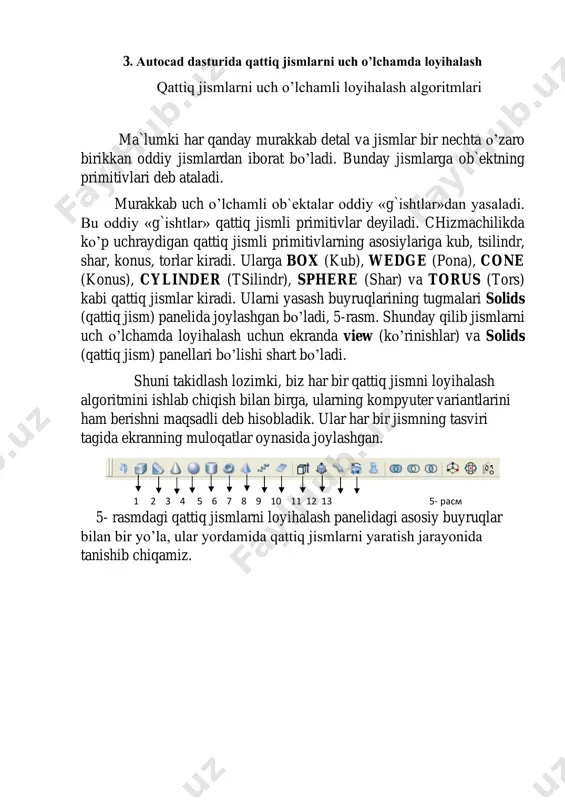

’ladi. kursorni uning kvadratlari bilan bog`lab, sichqonchani chap tugmasi yordamida surilsa, ko’rish yo’nalishini o’zgartirib, ob`ektni ko’rinmas tomonlarini ham kuzatish mumkin. 1 2 3 4 5 6 7 8 9 10 11 12 4- расм. 1 2 3 4 5 3- расм. 3. autocad dasturida qattiq jismlarni uch o’lchamda loyihalash qattiq jismlarni uch o’lchamli loyihalash algoritmlari ma`lumki har qanday murakkab detal va jismlar bir nechta o’zaro birikkan oddiy jismlardan iborat bo’ladi. bunday jismlarga ob`ektning primitivlari deb ataladi. murakkab uch o’lchamli ob`ektalar oddiy «g`ishtlar»dan yasaladi. bu oddiy «g`ishtlar» qattiq jismli primitivlar deyiladi. chizmachilikda ko’p uchraydigan qattiq jismli primitivlarning asosiylariga kub, tsilindr, shar, konus, torlar kiradi. ularga box (kub), wedge (pona), cone (konus), cylinder (tsilindr), sphere (shar) va torus (tors) kabi qattiq jismlar kiradi. ularni yasash buyruqlarining tugmalari solids (qattiq jism) panelida joylashgan bo’ladi, 5-rasm. shunday qilib jismlarni uch o’lchamda loyihalash uchun ekranda view (ko’rinishlar) va solids (qattiq jism) panellari bo’lishi shart bo’ladi. …

5 / 13

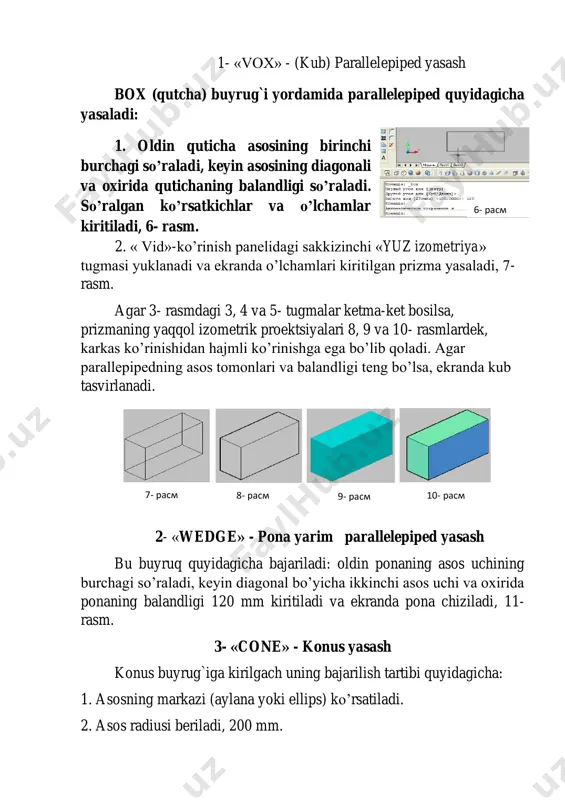

3- rasmdagi 3, 4 va 5- tugmalar ketma-ket bosilsa, prizmaning yaqqol izometrik proektsiyalari 8, 9 va 10- rasmlardek, karkas ko’rinishidan hajmli ko’rinishga ega bo’lib qoladi. agar parallepipedning asos tomonlari va balandligi teng bo’lsa, ekranda kub tasvirlanadi. 2- «wedge» - pona yarim parallelepiped yasash bu buyruq quyidagicha bajariladi: oldin ponaning asos uchining burchagi so’raladi, keyin diagonal bo’yicha ikkinchi asos uchi va oxirida ponaning balandligi 120 mm kiritiladi va ekranda pona chiziladi, 11- rasm. 3- «cone» - konus yasash konus buyrug`iga kirilgach uning bajarilish tartibi quyidagicha: 1. asosning markazi (aylana yoki ellips) ko’rsatiladi. 2. asos radiusi beriladi, 200 mm. 7- расм 8- расм 9- расм 10- расм 6- расм 3. konus balandligi 500 mm kiritiladi va konus yasaladi, 12- rasm. agar konusning asosi ellips shaklida bo’lsa, ellipsning o’q o’lchamlari kiritiladi. 4- «sphere» - shar yasash shar buyrug`iga kirilgach uning bajarish algoritmi quyidagicha bo’ladi: 1. sharning markazi ko’rsatiladi. 3. sharning radiusi kiritiladi va …
