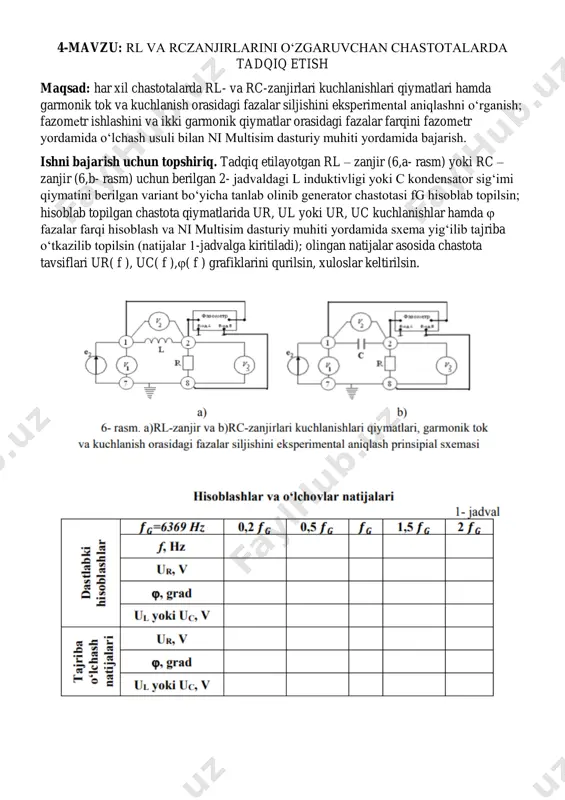

muhammad al-xorazmiy nomidagi toshkent axborot texnologiyalari universiteti “elektronika va sxemalar 1” fanidan amaliy topshiriq bajardi: baxramov temur guruh:214-23 4-mavzu: rl va rczanjirlarini o‘zgaruvchan chastotalarda tadqiq etish maqsad: har xil chastotalarda rl- va rc-zanjirlari kuchlanishlari qiymatlari hamda garmonik tok va kuchlanish orasidagi fazalar siljishini ekspеrimеntal aniqlashni o‘rganish; fazomеtr ishlashini va ikki garmonik qiymatlar orasidagi fazalar farqini fazomеtr yordamida o‘lchash usuli bilan ni multisim dasturiy muhiti yordamida bajarish. ishni bajarish uchun topshiriq. tadqiq etilayotgan rl – zanjir (6,a- rasm) yoki rc – zanjir (6,b- rasm) uchun berilgan 2- jadvaldagi l induktivligi yoki c kondensator sig‘imi qiymatini berilgan variant bo‘yicha tanlab olinib generator chastotasi fg hisoblab topilsin; hisoblab topilgan chastota qiymatlarida ur, ul yoki ur, uc kuchlanishlar hamda  fazalar farqi hisoblash va ni multisim dasturiy muhiti yordamida sxema yig‘ilib tajriba o‘tkazilib topilsin (natijalar 1-jadvalga kiritiladi); olingan natijalar asosida chastota tavsiflari ur( f ), uc( f ),( f ) grafiklarini qurilsin, xuloslar keltirilsin. …

2 / 5

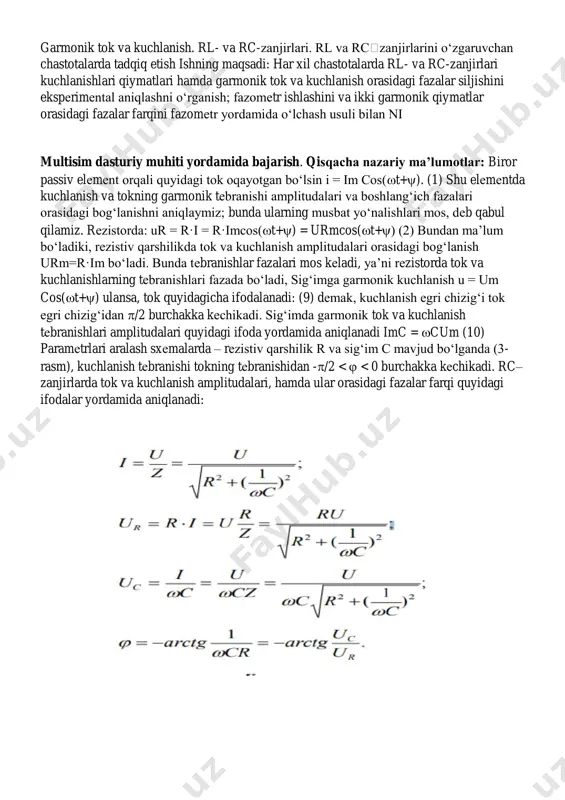

ma’lum boʻladiki, rеzistiv qarshilikda tok va kuchlanish amplitudalari orasidagi bogʻlanish urm=r·im boʻladi. bunda tеbranishlar fazalari mos kеladi, ya’ni rеzistorda tok va kuchlanishlarning tеbranishlari fazada boʻladi, sigʻimga garmonik kuchlanish u = um cos(t+) ulansa, tok quyidagicha ifodalanadi: (9) dеmak, kuchlanish egri chizigʻi tok egri chizigʻidan /2 burchakka kеchikadi. sigʻimda garmonik tok va kuchlanish tеbranishlari amplitudalari quyidagi ifoda yordamida aniqlanadi imc = cum (10) paramеtrlari aralash sxеmalarda – rеzistiv qarshilik r va sigʻim c mavjud boʻlganda (3- rasm), kuchlanish tеbranishi tokning tеbranishidan -/2 <  < 0 burchakka kеchikadi. rc– zanjirlarda tok va kuchlanish amplitudalari, hamda ular orasidagi fazalar farqi quyidagi ifodalar yordamida aniqlanadi: tadqiqot olib boriladigan sxеmalarni ni multisim dasturiy muhitida yig‘ish. 4-laboratoriya mashg‘ulotini bajarishda topshiriq uchun variantlarda berilgan qiymatlar asosida rl yoki rc zanjir ni multisim dasturiy muhitida yig‘gan holda tajriba o‘tkaziladi, zarjirga garmonik tok ta’siri tekshiriladi. bunda tajriba o‘tkazishdan oldin dastlabki hisoblashlar qismini bajarib ishni yakunlash talab etiladi, chunki …

3 / 5

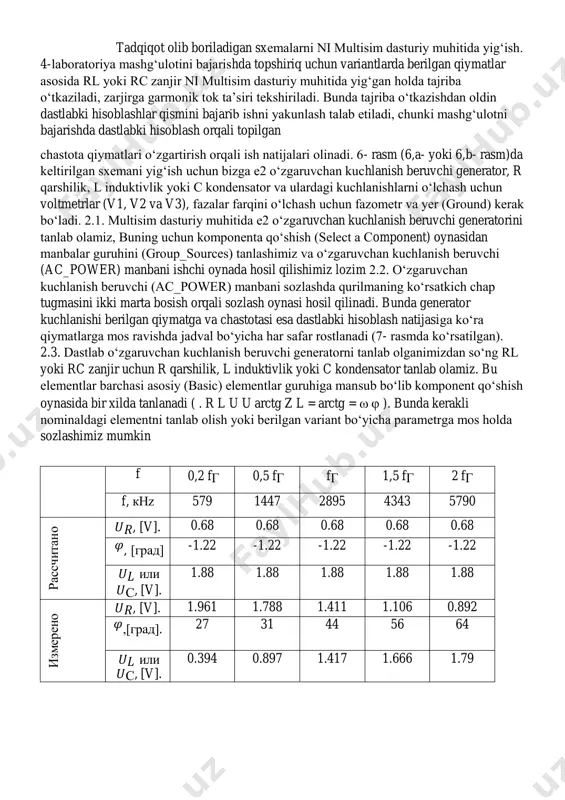

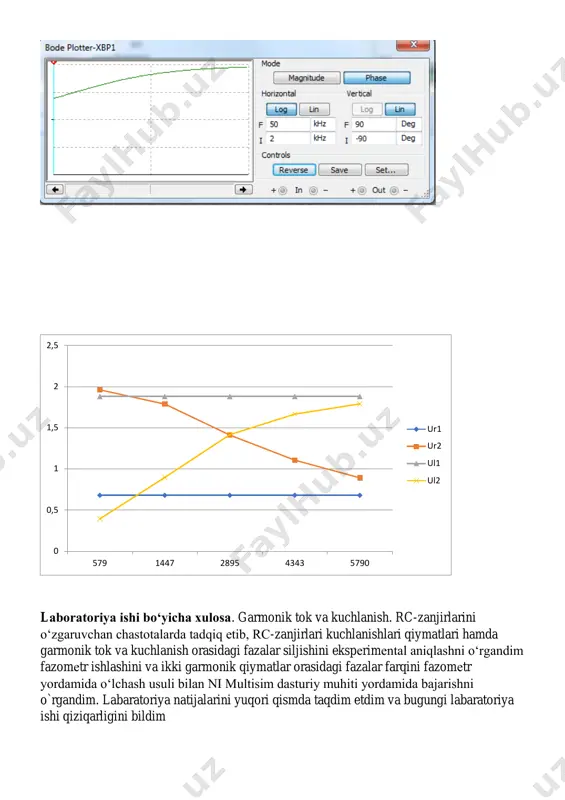

shda qurilmaning ko‘rsatkich chap tugmasini ikki marta bosish orqali sozlash oynasi hosil qilinadi. bunda generator kuchlanishi berilgan qiymatga va chastotasi esa dastlabki hisoblash natijasiga ko‘ra qiymatlarga mos ravishda jadval bo‘yicha har safar rostlanadi (7- rasmda ko‘rsatilgan). 2.3. dastlab o‘zgaruvchan kuchlanish beruvchi generatorni tanlab olganimizdan so‘ng rl yoki rc zanjir uchun r qarshilik, l induktivlik yoki c kondensator tanlab olamiz. bu elementlar barchasi asosiy (basic) elementlar guruhiga mansub bo‘lib komponent qo‘shish oynasida bir xilda tanlanadi ( . r l u u arctg z l = arctg =   ). bunda kerakli nominaldagi elementni tanlab olish yoki berilgan variant bo‘yicha parametrga mos holda sozlashimiz mumkin f 0,2 fг 0,5 fг fг 1,5 fг 2 fг f, кhz 579 1447 2895 4343 5790 р ас сч и та н о 𝑈𝑅, [v]. 0.68 0.68 0.68 0.68 0.68 𝜑, [град] -1.22 -1.22 -1.22 -1.22 -1.22 𝑈𝐿 или 𝑈с, [v]. 1.88 1.88 1.88 1.88 …
