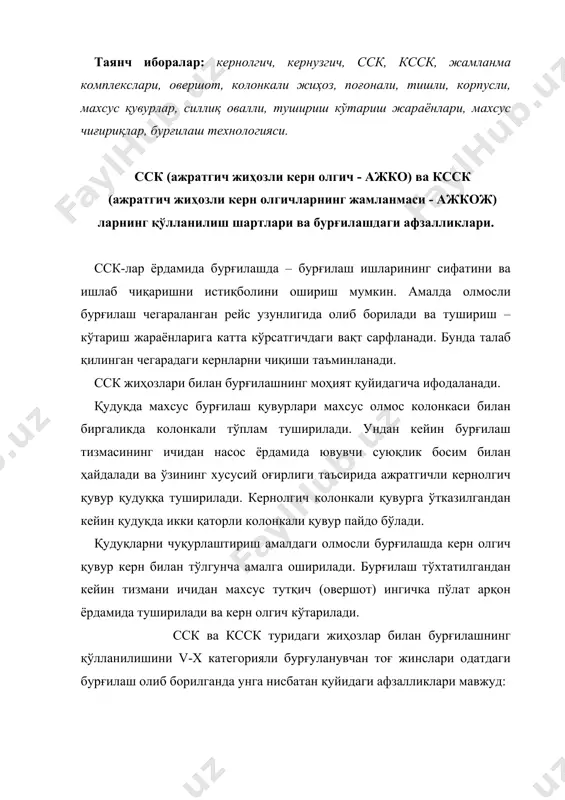

1452101295_63153.doc сск ва ксск жамланмалари билан бурғилаш ва бурғилаш технологиясининг хусусиятлари режа: 1. жиҳозлари чиқариладиган керн олгичларнинг жамланмаси (ксск 2. колонкали ажратгич жиҳозли керн қабул қилгич ва овершот. 3. жинс парчаловчи асбоблар 4. бурғилаш қувурлари 5. бурғилаш технологиясининг хусусиятлари 6. ёрдамчи ва авария асбоблари таянч иборалар: кернолгич, кернузгич, сск, ксск, жамланма комплекслари, овершот, колонкали жиҳоз, поғонали, тишли, корпусли, махсус қувурлар, силлиқ овалли, тушириш кўтариш жараёнлари, махсус чиғириқлар, бурғилаш технологияси. сск (ажратгич жиҳозли керн олгич - ажко) ва ксск (ажратгич жиҳозли керн олгичларнинг жамланмаси - ажкож) ларнинг қўлланилиш шартлари ва бурғилашдаги афзалликлари. сск-лар ёрдамида бурғилашда – бурғилаш ишларининг сифатини ва ишлаб чиқаришни истиқболини ошириш мумкин. амалда олмосли бурғилаш чегараланган рейс узунлигида олиб борилади ва тушириш – кўтариш жараёнларига катта кўрсатгичдаги вақт сарфланади. бунда талаб қилинган чегарадаги кернларни чиқиши таъминланади. сск жиҳозлари билан бурғилашнинг моҳият қуйидагича ифодаланади. қудуқда махсус бурғилаш қувурлари махсус олмос колонкаси билан биргаликда колонкали тўплам туширилади. ундан кейин бурғилаш …

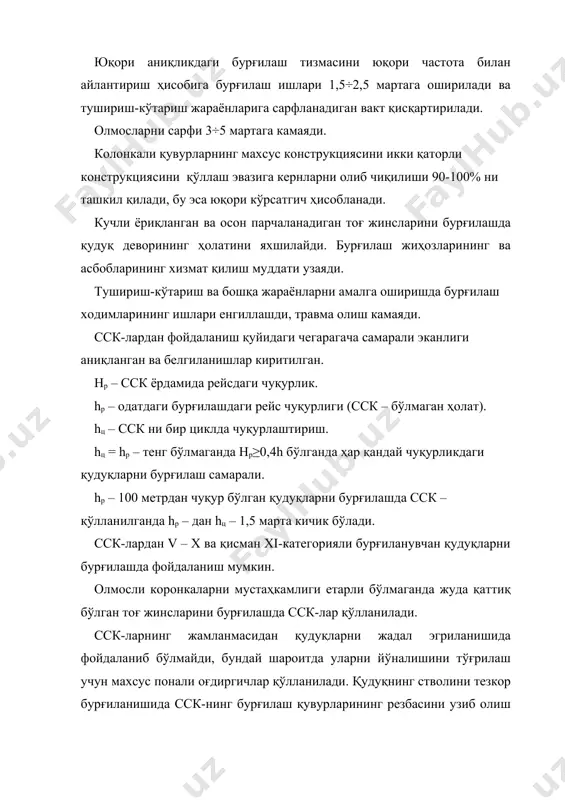

ғилаш ишлари 1,5÷2,5 мартага оширилади ва тушириш-кўтариш жараёнларига сарфланадиган вакт қисқартирилади. олмосларни сарфи 3÷5 мартага камаяди. колонкали қувурларнинг махсус конструкциясини икки қаторли конструкциясини қўллаш эвазига кернларни олиб чиқилиши 90-100% ни ташкил қилади, бу эса юқори кўрсатгич ҳисобланади. кучли ёриқланган ва осон парчаланадиган тоғ жинсларини бурғилашда қудуқ деворининг ҳолатини яхшилайди. бурғилаш жиҳозларининг ва асбобларининг хизмат қилиш муддати узаяди. тушириш-кўтариш ва бошқа жараёнларни амалга оширишда бурғилаш ходимларининг ишлари енгиллашди, травма олиш камаяди. сск-лардан фойдаланиш қуйидаги чегарагача самарали эканлиги аниқланган ва белгиланишлар киритилган. нр – сск ёрдамида рейсдаги чуқурлик. hр – одатдаги бурғилашдаги рейс чуқурлиги (сск – бўлмаган ҳолат). hц – сск ни бир циклда чуқурлаштириш. hц = hр – тенг бўлмаганда нр≥0,4h бўлганда ҳар қандай чуқурликдаги қудуқларни бурғилаш самарали. hр – 100 метрдан чуқур бўлган қудуқларни бурғилашда сск – қўлланилганда hр – дан hц – 1,5 марта кичик бўлади. cск-лардан v – x ва қисман xi-категорияли бурғиланувчан қудуқларни бурғилашда фойдаланиш мумкин. олмосли …

истиқболли йўналишига эришиш учун кутармасдан алмаштириладиган олмосли коронкалари ишлаб чиқариш зарурдир. жиҳозлари чиқариладиган керн олгичларнинг жамланмаси (ксск). қудуқларни бурғилашда ажратгич жиҳозли керн олгичларнинг жамланмалари ишлаб чиқилгандир: сск-76, сск-59 ва сск-46 жамланмалар витр ва ксск-76 конструкциялари қўлланилади. ҳар бир тўпламга қуйидаги жамланмалар киради: жинс парчаловчи асбоблар (олмос коронкалар ва кенгайтиргичлар), колонкали ажратгич жиҳозли керн қабул қилгич ва овершот, бурғилаш қувурлари, лг-2000 чиғириқ ёки лк-2000 тушурувчи ва кўтарувчи асбоблар, ёрдамчи (калитлар, тиргаклар) ва авария асбоблари. колонкали ажратгич жиҳозли керн қабул қилгич ва овершот. колонкали тўплам сск-59 (9.1-расм, а) ҳар хил кўринишдаги икки қаторли колонкали қувурлар ва икки асосий қисмлардан ташкил топган: ташқи етакчи ва ички керн олгич. колонкали тўпламнинг 1-чи релитли узатма, 6-чи махсус узатма, 16-чи ташқи колонкали қувур, 20-чи олмосли кенгайтиргич ва 24-чи олмосли коронкалар киради. ажратиладиган керн олгичга 2,3,4,5-чи блокировка қилиш механизмлари; 7,9,10,12,14,15,17-чи осиб қўйиладиган тугунлар; 11-чи сигнализатор; 18-чи ички керн олгич қувур; 21,22,23-керн узгич тугунлар киради. ажратилган керн олгич …

тифт; 15-қисиб қўйгич. 18-чи керн олгичнинг пастки қисми 19-чи стабилизатор билан марказлашади, ювувчи суюқликларни ўтиши учун бронзали силжувчи подшипникли ариқча жойлаштирилади. ажратувчи керн олгич юқорига 5-чи стпорлар ёрдамида силжитилади, 4-чи пружина ёрдамида чўзилади. керн олгични пастга 5-чи стопорлар томонига ҳаракатида бурғилаш тизмасининг ички юзаси 4-чи узатма орқали сирпанади ва ишчи ҳолатда ўрнатиш вақтида кернолгич 6-чи узатманинг махсус йўнилган чуқурчасига киради. йиғилган колонкали тўплам 5-чи стопор ва релитли узатманинг ён томони оралиғида ўқли масофа борлиги текширилади. бундай оралиқ масофани қолдирилиши ажралувчи кернолгич олинадиган вақтда 5-чи стопорларни эркин йиғилишини таъминлайди. оралиқ масофани катталиги 2-3 мм бўлиб, кернолгичларни коронка томондан то охиригача силжитилиб текширилади. керак бўлганда талаб қилинган оралиқ масофасининг катталиги узатмаларни алмаштириш ёки 8-чи таянч ҳалқани алмаштириш йўли билан амалга оширилади. ажратиладиган кернолгични овершот билан кўтаришда 2-чи каллак, 3-чи қайтувчи втулка, 7-чи корпус бўйича бармоқ тагида овал чуқурча катталиги масофасида силжиб, 5-чи стопорни қия ҳолда корпусдан силжитади ва ажратувчи кернолгични бўшатади. тугунларида …

га ўрнатилади. тиргак ҳалқа 18-чи керн олгич қувурларнинг резьбазли қисмини пачоқланишдан ҳимоя қилади. кернларни секин аста айлантириб узишда подшипникли тугунчадаги 15-чи пружина қисилади ва 23-чи кернузгичнинг корпуси ўзининг ташқи кескичи билан олмосли коронканинг коннусимон чуқурчаси билан тиркалади. бу ерда асосий зўриқишни юпқа деворли 18-чи кернолгич қувур қабул қилмайди, 23-чи кернузгич корпуси орқали 24-чи олмосли коронкага ва 16-чи ташқи колонкали қувурга узатилади. подшипникли тугунда 9-чи валга 11-чи резинали манжит ўрнатилган, кернолгич қувурлар тўлганда ёки керн тиқилиб қолганда сигнализатор вазифасини бажаради. 18-чи кернолгич қувурларда кернни ўзи қувурга тиқилиб қолганда кириб келиши ҳаракати тўхтайди. бунда 16-чи ташқи колонкали қувур эса пастга қараб ҳаракатланади. 1-чи релитли узатманинг ён томони 5-чи стопорларга ўқли зўриқишни узатишини белгилайди ва бу зўриқишни 7-чи подшипник тугуни корпуси орқали 9-чи валга узатади. бундай зўриқиш таъсирида 11-чи резинали ҳалқа қисилишни бошлайди ва ташқи диаметр бўйича кенгаяди, ювувчи суюқликни қудуқ тубига кириш йўлини бекитади. талаб қилинган шароитда узайтирилган колонкали тўпламларда фойдаланиш мумкин. …
