ўзбекистон республикаси олий ва ўрта махсус таълим вазирлиги 11–12 mavzu murakkab qarshilik. asosiy tushunchalar. cho‘zilish bilan egilish va buralish bilan egilishning birgalikdagi ta’siri. reja 11.1 murakkab qarshilik. asosiy tushunchalar. 11.2 qiyshiq egilish. qiyshiq egilishda kuchlanish va deformatsiyalar 11.3 qiyshiq egilishda balka kesimlardagi ko`chishlarni aniqlash 11.4 cho‘zilish bilan egilishning birgalikdagi ta’siri 11.5 buralish bilan egilishning birgalikdagi ta’siri 11.1 murakkab qarshilik. asosiy tushunchalar. cho‘zilish bilan egilish va buralish bilan egilishning birgalikdagi ta’siri. sterjenning ko‘ndalang kesimlarida bir vaqtning o‘zida bir nechta ichki zo‘riqish kuch faktorlari hosil bo‘lishi mumkin. bunday hollarda ikkita yoki uchta kuch faktorlarining birgalikdagi ta’sirlarini inobatga olgan holda mustahkamlikka tekshiriladi. bu hodisa murakkab deformatsiya yoki murakkab qarshilik deyiladi. bunday deformatsiyalar jumlasiga quyidagilar kiradi: 1.murakkab egilish (qiyshiq egilish); 2.markaziy bo‘lmagan siqilish; 3.cho‘zilish bilan egilishning birgalikdagi ta’siri; 4.egilish bilan buralishning birgalikdagi ta’siri va boshqalar. bunday masalalarni hal qilish quyidagi tartibda bajariladi: a) kesish usulidan foydalanib, sterjen kesimlarida hosil bo‘ladigan zo‘riqish kuch faktorlarini aniqlash; …

2 / 6

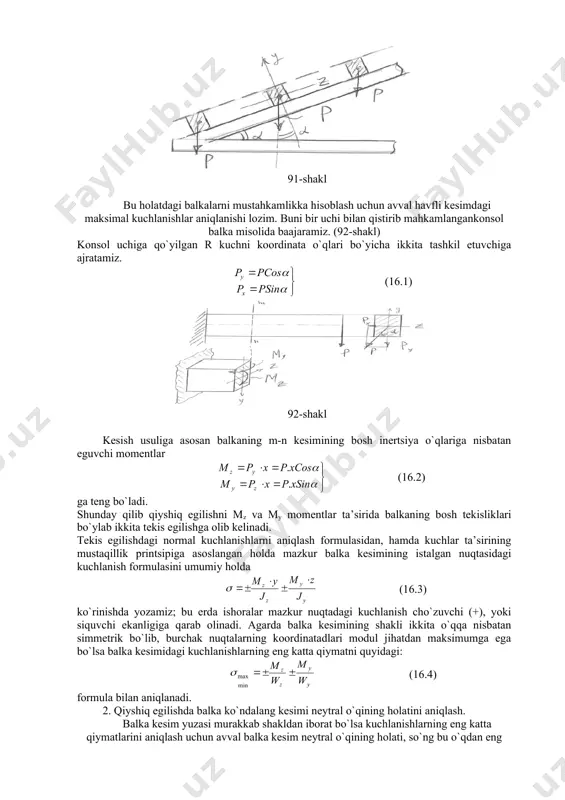

viy eguvchi moment ta’sir etayotgan tekislik brus (balka) kesim yuzasining bironta ham bosh inertsiya o`qlari orqali o`tmaydigan egilishga aytiladi. masalan, bino tomidagi tunika ostiga qoqiladigan taxtalar (panjara) qiyshiq egilshga ishlaydi, chunki taxtaga tushayotgan yuk uning bosh o`qlari bilan α burchak hosil qiladi. (91-shakl) 91-shakl bu holatdagi balkalarni mustahkamlikka hisoblash uchun avval havfli kesimdagi maksimal kuchlanishlar aniqlanishi lozim. buni bir uchi bilan qistirib mahkamlangankonsol balka misolida baajaramiz. (92-shakl) konsol uchiga qo`yilgan r kuchni koordinata o`qlari bo`yicha ikkita tashkil etuvchiga ajratamiz. (16.1) 92-shakl kesish usuliga asosan balkaning m-n kesimining bosh inertsiya o`qlariga nisbatan eguvchi momentlar (16.2) ga teng bo`ladi. shunday qilib qiyshiq egilishni mz va my momentlar ta’sirida balkaning bosh tekisliklari bo`ylab ikkita tekis egilishga olib kelinadi. tekis egilishdagi normal kuchlanishlarni aniqlash formulasidan, hamda kuchlar ta’sirining mustaqillik printsipiga asoslangan holda mazkur balka kesimining istalgan nuqtasidagi kuchlanish formulasini umumiy holda (16.3) ko`rinishda yozamiz; bu erda ishoralar mazkur nuqtadagi kuchlanish cho`zuvchi (+), yoki siquvchi …

3 / 6

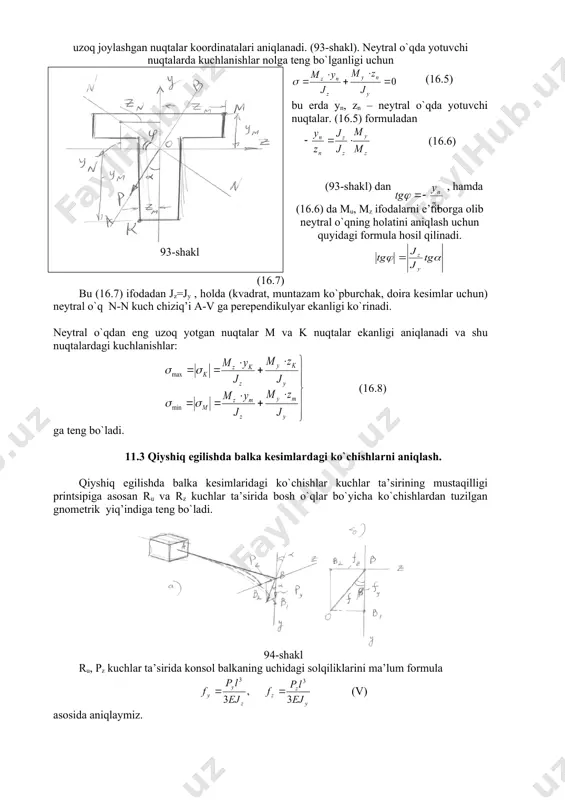

an , hamda (16.6) da mu, mz ifodalarni e’tiborga olib neytral o`qning holatini aniqlash uchun quyidagi formula hosil qilinadi. (16.7) bu (16.7) ifodadan jz=jy , holda (kvadrat, muntazam ko`pburchak, doira kesimlar uchun) neytral o`q n-n kuch chiziq’i a-v ga perependikulyar ekanligi ko`rinadi. neytral o`qdan eng uzoq yotgan nuqtalar m va k nuqtalar ekanligi aniqlanadi va shu nuqtalardagi kuchlanishlar: (16.8) ga teng bo`ladi. 11.3 qiyshiq egilishda balka kesimlardagi ko`chishlarni aniqlash. qiyshiq egilishda balka kesimlaridagi ko`chishlar kuchlar ta’sirining mustaqilligi printsipiga asosan ru va rz kuchlar ta’sirida bosh o`qlar bo`yicha ko`chishlardan tuzilgan gnometrik yiq’indiga teng bo`ladi. 94-shakl ru, pz kuchlar ta’sirida konsol balkaning uchidagi solqiliklarini ma’lum formula (v) asosida aniqlaymiz. umumiy solqilikni esa ularning (v) geometrik yiq’indisi sifatida aniqlaymiz (s) umumiy ko`chishning yo`nalishi (d) formuladan aniqlaymiz. (d) ga (v) ifodalarni va ru, rz ifodalarini olib kelib qo`yilsa (16.9) hosil bo`ladi. (16.9) va (16.7) formulalarni solishtirilsa β=φ ekanligi ko`rinadi. demak, umumiy solqiliklar yo`nalishi neytral …

4 / 6

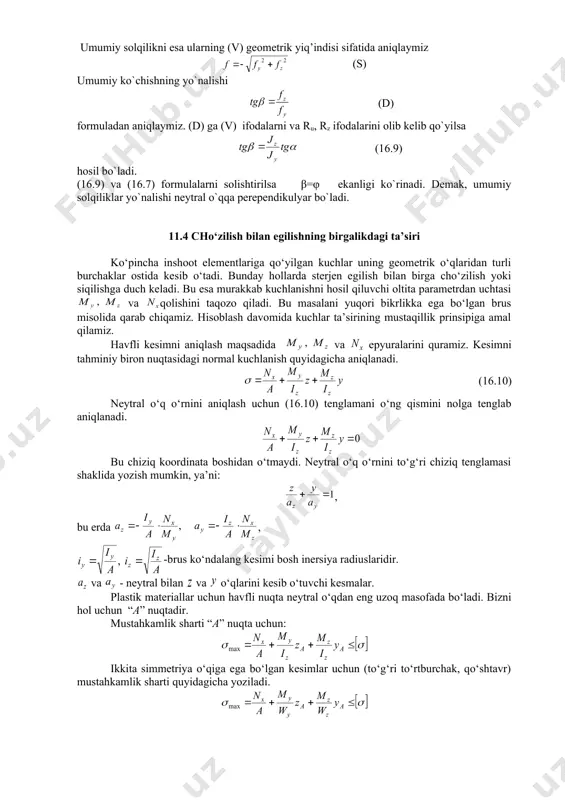

nglamasi shaklida yozish mumkin, ya’ni: , bu erda , -brus ko‘ndalang kesimi bosh inersiya radiuslaridir. va - neytral bilan va o‘qlarini kesib o‘tuvchi kesmalar. plastik materiallar uchun havfli nuqta neytral o‘qdan eng uzoq masofada bo‘ladi. bizni hol uchun “a” nuqtadir. mustahkamlik sharti “a” nuqta uchun: ikkita simmetriya o‘qiga ega bo‘lgan kesimlar uchun (to‘g‘ri to‘rtburchak, qo‘shtavr) mustahkamlik sharti quyidagicha yoziladi. - doiraviy ko‘ndalang kesim uchun to‘g‘ri to‘rt burchak yoki qo‘shtavr kesimi uchun . 11.5 buralish bilan egilishning birgalikdagi ta’siri. bunday hollarda brus ko‘ndalang kesimida eguvchi va burovchi moment hosil bo‘ladi, ya’ni va , ko‘ndalang kuchlar va hisobga olinmaydi. havfli kesimni aniqlash uchun ichki zo‘riqish kuchlari epyuralarini qurish kerak bo‘ladi. ba’zi hollarda havfli kesimni birdan aniqlash qiyin bo‘ladi. shuning uchun bir nechta kesimlarni mustahkamlikka tekshiriladi. mustahkamlikka hisoblash asosan ekvivalent kuchlanish bo‘yicha bajariladi. ekvivlent kuchlanishlar mustahkamlik nazariyalaridan foydalangan holda quyidagi formulalar yordamida aniqlanadi(95-shakl): bu erda ; yoki , yoki . mustahkamlik sharti . …

5 / 6

known _1548257582.unknown _1548257579.unknown _1548257580.unknown _1548257578.unknown _1548257573.unknown _1548257575.unknown _1548257576.unknown _1548257574.unknown _1548257571.unknown _1548257572.unknown _1548257570.unknown _1548257565.unknown _1548257567.unknown _1548257568.unknown _1548257566.unknown _1548257563.unknown _1548257564.unknown _1548257562.unknown _1548257553.unknown _1548257557.unknown _1548257559.unknown _1548257560.unknown _1548257558.unknown _1548257555.unknown _1548257556.unknown _1548257554.unknown _1548257549.unknown _1548257551.unknown _1548257552.unknown _1548257550.unknown _1548257547.unknown _1548257548.unknown _1548257545.unknown þ ý ü = = a a psin p pcos p x y þ ý ü = × = = × = a a xsin p x p m xcos p x p m z y y z . . y y z z j z m j y m × ± × ± = s y y z z w m w m ± ± = min max s 0 = × + × = y n y z n z j z m j y m s z y z z n n m m j j z y × = - n n z y tg - = j a j tg j …
