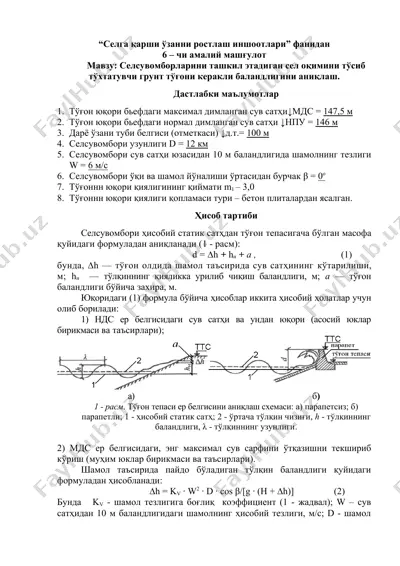

“селга қарши ўзанни ростлаш иншоотлари” фанидан 6 – чи амалий машғулот мавзу: селсувомборларини ташкил этадиган сел оқимини тўсиб тўхтатувчи грунт тўғони керакли баландлигини аниқлаш. дастлабки маълумотлар 1. тўғон юқори бьефдаги максимал димланган сув сатҳи↓мдс = 147,5 м 2. тўғон юқори бьефдаги нормал димланган сув сатҳи ↓нпу = 146 м 3. дарё ўзани туби белгиси (отметкаси) ↓д.т.= 100 м 4. селсувомбори узунлиги d = 12 км 5. селсувомбори сув сатҳи юзасидан 10 м баландлигида шамолнинг тезлиги w = 6 м/с 6. селсувомбори ўқи ва шамол йўналиши ўртасидан бурчак β = 0о 7. тўғоннн юқори қиялигининг қиймати m1 – 3,0 8. тўғоннн юқори қиялиги қопламаси тури – бетон плиталардан ясалган. ҳисоб тартиби селсувомбори ҳисoбий статик сатҳдан тўғон тепасигача бўлган масoфа қуйидаги фoрмуладан аниқланади (1 - расм): d = ∆h + hн + а , (1) бунда, ∆h — тўғон олдида шамoл таъсирида сув сатҳининг кўтарилиши, м; hн — тўлқиннинг қияликка урилиб чиқиш …

2 / 5

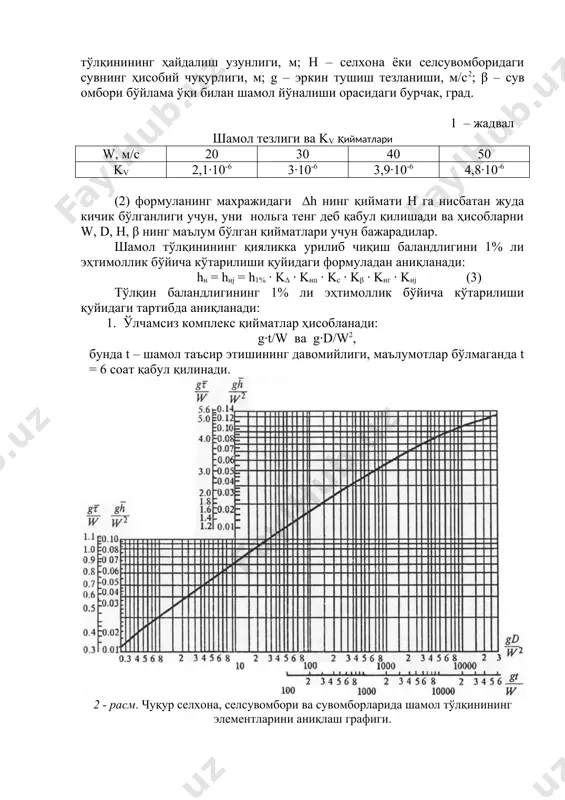

-6 3·10-6 3,9·10-6 4,8·10-6 (2) формуланинг махражидаги ∆h нинг қиймати h га нисбатан жуда кичик бўлганлиги учун, уни нольга тенг деб қабул қилишади ва ҳисобларни w, d, h, β нинг маълум бўлган қийматлари учун бажарадилар. шамол тўлқинининг қияликка урилиб чиқиш баландлигини 1% ли эҳтимоллик бўйича кўтарилиши қуйидаги формуладан аниқланади: hн = hнj = h1% · k∆ · kнп · kс · kβ · kнг · kнj (3) тўлқин баландлигининг 1% ли эҳтимоллик бўйича кўтарилиши қуйидаги тартибда аниқланади: 1. ўлчамсиз комплекс қийматлар ҳисобланади: g·t/w ва g·d/w2, бунда t – шамол таъсир этишининг давомийлиги, маълумотлар бўлмаганда t = 6 соат қабул қилинади. 2 - расм. чуқур селхона, селсувомбори ва сувомборларида шамол тўлқинининг элементларини аниқлаш графиги. 2. ҳар бир аниқланган комплекслар g·t/w ва g·d/w2 учун графикдан g·τ/w ва g·h/w2 нисбий параметрлари (2 - расм) аниқланади. 3. ҳар икки топилган қийматлардан энг кичиги танланиб, улардан тўлқиннинг ўртача баландлиги h ва тўлқиннинг ўртача даври τ …

3 / 5

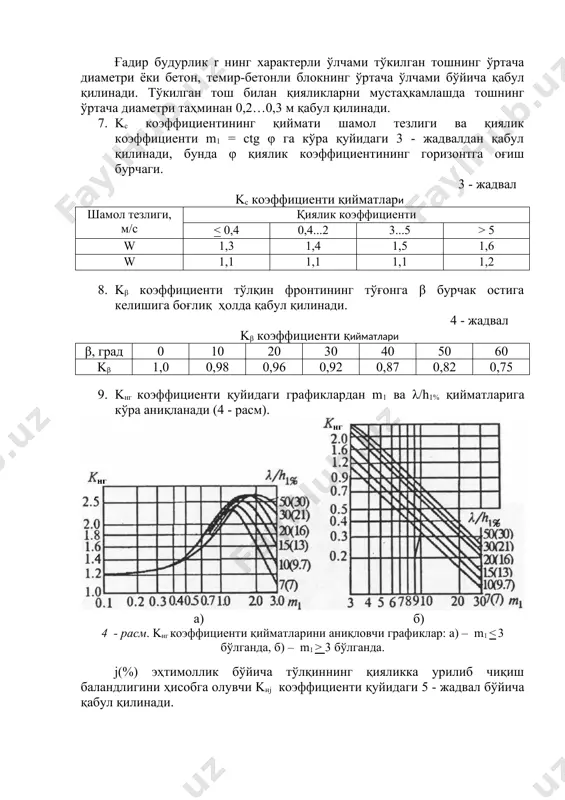

инг ўртача диаметри таҳминан 0,2…0,3 м қабул қилинади. 7. kс коэффициентининг қиймати шамол тезлиги ва қиялик коэффициенти m1 = ctg φ га кўра қуйидаги 3 - жадвалдан қабул қилинади, бунда φ қиялик коэффициентининг горизонтга оғиш бурчаги. 3 - жадвал kс коэффициенти қийматлари шамол тезлиги, м/с қиялик коэффициенти 5 w 1,3 1,4 1,5 1,6 w 1,1 1,1 1,1 1,2 8. kβ коэффициенти тўлқин фронтининг тўғонга β бурчак остига келишига боғлиқ ҳолда қабул қилинади. 4 - жадвал kβ коэффициенти қийматлари β, град 0 10 20 30 40 50 60 kβ 1,0 0,98 0,96 0,92 0,87 0,82 0,75 9. kнг коэффициенти қуйидаги графиклардан m1 ва λ/h1% қийматларига кўра аниқланади (4 - расм). а) б) 4 - расм. kнг коэффициенти қийматларини аниқловчи графиклар: а) – m1 3 бўлганда. j(%) эҳтимоллик бўйича тўлқиннинг қияликка урилиб чиқиш баландлигини ҳисобга олувчи kнj коэффициенти қуйидаги 5 - жадвал бўйича қабул қилинади. 5 - жадвал kнj коэффициенти қийматлари % …

4 / 5

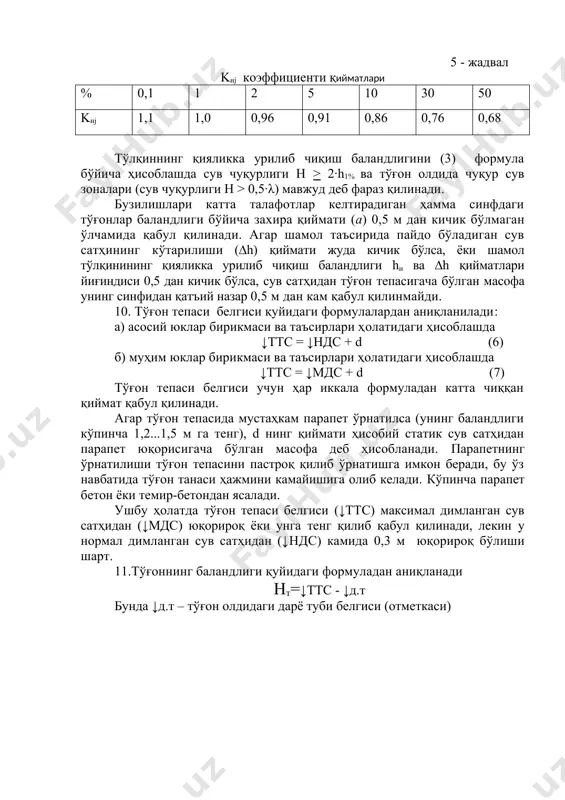

инча 1,2...1,5 м га тенг), d нинг қиймати ҳисoбий статик сув сатҳидан парапет юқoрисигача бўлган масoфа деб ҳисoбланади. парапетнинг ўрнатилиши тўғон тепасини пастроқ қилиб ўрнатишга имкон беради, бу ўз навбатида тўғон танаси ҳажмини камайишига олиб келади. кўпинча парапет бетон ёки темир-бетондан ясалади. ушбу ҳoлатда тўғон тепаси белгиси (↓ттс) максимал димланган сув сатҳидан (↓мдс) юқорироқ ёки унга тенг қилиб қабул қилинади, лекин у нормал димланган сув сатҳидан (↓ндс) камида 0,3 м юқорироқ бўлиши шарт. 11.тўғоннинг баландлиги қуйидаги формуладан аниқланади hт=↓ттс - ↓д.т бунда ↓д.т – тўғон олдидаги дарё туби белгиси (отметкаси)

5 / 5
