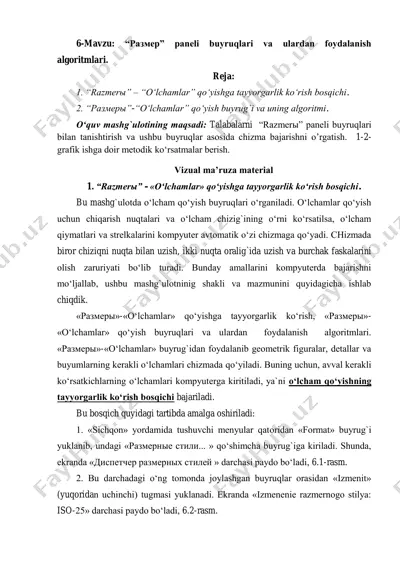

6-mavzu: “размер” paneli buyruqlari va ulardan foydalanish algoritmlari. reja: 1. “razmerы” – “o‘lchamlar” qo‘yishga tayyorgarlik ko‘rish bosqichi. 2. “размеры”-“o‘lchamlar” qo‘yish buyrug`i va uning algoritmi. o‘quv mashg`ulotining maqsadi: talabalarni “razmerы” paneli buyruqlari bilan tanishtirish va ushbu buyruqlar asosida chizma bajarishni o’rgatish. 1-2- grafik ishga doir metodik ko‘rsatmalar berish. vizual ma’ruza material 1. “razmerы” - «o‘lchamlar» qo‘yishga tayyorgarlik ko‘rish bosqichi. bu mashg`ulotda o‘lcham qo‘yish buyruqlari o‘rganiladi. o‘lchamlar qo‘yish uchun chiqarish nuqtalari va o‘lcham chizig`ining o‘rni ko‘rsatilsa, o‘lcham qiymatlari va strelkalarini kompyuter avtomatik o‘zi chizmaga qo‘yadi. chizmada biror chiziqni nuqta bilan uzish, ikki nuqta oralig`ida uzish va burchak faskalarini olish zaruriyati bo‘lib turadi. bunday amallarini kompyuterda bajarishni mo‘ljallab, ushbu mashg`ulotninig shakli va mazmunini quyidagicha ishlab chiqdik. «размеры»-«o‘lchamlar» qo‘yishga tayyorgarlik ko‘rish, «размеры»- «o‘lchamlar» qo‘yish buyruqlari va ulardan foydalanish algoritmlari. «размеры»-«o‘lchamlar» buyrug`idan foydalanib geometrik figuralar, detallar va buyumlarning kerakli o‘lchamlari chizmada qo‘yiladi. buning uchun, avval kerakli ko‘rsatkichlarning o‘lchamlari kompyuterga kiritiladi, ya`ni o‘lcham qo‘yishning tayyorgarlik ko‘rish …

2 / 4

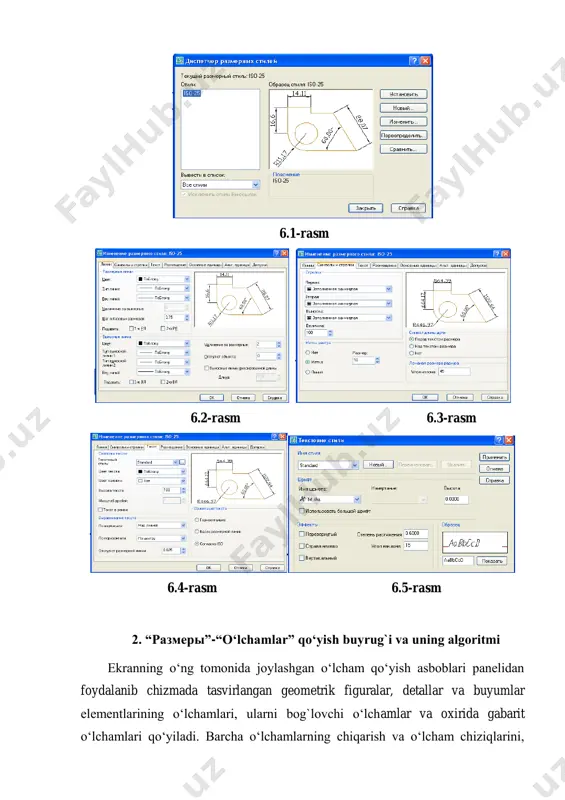

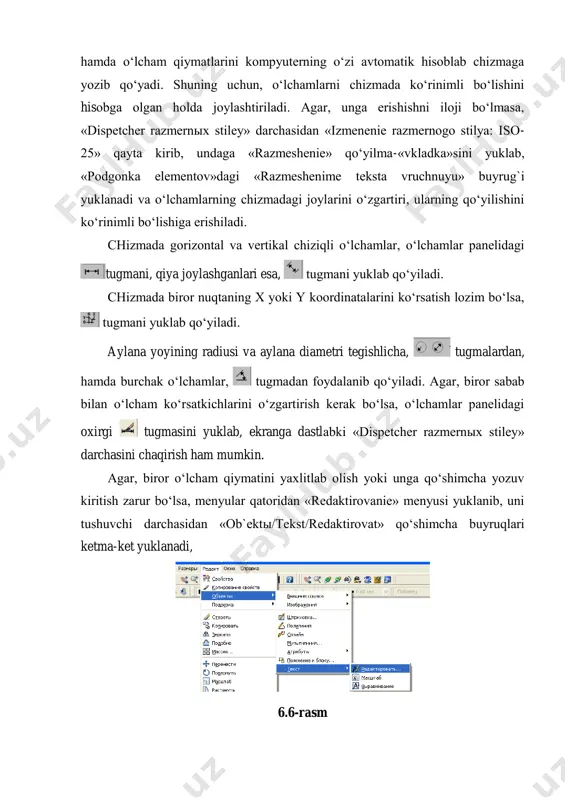

qo‘yish asboblari panelidan foydalanib chizmada tasvirlangan geometrik figuralar, detallar va buyumlar elementlarining o‘lchamlari, ularni bog`lovchi o‘lchamlar va oxirida gabarit o‘lchamlari qo‘yiladi. barcha o‘lchamlarning chiqarish va o‘lcham chiziqlarini, hamda o‘lcham qiymatlarini kompyuterning o‘zi avtomatik hisoblab chizmaga yozib qo‘yadi. shuning uchun, o‘lchamlarni chizmada ko‘rinimli bo‘lishini hisobga olgan holda joylashtiriladi. agar, unga erishishni iloji bo‘lmasa, «dispetcher razmernыx stiley» darchasidan «izmenenie razmernogo stilya: iso- 25» qayta kirib, undaga «razmeshenie» qo‘yilma-«vkladka»sini yuklab, «podgonka elementov»dagi «razmeshenime teksta vruchnuyu» buyrug`i yuklanadi va o‘lchamlarning chizmadagi joylarini o‘zgartiri, ularning qo‘yilishini ko‘rinimli bo‘lishiga erishiladi. chizmada gorizontal va vertikal chiziqli o‘lchamlar, o‘lchamlar panelidagi tugmani, qiya joylashganlari esa, tugmani yuklab qo‘yiladi. chizmada biror nuqtaning x yoki y koordinatalarini ko‘rsatish lozim bo‘lsa, tugmani yuklab qo‘yiladi. aylana yoyining radiusi va aylana diametri tegishlicha, tugmalardan, hamda burchak o‘lchamlar, tugmadan foydalanib qo‘yiladi. agar, biror sabab bilan o‘lcham ko‘rsatkichlarini o‘zgartirish kerak bo‘lsa, o‘lchamlar panelidagi oxirgi tugmasini yuklab, ekranga dastlabki «dispetcher razmernыx stiley» darchasini chaqirish ham mumkin. agar, …

3 / 4

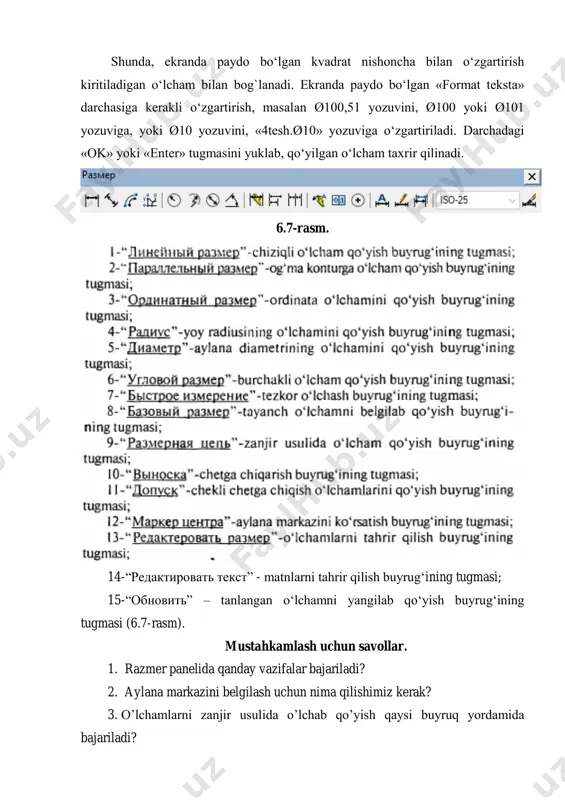

adi. 6.7-rasm. 14-“редактировать текст” - matnlarni tahrir qilish buyrug‘ining tugmasi; 15-“обновить” – tanlangan o‘lchamni yangilab qo‘yish buyrug‘ining tugmasi (6.7-rasm). mustahkamlash uchun savollar. 1. razmer panelida qanday vazifalar bajariladi? 2. aylana markazini belgilash uchun nima qilishimiz kerak? 3. o’lchamlarni zanjir usulida o’lchab qo’yish qaysi buyruq yordamida bajariladi?
