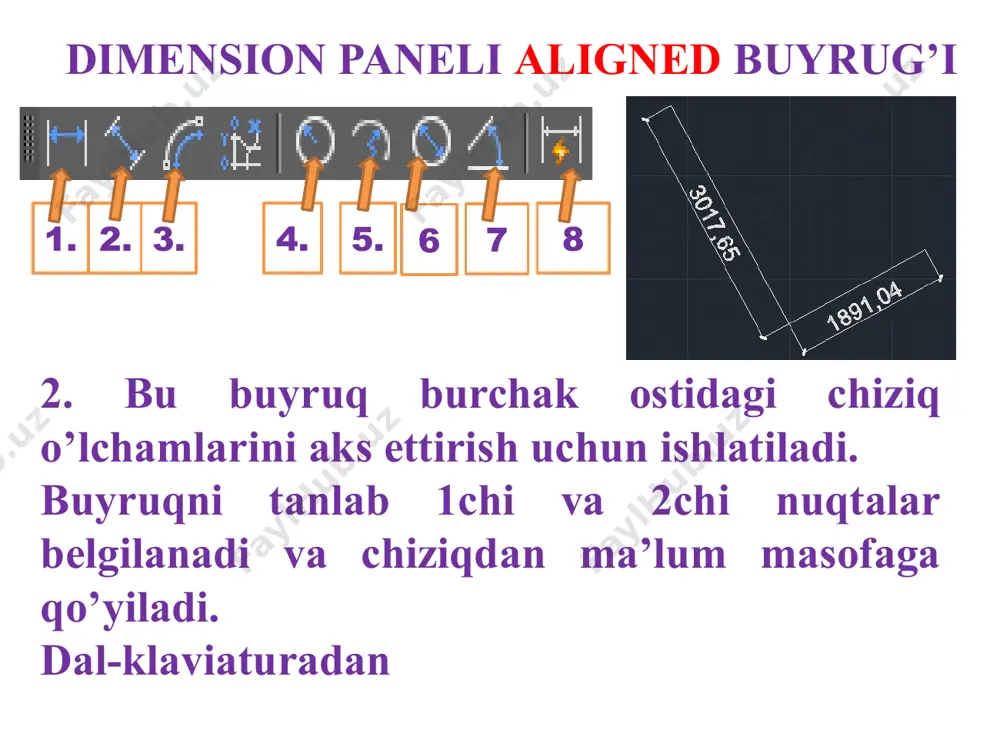

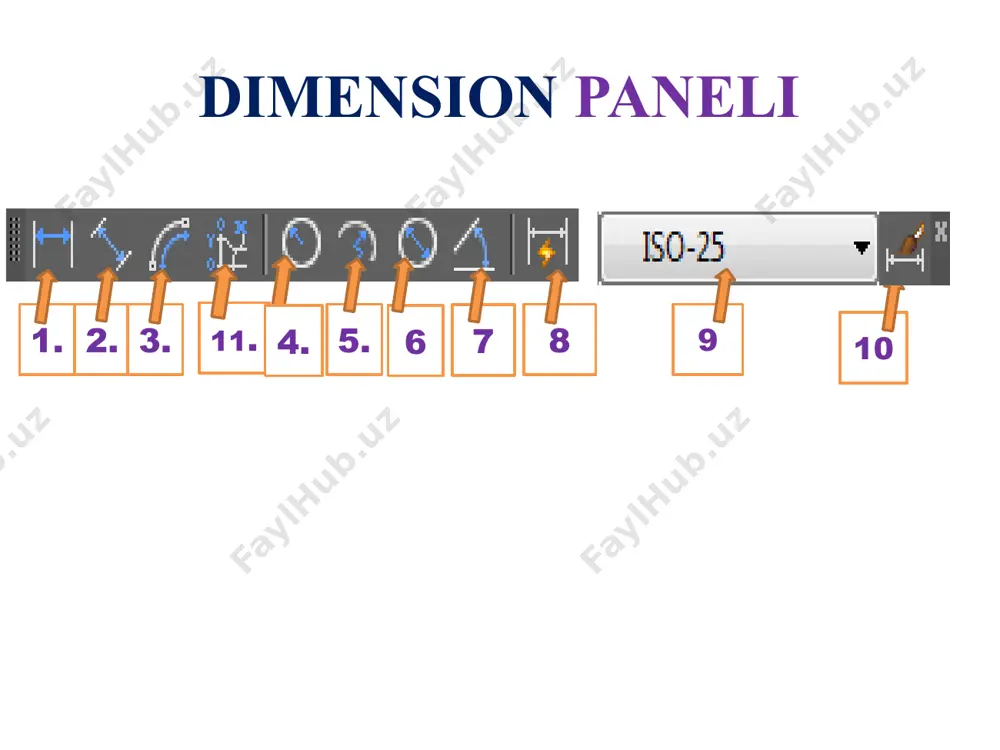

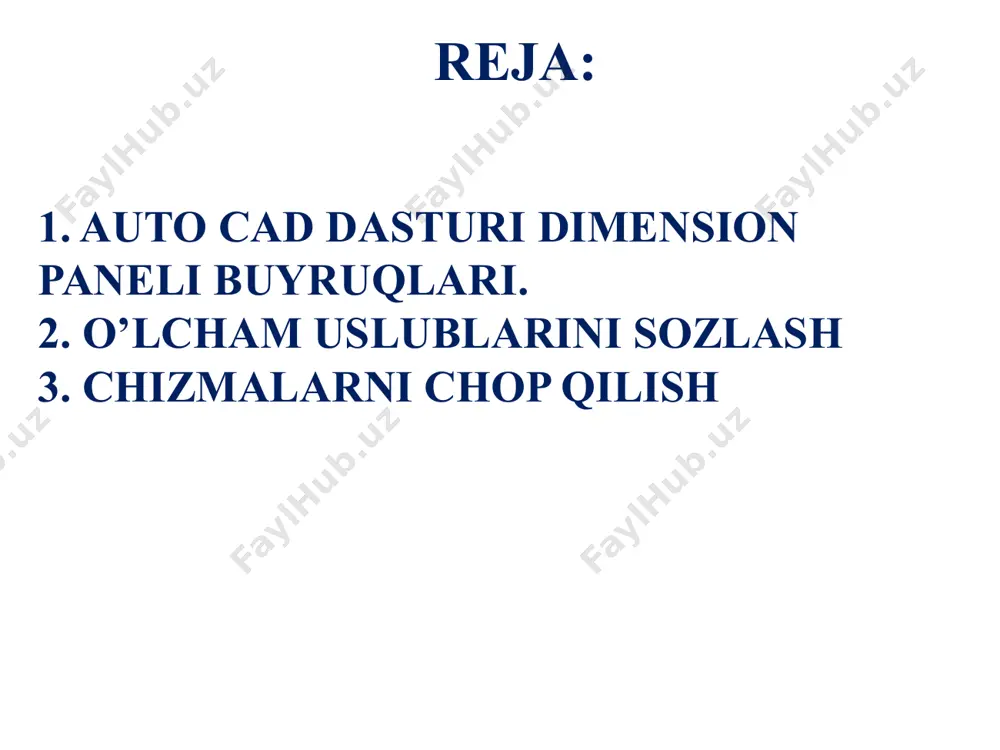

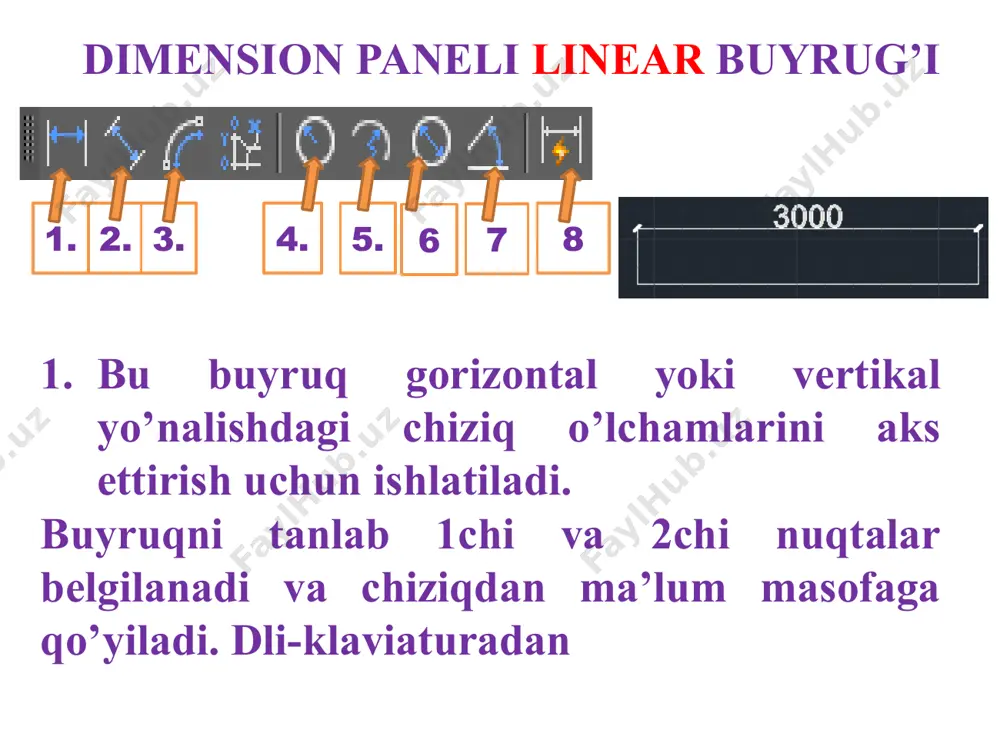

o’zbekiston respublikasi oliy va o’rta maxsus ta’lim vazirligi toshkent arxitektura qurilish instituti autocad дастури dimension панели буйруқлари вазифалари. 09:23:21 20.05.2022 1 1. auto cad dasturi dimension paneli buyruqlari. 2. o’lcham uslublarini sozlash 3. chizmalarni chop qilish reja: dimension paneli 1. 2. 3. 11. 5. 6 7 8 9 10 4. dimension paneli linear buyrug’i 1. 2. 3. 4. 5. 6 7 8 bu buyruq gorizontal yoki vertikal yo’nalishdagi chiziq o’lchamlarini aks ettirish uchun ishlatiladi. buyruqni tanlab 1chi va 2chi nuqtalar belgilanadi va chiziqdan ma’lum masofaga qo’yiladi. dli-klaviaturadan dimension paneli aligned buyrug’i 1. 2. 3. 4. 5. 6 7 8 2. bu buyruq burchak ostidagi chiziq o’lchamlarini aks ettirish uchun ishlatiladi. buyruqni tanlab 1chi va 2chi nuqtalar belgilanadi va chiziqdan ma’lum masofaga qo’yiladi. dal-klaviaturadan dimension paneli arc length buyrug’i 1. 2. 3. 4. 5. 6 7 8 3. bu buyruq yoy o’lchamlarini aks ettirish uchun ishlatiladi. buyruqni tanlab yoy belgilanadi va …

2 / 23

6 7 8 8. bu buyruq chiziqlar orasidagi barchа chiziqlar orasidagi o’lchamni aks ettirish uchun ishlatiladi. buyruqni tanlab chiziqlar tanlanadi, enter va ma’lum masofaga qo’yiladi. qdim-klaviaturadan dimension paneli ordinate buyrug’i 1. 2. 3. 7 8 11. bu buyruq ishchi oynada ko’rsatilgan nuqtani koordinasini aniqlaydi. x va y o’qlar bo’yicha. 11. dimension paneli baseline buyrug’i 1. 2. 3. 7 8 12. bu buyruq chizmada bazaviy nuqta bo’yicha qolgan o’lchamlarni aniqlaydi. 11. 12. 13. dimension paneli continue buyrug’i 1. 2. 3. 7 8 13. bu buyruq chizmada parallel chiziqlarni ketma-ket o’lchamlarini aniqlaydi. boshlang’ich o’lcham asosida davomettiriladi. 11. 12. 13. dimension style (d-probel) lines symbols and arrows text primary units chizmalarni chop qilish auto cad dasturida chizmalarni chop qilish uchun (ctrl+p) tugmalari bosiladi. 1. window buyrug’i orqali chop qilinadigan soha ko’rsatiladi. 2. chizmani qog’ozda joylashishi ko’rsatiladi. 3. oynadan qog’oz o’lchami tanlanadi. 4. qog’ozda to’liq yoki to’liqmas joylashishi ko’rsatiladi. 5. printer tanlanadi yoki rasm …

3 / 23

autocad dasturi dimension paneli buyruqlari - Page 3

4 / 23

autocad dasturi dimension paneli buyruqlari - Page 4

5 / 23

autocad dasturi dimension paneli buyruqlari - Page 5
