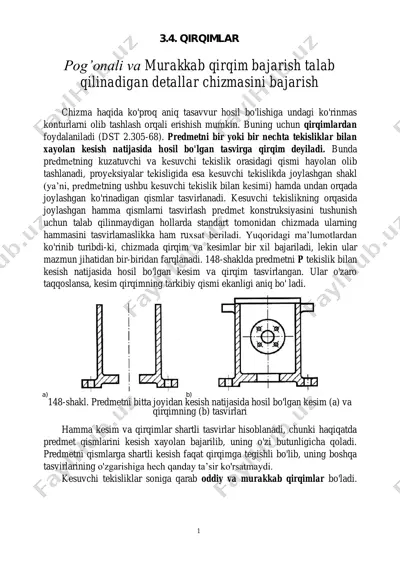

3.4. qirqimlar 1 pog’onali va murakkab qirqim bajarish talab qilinadigan detallar chizmasini bajarish chizma haqida ko'proq aniq tasavvur hosil bo'lishiga undagi ko'rinmas konturlarni olib tashlash orqali erishish mumkin. buning uchun qirqimlardan foydalaniladi (dst 2.305-68). predmetni bir yoki bir nechta tekisliklar bilan xayolan kesish natijasida hosil bo'lgan tasvirga qirqim deyiladi. bunda prеdmеtning kuzatuvchi va kеsuvchi tеkislik orasidagi qismi hayolan olib tashlanadi, proyеksiyalar tеkisligida esa kеsuvchi tеkislikda joylashgan shakl (ya’ni, prеdmеtning ushbu kеsuvchi tеkislik bilan kеsimi) hamda undan orqada joylashgan ko'rinadigan qismlar tasvirlanadi. kesuvchi tеkislikning orqasida joylashgan hamma qismlarni tasvirlash prеdmеt konstruksiyasini tushunish uchun talab qilinmaydigan hollarda standart tomonidan chizmada ularning hammasini tasvirlamaslikka ham ruхsat beriladi. yuqoridagi ma’lumotlardan ko'rinib turibdi-ki, chizmada qirqim va kesimlar bir xil bajariladi, lekin ular mazmun jihatidan bir-biridan farqlanadi. 148-shaklda predmetni p tekislik bilan kesish natijasida hosil bo'lgan kesim va qirqim tasvirlangan. ular o'zaro taqqoslansa, kesim qirqimning tarkibiy qismi ekanligi aniq bo' ladi. hamma kesim va qirqimlar shartli …

2 / 5

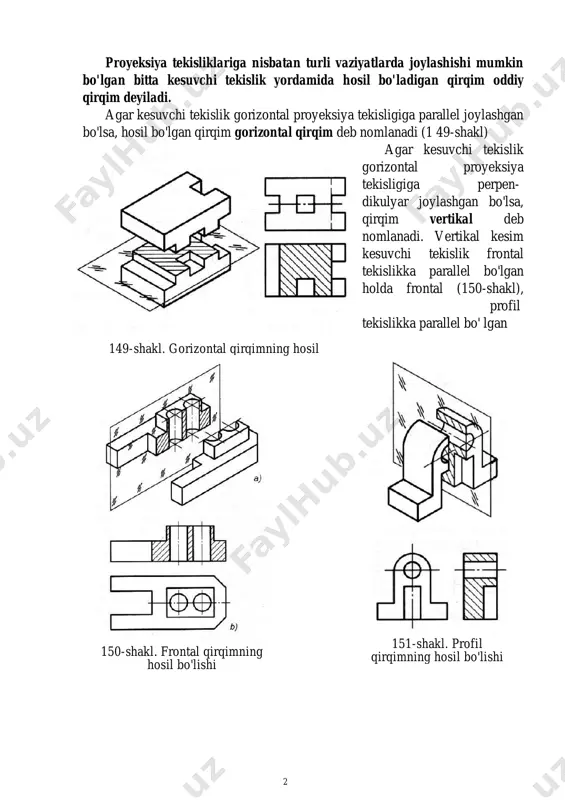

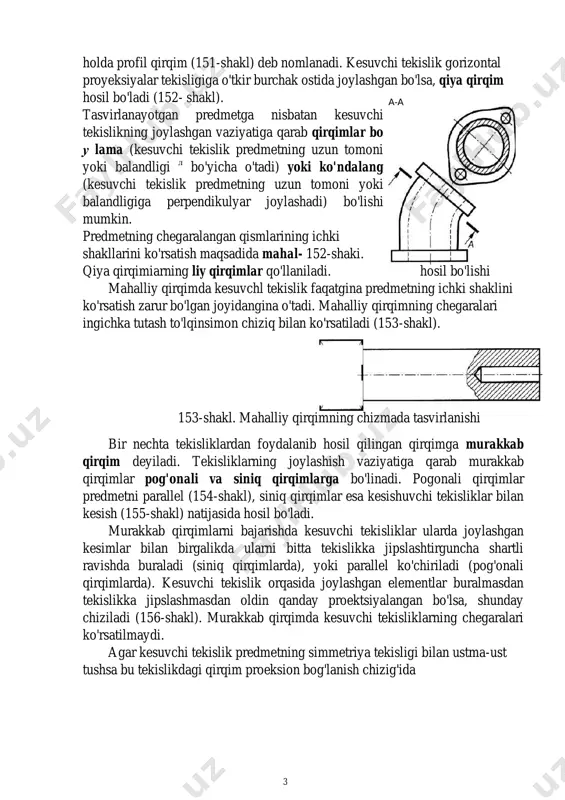

agar kesuvchi tekislik gorizontal proyeksiya tekisligiga parallel joylashgan bo'lsa, hosil bo'lgan qirqim gorizontal qirqim deb nomlanadi (1 49-shakl) agar kesuvchi tekislik gorizontal proyeksiya tekisligiga perpen- dikulyar joylashgan bo'lsa, qirqim vertikal deb nomlanadi. vertikal kesim kesuvchi tekislik frontal tekislikka parallel bo'lgan holda frontal (150-shakl), profil tekislikka parallel bo' lgan 3 a-a holda profil qirqim (151-shakl) deb nomlanadi. kesuvchi tekislik gorizontal proyeksiyalar tekisligiga o'tkir burchak ostida joylashgan bo'lsa, qiya qirqim hosil bo'ladi (152- shakl). tasvirlanayotgan predmetga nisbatan kesuvchi tekislikning joylashgan vaziyatiga qarab qirqimlar bo у lama (kesuvchi tekislik predmetning uzun tomoni yoki balandligi л bo'yicha o'tadi) yoki ko'ndalang (kesuvchi tekislik predmetning uzun tomoni yoki balandligiga perpendikulyar joylashadi) bo'lishi mumkin. predmetning chegaralangan qismlarining ichki shakllarini ko'rsatish maqsadida mahal- 152-shaki. qiya qirqimiarning liy qirqimlar qo'llaniladi. hosil bo'lishi mahalliy qirqimda kesuvchl tekislik faqatgina predmetning ichki shaklini ko'rsatish zarur bo'lgan joyidangina o'tadi. mahalliy qirqimning chegaralari ingichka tutash to'lqinsimon chiziq bilan ko'rsatiladi (153-shakl). bir nechta tekisliklardan foydalanib …

3 / 5

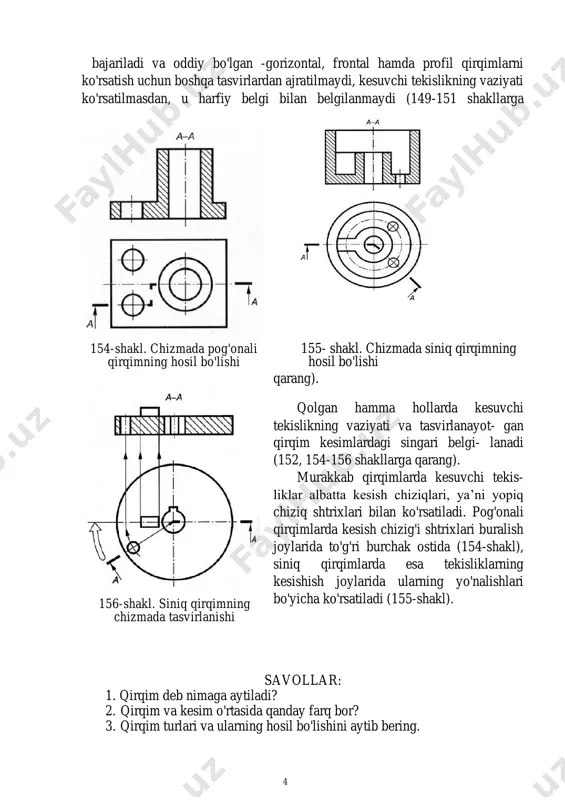

6-shakl). murakkab qirqimda kesuvchi tekisliklarning chegaralari ko'rsatilmaydi. agar kesuvchi tekislik predmetning simmetriya tekisligi bilan ustma-ust tushsa bu tekislikdagi qirqim proeksion bog'lanish chizig'ida 153-shakl. mahalliy qirqimning chizmada tasvirlanishi 4 154-shakl. chizmada pog'onali qirqimning hosil bo'lishi 156-shakl. siniq qirqimning chizmada tasvirlanishi bajariladi va oddiy bo'lgan -gorizontal, frontal hamda profil qirqimlarni ko'rsatish uchun boshqa tasvirlardan ajratilmaydi, kesuvchi tekislikning vaziyati ko'rsatilmasdan, u harfiy belgi bilan belgilanmaydi (149-151 shakllarga qarang). qolgan hamma hollarda kesuvchi tekislikning vaziyati va tasvirlanayot- gan qirqim kesimlardagi singari belgi- lanadi (152, 154-156 shakllarga qarang). murakkab qirqimlarda kesuvchi tekis- liklar albatta kesish chiziqlari, ya’ni yopiq chiziq shtrixlari bilan ko'rsatiladi. pog'onali qirqimlarda kesish chizig'i shtrixlari buralish joylarida to'g'ri burchak ostida (154-shakl), siniq qirqimlarda esa tekisliklarning kesishish joylarida ularning yo'nalishlari bo'yicha ko'rsatiladi (155-shakl). savollar: 1. qirqim deb nimaga aytiladi? 2. qirqim va kesim o'rtasida qanday farq bor? 3. qirqim turlari va ularning hosil bo'lishini aytib bering. 155- shakl. chizmada siniq qirqimning hosil bo'lishi 5 …

4 / 5

5 / 5
