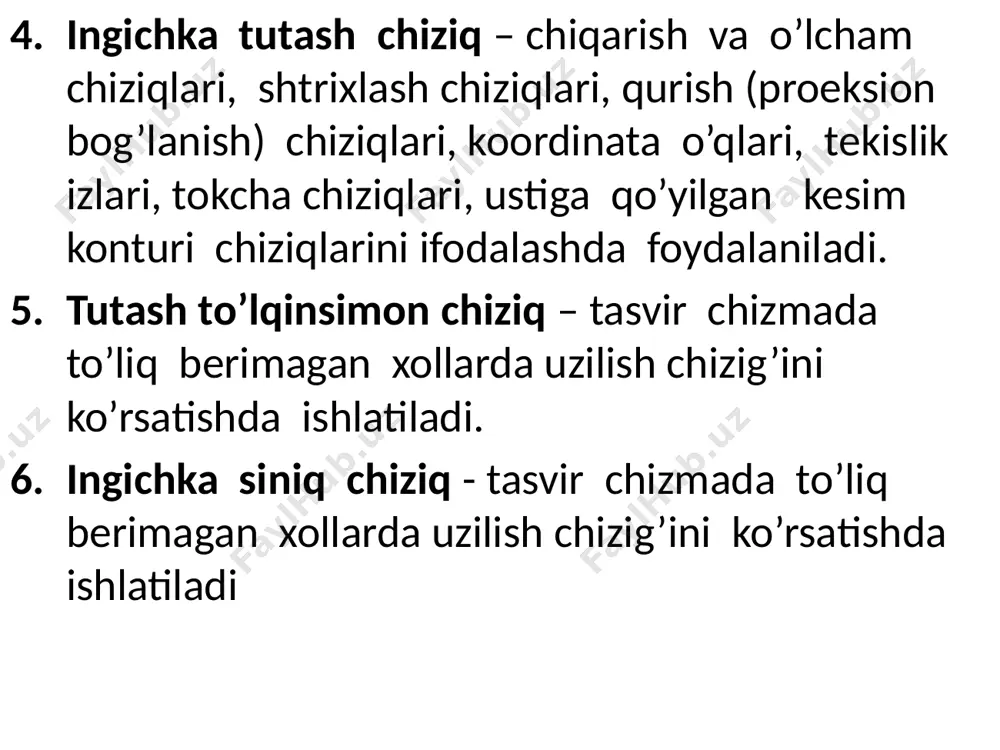

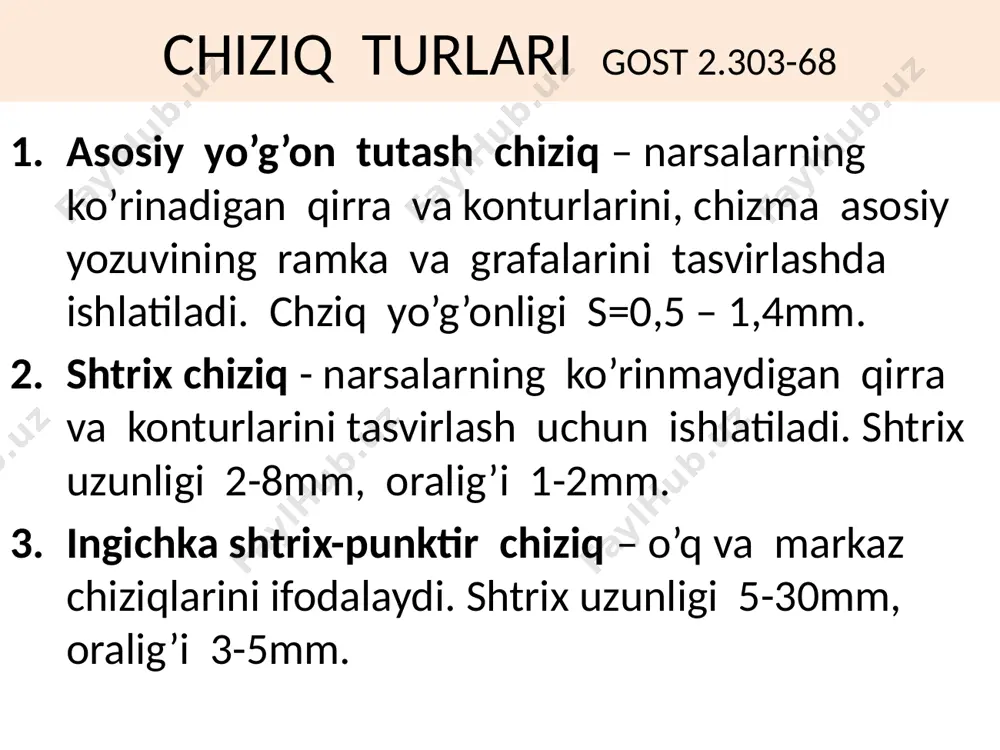

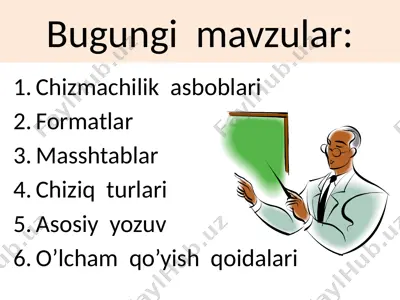

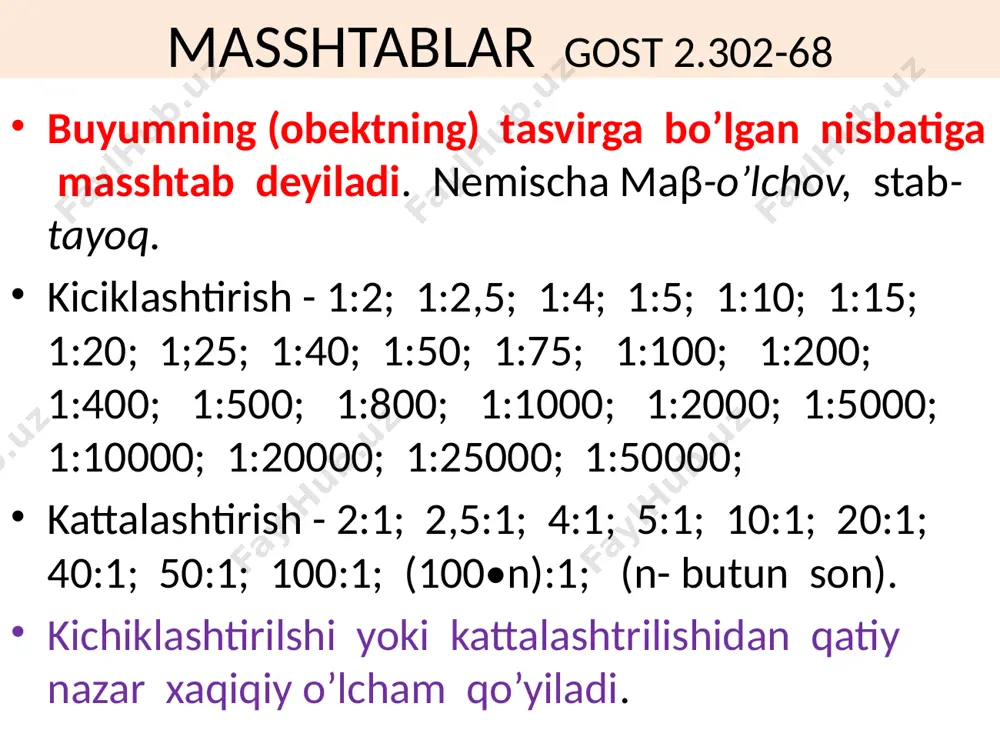

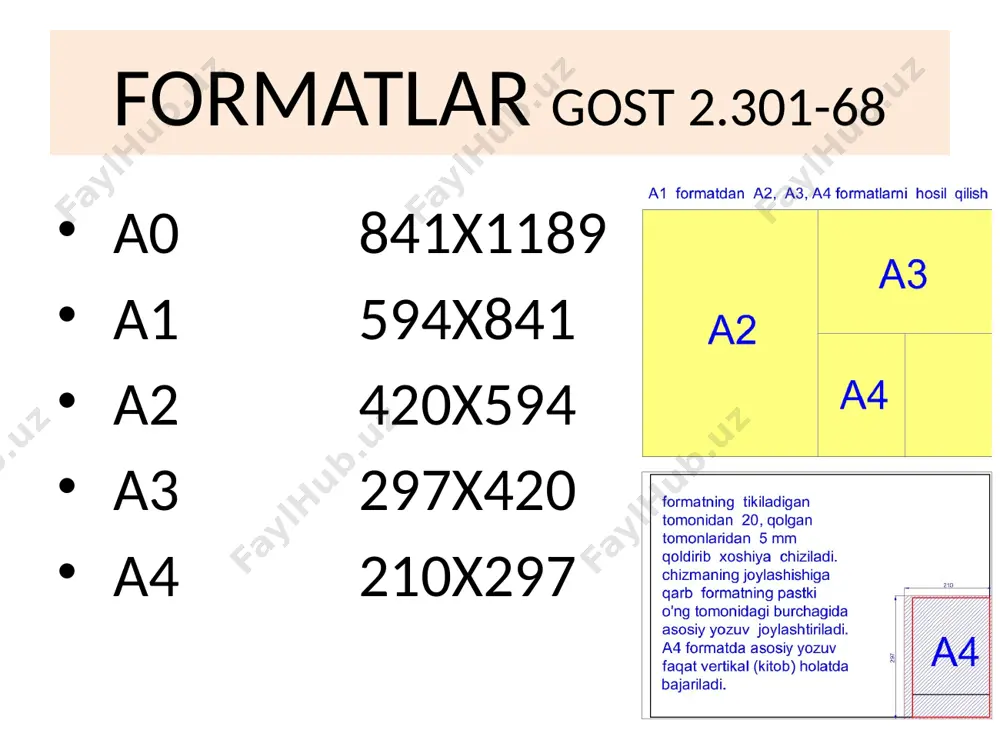

bugungi mavzular: bugungi mavzular: chizmachilik asboblari formatlar masshtablar chiziq turlari asosiy yozuv o’lcham qo’yish qoidalari formatlar gost 2.301-68 a0 841x1189 a1 594x841 a2 420x594 a3 297x420 a4 210x297 masshtablar gost 2.302-68 buyumning (obektning) tasvirga bo’lgan nisbatiga masshtab deyiladi. nemischa maβ-o’lchov, stab-tayoq. kiciklashtirish - 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1;25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000; 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000; kattalashtirish - 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1; (100•n):1; (n- butun son). kichiklashtirilshi yoki kattalashtrilishidan qatiy nazar xaqiqiy o’lcham qo’yiladi. chiziq turlari gost 2.303-68 asosiy yo’g’on tutash chiziq – narsalarning ko’rinadigan qirra va konturlarini, chizma asosiy yozuvining ramka va grafalarini tasvirlashda ishlatiladi. chziq yo’g’onligi s=0,5 – 1,4mm. shtrix chiziq - narsalarning ko’rinmaydigan qirra va konturlarini tasvirlash uchun ishlatiladi. shtrix uzunligi 2-8mm, oralig’i 1-2mm. ingichka shtrix-punktir chiziq – o’q va markaz chiziqlarini ifodalaydi. shtrix uzunligi 5-30mm, oralig’i 3-5mm. ingichka tutash chiziq – …

2 / 15

dalari gost 2.307-68 cizmalarda o’lchamlarning umumiy miqdori mumkin qadar kam, lekin buyumni tayyorlash va tekshirish uchun yetarli bo’lishi lozim. chiqarish chizig’i o’lcham qo’yiladigan kesmaga perpendikulyar, o’lcham chizig’i esa parallel qilib qo’yiladi. ba’zi hollarda o’lcham qo’yiladigan kesma bilan parallelogrmm hosil qilishi mumkin. asosiy chiziqdan birinchi o’lcham chizig’igacha kamida 6mm bo’ladi. parallel o’lcham chiziqlari orasidagi masofa kamida 6-10mm bo’ladi. chiqarish chiziqlari o’lcham chizig’idan 1-5 mm chiqib turishi kerak. parallel o’lcham chiziqlari qo’yilayotganda avval kichigi tasvirga yaqinroq qo’yiladi. o’lcham chiziqlari mumkin qadar kesishmasligi kerak. o’lcham qo’yilayotgan masofa 12 mm dan kichik bo’lsa strelka tashqariga chiqariladi. yassi detalning bir proeksiyadagi tasvirida qalinligini ko’rsatuvchi o’lcham soni oldiga lotincha s harfi qo’yiladi. uzun detalning bir proeksiyadagi tasvirida, uzunligini ko’rsatuvchi o’lcham soni oldiga lotincha ℓ harfi qo’yiladi. radius o’lchamini ko’rsatish uchun o’lcham soni oldiga lotincha bosh r harfi yoziladi. o’lcham chizig’i yoy markazidan chiqariladi. diametrni ko’rsatish uchun o’lcham soni oldiga ø belgisi yoziladi. kvadrat elementi kattaligini ko’rsatuvchi …

3 / 15

hik) tegishli bo’lgan o’lchamlarni, shu elementning formasi yaqqolroq ko’rinadigan joyga gruppalashtirib qo’yish tavsiya etiladi. o’lcham strelkasining tuzilishi strelkaning formasi strelka qo’yish uchun joy yetarli bo’lmaganda, uni 45°li chiziqcha yoki aniq ko’rinuvchi nuqta bilan almashtiriladi. adabiyotlar mashinasozlik chizmachiligi kursi. qirg’izboyev yu. sobitov e. odilov p. va boshqalar. mashinasozlik chizmachiligidan spravochnik. to’xtayev a. abramyan y. p. chizma geometriya kursi. murodov sh. k. hakimov l. odilov p. shomurodov a . jumayev m. gidrotexniklar uchun chizma geometriya murodov sh. k. chizma geometriya kursi. ismatullayev r. chizma geometriya kursi. raxmonov i. image1.wmf image2.jpeg image3.jpeg image4.jpeg image5.jpeg image6.jpeg /docprops/thumbnail.jpeg
