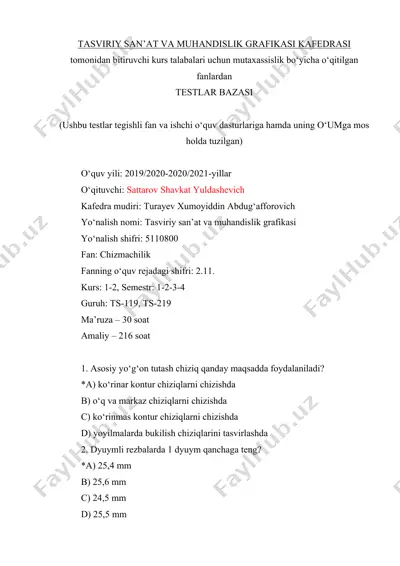

1 / 20

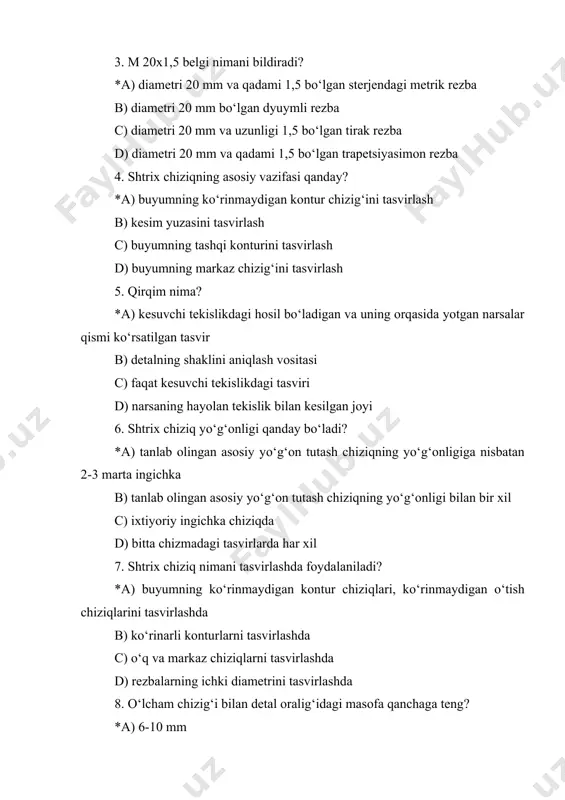

tasviriy san’at va muhandislik grafikasi kafedrasi tomonidan bitiruvchi kurs talabalari uchun mutaxassislik bo‘yicha o‘qitilgan fanlardan testlar bazasi (ushbu testlar tegishli fan va ishchi o‘quv dasturlariga hamda uning o‘umga mos holda tuzilgan) o‘quv yili: 2019/2020-2020/2021-yillar o‘qituvchi: sattarov shavkat yuldashevich kafedra mudiri: turayev xumoyiddin abdug‘afforovich yo‘nalish nomi: tasviriy san’at va muhandislik grafikasi yo‘nalish shifri: 5110800 fan: chizmachilik fanning o‘quv rejadagi shifri: 2.11. kurs: 1-2, semestr: 1-2-3-4 guruh: ts-119, ts-219 ma’ruza – 30 soat amaliy – 216 soat 1. asosiy yo‘g‘on tutash chiziq qanday maqsadda foydalaniladi? *a) ko‘rinar kontur chiziqlarni chizishda b) o‘q va markaz chiziqlarni chizishda c) ko‘rinmas kontur chiziqlarni chizishda d) yoyilmalarda bukilish chiziqlarini tasvirlashda 2. dyuymli rezbalarda 1 dyuym qanchaga teng? *a) 25,4 mm b) 25,6 mm c) 24,5 mm d) 25,5 mm 3. m 20x1,5 belgi nimani bildiradi? *a) diametri 20 mm va qadami 1,5 bo‘lgan sterjendagi metrik rezba b) diametri 20 mm bo‘lgan dyuymli rezba c) diametri 20 …

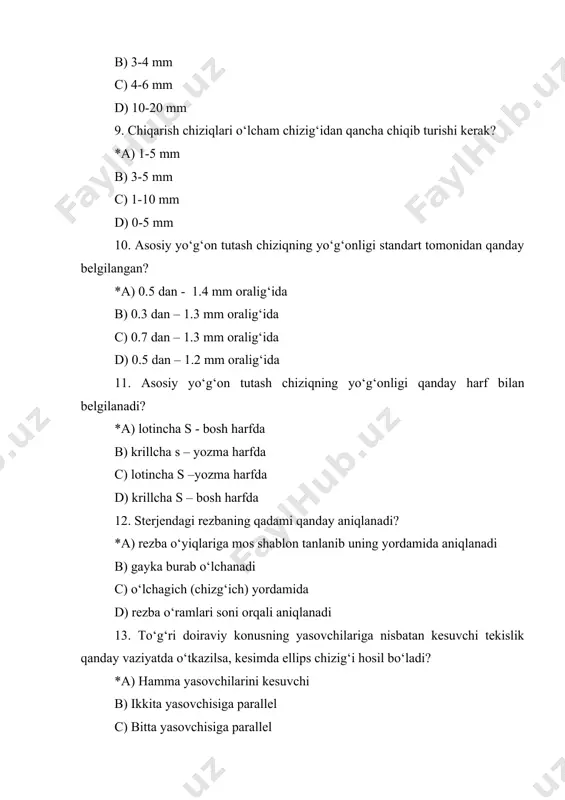

2 / 20

umning ko‘rinmaydigan kontur chiziqlari, ko‘rinmaydigan o‘tish chiziqlarini tasvirlashda b) ko‘rinarli konturlarni tasvirlashda c) o‘q va markaz chiziqlarni tasvirlashda d) rezbalarning ichki diametrini tasvirlashda 8. o‘lcham chizig‘i bilan detal oralig‘idagi masofa qanchaga teng? *a) 6-10 mm b) 3-4 mm c) 4-6 mm d) 10-20 mm 9. chiqarish chiziqlari o‘lcham chizig‘idan qancha chiqib turishi kerak? *a) 1-5 mm b) 3-5 mm c) 1-10 mm d) 0-5 mm 10. asosiy yo‘g‘on tutash chiziqning yo‘g‘onligi standart tomonidan qanday belgilangan? *a) 0.5 dan - 1.4 mm oralig‘ida b) 0.3 dan – 1.3 mm oralig‘ida c) 0.7 dan – 1.3 mm oralig‘ida d) 0.5 dan – 1.2 mm oralig‘ida 11. asosiy yo‘g‘on tutash chiziqning yo‘g‘onligi qanday harf bilan belgilanadi? *a) lotincha s - bosh harfda b) krillcha s – yozma harfda c) lotincha s –yozma harfda d) krillcha s – bosh harfda 12. sterjendagi rezbaning qadami qanday aniqlanadi? *a) rezba o‘yiqlariga mos shablon tanlanib uning yordamida …

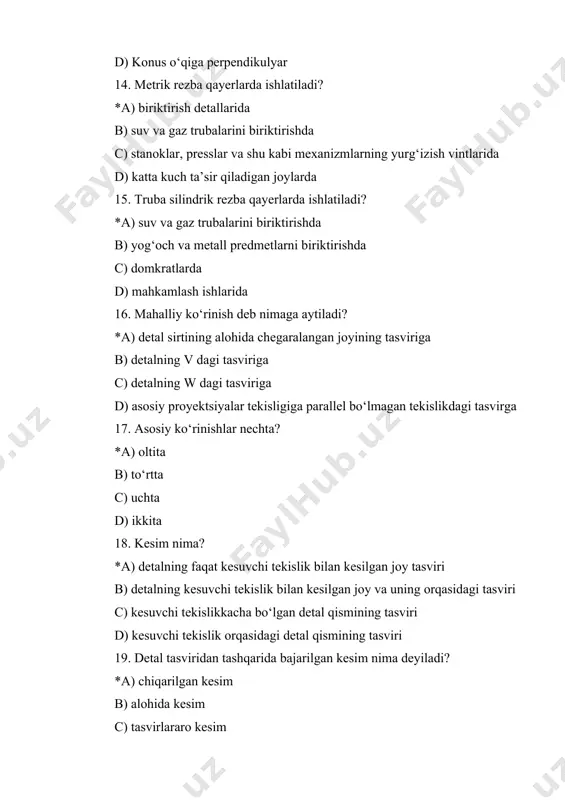

3 / 20

o‘rinishlar nechta? *a) oltita b) to‘rtta c) uchta d) ikkita 18. kesim nima? *a) detalning faqat kesuvchi tekislik bilan kesilgan joy tasviri b) detalning kesuvchi tekislik bilan kesilgan joy va uning orqasidagi tasviri c) kesuvchi tekislikkacha bo‘lgan detal qismining tasviri d) kesuvchi tekislik orqasidagi detal qismining tasviri 19. detal tasviridan tashqarida bajarilgan kesim nima deyiladi? *a) chiqarilgan kesim b) alohida kesim c) tasvirlararo kesim d) nosimmetrik kesim 20. simmetrik detallarning qirqimida qanday soddalashtirishlarga yo‘l qo‘yiladi? *a) ko‘rinishning yarmini qirqimning yarmi bilan birlashtirishga b) detalning bir qismini qo‘shimcha tasvirlashga c) detalning qirqilgan joyini shtrixlamaslikka d) detalning qirqimlarini qarama-qarshi shtrixlashga 21. qaysi format vertikal holda joylashtiriladi? *a) a4 b) a3 c) a2 d) a1 22. kesuvchi tekisliklar o‘zaro parallel joylashgan bo‘lsa, qanday qirqim hosil bo‘ladi? *a) pog‘onali qirqim b) siniq qirqim c) mahalliy qirqim d) murakkab qirqim 23. bino va inshootlarning tashqi ko‘rinishi nima deyiladi? *a) fasad b) reja c) umumiy ko‘rinish …

4 / 20

ay? *a) 297 x 420 b) 297 x 410 c) 594 x 841 d) 594 x 420 29. detalning qanday o‘lchami soni oldiga l belgi qo‘yiladi? *a) uzunlik b) gabarit c) qalinlik d) diametr 30. qaysi qatorda faqat kichraytirish masshtablari berilgan? *a) 1:2, 1:5, 1:10 b) 2:1, 1:1, 1:5 c) 1:5, 1:10, 2:1 d) 5:1, 2:1, 10:1 31. qaysi qatorda faqat kattalashtirish masshtablari berilgan? *a) 5:1, 2:1, 10:1 b) 1:5, 1:10, 2:1 c) 1:2, 1:5, 1:10 d) 2:1, 1:1, 1:5 32. qanday sharoitda masshtab belgisi oldiga m harfi qo‘yilmaydi? *a) asosiy yozuvning maxsus grafasida yozilganda b) xaqiqiy kattalikda chizilsa c) mahalliy ko‘rinishda d) chizma ustiga yozilganda 33. chizma shriftlari qanday qiyalikda yoziladi? *a) 75( b) 85( c) 45( d) 30( 34. 14 shriftning yozma harf balandliklari qancha mm bo‘ladi? *a) 10 mm b) 8 mm c) 7 mm d) 5 mm 35. 10 shriftning yozma harf balandliklari qancha mm bo‘ladi? …

5 / 20

‘ri chiziq b) tik chiziq c) gorizantal chiziq d) profil chiziq 43. sferaning eng katta paralleli nima deyiladi? *a) ekvator b) parallel c) qutb d) meridian 44. oltita bir xil kvadratlardan tuzilgan geometrik jism nima deyiladi? *a) kub b) prizma c) sfera d) konus 45. ko‘rinish deb nimaga aytiladi? *a) narsaning kuzatuvchiga ko‘rinib turgan tomonining tasviri b) buyumning kontur tasvirini o‘z ichiga olgan hujjat c) buyumning geometrik shaklini aniqlovchi hujjat d) buyumning geometrik shaklini aniqlovchi standart talabi 46. jismning chapdan ko‘rinishi olddan ko‘rinishga nisbatan qayerda joylashtiriladi? *a) o‘ng yonida b) ostida c) ustida d) chap yonida 47. abu rayxon beruniy shar ichida besh xil muntazam ko‘pburchakliklar yasash mumkinligini chizmalar orqali isbotlab bergan. ular qaysi bandda ko‘rsatilgan? *a) tetraedr, geksaedr, oktaedr, dodekaedr, ikosaedr b) silindr, tetraedr, kub, oktaedr, piramida c) dodekaedr, ikosaedr, silindr, konus, piramida d) kub, konus, silindr, piramida, sfera 48. abu ali ibn sino mexanik asboblarning besh xilini chizmalar …
