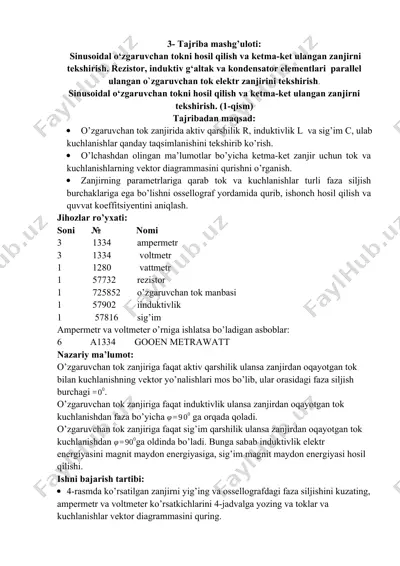

3- tajriba mashg’uloti: sinusoidal o‘zgaruvchan tokni hosil qilish va ketma-ket ulangan zanjirni tekshirish. rezistor, induktiv g‘altak va kondensator elementlari parallel ulangan o`zgaruvchan tok elektr zanjirini tekshirish. sinusoidal o‘zgaruvchan tokni hosil qilish va ketma-ket ulangan zanjirni tekshirish. (1-qism) tajribadan maqsad: · o’zgaruvchan tok zanjirida aktiv qarshilik r, induktivlik l va sig’im c, ulab kuchlanishlar qanday taqsimlanishini tekshirib ko’rish. · o’lchashdan olingan ma’lumotlar bo’yicha ketma-ket zanjir uchun tok va kuchlanishlarning vektor diagrammasini qurishni o’rganish. · zanjirning parametrlariga qarab tok va kuchlanishlar turli faza siljish burchaklariga ega bo’lishni ossellograf yordamida qurib, ishonch hosil qilish va quvvat koeffitsiyentini aniqlash. jihozlar ro’yxati: soni № nomi 3 1334 ampermetr 3 1334 voltmetr 1 1280 vattmetr 1 57732 rezistor 1 725852 o’zgaruvchan tok manbasi 1 57902 iinduktivlik 1 57816 sig’im ampermetr va voltmeter o’rniga ishlatsa bo’ladigan asboblar: 6 a1334 gooen metrawatt nazariy ma’lumot: o’zgaruvchan tok zanjiriga faqat aktiv qarshilik ulansa zanjirdan oqayotgan tok bilan kuchlanishning vektor yo’nalishlari …

2 / 11

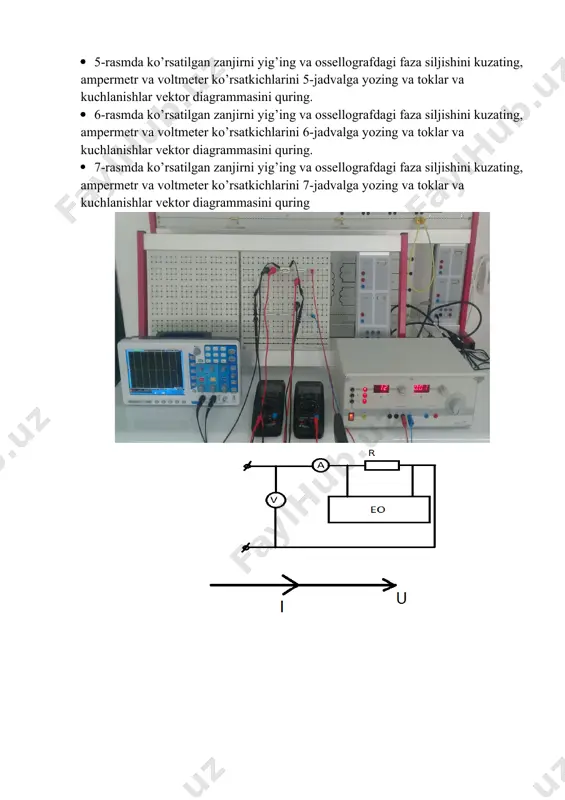

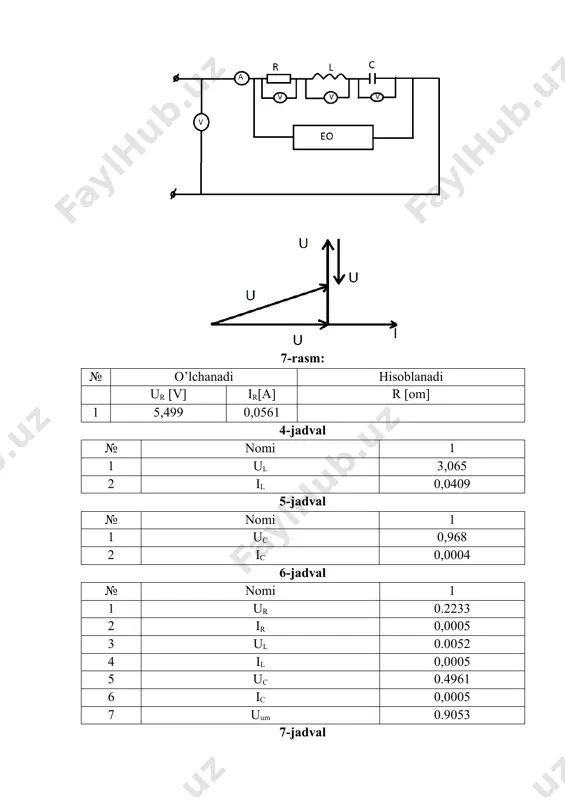

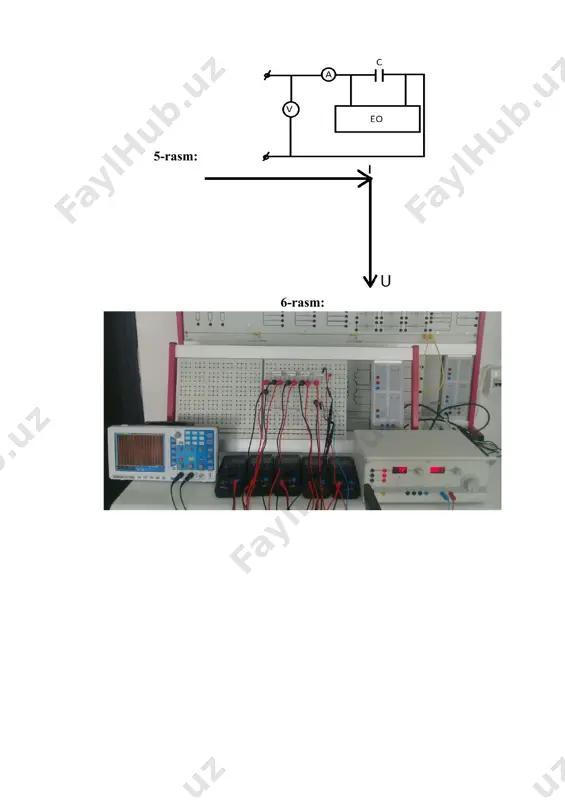

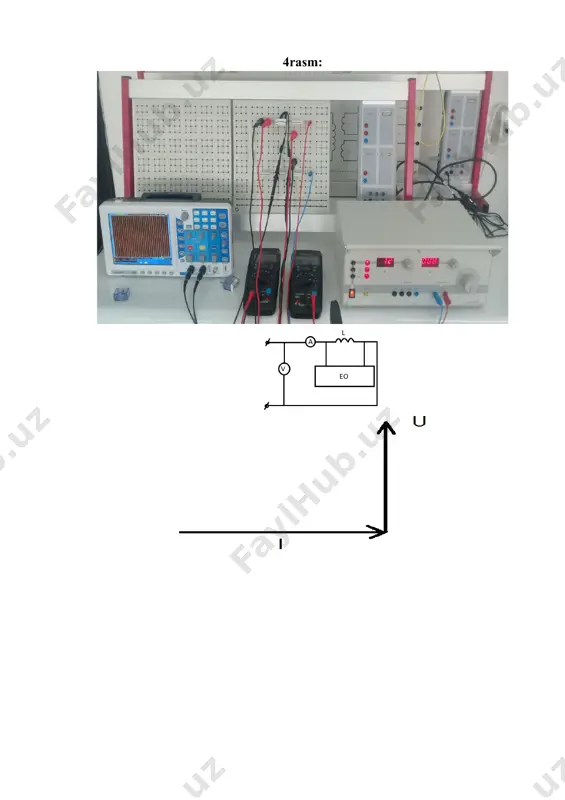

iagrammasini quring. · 6-rasmda ko’rsatilgan zanjirni yig’ing va ossellografdagi faza siljishini kuzating, ampermetr va voltmeter ko’rsatkichlarini 6-jadvalga yozing va toklar va kuchlanishlar vektor diagrammasini quring. · 7-rasmda ko’rsatilgan zanjirni yig’ing va ossellografdagi faza siljishini kuzating, ampermetr va voltmeter ko’rsatkichlarini 7-jadvalga yozing va toklar va kuchlanishlar vektor diagrammasini quring 4rasm: 5-rasm: 6-rasm: 7-rasm: № o’lchanadi hisoblanadi ur [v] ir[a] r [om] 1 5,499 0,0561 4-jadval № nomi 1 1 ul 3,065 2 il 0,0409 5-jadval № nomi 1 1 uc 0,968 2 ic 0,0004 6-jadval № nomi 1 1 ur 0.2233 2 ir 0,0005 3 ul 0.0052 4 il 0,0005 5 uc 0.4961 6 ic 0,0005 7 uum 0.9053 7-jadval tajriba mashg‘uloti savollari • o’zgaruvchan tok zanjirida aktiv qarshilik r, induktivlik l va sig’im c, ulashni kuchlanishlar qanday taqsimlanishini tushuntirib bering. • o’lchashdan olingan ma’lumotlar bo’yicha ketma-ket zanjir uchun tok va kuchlanishlarning vektor diagrammasini qurishni ko‘rsatib bering. • zanjirning parametrlariga qarab …

3 / 11

sig’im ampermetr va voltmeter o’rniga ishlatsa bo’ladigan asboblar: 6 a1334 gooen metrawatt nazariy ma’lumot: ma’lumki parallel ulangan zanjirning elementlari bir xil qiymatdagi kuchlanish ta’sirida bo’ladi. mazkur laboratoriya ishida iste’molchilarni o’zgaruvchan tok zanjirida parallel ulashning quyidagi hollari o’rganiladi: a) aktiv o’tkazuvchanlik g bilan induktiv ғaltak lni parallel ulash b) aktiv o’tkazuvchanlik g bilan kondensator c ni parallel ulash v) umumiy holda esa g, l va c elemntlarni parallel ulashdir. parallel zanjirning xar bir shaxobchasidagi tok om qonuniga binoan quyidagi tartibda aniqlanadi: a) aktiv o’tkazuvchanlik shaxobchasidagi tok: ig=g . u bu erda: ig – aktiv o’tkazuvchanlikli rezistor r orqali o’tuvchi tok, a; u-tarmoqning kuchlanishi, v; g-rezistorning o’tkazuvchanligi, om-1. b) induktiv ғaltakli shaxobchadagi tok if= bl . u bu erda if – induktiv ғaltak orqali o’tuvchi tok, a; bl - induktiv ғaltakning o’tkazuvchanligi, om-1; o’zgaruvchan tokning burchak chastotasi; o’zgaruvchan tokning chastotasi, gst; l –ғaltakning induktivligi, gn. v) kondensatorli shaxobchadagi tok ic=bc . u …

4 / 11

ni: r=pg+pf+pc ishni bajarish tartibi: · 8-rasmda ko’rsatilgan zanjirni yig’ing va ossellografdagi faza siljishini kuzating, ampermetr va voltmeter ko’rsatkichlarini 8-jadvalga yozing va toklar va kuchlanishlar vektor diagrammasini quring. · 9-rasmda ko’rsatilgan zanjirni yig’ing va ossellografdagi faza siljishini kuzating, ampermetr va voltmeter ko’rsatkichlarini 9-jadvalga yozing va toklar va kuchlanishlar vektor diagrammasini quring. · 10-rasmda ko’rsatilgan zanjirni yig’ing va ossellografdagi faza siljishini kuzating, ampermetr va voltmeter ko’rsatkichlarini 10-jadvalga yozing va toklar va kuchlanishlar vektor diagrammasini quring. 9- rasm: 10-rasm: № nomi 1 1 ur 6.011 2 ir 0.0612 3 uc 6.011 4 ic 0,0004 5 ium 0.0613 8-jadval: № nomi 1 1 ur 5.696 2 ir 0,0579 3 ul 5.696 4 il 0.0819 5 ium 0.1397 9-jadval: № nomi 1 1 ur 5.702 2 ir 0,0579 3 ul 5.702 4 il 0,0017 5 uc 5.702 6 ic 0,0819 7 uum 5.702 8 ium 0.1399 10-jadval: tajriba mashg‘uloti savollari • o’zgaruvchan tok zanjirida …

5 / 11

ini tekshirish . sinusoidal o‘zgaruvchan tokni hosil qili sh va ketma - ket ulangan zanjirni tekshirish. ( 1 - qism ) tajribadan maqsad: · o’zgaruvchan tok zanjirida aktiv qarshilik r, induktivlik l va sig’im c, ulab kuchlanishlar qanday taqsimlanishini tekshirib ko’rish. · o’lchashdan olingan ma’lumotlar bo’yicha ketma - ket zanjir uchun tok va kuchlanishlarning vektor diagrammasini qurishni o’rganish. · zanjirning parametrlariga qarab tok va kuchlanishlar turli faza siljis h burchaklariga ega bo’lishni ossellograf yordamida qurib, ishonch hosil qilish va quvvat koeffitsiyentini aniqlash. jihozlar ro’yxati: soni № nomi 3 1334 ampermetr 3 1334 voltmetr 1 1280 vattmetr 1 57732 rezistor 1 725852 o’zgaruvchan tok manbasi 1 57902 iinduktivlik 1 57816 sig’im ampermetr va voltmeter o’rniga ishlatsa bo’ladigan asbobl ar: 6 a1334 gooen metrawatt nazariy ma’lumot: o’zgaruvchan tok zanjiriga faqat aktiv qarshilik ulansa zanjirdan oqayotgan tok bilan kuchlanishning vektor yo’nalishlari mos bo’lib, ular orasidagi faza siljish burchagi = 0 0 . o’zgar …
