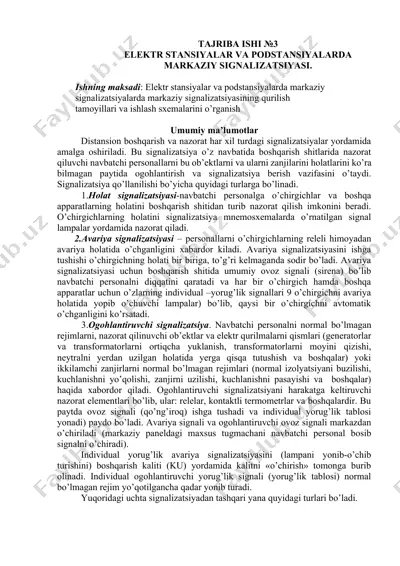

тajriba ishi №3 elektr stansiyalar va podstansiyalarda markaziy signalizatsiyasi. ishning maksadi: elektr stansiyalar va podstansiyalarda markaziy signalizatsiyalarda markaziy signalizatsiyasining qurilish tamoyillari va ishlash sxemalarini o’rganish umumiy ma’lumotlar distansion boshqarish va nazorat har xil turdagi signalizatsiyalar yordamida amalga oshiriladi. bu signalizatsiya o’z navbatida boshqarish shitlarida nazorat qiluvchi navbatchi personallarni bu ob’ektlarni va ularni zanjilarini holatlarini ko’ra bilmagan paytida ogohlantirish va signalizatsiya berish vazifasini o’taydi. signalizatsiya qo’llanilishi bo’yicha quyidagi turlarga bo’linadi. 1.holat signalizatsiyasi-navbatchi personalga o’chirgichlar va boshqa apparatlarning holatini boshqarish shitidan turib nazorat qilish imkonini beradi. o’chirgichlarning holatini signalizatsiya mnemosxemalarda o’rnatilgan signal lampalar yordamida nazorat qiladi. 2.avariya signalizatsiyasi – personallarni o’chirgichlarning releli himoyadan avariya holatida o’chganligini xabardor kiladi. avariya signalizatsiyasini ishga tushishi o’chirgichning holati bir biriga, to’g’ri kelmaganda sodir bo’ladi. avariya signalizatsiyasi uchun boshqarish shitida umumiy ovoz signali (sirena) bo’lib navbatchi personalni diqqatini qaratadi va har bir o’chirgich hamda boshqa apparatlar uchun o’zlarning individual –yorug’lik signallari 9 o’chirgichni avariya holatida yopib o’chuvchi …

2 / 7

adi. ogohlantiruvchi signalizatsiyani harakatga keltiruvchi nazorat elementlari bo’lib, ular: relelar, kontaktli termometrlar va boshqalardir. bu paytda ovoz signali (qo’ng’iroq) ishga tushadi va individual yorug’lik tablosi yonadi) paydo bo’ladi. avariya signali va ogohlantiruvchi ovoz signali markazdan o’chiriladi (markaziy paneldagi maxsus tugmachani navbatchi personal bosib signalni o’chiradi). individual yorug’lik avariya signalizatsiyasini (lampani yonib-o’chib turishini) boshqarish kaliti (ku) yordamida kalitni «o’chirish» tomonga burib olinadi. individual ogohlantiruvchi yorug’lik signali (yorug’lik tablosi) normal bo’lmagan rejim yo’qotilgancha qadar yonib turadi. yuqoridagi uchta signalizatsiyadan tashqari yana quyidagi turlari bo’ladi. 4.eslatuvchi signalizatsiya- personalga normal bo’lmagan yoki avariya rejimida qaysi releli himoyani ko’rsatuvchi relelari va avtomatika ishlaganini eslatib turadi. bunda boshqarish shitida «blinker ko’tarilmagan» degan tablo yonib turadi. 5.buyruq signalizatsiyasi- boshqarish shitini muhim ish joylari bilan bog’lab, navbatchiga boshqarish shitidan muhim farmoyish va buyruqlarni tez uzatish va ularni bajarilganligi haqida xabarnoma oladi. 6.chaqirish signalizatsiyasi- doimiy xizmat ko’rsatuvchi personallar bo’lmagan yordamchi sexlarning xonajoylariga u yerdagi qurilmalarning normal bo’lmagan holati yuzaga …

3 / 7

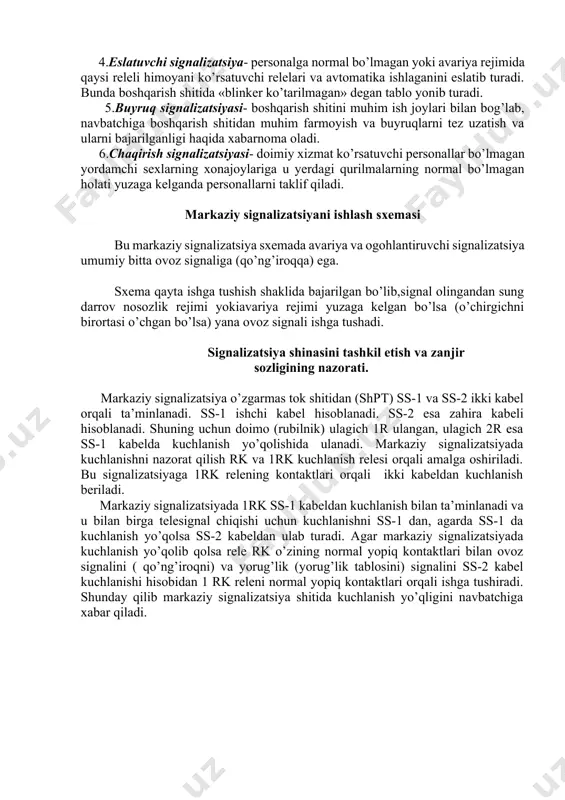

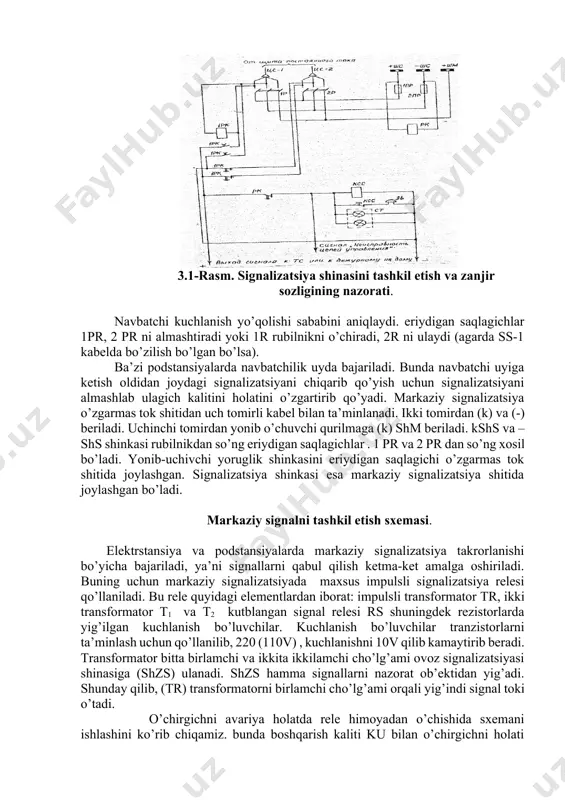

ira kabeli hisoblanadi. shuning uchun doimo (rubilnik) ulagich 1r ulangan, ulagich 2r esa ss-1 kabelda kuchlanish yo’qolishida ulanadi. markaziy signalizatsiyada kuchlanishni nazorat qilish rk va 1rk kuchlanish relesi orqali amalga oshiriladi. bu signalizatsiyaga 1rk relening kontaktlari orqali ikki kabeldan kuchlanish beriladi. markaziy signalizatsiyada 1rk ss-1 kabeldan kuchlanish bilan ta’minlanadi va u bilan birga telesignal chiqishi uchun kuchlanishni ss-1 dan, agarda ss-1 da kuchlanish yo’qolsa ss-2 kabeldan ulab turadi. agar markaziy signalizatsiyada kuchlanish yo’qolib qolsa rele rk o’zining normal yopiq kontaktlari bilan ovoz signalini ( qo’ng’iroqni) va yorug’lik (yorug’lik tablosini) signalini ss-2 kabel kuchlanishi hisobidan 1 rk releni normal yopiq kontaktlari orqali ishga tushiradi. shunday qilib markaziy signalizatsiya shitida kuchlanish yo’qligini navbatchiga xabar qiladi. 3.1-rasm. signalizatsiya shinasini tashkil etish va zanjir sozligining nazorati. navbatchi kuchlanish yo’qolishi sababini aniqlaydi. eriydigan saqlagichlar 1pr, 2 pr ni almashtiradi yoki 1r rubilnikni o’chiradi, 2r ni ulaydi (agarda ss-1 kabelda bo’zilish bo’lgan bo’lsa). ba’zi podstansiyalarda navbatchilik …

4 / 7

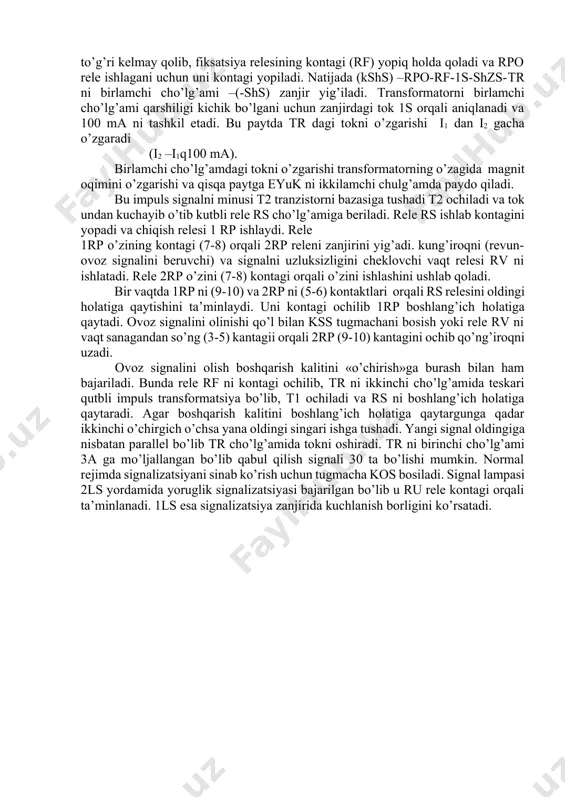

qilish ketma-ket amalga oshiriladi. buning uchun markaziy signalizatsiyada maxsus impulsli signalizatsiya relesi qo’llaniladi. bu rele quyidagi elementlardan iborat: impulsli transformator тr, ikki transformator т1 va т2 kutblangan signal relesi rs shuningdek rezistorlarda yig’ilgan kuchlanish bo’luvchilar. kuchlanish bo’luvchilar tranzistorlarni ta’minlash uchun qo’llanilib, 220 (110v) , kuchlanishni 10v qilib kamaytirib beradi. тransformator bitta birlamchi va ikkita ikkilamchi cho’lg’ami ovoz signalizatsiyasi shinasiga (shzs) ulanadi. shzs hamma signallarni nazorat ob’ektidan yig’adi. shunday qilib, (тr) transformatorni birlamchi cho’lg’ami orqali yig’indi signal toki o’tadi. o’chirgichni avariya holatda rele himoyadan o’chishida sxemani ishlashini ko’rib chiqamiz. bunda boshqarish kaliti ku bilan o’chirgichni holati to’g’ri kelmay qolib, fiksatsiya relesining kontagi (rf) yopiq holda qoladi va rpo rele ishlagani uchun uni kontagi yopiladi. natijada (kshs) –rpo-rf-1s-shzs-тr ni birlamchi cho’lg’ami –(-shs) zanjir yig’iladi. тransformatorni birlamchi cho’lg’ami qarshiligi kichik bo’lgani uchun zanjirdagi tok 1s orqali aniqlanadi va 100 ma ni tashkil etadi. bu paytda тr dagi tokni o’zgarishi i1 dan i2 gacha …

5 / 7

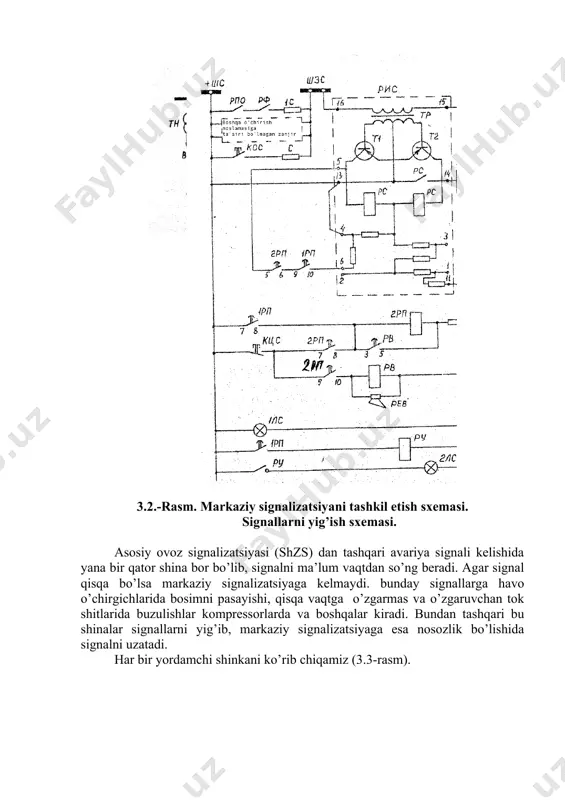

boshlang’ich holatiga qaytadi. ovoz signalini olinishi qo’l bilan kss tugmachani bosish yoki rele rv ni vaqt sanagandan so’ng (3-5) kantagii orqali 2rp (9-10) kantagini ochib qo’ng’iroqni uzadi. ovoz signalini olish boshqarish kalitini «o’chirish»ga burash bilan ham bajariladi. bunda rele rf ni kontagi ochilib, тr ni ikkinchi cho’lg’amida teskari qutbli impuls transformatsiya bo’lib, т1 ochiladi va rs ni boshlang’ich holatiga qaytaradi. agar boshqarish kalitini boshlang’ich holatiga qaytargunga qadar ikkinchi o’chirgich o’chsa yana oldingi singari ishga tushadi. yangi signal oldingiga nisbatan parallel bo’lib тr cho’lg’amida tokni oshiradi. тr ni birinchi cho’lg’ami 3a ga mo’ljallangan bo’lib qabul qilish signali 30 ta bo’lishi mumkin. normal rejimda signalizatsiyani sinab ko’rish uchun tugmacha kos bosiladi. signal lampasi 2ls yordamida yoruglik signalizatsiyasi bajarilgan bo’lib u ru rele kontagi orqali ta’minlanadi. 1ls esa signalizatsiya zanjirida kuchlanish borligini ko’rsatadi. 3.2.-rasm. markaziy signalizatsiyani tashkil etish sxemasi. signallarni yig’ish sxemasi. asosiy ovoz signalizatsiyasi (shzs) dan tashqari avariya signali kelishida yana bir …
