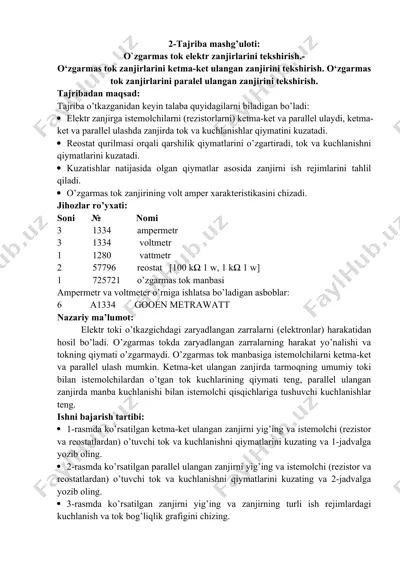

Прокрутите вниз 👇![2-tajriba mashg’uloti: o`zgarmas tok elektr zanjirlarini tekshirish.- o‘zgarmas tok zanjirlarini ketma-ket ulangan zanjirini tekshirish. o‘zgarmas tok zanjirlarini paralel ulangan zanjirini tekshirish. tajribadan maqsad: tajriba o’tkazganidan keyin talaba quyidagilarni biladigan bo’ladi: · elektr zanjirga istemolchilarni (rezistorlarni) ketma-ket va parallel ulaydi, ketma-ket va parallel ulashda zanjirda tok va kuchlanishlar qiymatini kuzatadi. · reostat qurilmasi orqali qarshilik qiymatlarini o’zgartiradi, tok va kuchlanishni qiymatlarini kuzatadi. · kuzatishlar natijasida olgan qiymatlar asosida zanjirni ish rejimlarini tahlil qiladi. · o’zgarmas tok zanjirining volt amper xarakteristikasini chizadi. jihozlar ro’yxati: soni № nomi 3 1334 ampermetr 3 1334 voltmetr 1 1280 vattmetr 2 57796 reostat [100 kω 1 w, 1 kω 1 w] 1 725721 o’zgarmas tok manbasi ampermetr va voltmeter o’rniga ishlatsa bo’ladigan asboblar: 6 a1334 gooen metrawatt nazariy ma’lumot: elektr toki o’tkazgichdagi zaryadlangan zarralarni (elektronlar) harakatidan hosil bo’ladi. o’zgarmas tokda zaryadlangan zarralarning harakat yo’nalishi va tokning qiymati o’zgarmaydi. o’zgarmas tok manbasiga istemolchilarni ketma-ket va parallel ulash …](/media/previews/pages/preview_S7Ixjku.webp "o‘zgarmas tok elektr zanjirlarini tekshirish mashg'uloti - Страница 1")

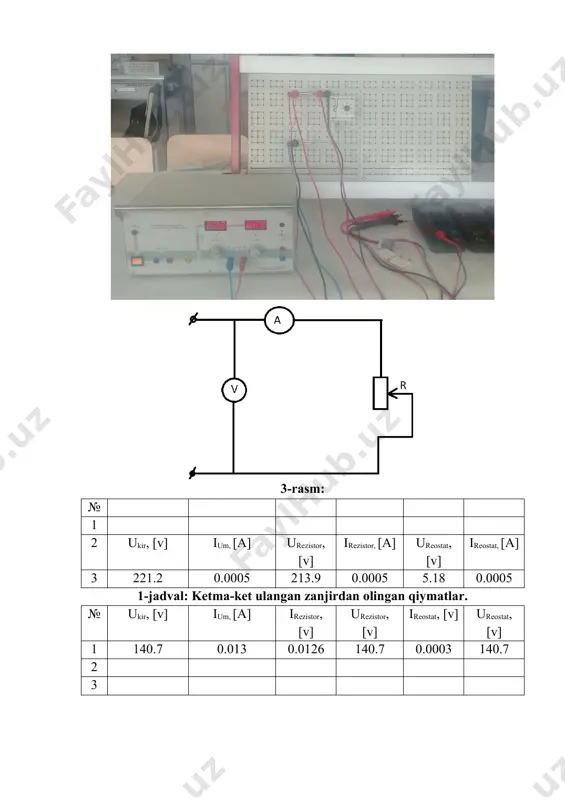

![ezistor, [v] irezistor, [a] ureostat, [v] ireostat, [a] 3 221.2 0.0005 213.9 0.0005 5.18 0.0005 1-jadval: ketma-ket ulangan zanjirdan olingan qiymatlar. № ukir, [v] ium, [a] irezistor, [v] urezistor, [v] ireostat, [v] ureostat, [v] 1 140.7 0.013 0.0126 140.7 0.0003 140.7 2 3 2-jadval: paralel ulangan zanjirdan olingan qiymatlar. № ukir, [v] i1, [a] i2, [a] i3, [a] i4, [a] i5, [a] i6, [a] i7, [a] i8, [a] 1 23.09 0.1098 0.1112 0.1116 0.1117 0.1118 0.1119 0.1122 0.1123 2 3 3-jadval: reostat ulangan zanjirdan olingan qiymatlar. ketma-ket ulangan o’zgarmas tok zanjirida umumiy kuchlanish 221.2 v, zanjirga ulangan reostat va rezistorlarda tushuvchi kuchlanishlar yig’indisi 219.8 vga teng. ∆u=1.4 vkuchlanish istemolchilar bilan manbani bog’lovchi liniya qarshiligi hisobidan. tarmoq istemolchilardan oqib o’tuvchi tokning qiymatlari teng. paralel ulangan o’zgarmas tok zanjirida umumiy tok 0.013 a , zanjirga ulangan rezistor va reostatdagi toklar yig’indisi 0.0129 a ga teng. ∆i=0.0001 a tok istemolchilar bilan manbani bog’lovchi …](/media/previews/pages/preview_0ZyC4mB.webp "o‘zgarmas tok elektr zanjirlarini tekshirish mashg'uloti - Страница 2")
О "o‘zgarmas tok elektr zanjirlarini tekshirish mashg'uloti"
2-tajriba mashg’uloti: o`zgarmas tok elektr zanjirlarini tekshirish.- o‘zgarmas tok zanjirlarini ketma-ket ulangan zanjirini tekshirish. o‘zgarmas tok zanjirlarini paralel ulangan zanjirini tekshirish. tajribadan maqsad: tajriba o’tkazganidan keyin talaba quyidagilarni biladigan bo’ladi: · elektr zanjirga istemolchilarni (rezistorlarni) ketma-ket va parallel ulaydi, ketma-ket va parallel ulashda zanjirda tok va kuchlanishlar qiymatini kuzatadi. · reostat qurilmasi orqali qarshilik qiymatlarini o’zgartiradi, tok va kuchlanishni qiymatlarini kuzatadi. · kuzatishlar natijasida olgan qiymatlar asosida zanjirni ish rejimlarini tahlil qiladi. · o’zgarmas tok zanjirining volt amper xarakteristikasini chizadi. jihozlar ro’yxati: soni № nomi 3 1334 ampermetr 3 1334 voltmetr 1 1280 vattmetr 2 57796 ...
