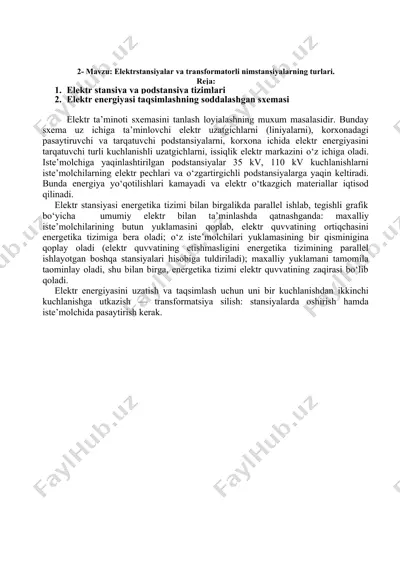

мавзу: 2- elektrstansiyalar va transformatorli nimstansiyalarning turlari 2- mavzu: elektrstansiyalar va transformatorli nimstansiyalarning turlari. reja: 1. elektr stansiya va podstansiya tizimlari 2. elektr energiyasi taqsimlashning soddalashgan sxemasi elektr ta’minoti sxemasini tanlash loyialashning muxum masalasidir. bunday sxema uz ichiga ta’minlovchi elektr uzatgichlarni (liniyalarni), korxonadagi pasaytiruvchi va tarqatuvchi podstansiyalarni, korxona ichida elektr energiyasini tarqatuvchi turli kuchlanishli uzatgichlarni, issiqlik elektr markazini o‘z ichiga oladi. iste’molchiga yaqinlashtirilgan podstansiyalar 35 kv, 110 kv kuchlanishlarni iste’molchilarning elektr pechlari va o‘zgartirgichli podstansiyalarga yaqin keltiradi. bunda energiya yo‘qotilishlari kamayadi va elektr o‘tkazgich materiallar iqtisod qilinadi. elektr stansiyasi energetika tizimi bilan birgalikda parallel ishlab, tegishli grafik bo‘yicha umumiy elektr bilan ta’minlashda qatnashganda: maxalliy iste’molchilarining butun yuklamasini qoplab, elektr quvvatining ortiqchasini energetika tizimiga bera oladi; o‘z iste’molchilari yuklamasining bir qisminigina qoplay oladi (elektr quvvatining etishmasligini energetika tizimining parallel ishlayotgan boshqa stansiyalari hisobiga tuldiriladi); maxalliy yuklamani tamomila taominlay oladi, shu bilan birga, energetika tizimi elektr quvvatining zaqirasi bo‘lib qoladi. elektr energiyasini …

2 / 3

zatgichlari l—1 va l —2 orqali yuborladi. energetika tizimi bilan 110 kv kuchlanishli ikkita xavo elektr uzatgichi l —3 va l —4 yordamida bog‘langan. kuchlanishni kattalashtirish uchun elektr stansiyada oshiruvchi transformator podstansiyasi bo‘lib, uning katta quvvatli transformatorlari kuchlanishni 10,5 kv dan 121 kv ga oshirib beradi. 5 — rasm. elektr energiyasi tatseimlashning soddalashgan sxemasi elektr energiyasi l —3 va l —4 uzatgichlari orqali energetika tizimining boshqa elektr stansiyalari va podstansiyalari bilan birlashgan 110 kv kuchlanishli tuman podstansiyasiga keladi. bunday tuman podstansiyasi, odatda, mazkur tumanidagi iste’molchilarni elektr energiya bilan shu podstansiyaning ikkilamchi kuchlanishi 6—10 kv bo‘lgan pasaytiruvchi transformatorlari orqali ta’minlaydi. tuman iste’molchilarida pasaytiruvchi tp — 5, tp —6 va tp —7 transformator podstansiyalari bo‘lib, podstansiyalar da qabul qilingan 6—10 kv kuchlanish 400/230 v kuchlanishgacha pasaytiriladi va 380/220 v kuchlanishda elektr qabul qiluvchilariga etib keladi. kichik xududlarda mayda transformator podstansiyalari ko‘payib ketganda shaharlar va yirik korxonalar territoriyasida markaziy taqsimlash podstansiyalari quriladi. bulardan …

3 / 3

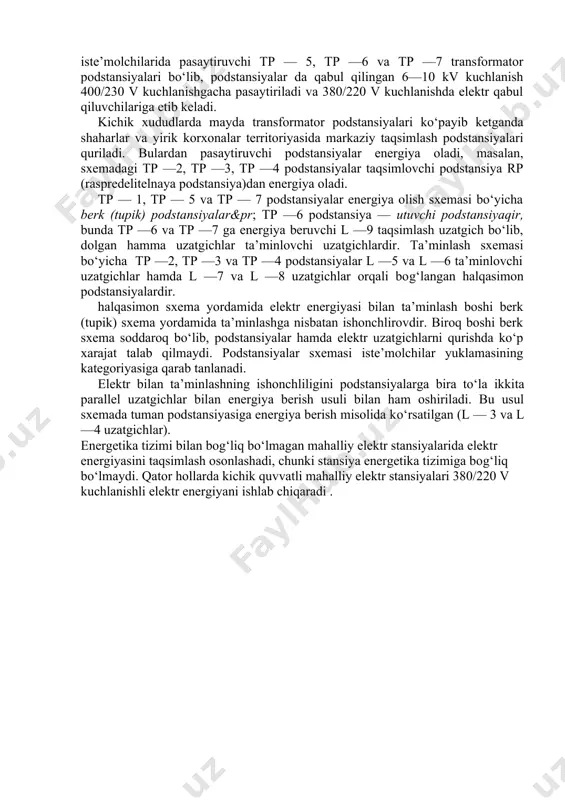

iroq boshi berk sxema soddaroq bo‘lib, podstansiyalar hamda elektr uzatgichlarni qurishda ko‘p xarajat talab qilmaydi. podstansiyalar sxemasi iste’molchilar yuklamasining kategoriyasiga qarab tanlanadi. elektr bilan ta’minlashning ishonchliligini podstansiyalarga bira to‘la ikkita parallel uzatgichlar bilan energiya berish usuli bilan ham oshiriladi. bu usul sxemada tuman podstansiyasiga energiya berish misolida ko‘rsatilgan (l — 3 va l —4 uzatgichlar). energetika tizimi bilan bog‘liq bo‘lmagan mahalliy elektr stansiyalarida elektr energiyasini taqsimlash osonlashadi, chunki stansiya energetika tizimiga bog‘liq bo‘lmaydi. qator hollarda kichik quvvatli mahalliy elektr stansiyalari 380/220 v kuchlanishli elektr energiyani ishlab chiqaradi .
