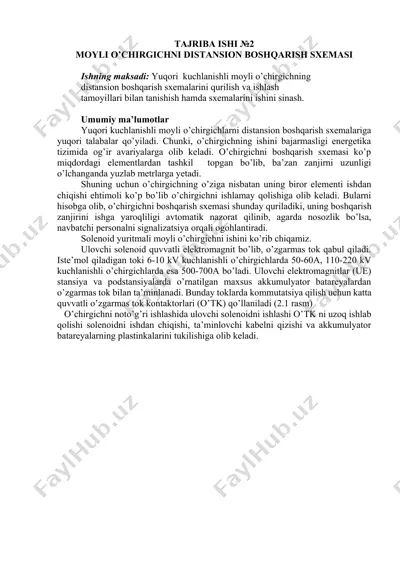

тajriba ishi №2 moyli o’chirgichni distansion boshqarish sxemasi ishning maksadi: yuqori kuchlanishli moyli o’chirgichning distansion boshqarish sxemalarini qurilish va ishlash tamoyillari bilan tanishish hamda sxemalarini ishini sinash. umumiy ma’lumotlar yuqori kuchlanishli moyli o’chirgichlarni distansion boshqarish sxemalariga yuqori talabalar qo’yiladi. chunki, o’chirgichning ishini bajarmasligi energetika tizimida og’ir avariyalarga olib keladi. o’chirgichni boshqarish sxemasi ko’p miqdordagi elementlardan tashkil topgan bo’lib, ba’zan zanjirni uzunligi o’lchanganda yuzlab metrlarga yetadi. shuning uchun o’chirgichning o’ziga nisbatan uning biror elementi ishdan chiqishi ehtimoli ko’p bo’lib o’chirgichni ishlamay qolishiga olib keladi. bularni hisobga olib, o’chirgichni boshqarish sxemasi shunday quriladiki, uning boshqarish zanjirini ishga yaroqliligi avtomatik nazorat qilinib, agarda nosozlik bo’lsa, navbatchi personalni signalizatsiya orqali ogohlantiradi. solenoid yuritmali moyli o’chirgichni ishini ko’rib chiqamiz. ulovchi solenoid quvvatli elektromagnit bo’lib, o’zgarmas tok qabul qiladi. iste’mol qiladigan toki 6-10 kv kuchlanishli o’chirgichlarda 50-60a, 110-220 kv kuchlanishli o’chirgichlarda esa 500-700a bo’ladi. ulovchi elektromagnitlar (ue) stansiya va podstansiyalarda o’rnatilgan maxsus akkumulyator batareyalardan o’zgarmas tok …

2 / 8

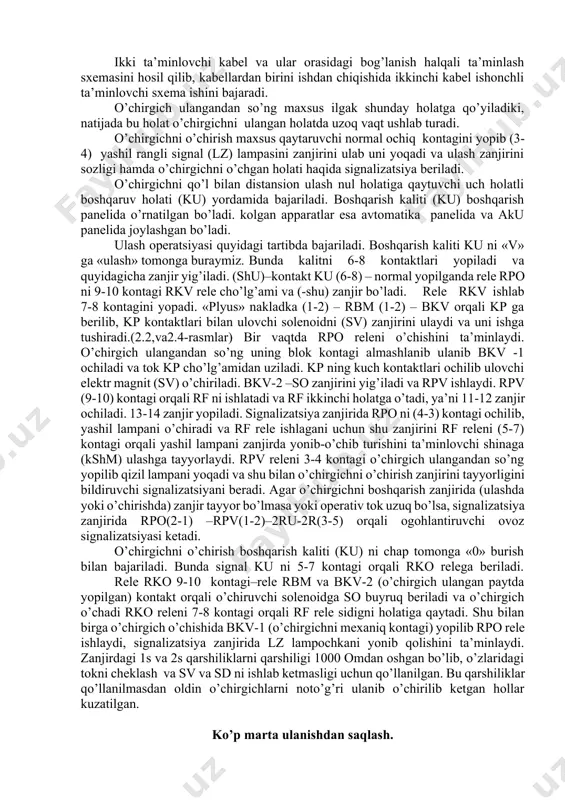

n ta’minlangan bo’ladi.(2.1 rasm). ikki ta’minlovchi kabel va ular orasidagi bog’lanish halqali ta’minlash sxemasini hosil qilib, kabellardan birini ishdan chiqishida ikkinchi kabel ishonchli ta’minlovchi sxema ishini bajaradi. o’chirgich ulangandan so’ng maxsus ilgak shunday holatga qo’yiladiki, natijada bu holat o’chirgichni ulangan holatda uzoq vaqt ushlab turadi. o’chirgichni o’chirish maxsus qaytaruvchi normal ochiq kontagini yopib (3-4) yashil rangli signal (lz) lampasini zanjirini ulab uni yoqadi va ulash zanjirini sozligi hamda o’chirgichni o’chgan holati haqida signalizatsiya beriladi. o’chirgichni qo’l bilan distansion ulash nul holatiga qaytuvchi uch holatli boshqaruv holati (ku) yordamida bajariladi. boshqarish kaliti (ku) boshqarish panelida o’rnatilgan bo’ladi. kolgan apparatlar esa avtomatika panelida va aku panelida joylashgan bo’ladi. ulash operatsiyasi quyidagi tartibda bajariladi. boshqarish kaliti ku ni «v» ga «ulash» tomonga buraymiz. bunda kalitni 6-8 kontaktlari yopiladi va quyidagicha zanjir yig’iladi. (shu)–kontakt ku (6-8) – normal yopilganda rele rpo ni 9-10 kontagi rkv rele cho’lg’ami va (-shu) zanjir bo’ladi. rele rkv ishlab …

3 / 8

ga tayyorlaydi. rpv releni 3-4 kontagi o’chirgich ulangandan so’ng yopilib qizil lampani yoqadi va shu bilan o’chirgichni o’chirish zanjirini tayyorligini bildiruvchi signalizatsiyani beradi. agar o’chirgichni boshqarish zanjirida (ulashda yoki o’chirishda) zanjir tayyor bo’lmasa yoki operativ tok uzuq bo’lsa, signalizatsiya zanjirida rpo(2-1) –rpv(1-2)–2ru-2r(3-5) orqali ogohlantiruvchi ovoz signalizatsiyasi ketadi. o’chirgichni o’chirish boshqarish kaliti (ku) ni chap tomonga «0» burish bilan bajariladi. bunda signal ku ni 5-7 kontagi orqali rko relega beriladi. rele rko 9-10 kontagi–rele rbm va bkv-2 (o’chirgich ulangan paytda yopilgan) kontakt orqali o’chiruvchi solenoidga so buyruq beriladi va o’chirgich o’chadi rko releni 7-8 kontagi orqali rf rele sidigni holatiga qaytadi. shu bilan birga o’chirgich o’chishida bkv-1 (o’chirgichni mexaniq kontagi) yopilib rpo rele ishlaydi, signalizatsiya zanjirida lz lampochkani yonib qolishini ta’minlaydi. zanjirdagi 1s va 2s qarshiliklarni qarshiligi 1000 omdan oshgan bo’lib, o’zlaridagi tokni cheklash va sv va sd ni ishlab ketmasligi uchun qo’llanilgan. bu qarshiliklar qo’llanilmasdan oldin o’chirgichlarni noto’g’ri ulanib o’chirilib …

4 / 8

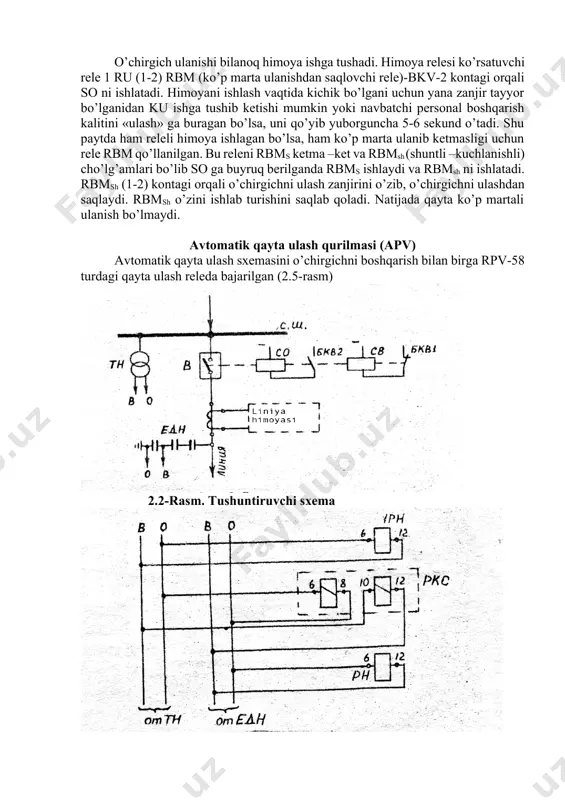

’zini ishlab turishini saqlab qoladi. natijada qayta ko’p martali ulanish bo’lmaydi. avtomatik qayta ulash qurilmasi (apv) avtomatik qayta ulash sxemasini o’chirgichni boshqarish bilan birga rpv-58 turdagi qayta ulash releda bajarilgan (2.5-rasm) 2.2-rasm. тushuntiruvchi sxema 2.3-rasm. kuchlanish zanjiri 2.4-rasm .solenoid svni boshqarish zanjiri shinada kuchlanish yo’qligida а+u liniyada kuchlanish yo’qligida va shinada kuchlanish bo’lganda а+u sinxronizm nazorati bilan а+u а+u zanjiri ko’p marta o’lchanishdan blokirovka. а+u dan ulanish. ulchashga buyruq beruvchi reledan. o’lchash zanjirining nazorati. o’lchash. o’chirish. o’chirish zanjirining nazorati. o’chiruvchi reledan buyruq himoya relesidan. o’chirgichning ulangan xolatini fiksatsiya qiluvchi rele. o’chirish buyruq ulash zanjiri а+u zanjiri zanjiri relesi 2.5-rasm. boshqarish va avtomatik qayta ulash (apv) zanjiri. avtomatik qayta ulashning sxemasini ikki holatda ishlashini qurib chiqamiz. 1- holat. liniya ikki tomondan ta’minlanganda sinxronizmini nazorati bilan ishlashi. bu operatsiyada boshqarish kaliti kuni buyrug’i aku qurilmasi orqali amalga oshiriladi. buning uchun 4n nakladini (2-3) holatga ochib 1n, 2n, 3n nakladkalarni ochib qo’yish kerak. …

5 / 8

h holatiga qaytaradi. 2-holat. himoyadan avariya holatida o’chgandan so’ng o’chirgichni aku. buning uchun nakladka 1n va 4n ni 1-2 holatga qo’yamiz. aku sxemani ishga tushishi oxirgi operatsiyani holati «ulangan» va o’chirgichni holati «o’chgan» dagi farqlari orasida bo’ladi. agar o’chirgichni o’chirishga buyruq boshqarish kaliti orqali berilmagan bo’lsa, rf ikkinchi holatida qolib ketadi va bir vaqtni o’zida rf ni kontagi va rpo ni 7-8 kontagi yopiq qolib (o’chirgich o’chgan holatda), 1rv rele ishlab aku (apv) ni sxemasini ishlatadi. kontaktli nakladkalar 2n va 3n aku ikki sharti uchun qo’llanilgan. 1. nakladka 2n (1-2) holatida aku podstansiya shinasida kuchlanish bo’lib, liniyada kuchlanish bo’lmaganda ishlaydi. 2. nakladka zn (1-2) holatida aku faqatgina podstansiya shinasida kuchlanish bo’lmaganda ishlaydi. agar boshqarish kaliti ku yordamida o’chirgich ulanganda himoyadan o’chirgich o’chirilsa aku ishga tushmasligi kerak va buning uchun rkv ni 91-2) kontagi bo’lib, kondensatorni (s) razryadlab qo’yib aku ishlatmaydi. signalizatsiya ishi. 1. avariya holatida o’chirish. o’chirgich avariya holatida uchganda …
