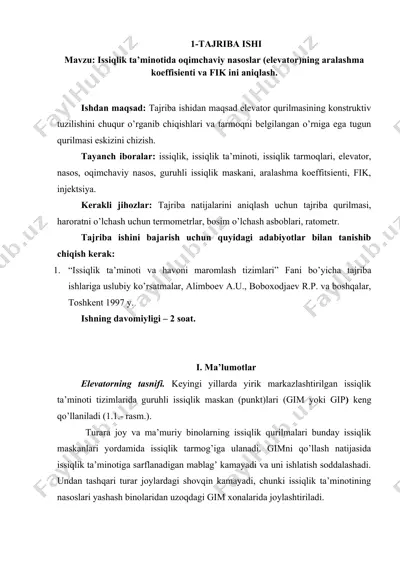

1-tajriba ishi mavzu: issiqlik ta’minotida oqimchaviy nasoslar (elevator)ning aralashma koeffisienti va fik ini aniqlash. ishdan maqsad: tajriba ishidan maqsad elevator qurilmasining konstruktiv tuzilishini chuqur o’rganib chiqishlari va tarmoqni belgilangan o’rniga ega tugun qurilmasi eskizini chizish. tayanch iboralar: issiqlik, issiqlik ta’minoti, issiqlik tarmoqlari, elevator, nasos, oqimchaviy nasos, guruhli issiqlik maskani, aralashma koeffitsienti, fik, injektsiya. kerakli jihozlar: tajriba natijalarini aniqlash uchun tajriba qurilmasi, haroratni o’lchash uchun termometrlar, bosim o’lchash asboblari, ratometr. tajriba ishini bajarish uchun quyidagi adabiyotlar bilan tanishib chiqish kerak: 1. “issiqlik ta’minoti va havoni maromlash tizimlari” fani bo’yicha tajriba ishlariga uslubiy ko’rsatmalar, alimboev a.u., boboxodjaev r.p. va boshqalar, toshkent 1997 y. ishning davomiyligi – 2 soat. i. ma’lumotlar elevatorning tasnifi. keyingi yillarda yirik markazlashtirilgan issiqlik ta’minoti tizimlarida guruhli issiqlik maskan (punkt)lari (gim yoki gip) keng qo’llaniladi (1.1.- rasm.). turara joy va ma’muriy binolarning issiqlik qurilmalari bunday issiqlik maskanlari yordamida issiqlik tarmog’iga ulanadi. gimni qo’llash natijasida issiqlik ta’minotiga sarflanadigan mablag’ kamayadi …

2 / 6

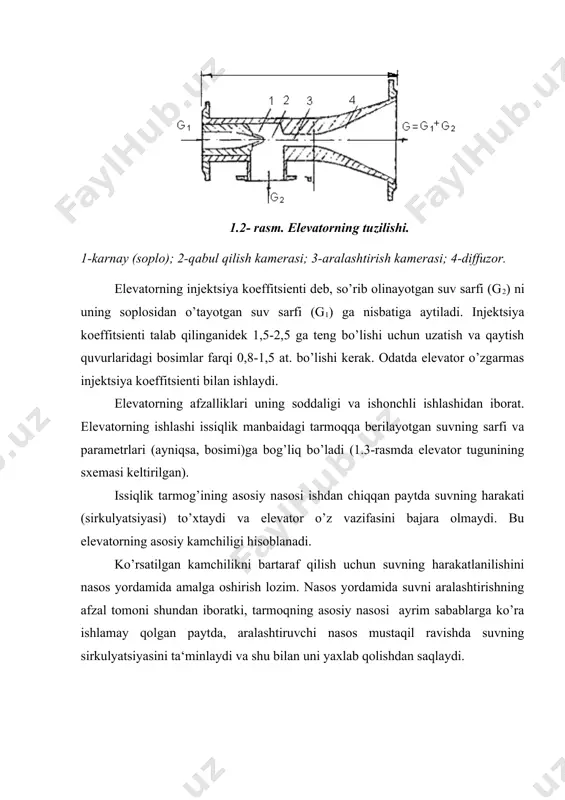

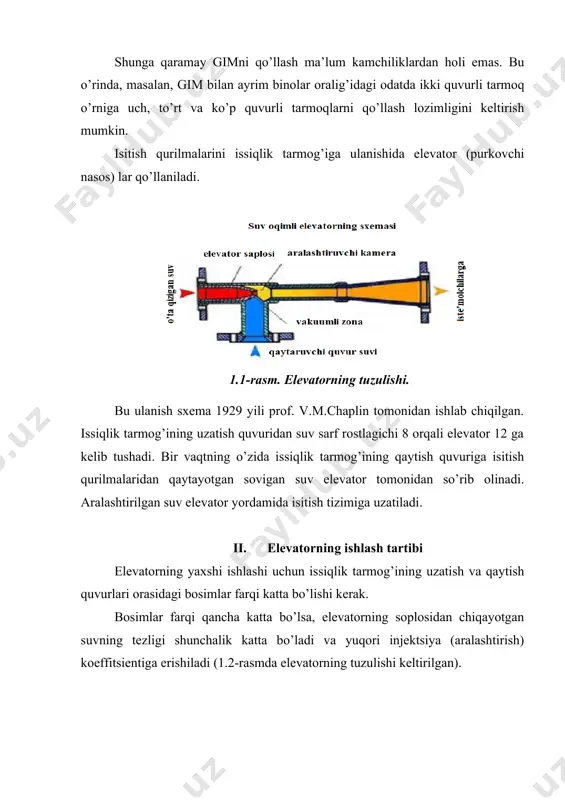

r 12 ga kelib tushadi. bir vaqtning o’zida issiqlik tarmog’ining qaytish quvuriga isitish qurilmalaridan qaytayotgan sovigan suv elevator tomonidan so’rib olinadi. aralashtirilgan suv elevator yordamida isitish tizimiga uzatiladi. ii. elevatorning ishlash tartibi elevatorning yaxshi ishlashi uchun issiqlik tarmog’ining uzatish va qaytish quvurlari orasidagi bosimlar farqi katta bo’lishi kerak. bosimlar farqi qancha katta bo’lsa, elevatorning soplosidan chiqayotgan suvning tezligi shunchalik katta bo’ladi va yuqori injektsiya (aralashtirish) koeffitsientiga erishiladi (1.2-rasmda elevatorning tuzulishi keltirilgan). 1.2- rasm. elevatorning tuzilishi. 1-karnay (soplo); 2-qabul qilish kamerasi; 3-aralashtirish kamerasi; 4-diffuzor. elevatorning injektsiya koeffitsienti deb, so’rib olinayotgan suv sarfi (g2) ni uning soplosidan o’tayotgan suv sarfi (g1) ga nisbatiga aytiladi. injektsiya koeffitsienti talab qilinganidek 1,5-2,5 ga teng bo’lishi uchun uzatish va qaytish quvurlaridagi bosimlar farqi 0,8-1,5 at. bo’lishi kerak. odatda elevator o’zgarmas injektsiya koeffitsienti bilan ishlaydi. elevatorning afzalliklari uning soddaligi va ishonchli ishlashidan iborat. elevatorning ishlashi issiqlik manbaidagi tarmoqqa berilayotgan suvning sarfi va parametrlari (ayniqsa, bosimi)ga bog’liq bo’ladi …

3 / 6

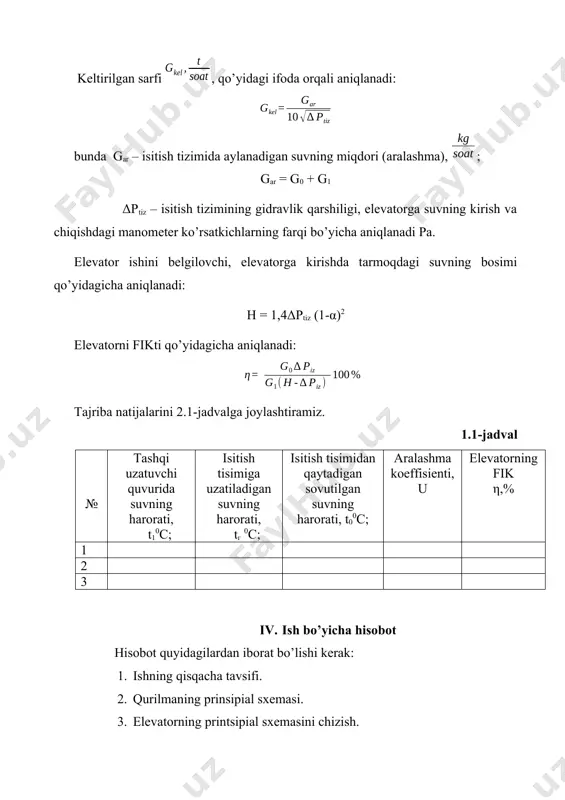

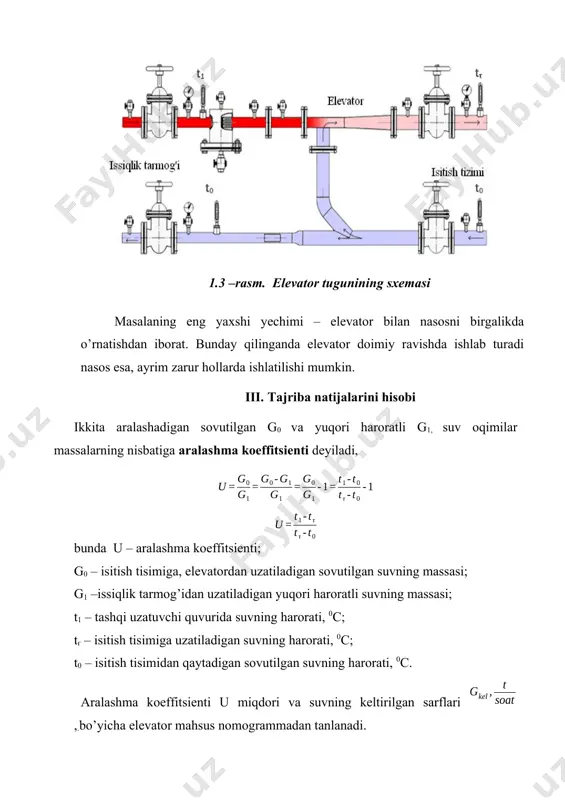

i – elevator bilan nasosni birgalikda o’rnatishdan iborat. bunday qilinganda elevator doimiy ravishda ishlab turadi nasos esa, ayrim zarur hollarda ishlatilishi mumkin. iii. tajriba natijalarini hisobi ikkita aralashadigan sovutilgan g0 va yuqori haroratli g1, suv oqimilar massalarning nisbatiga aralashma koeffitsienti deyiladi, bunda u – aralashma koeffitsienti; g0 – isitish tisimiga, elevatordan uzatiladigan sovutilgan suvning massasi; g1 –issiqlik tarmog’idan uzatiladigan yuqori haroratli suvning massasi; t1 – tashqi uzatuvchi quvurida suvning harorati, 0с; tг – isitish tisimiga uzatiladigan suvning harorati, 0с; t0 – isitish tisimidan qaytadigan sovutilgan suvning harorati, 0с. aralashma koeffitsienti u miqdori va suvning keltirilgan sarflari ,.bo’yicha elevator mahsus nomogrammadan tanlanadi. keltirilgan sarfi , qo’yidagi ifoda orqali aniqlanadi: bunda gar – isitish tizimida aylanadigan suvning miqdori (aralashma), ; gar = g0 + g1 δptiz – isitish tizimining gidravlik qarshiligi, elevatorga suvning kirish va chiqishdagi manometer ko’rsatkichlarning farqi bo’yicha aniqlanadi pa. elevator ishini belgilovchi, elevatorga kirishda tarmoqdagi suvning bosimi qo’yidagicha aniqlanadi: …

4 / 6

g afzalliklari va kamchilliklari nimada? 6. elevatorning aralashma koeffitsienti nimaga bog’liq? 7. oqimchaviy nasoslarning fiki qanday? image5.wmf oleobject2.bin image6.wmf oleobject3.bin image1.png image2.png image3.png image4.wmf oleobject1.bin soat t g kel , soat kg soat t g kel ,
