1 / 46

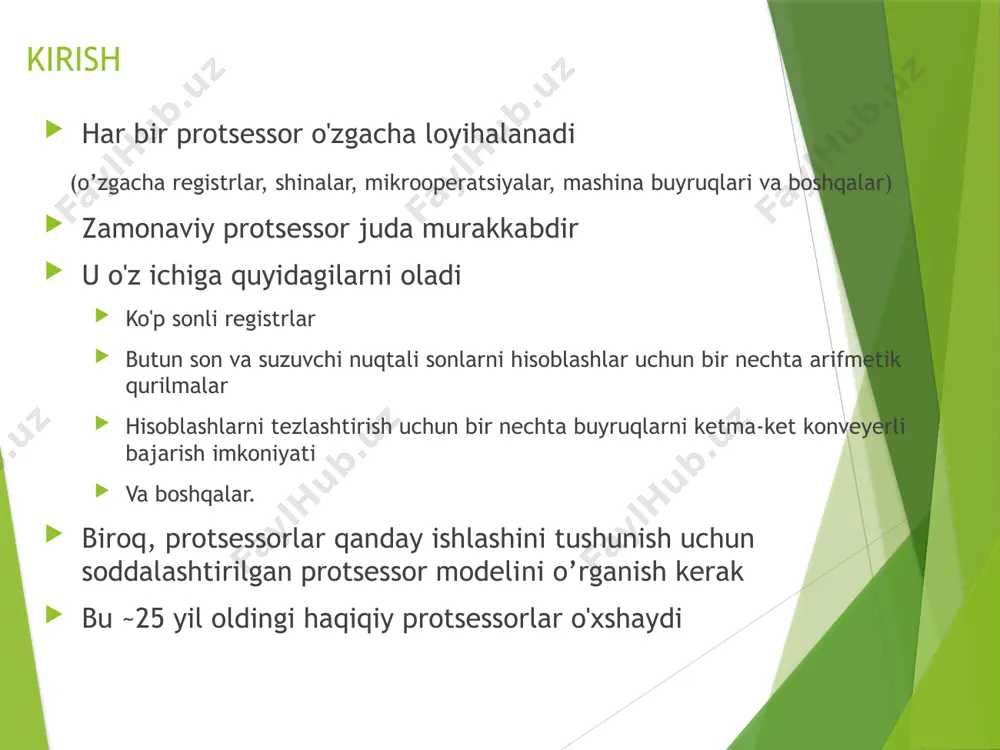

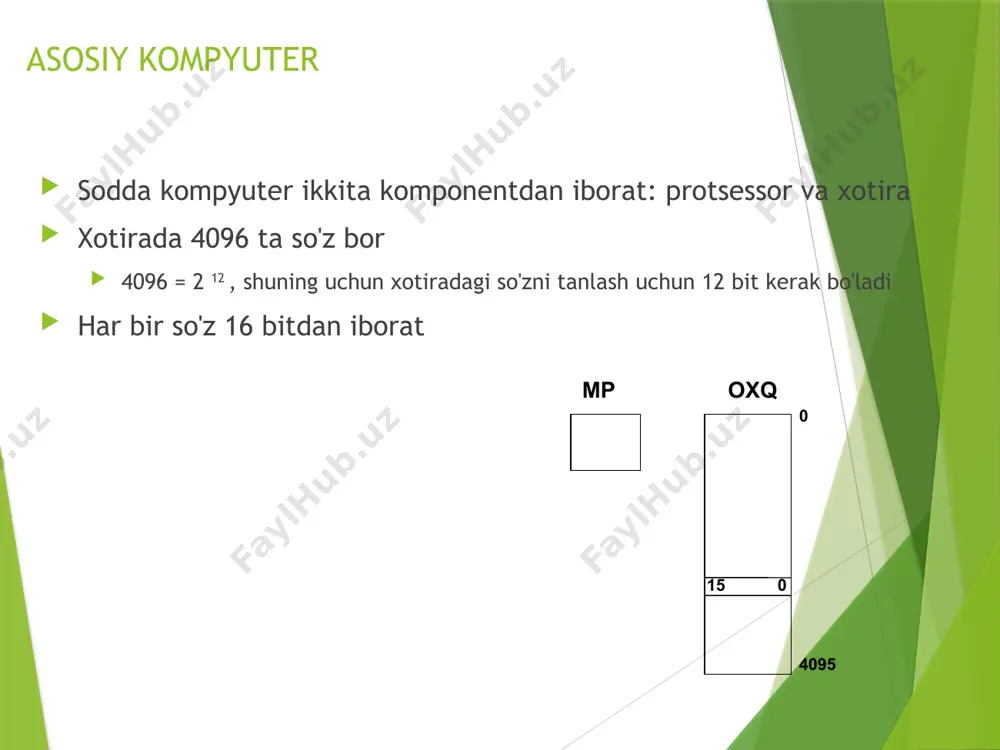

basic computer organization and design sodda kompyuterning tuzilishi va uni loyihalash • buyruq kodlari • kompyuter registrlari • kompyuter buyruqlari • vaqt va boshqaruv • buyruq sikli • xotiraga oid buyruqlar • kiritish-chiqarish va darajali uzilish • kompyuterning to‘liq tavsifi • sodda kompyuterni loyihalash • akkumulyator mantiqini loyihalash kirish har bir protsessor o'zgacha loyihalanadi (o’zgacha registrlar, shinalar, mikrooperatsiyalar, mashina buyruqlari va boshqalar) zamonaviy protsessor juda murakkabdir u o'z ichiga quyidagilarni oladi ko'p sonli registrlar butun son va suzuvchi nuqtali sonlarni hisoblashlar uchun bir nechta arifmetik qurilmalar hisoblashlarni tezlashtirish uchun bir nechta buyruqlarni ketma-ket konveyerli bajarish imkoniyati va boshqalar. biroq, protsessorlar qanday ishlashini tushunish uchun soddalashtirilgan protsessor modelini o’rganish kerak bu ~25 yil oldingi haqiqiy protsessorlar o'xshaydi asosiy kompyuter sodda kompyuter ikkita komponentdan iborat: protsessor va xotira xotirada 4096 ta so'z bor 4096 = 2 12 , shuning uchun xotiradagi so'zni tanlash uchun 12 bit kerak bo'ladi har bir so'z 16 …

2 / 46

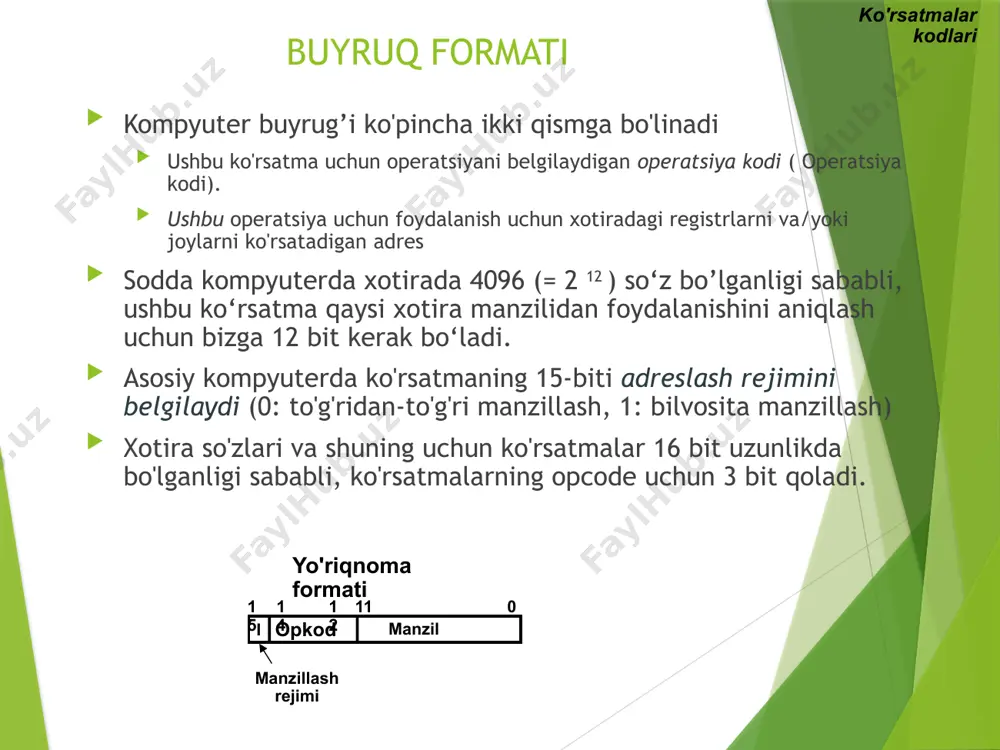

n foydalanishini aniqlash uchun bizga 12 bit kerak bo‘ladi. asosiy kompyuterda ko'rsatmaning 15-biti adreslash rejimini belgilaydi (0: to'g'ridan-to'g'ri manzillash, 1: bilvosita manzillash) xotira so'zlari va shuning uchun ko'rsatmalar 16 bit uzunlikda bo'lganligi sababli, ko'rsatmalarning opcode uchun 3 bit qoladi. ko'rsatmalar kodlari opkod manzil yo'riqnoma formati 15 14 12 0 i 11 manzillash rejimi manzil rejimlari ko'rsatmaning manzil maydoni ikkalasini ham ifodalashi mumkin to'g'ridan-to'g'ri manzil: foydalaniladigan ma'lumotlarning xotirasidagi manzil (operand manzili) yoki bilvosita manzil: foydalaniladigan ma'lumotlar xotirasidagi manzil xotirasidagi manzil samarali manzil (ea) hisoblash tipidagi ko'rsatma uchun operandga kirish uchun o'zgartirishlarsiz to'g'ridan-to'g'ri foydalanish mumkin bo'lgan manzil yoki filial tipidagi ko'rsatma uchun maqsadli manzil sifatida ko'rsatmalar kodlari 0 qo‘shish 457 22 operand 457 1 qo‘shish 300 35 1350 300 operand 1350 + ac + ac to'g'ridan-to'g'ri manzillash bilvosita manzillash protsessor registerlari protsessorda ko'rsatmalar, manzillar, ma'lumotlar va hokazolarni saqlash uchun ko'plab registrlar mavjud keyingi ko'rsatmaning xotira manzilini saqlaydigan registr, dastur hisoblagichi ( pc …

3 / 46

klash va natijalarni saqlash uchun ishlatilishi mumkin masalan, acni ma'lum bir xotira joylashuvi mazmuni bilan yuklang; ac tarkibini belgilangan xotira joyiga saqlang ko'pincha protsessorga oraliq natijalarni yoki boshqa vaqtinchalik ma'lumotlarni saqlash uchun skretch registri kerak bo'ladi; asosiy kompyuterda bu vaqtinchalik registr ( tr ) asosiy kompyuter kiritish/chiqarish (i/u) operatsiyalarining juda oddiy modelidan foydalanadi kirish qurilmalari protsessorga 8 bitli belgilar ma'lumotlarini jo'natadi deb hisoblanadi protsessor 8 bit belgilar ma'lumotlarini chiqish qurilmalariga yuborishi mumkin kirish registrida ( inpr ) kiritish qurilmasidan olingan 8 bitli belgi mavjud chiqish registrida ( outr ) chiqish qurilmasiga yuborish uchun 8 bitli belgi mavjud ko'rsatmalar kodlari asosiy kompyuter registerlari registrlar ro'yxati dr 16 data registri xotira operandini saqlaydi ar 12 adres register xotira uchun manzilni saqlaydi ac 16 akkumulyator protsessor registri ir 16 instruction register yo'riqnoma kodini saqlaydi kompyuter 12 dastur hisoblagichi ko'rsatma manzilini saqlaydi tr 16 vaqtinchalik registr vaqtinchalik ma'lumotlarni saqlaydi inpr 8 kirish registri kirish …

4 / 46

avtobus 7 1 2 3 4 5 6 s 0 s 1 s 2 umumiy avtobus tizimi uchta boshqaruv chizig'i, s 2 , s 1 va s 0 boshqaruvi, ular avtobusni kirish sifatida tanlaydi. yoki registrlardan birida yuklanish signali faollashadi yoki xotirada o‘qish signali faollashadi. avtobusdagi ma'lumotlar qaerga yuklanishini aniqlaydi 12-bitli registrlar, ar va shaxsiy kompyuterlar avtobusga 0-lar yuqori tartibda 4-bitli pozitsiyalarda yuklangan. 8-bitli outr registri avtobusdan yuklanganda, maʼlumotlar avtobusdagi past tartibli 8-bitdan keladi. registrlar 0 0 0 x 0 0 1 ar 0 1 0 kompyuter 0 1 1 dr 1 0 0 ac 1 0 1 ir 1 1 0 tr 1 1 1 xotira s 2 s 1 s 0 ro'yxatdan o'tish asosiy kompyuter ko'rsatmalari ko'rsatmalar asosiy kompyuter ko'rsatmalari formati 15 14 12 11 0 i opkod manzil xotiraga oid ko'rsatmalar (op-kodi = 000 ~ 110) ro'yxatga olish bo'yicha ko'rsatmalar (op-kodi = 111, i = 0) kirish-chiqish …

5 / 46

r to'lami ko'rsatmalar turlari har qanday hisoblash funksiyasini baholash uchun qaysi foydalanuvchi mashina tili dasturlarini yaratishi mumkin bo'lgan ko'rsatmalar to'plami. funktsional ko'rsatmalar - arifmetika, mantiq va siljish bo'yicha ko'rsatmalar - add, cma, inc, cir, cil, and, cla (qo'shish/anddan tashqari?) o'tkazish bo'yicha ko'rsatmalar - asosiy xotira o'rtasida ma'lumotlarni uzatish va protsessor qayd qiladi - lda, sta nazorat bo'yicha ko'rsatmalar - dasturlar ketma-ketligi va nazorati - bun, bsa, isz kirish/chiqish ko'rsatmalari - kirish va chiqish - inp, out ko'rsatmalar boshqaruv birligi protsessorning boshqaruv bloki (cu) mashina ko'rsatmalaridan ularni amalga oshiradigan boshqaruv signallariga (mikrooperatsiyalar uchun ) tarjima qiladi. boshqaruv birliklari ikkita usuldan birida amalga oshiriladi simli nazorat boshqaruv signallarini yaratish uchun ketma-ket va kombinatsiyalangan sxemalardan iborat mikrodasturlashtirilgan boshqaruv protsessordagi boshqaruv xotirasida kerakli boshqaruv signallarini faollashtiruvchi mikrodasturlar mavjud asosiy kompyuter uchun boshqaruv blokining qattiq simli amalga oshirilishini ko'rib chiqamiz ko'rsatmalar kodlari vaqt va nazorat asosiy kompyuterning boshqaruv bloki vaqt va nazorat ko'rsatmalar registri (ir) …
