1 / 16

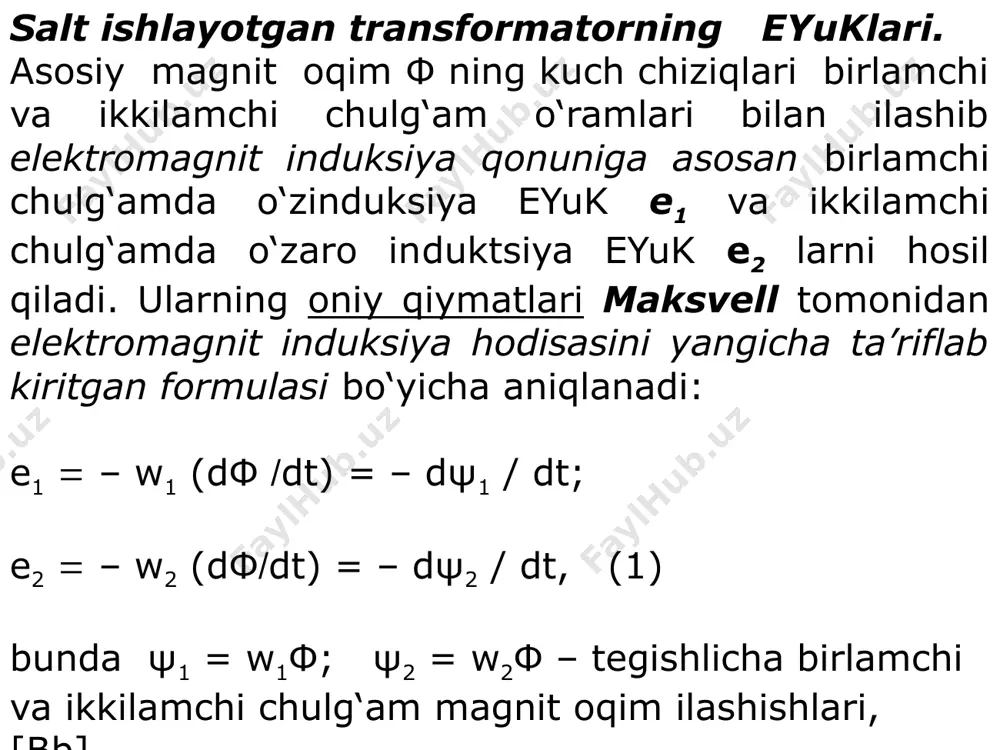

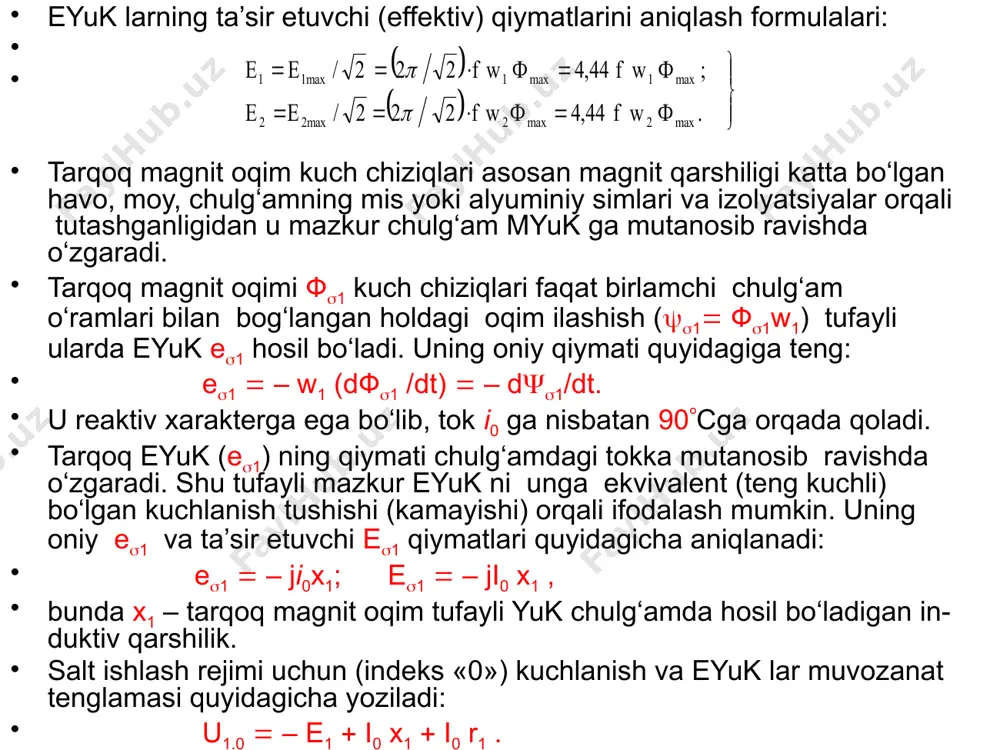

development and test of new asynchronous generator for wind installations «9-mavzu. transformatorlarning ish rejimlari» geslarning elektr qismlari salt ishlayotgan transformatorning eyuklari. asosiy magnit oqim ф ning kuch chiziqlari birlamchi va ikkilamchi chulg‘am o‘ramlari bilan ilashib elektromagnit induksiya qonuniga asosan birlamchi chulg‘amda o‘zinduksiya eyuk e1 va ikkilamchi chulg‘amda o‘zaro induktsiya eyuk e2 larni hosil qiladi. ularning oniy qiymatlari maksvell tomonidan elektromagnit induksiya hodisasini yangicha ta’riflab kiritgan formulasi bo‘yicha aniqlanadi: e1  – w1 (dф dt) = – dψ1 / dt; e2  – w2 (dфdt) = – dψ2 / dt, (1) bunda ψ1 = w1ф; ψ2 = w2ф – tegishlicha birlamchi va ikkilamchi chulg‘am magnit oqim ilashishlari, [вb]. eyuk larning ta’sir etuvchi (effektiv) qiymatlarini aniqlash formulalari: tarqoq magnit oqim kuch chiziqlari asosan magnit qarshiligi katta bo‘lgan havo, moy, chulg‘amning mis yoki alyuminiy simlari va izolyatsiyalar orqali tutashganligidan u mazkur chulg‘am myuk ga mutanosib ravishda o‘zgaradi. tarqoq magnit oqimi ф1 kuch chiziqlari …

2 / 16

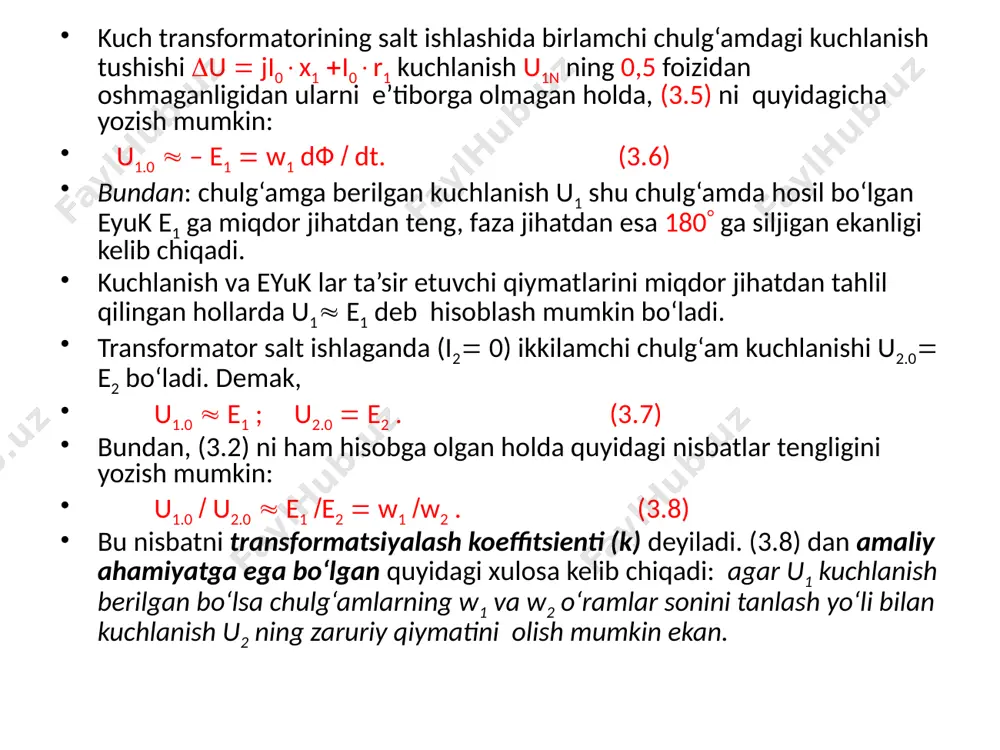

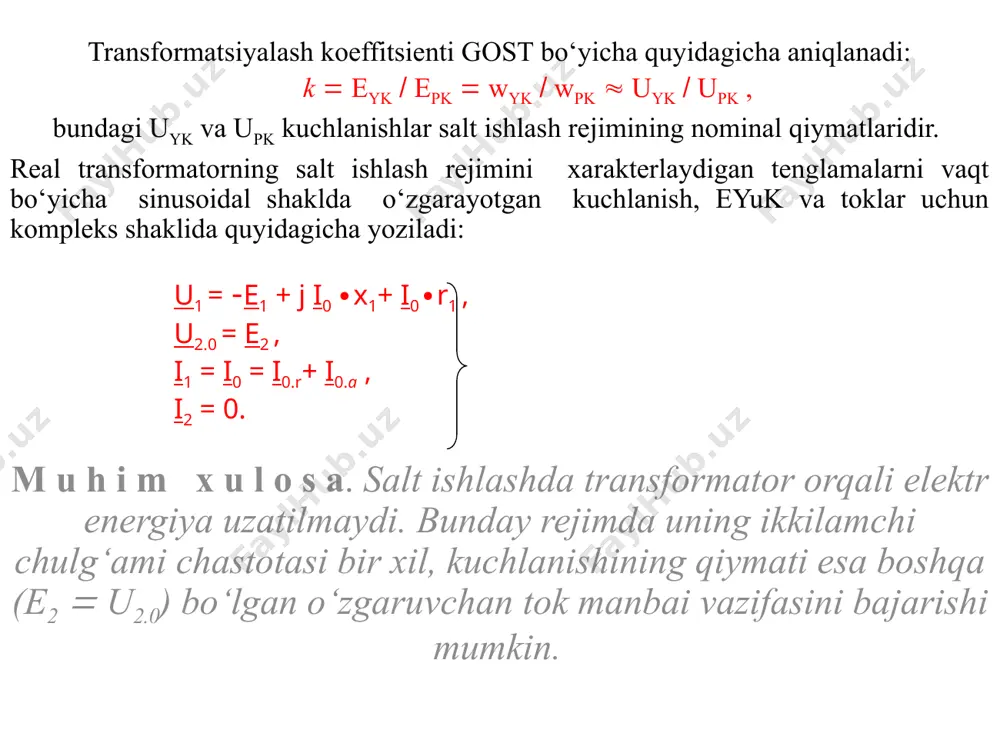

hlanish u1n ning 0,5 foizidan oshmaganligidan ularni e’tiborga olmagan holda, (3.5) ni quyidagicha yozish mumkin: u1.0  – е1  w1 dф  dt. (3.6) bundan: chulg‘amga berilgan kuchlanish u1 shu chulg‘amda hosil bo‘lgan eyuk e1 ga miqdor jihatdan teng, faza jihatdan esa 180 ga siljigan ekanligi kelib chiqadi. kuchlanish va eyuk lar ta’sir etuvchi qiymatlarini miqdor jihatdan tahlil qilingan hollarda u1 e1 deb hisoblash mumkin bo‘ladi. transformator salt ishlaganda (i2 0) ikkilamchi chulg‘am kuchlanishi u2.0 е2 bo‘ladi. demak, u1.0  е1 ; u2.0  е2 . (3.7) bundan, (3.2) ni ham hisobga olgan holda quyidagi nisbatlar tengligini yozish mumkin: u1.0  u2.0  е1 е2  w1 w2 . (3.8) bu nisbatni transformatsiyalash koeffitsienti (k) deyiladi. (3.8) dan amaliy ahamiyatga ega bo‘lgan quyidagi xulosa kelib chiqadi: agar u1 kuchlanish berilgan bo‘lsa chulg‘amlarning w1 va w2 o‘ramlar sonini tanlash yo‘li bilan kuchlanish u2 ning zaruriy qiymatini olish mumkin ekan. transformatsiyalash …

3 / 16

rqali faqat shu chulg‘am o‘ramlari bilan ilashadigan tarqoq magnit oqim ф2 ni ham hosil qiladi. ikkilamchi chulg‘am myuk i2w2 ning asosiy magnit oqimga ko‘rsatadigan ta’sirini lens qoidasi yordamida tushuntirish mumkin. l ye n s qoidasining ta’rifi: «o‘zgarayotgan magnit oqim ilashgan berk o‘tkazuvchi kontur (zanjir)da shunday yo‘nalishdagi eyuk hosil bo‘ladiki, uning vujudga keltirgan toki va u bilan bog‘liq bo‘lgan mexanik kuchlar magnit oqimning o‘zgarishiga aks ta’sir qiladi». demak, agar ikkilamchi chulg‘amga aktiv-induktiv yuklama ulansa, undan o‘tayotgan tokning reaktiv tashkil etuvchisi i2r vujudga keltirgan myuk i2rw2 transformatorning birlamchi chulg‘am myuk i0w1 ga teskari yo‘nalgan bo‘lib, asosiy magnit oqim ф ni kamaytirishga, aktiv-sig‘imiy yuklamada esa i0w1 ga mos yo‘nalgan bo‘lib, asosiy magnit oqimni oshirishga intiladi. aktiv-induktiv yuklamada natijaviy oqimning kamayishi birlamchi chulg‘amda eyuk e1 ning kamayishiga olib keladi. natijada, elektr tarmog‘ining kuchlanishi u1 u1n const bo‘lganligidan u1=-е1=е tufayli hosil bo‘lgan birlamchi chulg‘amdagi tokning qiymati i0 dan i1 gacha, ya’ni yuklama tokining magnitsizlovchi ta’siri …

4 / 16

a bo‘lamiz va i2(w2w1)  i2 belgilashdan keyin hosil bo‘lgan tenglamani quyidagicha yozamiz: i1  i0 + (–i'2). bu ifoda transformatorning toklar muvozanat tenglamasidir. toklar muvozanat tenglamasidan quyidagi xulosa kelib chiqadi: transformator birlamchi chulg‘amining toki i1 2 ta tokning geometrik yig‘indisidan iborat ekan: 1) i0 – birlamchi chulg‘amda myuk i0w1 ni hosil qilib magnit o‘tkazgichda asosiy magnit oqimni vujudga keltiradi; 2) (–i2) – yuklama tokining ta’siri tufayli birlamchi chulg‘amdagi tok shu kattalikka oshadi va uning birlamchi chulg‘amda hosil qilgan (–i2w1) myuk, lens qoidasiga binoan ikkilamchi chulg‘am myuk i2w2 ning ta’sirini kompensatsiya qiladi. natijaviy (asosiy) magnit oqimning maksimal qiymati фmax ni aniqlashda magnit zanjirlari uchun om qonunidan foydalanamiz: фmax= ( i1w1+ i2w2) / rm . magnit oqimning bu qiymatini quyidagicha aniqlash ham mumkin. bu holda u1  e1 ni hisobga olib quyidagiga ega bo‘lamiz: фmax  u1  (4,44 f w1). demak, birlamchi chulg‘amga berilgan kuchlanish u1 va uning chastotasi f …

5 / 16

eristikalari deyiladi qisqa tutashuv tajribasi muhim amaliy ahamiyatga egadir, chunki undan qisqa tutashuv isroflari р′qt va kuchlanishi uqt hamda almashtirish sxemaning parametrlari aniqlanadi. transformatorning qisqa tutashuv xarakteristikalari: iqt  f (uqt), рqt =f (uqt) va cosqt f (uqt) simmetrik yuklama ulangan transformatordagi elеktromagnit jarayоnlar i1w1+ i2w2  i0w1 i1  i0 + (–i'2). u1 = –е1 + ji1x1 + i1r1, u2 = е2 - ji2x2 - i2r2. image1.jpeg image2.wmf oleobject1.bin image3.png image4.png image5.png image6.png image7.png image8.png ( ) ( ) ï þ ï ý ü = × = = = × = = . ф w f 44 , 4 ф w f 2 2 2 / e e ; ф w f 44 , 4 ф w f 2 2 2 / e e max 2 max 2 2max 2 max 1 max 1 1max 1 p p /docprops/thumbnail.jpeg
