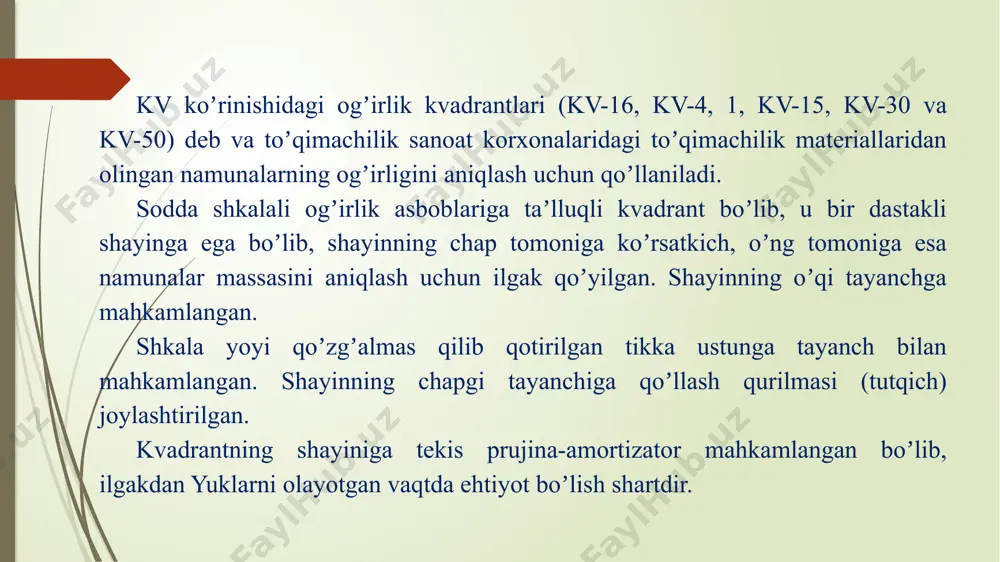

презентация powerpoint lаborаtoriya ishi ogʼirlik kvаdrаntlаrining аsosiy metrologik xususiyatini oʼrgаnish ishdan maqsad: ogʼirlikni oʼlchovchi kvadrant (tarozi) ning metrologik hususiyatlarini oʼrganing. topshiriqlar: 1. ogʼirlik kvadrantining ishlash uslubi oʼrganilsin va rasmi chizilsin; 2. priborlarning asosiy metrologik hususiyatlari haqida maʼlumot bering. kv koʼrinishidagi ogʼirlik kvadrantlari (kv-16, kv-4, 1, kv-15, kv-30 va kv-50) deb va toʼqimachilik sanoat korxonalaridagi toʼqimachilik materiallaridan olingan namunalarning ogʼirligini aniqlash uchun qoʼllaniladi. sodda shkalali ogʼirlik asboblariga taʼlluqli kvadrant boʼlib, u bir dastakli shayinga ega boʼlib, shayinning chap tomoniga koʼrsatkich, oʼng tomoniga esa namunalar massasini aniqlash uchun ilgak qoʼyilgan. shayinning oʼqi tayanchga mahkamlangan. shkala yoyi qoʼzgʼalmas qilib qotirilgan tikka ustunga tayanch bilan mahkamlangan. shayinning chapgi tayanchiga qoʼllash qurilmasi (tutqich) joylashtirilgan. kvadrantning shayiniga tekis prujina-amortizator mahkamlangan boʼlib, ilgakdan yuklarni olayotgan vaqtda ehtiyot boʼlish shartdir. kvadrant shkalasidagi koʼrsatish qiymati ikki oraliq aniqligida berilgan. birinchi oraliqdan ikkinchi bir oraliqqa oʼtish davrida, shayinning chap tomonidan ilgakka qoʼshimcha kerakli miqdordagi yuk osilib, keyingi oraliqni koʼrish mumkin. …

2 / 12

antning belgilangan konstruktorlik hujjatlari, uning qolgan qoʼshimcha qismlari boʼlishi kerak. undan tashqari, koʼrsatkich egilmagan, shkalada qoʼshimcha chiziqlar chizilmagan va tirnalmagan boʼlishi lozim. kvadrantni ishlatishdan oldin qattiq va tekis joyga joylashtirib, undagi koʼrsatkichning oxirini shkalaning boshlanishiga toʼgʼri kelishi tekshirib koʼriladi. koʼrsatkich shkalaning boshlanish nuqtasiga toʼgʼri kelmaslik oraligʼi 0,5 mm dan koʼp boʼlmasligi kerak. uning uchun kvadrant har bir shkalaning oraligʼida oltita joyidan tekshirilib koʼriladi: boshidan, oʼrtasidan va oxiridan. tekshirish uchun shayinning oʼng tomonidagi ilgakka kerakli miqdordagi yuk osish bilan olib boriladi. kvadrantning ikkinchi oraligʼi birinchi oraligʼi kabi tekshirilib koʼriladi. unda shayinning chap tomondagi ilgagiga kerakli miqdordagi yuk osilib, ikkinchi oraligʼining koʼrsatkichi tekshiriladi va hokazo. kvadrantning asosiy oraliq xatoligi ±1 shkala oraligʼidan koʼp boʼlmasligi shart. image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png /docprops/thumbnail.jpeg

3 / 12

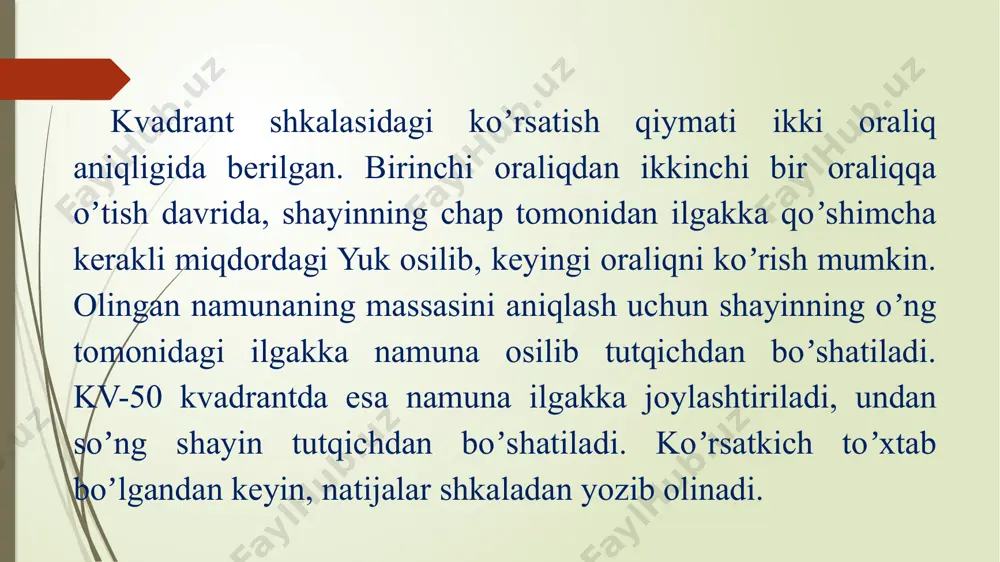

laboratoriya ishi - ogʼirlik kvadrantlarining asosiy metrologik xususiyatini oʼrganish - Page 3

4 / 12

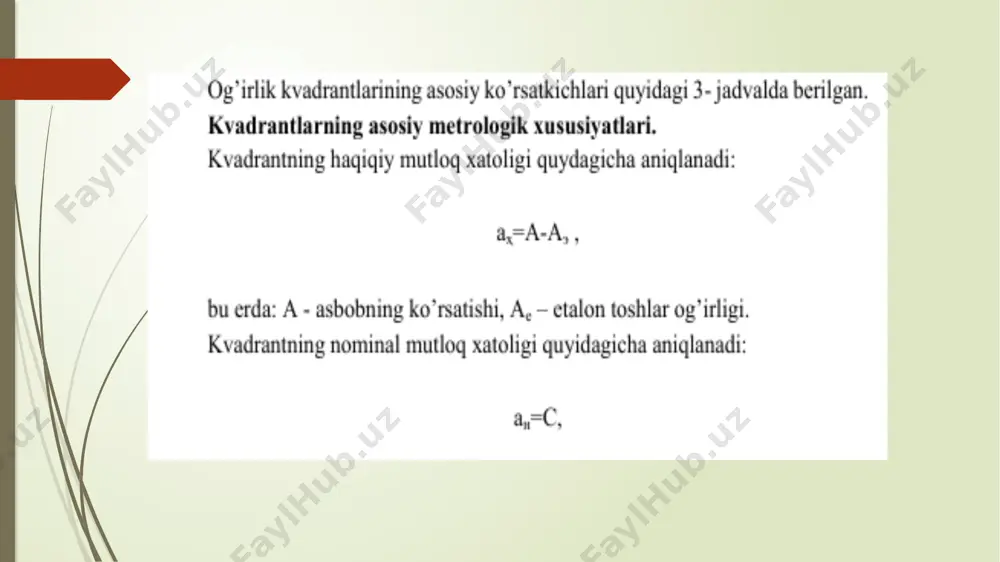

laboratoriya ishi - ogʼirlik kvadrantlarining asosiy metrologik xususiyatini oʼrganish - Page 4

5 / 12

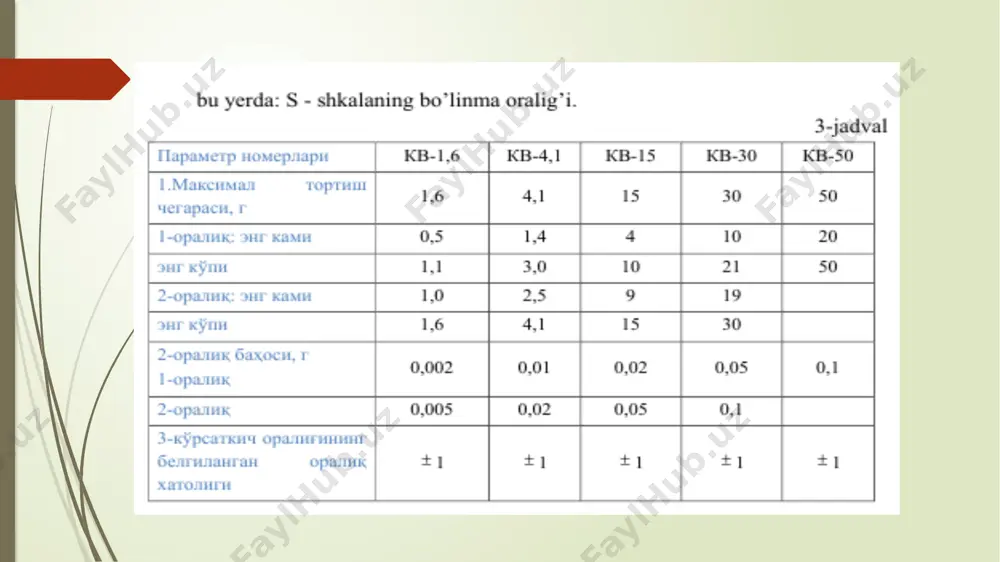

laboratoriya ishi - ogʼirlik kvadrantlarining asosiy metrologik xususiyatini oʼrganish - Page 5
