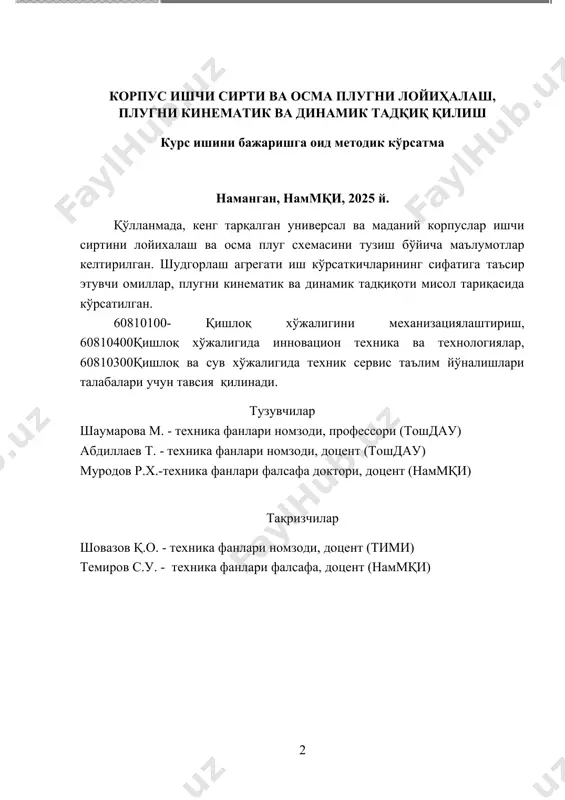

олий таълим, фан ва инновациялар вазирлиги наманган муҳандислик-қурилиш институти 014 олий таълим, фан ва инновациялар вазирлиги наманган муҳандислик - қурилиш институти к орпус ишчи сирти ва осма плугни ло йиҳалаш, плугни кинематик ва динамик тадқиқ қилиш 20252 корпус ишчи сирти ва осма плугни лойиҳалаш, плугни кинематик ва динамик тадқиқ қилиш курс ишини бажаришга оид методик кўрсатма наманган, наммқи, 2025 й. қўлланмада, кенг тарқалган универсал ва маданий корпуслар ишчи сиртини лойихалаш ва осма плуг схемасини тузиш бўйича маълумотлар келтирилган. шудгорлаш агрегати иш кўрсаткичларининг сифатига таъсир этувчи омиллар, плугни кинематик ва динамик тадқиқоти мисол тариқасида кўрсатилган. 60810100- қишлоқ хўжалигини механизациялаштириш, 60810400қишлоқ хўжалигида инновацион техника ва технологиялар, 60810300қишлоқ ва сув хўжалигида техник сервис таълим йўналишлари талабалари учун тавсия қилинади. тузувчилар шаумарова м. - техника фанлари номзоди, профессори (тошдау) абдиллаев т. - техника фанлари номзоди, доцент (тошдау) муродов р.х.-техника фанлари фалсафа доктори, доцент (наммқи) тақризчилар шовазов қ.о. - техника фанлари номзоди, доцент (тими) темиров …

2 / 32

елгиланган иш шароитларга мос келадиган қишлоқ хўжалиги машиналарининг асосий ишчи органларининг ўлчамларини, иш режимларини, технологик ва энергетик кўрсатгичларини ҳисоблаш, аниқлаш, ишлаб чиқишни кўзда тутади. курс лойиҳаси қишлоқ хўжалиги машиналари технологик жараёнларини ва уларнинг параметрларини асослаш, ҳисоблаш, лойиҳалаш компютер техникалари ёрдамида бажарилиши мумкин. курс лойиҳасини бажариш бўйича топшириқ ҳар бир талабага алоҳида берилади. қишлоқ хўжалиги машиналари фанидан бажариладиган курс лойиҳаси 20...25 варақ ҳажмдаги а4 форматли қағозга, қўлда ёки компъютерда ёзилган тушинтириш матни ва а1 форматли 1,5 – 2 та стандарт “ ватман” қағозига чизилган график қисмдан ташкил топиши керак. лойиҳанинг қисқача асоси дехқончиликда бажариладиган энг мураккаб, энг сермашаққат, энергия ва меҳнатни энг кўп талаб этадиган технологик жараёнлардан бири – бу экин экиладиган ер майдонларини шудгорлашдир.тупроққа талаб даражасида, сифатли ишлов берилса, шак – шуҳбасиз қишлоқ хўжалиги экинларидан мўл ва юқори сифатли махсулот олиш таъминланади. шу сабабли экин майдонларини шудгорлашда қўлланиладиган плугларнинг ишчи қисмлари тамонидан бажариладиган технологик жараёнларнинг моҳиятини чуқур англаш, уларни амалга …

3 / 32

нган топшириқ; -кириш; -тушинтириш, ҳисоблаш, асослаш, график қисмлардан ташқил топган маълумотлар; -а2 ва а1 форматдаги ватман қағозига қўлда ёки компъютерда (масштабда) чизилган график чизмалар; · хулоса ва фойдаланилган адабиётлар; курс лойиҳасининг намунавий топшириғи ва тушинтириш матни мазмуни курс лойиҳасини бажариш учун дастлабки маълумотлар: · корпуснинг тури: · 𝛼мак- максимал шудгорлаш чуқурлиги, см; · λ - шудгорлаш чуқурлигининг корпус қамров кенглигига нисбати; −𝛾𝑚𝑖𝑛, 𝛾0 , 𝛾𝑚𝑎𝑥- ясовчиларнинг шудгор деворига энгашиш бурчаклари, град; · ε – лемех тиғининг шудгор тубига нисбатан энгашиш бурчаги,град; · q - тупроқнинг солиштирма қаршилиги,н/см; -плуг осиладиган тракторнинг русими ва шудгорлаш агрегатининг ишчи тезлиги, м/с. курс лойиҳаси тушинтириш матни мазмуни: · плуг ишлатиладиган тупроқ – иқлим шароитининг қисқача тавсифи; · плуг ишчи сиртини лойиҳалашнинг тартиби, мазмуни ва корпус ишчи сиртининг лойиҳаси; · плугнинг айрим ўлчамлари ҳисоби ва плуг схемасини қуришнинг график ва ёзма баёни; · плугнининг кинематик ва динамик тадқиқоти ҳисоби ва уларнинг график чизмаси; · хулоса ва …

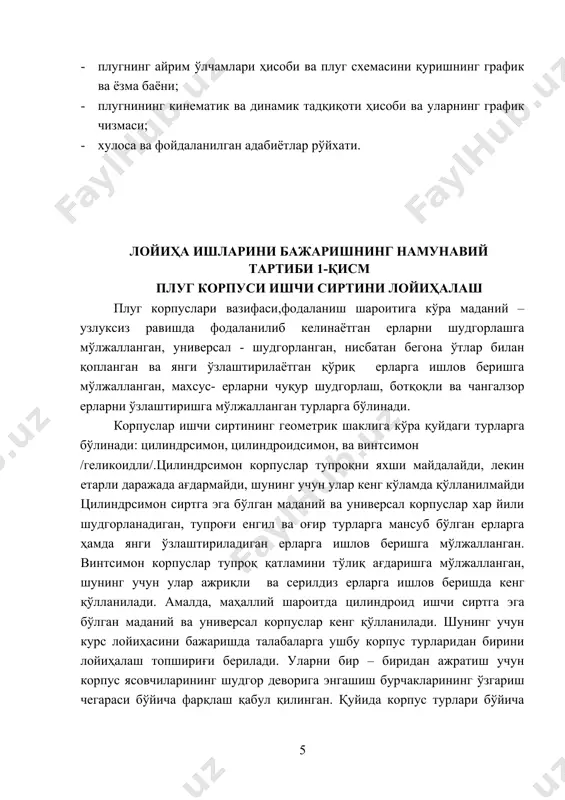

4 / 32

ларга ҳамда янги ўзлаштириладиган ерларга ишлов беришга мўлжалланган. винтсимон корпуслар тупроқ қатламини тўлиқ ағдаришга мўлжалланган, шунинг учун улар ажриқли ва серилдиз ерларга ишлов беришда кенг қўлланилади. амалда, маҳаллий шароитда цилиндроид ишчи сиртга эга бўлган маданий ва универсал корпуслар кенг қўлланилади. шунинг учун курс лойиҳасини бажаришда талабаларга ушбу корпус турларидан бирини лойиҳалаш топшириғи берилади. уларни бир – биридан ажратиш учун корпус ясовчиларининг шудгор деворига энгашиш бурчакларининг ўзгариш чегараси бўйича фарқлаш қабул қилинган. қуйида корпус турлари бўйича тегишли маълумотлар берилган(1-жадвал) (бу ерда ε – лемехнинг шудгор тубига энгашиш бурчаги). маданий ва универсал турдаги корпуслар учун 𝛾ί ва ε бурчакларининг ўзгариши. 1-жадвал корпус турлари γо,град. γмин, град. 𝛾мак, град ε, град. маданий уриверсал 40-450 38-400 1-20 2-40 4-70 7-150 25-300 25-300 корпус ишчи сиртини қуриш тартиби. берилган топшириққа биноан, корпуснинг максимал ишлов бериш чуқурлиги 𝛼мак ва унинг корпус қамрров кенглигига нисбати λ берилган бўлсин. плуг чимқирқарсиз ишлатилганида тупроқ қатламининг талаб даражада ағдарилиши таъминлаши …

5 / 32

з шаклини ўзгартирмайди деб фараз қилинади. лойиҳаланаётган корпуснинг олд кўринишини ағдарилаётган қатлам четки нуқталарининг траекториясидан фойдаланган ғолда қурилади (2 ва 3-расм). шунинг учун чизма варағининг юқори четидан 2 ϐ, чап четидан 3 ϐ масофада а нуқта белгиланиб, шудгор тубини билдирувчи чизиқ чизилади. ушбу чизиқдан юқорига а - шудгорлаш чуқурлигига тенг масофада(танланган масштабда) параллел, ер юзаси чизиқ чизилади. уларда ағдарилаётган қатламнинг кўндаланг кесим юзаси (α∙ ва в)берилган ўлчамларда – авсд тасвирланади. а нуқтадан шудгор туби чизиғида а масофада ётган с0 нуқта белгилаб олинади. корпус қамров кенглигига тенг масофа в ўлчаниб олинади ва с0 нуқтани марказ қилиб ер юзасини билдирувчи чизиқда (с0в0 = в ) в0 нуқта белгилаб олинади, с0а1 чизиғи чизилади. шудгор тубини билдирувчи чизиқдаги с0 нуқтадан с1 ,с2 .ва ҳ .к. нуқталарни белгилаб олинади.худди шундай ер юзасини билдирувчи чизиқдаги в0 чизиғидан оралиғи в масофага тенг бўлган масофаларда в1 , в2 ва ҳ.к. нуқталар белгиланади. ушбу нуқталардан қатламнинг мос келадиган ён …
