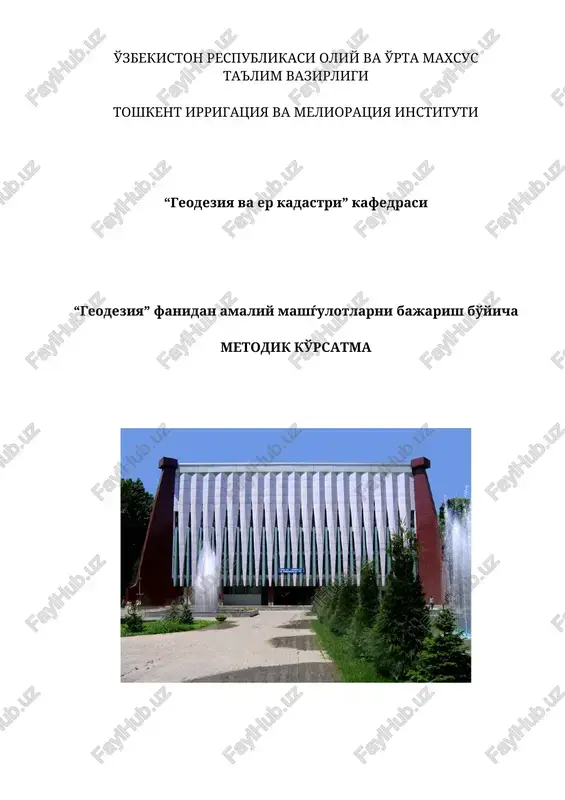

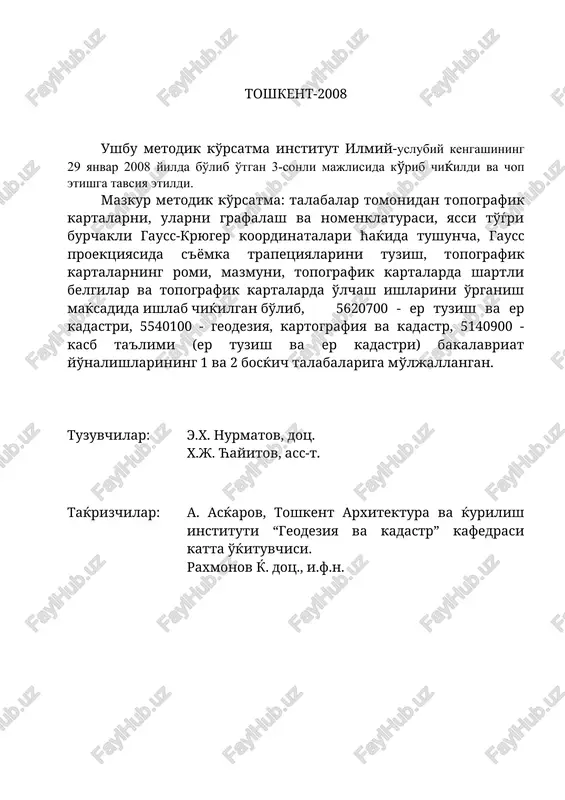

o'zbekiston respublikasi oliy va o'rta maxsus ta'lim vazirligi o'zbekiston respublikasi oliy va o'rta maxsus ta'lim vazirligi toshkent irrigatsiya va melioratsiya instituti “geodeziya va er kadastri” kafedrasi “geodeziya” fanidan amaliy mashѓulotlarni bajarish bo'yicha metodik ko'rsatma toshkent-2008 ushbu metodik ko'rsatma institut ilmiy-uslubiy kengashining 29 yanvar 2008 yilda bo'lib o'tgan 3-sonli majlisida ko'rib chiќildi va chop etishga tavsiya etildi. mazkur metodik ko'rsatma: talabalar tomonidan topografik kartalarni, ularni grafalash va nomenklaturasi, yassi to'ѓri burchakli gauss-kryuger koordinatalari ћaќida tushuncha, gauss proektsiyasida s'yomka trapetsiyalarini tuzish, topografik kartalarning romi, mazmuni, topografik kartalarda shartli belgilar va topografik kartalarda o'lchash ishlarini o'rganish maќsadida ishlab chiќilgan bo'lib, 5620700 - er tuzish va er kadastri, 5540100 - geodeziya, kartografiya va kadastr, 5140900 - kasb ta'limi (er tuzish va er kadastri) bakalavriat yo'nalishlarining 1 va 2 bosќich talabalariga mo'ljallangan. tuzuvchilar: e.x. nurmatov, dots. x.j. ћayitov, ass-t. taќrizchilar: a. asќarov, toshkent arxitektura va ќurilish instituti “geodeziya va kadastr” kafedrasi katta o'ќituvchisi. raxmonov ќ. …

2 / 33

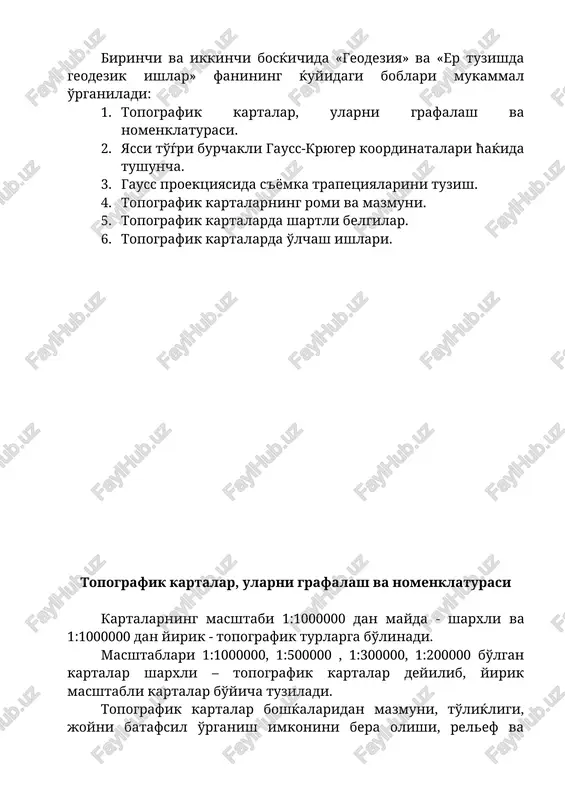

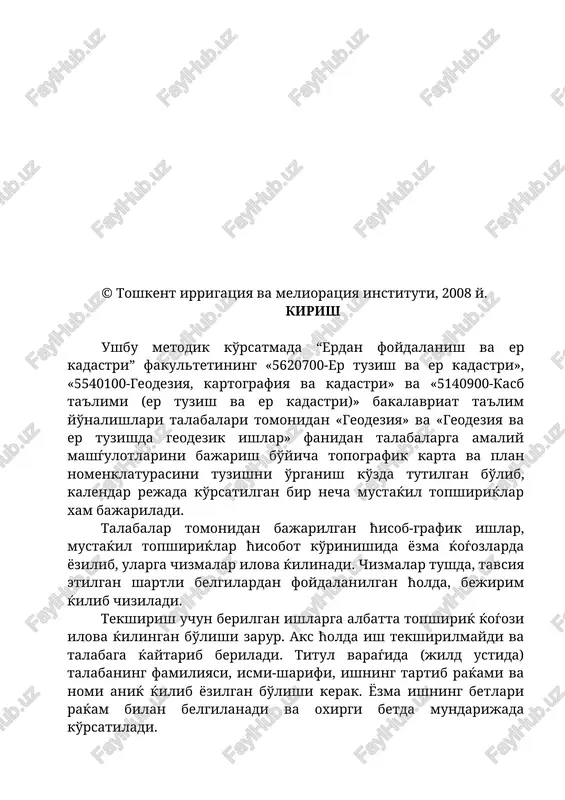

arga chizmalar ilova ќilinadi. chizmalar tushda, tavsiya etilgan shartli belgilardan foydalanilgan ћolda, bejirim ќilib chiziladi. tekshirish uchun berilgan ishlarga albatta topshiriќ ќoѓozi ilova ќilingan bo'lishi zarur. aks ћolda ish tekshirilmaydi va talabaga ќaytarib beriladi. titul varaѓida (jild ustida) talabaning familiyasi, ismi-sharifi, ishning tartib raќami va nomi aniќ ќilib yozilgan bo'lishi kerak. yozma ishning betlari raќam bilan belgilanadi va oxirgi betda mundarijada ko'rsatiladi. birinchi va ikkinchi bosќichida «geodeziya» va «er tuzishda geodezik ishlar» fanining ќuyidagi boblari mukammal o'rganiladi: 1. topografik kartalar, ularni grafalash va nomenklaturasi. 2. yassi to'ѓri burchakli gauss-kryuger koordinatalari ћaќida tushuncha. 3. gauss proektsiyasida s'yomka trapetsiyalarini tuzish. 4. topografik kartalarning romi va mazmuni. 5. topografik kartalarda shartli belgilar. 6. topografik kartalarda o'lchash ishlari. topografik kartalar, ularni grafalash va nomenklaturasi kartalarning masshtabi 1:1000000 dan mayda - sharxli va 1:1000000 dan yirik - topografik turlarga bo'linadi. masshtablari 1:1000000, 1:500000 , 1:300000, 1:200000 bo'lgan kartalar sharxli – topografik kartalar deyilib, yirik masshtabli …

3 / 33

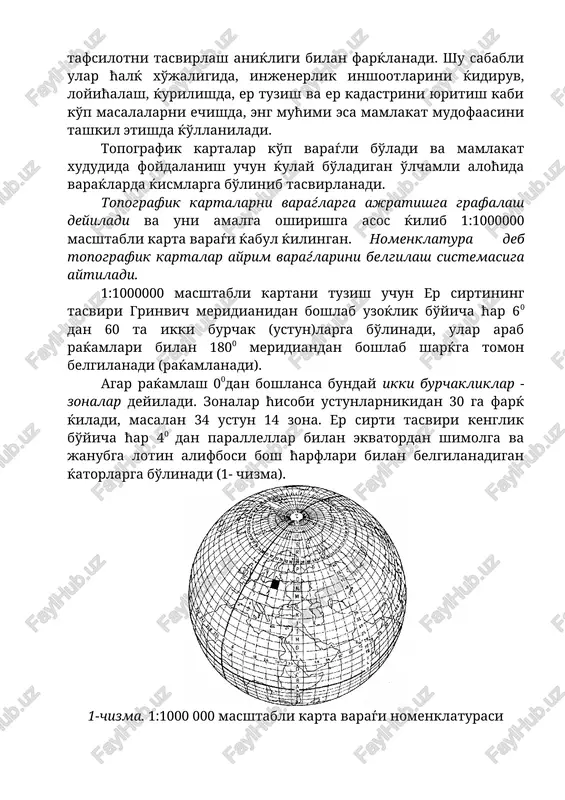

yrim varaѓlarini belgilash sistemasiga aytiladi. 1:1000000 masshtabli kartani tuzish uchun er sirtining tasviri grinvich meridianidan boshlab uzoќlik bo'yicha ћar 60 dan 60 ta ikki burchak (ustun)larga bo'linadi, ular arab raќamlari bilan 1800 meridiandan boshlab sharќga tomon belgilanadi (raќamlanadi). agar raќamlash 00dan boshlansa bunday ikki burchakliklar - zonalar deyiladi. zonalar ћisobi ustunlarnikidan 30 ga farќ ќiladi, masalan 34 ustun 14 zona. er sirti tasviri kenglik bo'yicha ћar 40 dan parallellar bilan ekvatordan shimolga va janubga lotin alifbosi bosh ћarflari bilan belgilanadigan ќatorlarga bo'linadi (1- chizma). 1-chizma. 1:1000 000 masshtabli karta varaѓi nomenklaturasi nomenklaturali bo'lingan karta va planlardan foydalanish uchun ќuyidagi masalalarni echishga to'ѓri keladi. 1. topografik kartalar, ularni grafalash va nomenklaturasi to'ѓrisida tushunchalarga ega bo'lish. 2. geografik koordinatalari ma'lum punkt joylashgan karta varaѓining nomenklaturasini aniќlash. 3. ma'lum nomenklatura bo'yicha trapetsiya romi burchaklarini geografik koordinatalarini aniќlash. 4. berilgan karta varaѓiga yondosh (ќo'shni) karta varaѓlarining nomenklaturasini topish. turli masshtabdagi karta va plan varaѓlarining …

4 / 33

ќator raќami shu punktda joylashgan 1:10 000 gacha bo'lgan barcha masshtablari karta varaѓlarining nomenklaturasi aniќlansin. 2-chizma. 1:1000 000 masshtabli karta varaѓi nomenklaturasi 3-chizmada 1:1000 000 masshtabli karta trapetsiyasi nomenklaturasi bilan ko'rsatilgan. 1:1000 000 3 -chizma 1:1 000 000 karta varaѓi nomenklaturasi ќator ћarfi va ustun nomeridan yiѓiladi masalan n -34. bitta 1:1000 000 masshtabli karta varaѓida 4 ta 1:500 000 masshtabli karta varaѓi millionli karta varaѓlarini tashkil etadi va millionli varaѓ nomenklaturasiga a, b, v, g bosh ћarflarni ќo'shib belgilanadi - n - 34 - a (4-chizma), 9 ta 1:3000 000 masshtabli karta varaѓlarga bo'linadi. millionli varaќ nomenklaturasi oldiga joylashadigan i dan ix gacha rim raќamlari bilan belgilanadi - i-n-34 (5-chizma), 1: 200 000 masshtabli kartaning varaѓi 1:1000000 masshtabli karta varaѓining 1/36 ќismini tashkil ќiladi va 1:1000000 varaќ nomenklaturasidan keyin joylashgan rim raќamlari bilan belgilanadi - n-34-vii (6-chizma). 1:100000 masshtabli karta varaѓini ћosil ќilish uchun 1:1000000 masshtabli karta varaѓi 144 …

5 / 33

l alifbosining kichik ћarflari a, b, v, g bilan belgilanadi (10-chizma). 1:50 000 10-chizma 1:25000 masshtabli karta varaѓida o'lchamlari kenglik bo'yicha =2'30" uzoќlik bo'yicha 3'45" bo'lgan 4 ta 1:10000 masshtabli karta varaѓlari yotadi va ular arab raќamlari 1, 2, 3, 4, bilan belgilanadi (11-chizma) 1:25 000 11-chizma shunday ќilib, berilgan misol shartiga binoan aloћida izlanayotgan 1:10000 masshtabli karta varaѓining nomenklaturasi n-34-37-v-v-4 bo'ladi 12-chizmada ko'rsatilgan. 1:10 000 12-chizma 1-jadvalda nuќtaning geografik koordinatalari kengligi =54041'49" va uzoќligi 18005'25" bo'lgan nuќta joylashgan masshtablari 1:1000 000-1:10000 bo'lgan kartalar varaѓlarini er shari sirtidagi kenglik va uzoќlik bo'yicha romlarning o'lchamlari, nomenklaturasi va karta varaќlari soni keltirilgan. yuќorida yozilganlardan 1:1000 000 masshtabli kartadan yirikroќ masshtabli kartalar varaќlari nomenklaturasiga ћar bir masshtab varaќlarini belgilash uchun ќabul ќilingan ћarf yoki sonni ma'lum tartibda ќo'shish orќali ћosil ќilinadi. 1 - jadval kartalar masshtabi romlar o'lchamlari nomenklatura misoli kartalar varaќlari soni kenglikda uzoќlikda 1:1 000 000 40 60 n-34 - 1:500 …
