1 / 23

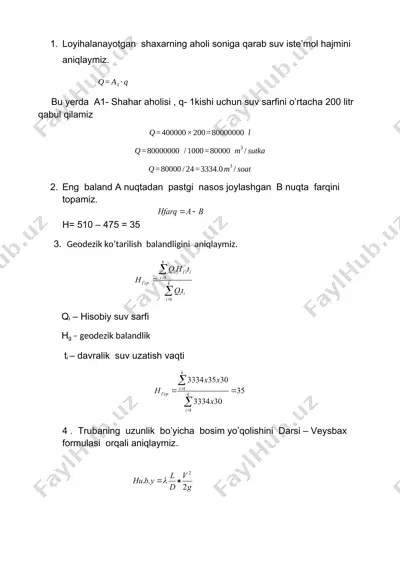

1. loyihalanayotgan shaxarning aholi soniga qarab suv iste’mol hajmini aniqlaymiz. bu yerda a1- shahar aholisi , q- 1kishi uchun suv sarfini o’rtacha 200 litr qabul qilamiz 2. eng baland a nuqtadan pastgi nasos joylashgan b nuqta farqini topamiz. h= 510 – 475 = 35 3. geodezik ko’tarilish balandligini aniqlaymiz. qi – hisobiy suv sarfi hg – geodezik balandlik ti – davralik suv uzatish vaqti 4 . trubaning uzunlik bo’yicha bosim yo’qolishini darsi – veysbax formulasi orqali aniqlaymiz. bu yerda - qarshilik koeffisienti l - magistral quvurlar uzunligi d – magistral quvurlar diametri v2 – suyuqlik tezligi g – erkin tushish tezlanishi = 22.9 m jadval 1. quvurlar materiallarinig qarshilik koeffitsenti n materiallar turlari quvurlarning g’adur budurlik koeffitsenti 1 асбестоцемент truba 0.011 2 чугун truba 0.012 3 cherepitsa truba 0.014 4 temir beton truba 0.011 5 beton 0.012 6 metal 0.012 7 ichi silliqlangan metal 0.010 8 гофрa metal 0.022 9 …

2 / 23

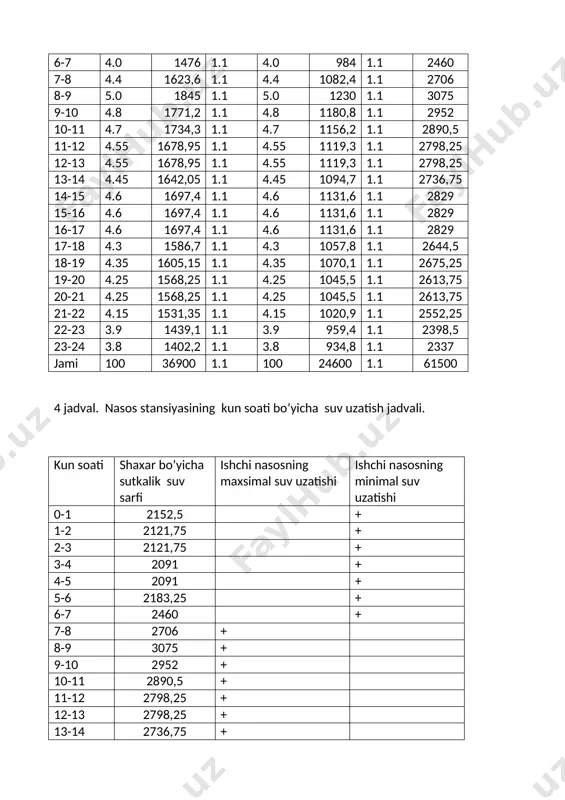

kalik suv sarfi 0-1 3.5 1291,5 1.1 3.5 861 1.1 2152,5 1-2 3.45 1273,05 1.1 3.45 848,7 1.1 2121,75 2-3 3.45 1273,05 1.1 3.45 848,7 1.1 2121,75 3-4 3.4 1254,6 1.1 3.4 836,4 1.1 2091 4-5 3.4 1254,6 1.1 3.4 836,4 1.1 2091 5-6 3.55 1309,95 1.1 3.55 873,3 1.1 2183,25 6-7 4.0 1476 1.1 4.0 984 1.1 2460 7-8 4.4 1623,6 1.1 4.4 1082,4 1.1 2706 8-9 5.0 1845 1.1 5.0 1230 1.1 3075 9-10 4.8 1771,2 1.1 4.8 1180,8 1.1 2952 10-11 4.7 1734,3 1.1 4.7 1156,2 1.1 2890,5 11-12 4.55 1678,95 1.1 4.55 1119,3 1.1 2798,25 12-13 4.55 1678,95 1.1 4.55 1119,3 1.1 2798,25 13-14 4.45 1642,05 1.1 4.45 1094,7 1.1 2736,75 14-15 4.6 1697,4 1.1 4.6 1131,6 1.1 2829 15-16 4.6 1697,4 1.1 4.6 1131,6 1.1 2829 16-17 4.6 1697,4 1.1 4.6 1131,6 1.1 2829 17-18 4.3 1586,7 1.1 4.3 1057,8 1.1 2644,5 18-19 4.35 1605,15 …

3 / 23

p2* t2 =3*16+3*8=72soat. bitta aniqlangan hisobiy uzatish suv sarfi; qnr=qsut/nn-ch=61500/72 = 854.2 m3/soat; qt=qp/n qp - bitta aniqlangan hisobiy uzatish suv sarfi n - parallel ishlovchi quvur o’tkazgichlar soni; qt=854.2 /2=427.1 m3/soat=118.6/sek=0,1186m3/sek; so’rib beruvchi quvur o’tkazgichlar. eng qulay tezlik deb 1,5 m/s ga teng deb qabul qilamiz. hisobiy diametrni quyidagi ifoda orqali aniqlaymiz; gost 18599-2001 bo’yicha ichki diametrni tanlanadi; dich=3.19mm 5 jadval. metal quvurlarning diametrlari va qalinliklari 11. nasosni ishga tushurish uchun elektrodvigatel qabul qilinadi. aylanish chastotasi va kerakli quvvat bo’yicha dvigatel tanlanadi nasos quvvatini aniqlash. bu yerda, ρ - suv zichligi; ηn=0,83 ayni vaqtdagi nasosning foydali ish koeffitsienti; 12. dvigatelga kerak bo’ladigan quvvat. bu yerda, ndv—nasos validagi quvvati; ηdv—dvigatelning foydali ish koeffitsienti; η—uzatishdagi foydali ish koeffitsienti; k—quvvatning zahira koeffitsienti. dvigatelni qayta yuklash imkoniyatini hisobga olgan holda olinadi. elektrodvigatel zahira koeffitsienti n, kvt 300 k 1,25 1,2 1,45 1,1 gidromexanik va energetic uskunalar. asosiy nasoslarni harakatga keltirish uchun xizmat qiladigan …

4 / 23

uchun isitish, sovitish (shamollatish), yuk ko’trish, pnevmatik, sanitariya texnik, metallarga yangi ishlov berish va boshqa mexanik uskunalar ham qo’llaniladi. yordamchi gidromexanik va mexanik uskunalarni harakatga keltirish uchun qo’llaniladigan dvigatellar,o’zgarmas tok hosil qiluvchi,generatorlar va boshqa energiya bilan bog’liq vositalar yordamchi energetik uskunalar deyiladi. bulardan tashqari energiya boshqarish va taqsimlash qurilmalari, pasaytiruvchi va avtomatika vositalari uchun turli yordamchi energetic uskuna va jihozlardan foydalaniladi. nasos stansiya qancha katta bo’lsa, unga ancha murakkab uskuna va jihozlar o’rnatish zarur bo’ladi. pnevmatik uskunalar. nasos stansiyalarining uskunalaridan foydalanishda yuqori bosimli qisilgan havo uzatish zarur bo’lgan hollarda pnevmatik uskunalar qo’llaniladi. qisilgan havo quyidagi maqsadlarda ishlatiladi: 1.boshqarish tizimi moy-bosim qurilmalarining moy-havo qozonlarida 14….25 kg/sm2 gacha bosim hosil qilish uchun; 2.elektr dvigatellari tormozlash jihozlariga 5 dan 7 gacha kg/sm2 bosimli havo uzatish uchun; 3.elektr dvigatel cho’lg’amlarini 4 dan 5 gacha kg/sm2 bosimli havo bilan puflatib tozalash uchun; 4.has-cho’p to’suvchi panjarani 3 dan 6 gacha kg/sm2 bosimli havo bilan puflatib tozalash …

5 / 23

vvati 630—1000 kvt bo’lgan xollarda ochiq tarmoqli mexanik shamollatish tizimi qo’llaniladi,ya’ni ventelyator yordamida tashqaridan olingan havo elektr dvigatel orqali o’tkazilib yana tashqariga o’tkaziladi. quvvati 1000 kilowatdan ortiq bo’lgan elektr dvigatellardan foydalanilganda havo elektr dvigatel tagiga o’rnatilgan maxsus sovutgichda svuladigan,berk tarmoq ichida ventelyator yordamida ishlatiadi. xizmatchi xodimlar faoliyat ko’rsatadigan xonalrni salqin qilish uchun konditsionerlar bilan jixozlanadi. isitish tizimi. nasos stansiya binosining pastki qavatida +5 gradus va ustki qavatida +18—20 gradus havo haroratini ta’minlashi zarur.isitish uchun elektr kaloliferlar,suv va bug’ qozonlari orqali isitiladigan radiatorlar,gaz yoki elektr isitgich jihozlaridan foydalanish mumkin. yuk ko’tarish qurilmalari. nasos stansiyalaridagi nasoslar,elektr dvigatellar,qulfaklar,quvurlar va boshqa uskuna va jixozlarni ochish,berkitish va ta’minlash ishlarini bajarishda yuk ko’tarish qurilmalaridan foydalaniladi.yuk ko’tarishqurilmasining turi inshootning o’lchamlari,uskunalarining joylashishi va ko’tariladigan elementning maksimal massasini xisobga olgan xolda tanlanadi.yuk ko’tarish qurilmasi nasos yoki elektrdvigatelning eng og’ir detalini ko’tara olish qobiliyatiga ega bo’lishi zarur.dastlabki xisoblarda vertical valli agregatlar uchun eng og’ir detalning maksimal massasi nasos yoki dvigatel …

Want to read more?

Download all 23 pages for free via Telegram.

Download full file

About "hidrostatik bosimni hisoblash"

1. loyihalanayotgan shaxarning aholi soniga qarab suv iste’mol hajmini aniqlaymiz. bu yerda a1- shahar aholisi , q- 1kishi uchun suv sarfini o’rtacha 200 litr qabul qilamiz 2. eng baland a nuqtadan pastgi nasos joylashgan b nuqta farqini topamiz. h= 510 – 475 = 35 3. geodezik ko’tarilish balandligini aniqlaymiz. qi – hisobiy suv sarfi hg – geodezik balandlik ti – davralik suv uzatish vaqti 4 . trubaning uzunlik bo’yicha bosim yo’qolishini darsi – veysbax formulasi orqali aniqlaymiz. bu yerda - qarshilik koeffisienti l - magistral quvurlar uzunligi d – magistral quvurlar diametri v2 – suyuqlik tezligi g – erkin tushish tezlanishi = 22.9 m jadval 1. quvurlar materiallarinig qarshilik koeffitsenti n materiallar turlari quvurlarning g’adur budurlik koeffitsenti 1 асбестоцемент truba …

This file contains 23 pages in DOCX format (1.6 MB). To download "hidrostatik bosimni hisoblash", click the Telegram button on the left.
