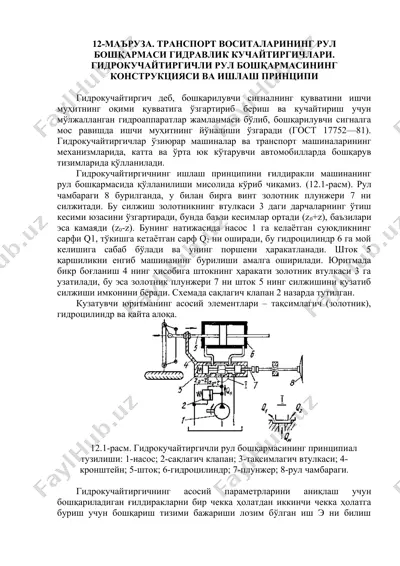

12-маъруза. транспорт воситаларининг рул бошқармаси гидравлик кучайтиргичлари. гидрокучайтиргичли рул бошқармасининг конструкцияси ва ишлаш принципи гидрокучайтиргич деб, бошқарилувчи сигналнинг қувватини ишчи муҳитнинг оқими қувватига ўзгартириб бериш ва кучайтириш учун мўлжалланган гидроаппаратлар жамланмаси бўлиб, бошқарилувчи сигналга мос равишда ишчи муҳитнинг йўналиши ўзгаради (гост 17752—81). гидрокучайтиргичлар ўзиюрар машиналар ва транспорт машиналарининг механизмларида, катта ва ўрта юк кўтарувчи автомобилларда бошқарув тизимларида қўлланилади. гидрокучайтиргичнинг ишлаш принципини ғилдиракли машинанинг рул бошқармасида қўлланилиши мисолида кўриб чиқамиз. (12.1-расм). рул чамбараги 8 бурилганда, у билан бирга винт золотник плунжери 7 ни силжитади. бу силжиш золотникнинг втулкаси 3 даги дарчаларнинг ўтиш кесими юзасини ўзгартиради, бунда баъзи кесимлар ортади (z0+z), баъзилари эса камаяди (z0-z). бунинг натижасида насос 1 га келаётган суюқликнинг сарфи q1, тўкишга кетаётган сарф q2 ни оширади, бу гидроцилиндр 6 га мой келишига сабаб бўлади ва унинг поршени ҳаракатланади. шток 5 қаршиликни енгиб машинанинг бурилиши амалга оширилади. юритмада бикр боғланиш 4 нинг ҳисобига штокнинг ҳаракати золотник втулкаси 3 га …

2 / 6

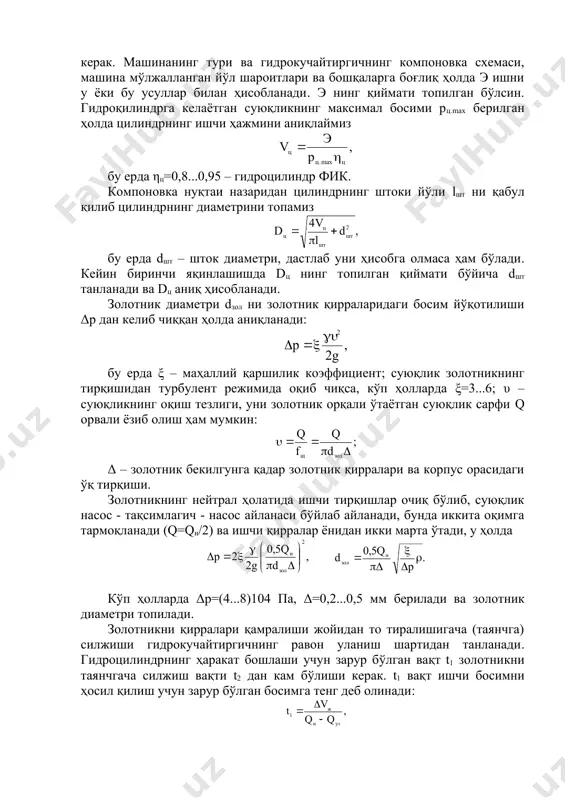

ар билан ҳисобланади. э нинг қиймати топилган бўлсин. гидроқилиндрга келаётган суюқликнинг максимал босими рц.max берилган ҳолда цилиндрнинг ишчи ҳажмини аниқлаймиз бу ерда ηц=0,8...0,95 – гидроцилиндр фик. компоновка нуқтаи назаридан цилиндрнинг штоки йўли lшт ни қабул қилиб цилиндрнинг диаметрини топамиз бу ерда dшт – шток диаметри, дастлаб уни ҳисобга олмаса ҳам бўлади. кейин биринчи яқинлашишда dц нинг топилган қиймати бўйича dшт танланади ва dц аниқ ҳисобланади. золотник диаметри dзол ни золотник қирраларидаги босим йўқотилиши δр дан келиб чиққан ҳолда аниқланади: бу ерда ξ – маҳаллий қаршилик коэффициент; суюқлик золотникнинг тирқишидан турбулент режимида оқиб чиқса, кўп ҳолларда ξ=3...6; υ – суюқликнинг оқиш тезлиги, уни золотник орқали ўтаётган суюқлик сарфи q орвали ёзиб олиш ҳам мумкин: δ – золотник бекилгунга қадар золотник қирралари ва корпус орасидаги ўқ тирқиши. золотникнинг нейтрал ҳолатида ишчи тирқишлар очиқ бўлиб, суюқлик насос - тақсимлагич - насос айланаси бўйлаб айланади, бунда иккита оқимга тармоқланади (q=qн/2) ва ишчи қирралар ёнидан …

3 / 6

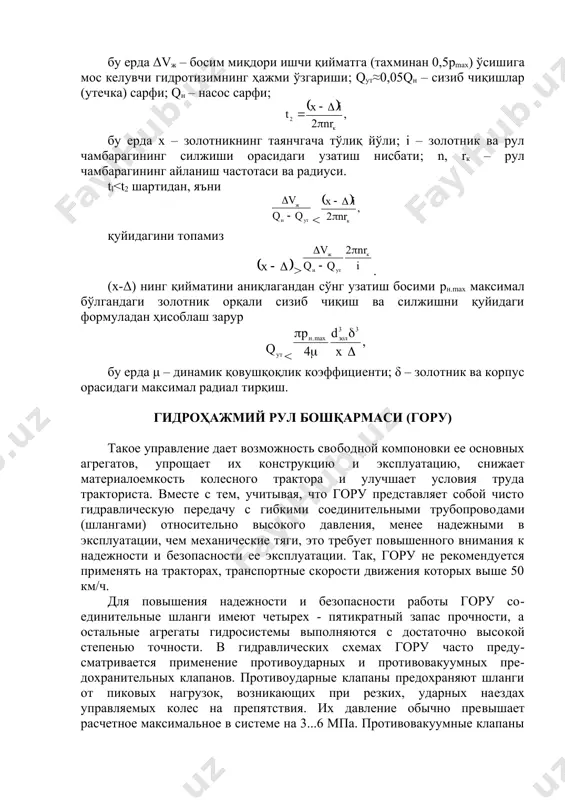

соблаш зарур < бу ерда μ – динамик қовушқоқлик коэффициенти; δ – золотник ва корпус орасидаги максимал радиал тирқиш. гидроҳажмий рул бошқармаси (гору) такое управление дает возможность свободной компоновки ее основных агрегатов, упрощает их конструкцию и эксплуатацию, снижает материалоемкость колесного трактора и улучшает условия труда тракториста. вместе с тем, учитывая, что гору представляет собой чисто гидравлическую передачу с гибкими соединительными трубопроводами (шлангами) относительно высокого давления, менее надежными в эксплуатации, чем механические тяги, это требует повышенного внимания к надежности и безопасности ее эксплуатации. так, гору не рекомендуется применять на тракторах, транспортные скорости движения которых выше 50 км/ч. для повышения надежности и безопасности работы гору соединительные шланги имеют четырех - пятикратный запас прочности, а остальные агрегаты гидросистемы выполняются с достаточно высокой степенью точности. в гидравлических схемах гору часто предусматривается применение противоударных и противовакуумных предохранительных клапанов. противоударные клапаны предохраняют шланги от пиковых нагрузок, возникающих при резких, ударных наездах управляемых колес на препятствия. их …

4 / 6

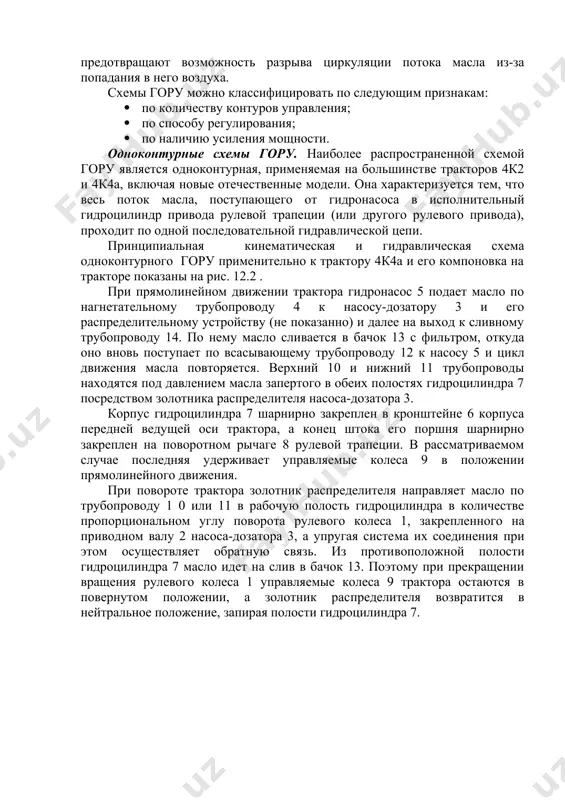

ическая схема одноконтурного гору применительно к трактору 4к4а и его компоновка на тракторе показаны на рис. 12.2 . при прямолинейном движении трактора гидронасос 5 подает масло по нагнетательному трубопроводу 4 к насосу-дозатору 3 и его распределительному устройству (не показанно) и далее на выход к сливному трубопроводу 14. по нему масло сливается в бачок 13 с фильтром, откуда оно вновь поступает по всасывающему трубопроводу 12 к насосу 5 и цикл движения масла повторяется. верхний 10 и нижний 11 трубопроводы находятся под давлением масла запертого в обеих полостях гидроцилиндра 7 посредством золотника распределителя насоса-дозатора 3. корпус гидроцилиндра 7 шарнирно закреплен в кронштейне 6 корпуса передней ведущей оси трактора, а конец штока его поршня шарнирно закреплен на поворотном рычаге 8 рулевой трапеции. в рассматриваемом случае последняя удерживает управляемые колеса 9 в положении прямолинейного движения. при повороте трактора золотник распределителя направляет масло по трубопроводу 1 0 или 11 в рабочую полость гидроцилиндра в количестве …

5 / 6

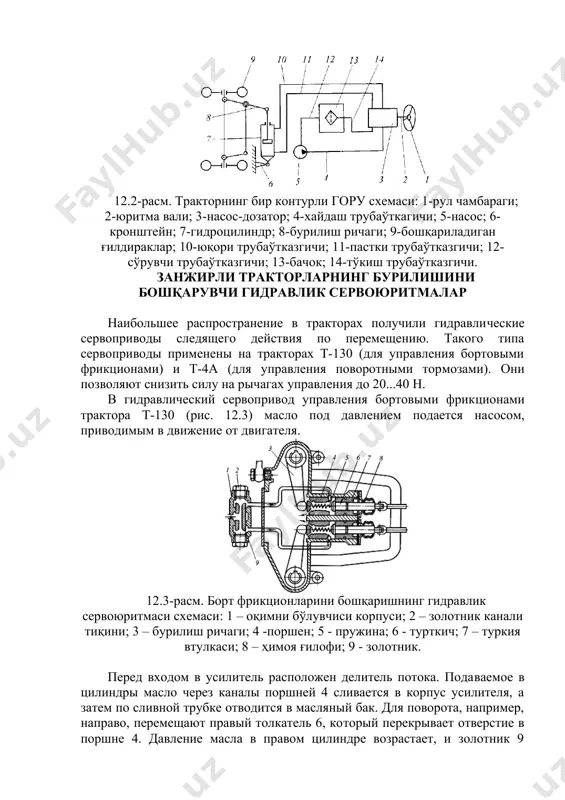

о действия по перемещению. такого типа сервоприводы применены на тракторах т-130 (для управления бортовыми фрикционами) и т-4а (для управления поворотными тормозами). они позволяют снизить силу на рычагах управления до 20...40 н. в гидравлический сервопривод управления бортовыми фрикционами трактора т-130 (рис. 12.3) масло под давлением подается насосом, приводимым в движение от двигателя. 12.3-расм. борт фрикционларини бошқаришнинг гидравлик сервоюритмаси схемаси: 1 – оқимни бўлувчиси корпуси; 2 – золотник канали тиқини; 3 – бурилиш ричаги; 4 -поршен; 5 - пружина; 6 - турткич; 7 – туркия втулкаси; 8 – ҳимоя ғилофи; 9 - золотник. перед входом в усилитель расположен делитель потока. подаваемое в цилиндры масло через каналы поршней 4 сливается в корпус усилителя, а затем по сливной трубке отводится в масляный бак. для поворота, например, направо, перемещают правый толкатель 6, который перекрывает отверстие в поршне 4. давление масла в правом цилиндре возрастает, и золотник 9 делителя потока, перемещаясь (на рис. 12.3 вниз), ограничивает …
