4- tajriba ishi. fil’trlash doimiylarini aniqlash. nazariy qism. o’zaro erimagan va kimyoviy birikmagan moddalarning mexanik aralashmasiga (masalan, suyukliq-qattik modda, suyuklik gaz va hokazo) turli jinsli sistema deb ataladi. ishlab chiqarish jarayonlarida va mahsulot olishda turli jinsli sistemalarni alohida qismlarga ajratish kerak. buning uchun кimyoviy sanoatida quyidagi usullardan foydalaniladi: 1. cho’ktirish 2. fil’trlash 3. tsentrifugalash 4. suyuqlik yordamida ajratish 5. elektr maydon ta`sirida fil’trlash deb qattiq va suyuq fazali turli jinsli sistemani g’ovak to’siqlar (fil’tr to’siqlari)dan o’tkazib tarkibiy kismlarga ajratadigan jarayonlarga aytiladi. fil’tr-to’siqlar sifatida paxtadan, yung va sintetik moddalardan olingan gazlamalardan, keramika va asbestdan olingan materiallardan foydalaniladi. u yoki bu materialdan tayyorlangan fil’trlash materiali quyidagi talablarga javob berishi kerak: 1. g’ovaksimon bo’lishi; 2. fil’trlanadigan suyuqlik bilan kimyoviy reaktsiyaga kirishmasligi; 3. mexanik kuchga nisbatan mustahkam bo’lishi; 4. issiqlikka chidamli bo’lishi. fil’trlash jarayoniga ta`sir ko’rsatadigan kattaliklar umumiy holda quyidagi tenglama bilan ifodalanadi: (4.1) bu tenglama fil’trlash tenglamasi deb aytiladi. bu tenglamada: dv – …

2 / 4

rlash tezligi bilan xarakterlanadi. fil’trlash tezligi vaqt birligi ichida fil’tr to’siq yuza birligidan o’tgan fil’tratning hajmini ko’rsatadi. fil’trlash tezligi ajratilayotgan suspenziyaning fizik-kimyoviy xossalariga, hosil bo’layotgan cho’kmaning xaraketri, fil’tratning xossasi, fil’trlash rejimi va boshqa kattalaiklarga bog’liq. fil’trlash tezligi har doim bosimlar farqiga tug’ri va suspenziyaning qovushqoqligiga, cho’kma va fil’tr tusiqlarning gidravlik qarshiliklariga teskari proportsionaldir. fil’trlash jarayonida vaqt o’tishi bilan bosimning farqi va cho’kmaning gidravlik qarshiligi o’zgarib boradi. shu sababli fil’trlash tezligi differentsial ko’rinishida quyidagicha ifodalanadi: (4.3) - suspenziyaning qovushqoqligi; d - cho’kma hajmi; v - fil’trat hajmi; r0 - cho’kmaning solishtirma qarshiligi; f - fil’tr to’siqning yuzasi; rt- fil’tr to’siqning qarshiligi. fil’trlash tezligiga ta`sir qiluvchi faktorlarning ba`zilarini aniqlash qiyin, shuning uchun fil’trlarni loyihalashda va hisoblashda oldindan fil’trlash doimiylari aniqlanadi. agar bo’lsa (4.3) tengalamani ma`lum o’zgartirishlardan sung 0 dan gacha va 0 dan v gacha integrallaymiz; (4.4) o’zgartirishlardan so’ng quyidagiga ega bo’lamiz; (4.5) ushbu tenglamani ikkla tomonini. v ga bo’lib, hosil bo’lgan …

3 / 4

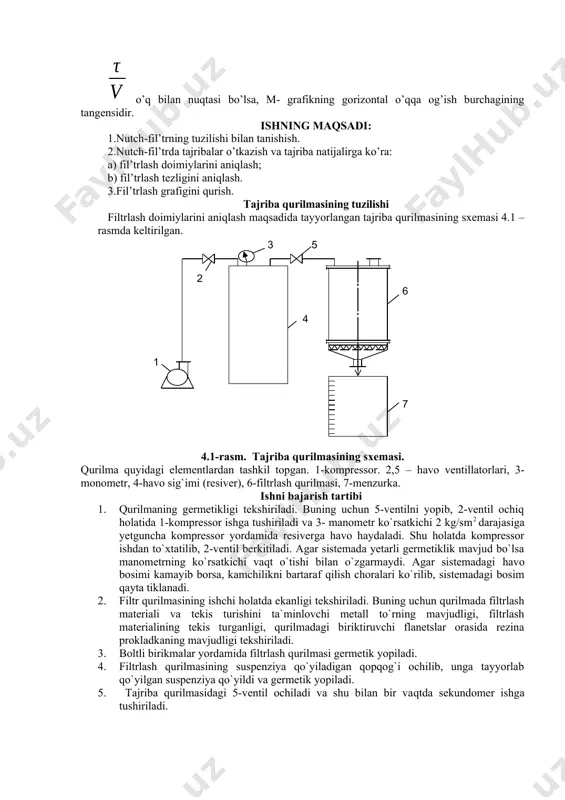

sh; b) fil’trlash tezligini aniqlash. 3.fil’trlash grafigini qurish. tajriba qurilmasining tuzilishi filtrlash doimiylarini aniqlash maqsadida tayyorlangan tajriba qurilmasining sxemasi 4.1 – rasmda keltirilgan. 1 2 3 4 5 6 7 4.1-rasm. tajriba qurilmasining sxemasi. qurilma quyidagi elementlardan tashkil topgan. 1-kompressor. 2,5 – havo ventillatorlari, 3-monometr, 4-havo sig`imi (resiver), 6-filtrlash qurilmasi, 7-menzurka. ishni bajarish tartibi 1. qurilmaning germetikligi tekshiriladi. buning uchun 5-ventilni yopib, 2-ventil ochiq holatida 1-kompressor ishga tushiriladi va 3- manometr ko`rsatkichi 2 kg/sm2 darajasiga yetguncha kompressor yordamida resiverga havo haydaladi. shu holatda kompressor ishdan to`xtatilib, 2-ventil berkitiladi. agar sistemada yetarli germetiklik mavjud bo`lsa manometrning ko`rsatkichi vaqt o`tishi bilan o`zgarmaydi. agar sistemadagi havo bosimi kamayib borsa, kamchilikni bartaraf qilish choralari ko`rilib, sistemadagi bosim qayta tiklanadi. 2. filtr qurilmasining ishchi holatda ekanligi tekshiriladi. buning uchun qurilmada filtrlash materiali va tekis turishini ta`minlovchi metall to`rning mavjudligi, filtrlash materialining tekis turganligi, qurilmadagi biriktiruvchi flanetslar orasida rezina prokladkaning mavjudligi tekshiriladi. 3. boltli birikmalar yordamida …

4 / 4

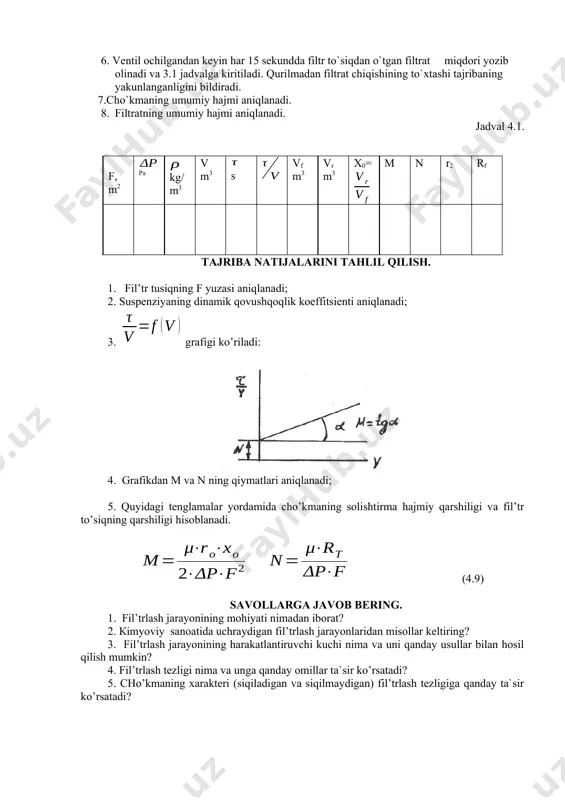

lanadi; 2. suspenziyaning dinamik qovushqoqlik koeffitsienti aniqlanadi; 3. grafigi ko’riladi: 4. grafikdan m va n ning qiymatlari aniqlanadi; 5. quyidagi tenglamalar yordamida cho’kmaning solishtirma hajmiy qarshiligi va fil’tr to’siqning qarshiligi hisoblanadi. (4.9) savollarga javob bering. 1. fil’trlash jarayonining mohiyati nimadan iborat? 2. кimyoviy sanoatida uchraydigan fil’trlash jarayonlaridan misollar keltiring? 3. fil’trlash jarayonining harakatlantiruvchi kuchi nima va uni qanday usullar bilan hosil qilish mumkin? 4. fil’trlash tezligi nima va unga qanday omillar ta`sir ko’rsatadi? 5. cho’kmaning xarakteri (siqiladigan va siqilmaydigan) fil’trlash tezligiga qanday ta`sir ko’rsatadi? oleobject3.bin image3.wmf oleobject4.bin image4.wmf oleobject5.bin image5.wmf oleobject6.bin image6.wmf oleobject7.bin image7.wmf oleobject8.bin image8.wmf oleobject9.bin image9.wmf oleobject10.bin image10.wmf oleobject11.bin image11.wmf oleobject12.bin image12.wmf oleobject13.bin image13.wmf oleobject14.bin image14.wmf oleobject15.bin image15.wmf oleobject16.bin image16.wmf oleobject17.bin image17.wmf oleobject18.bin oleobject19.bin image18.wmf oleobject20.bin image19.wmf oleobject21.bin image20.wmf oleobject22.bin image21.wmf oleobject23.bin image22.wmf oleobject24.bin oleobject25.bin image23.wmf oleobject26.bin image24.wmf oleobject27.bin image25.wmf oleobject28.bin image26.png image1.wmf image27.wmf oleobject29.bin oleobject1.bin image2.wmf oleobject2.bin dr r m r r r + = ÷ ø …
