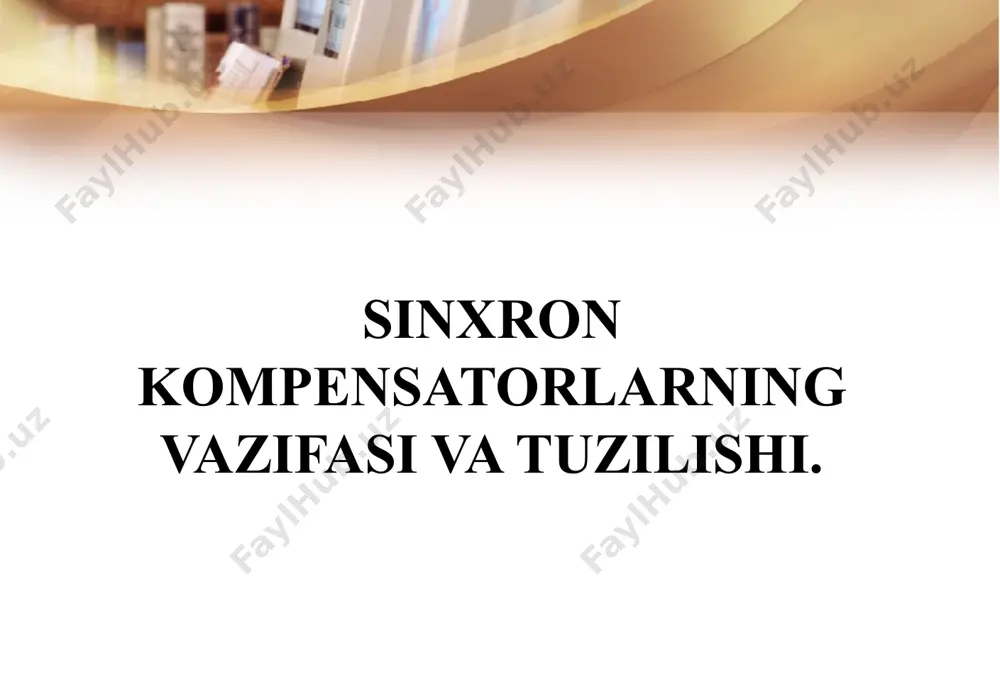

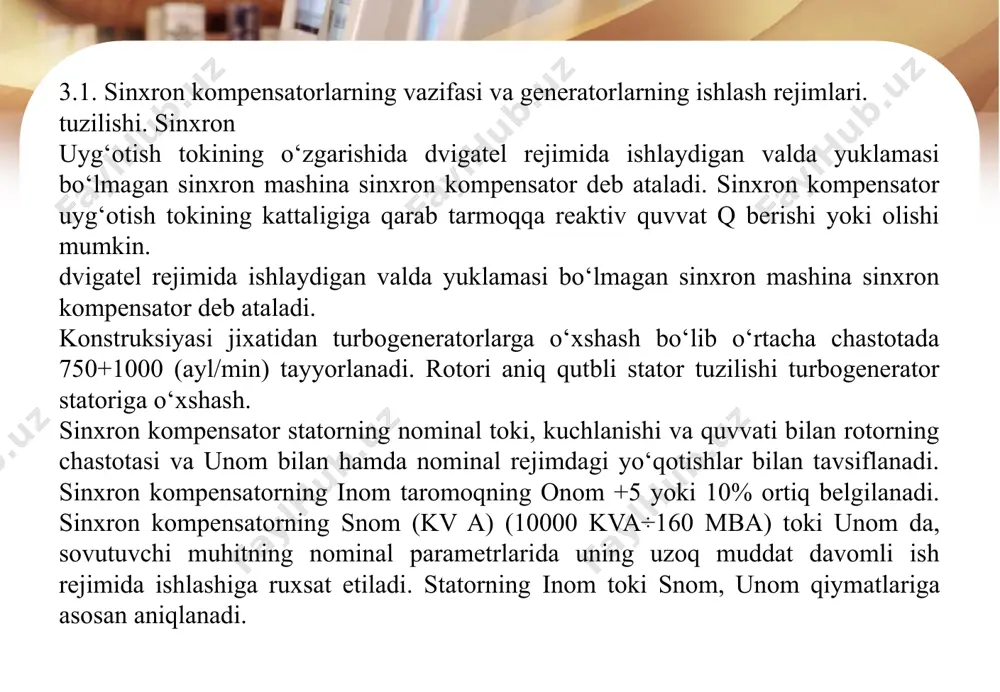

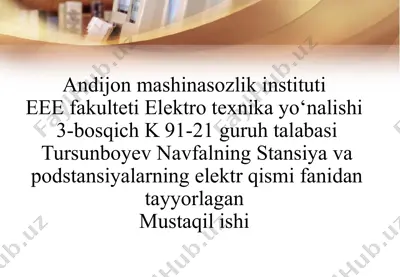

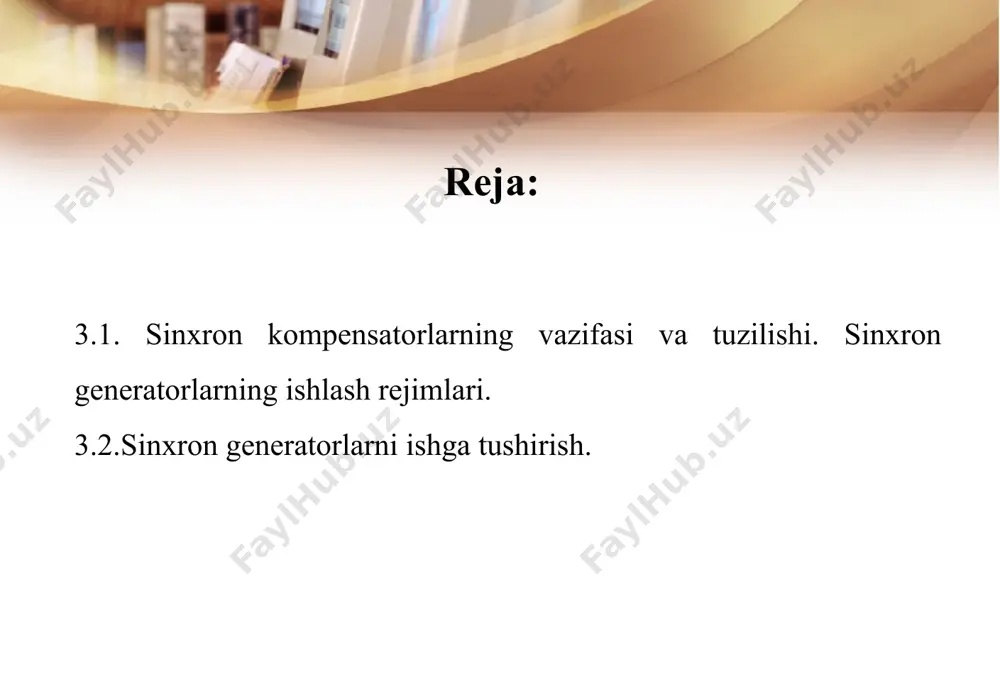

презентация powerpoint andijon mashinasozlik instituti eee fakulteti elektro texnika yo‘nalishi 3-bosqich k 91-21 guruh talabasi tursunboyev navfalning stansiya va podstansiyalarning elektr qismi fanidan tayyorlagan mustaqil ishi sinxron kompеnsatorlarning vazifasi va tuzilishi. reja: 3.1. sinxron kompensatorlarning vazifasi va tuzilishi. sinxron generatorlarning ishlash rejimlari. 3.2.sinxron generatorlarni ishga tushirish. 3.1. sinxron kompensatorlarning vazifasi va generatorlarning ishlash rejimlari. tuzilishi. sinxron uyg‘otish tokining o‘zgarishida dvigatel rejimida ishlaydigan valda yuklamasi bo‘lmagan sinxron mashina sinxron kompensator deb ataladi. sinxron kompensator uyg‘otish tokining kattaligiga qarab tarmoqqa reaktiv quvvat q berishi yoki olishi mumkin. dvigatel rejimida ishlaydigan valda yuklamasi bo‘lmagan sinxron mashina sinxron kompensator deb ataladi. konstruksiyasi jixatidan turbogeneratorlarga o‘xshash bo‘lib o‘rtacha chastotada 750+1000 (ayl/min) tayyorlanadi. rotori aniq qutbli stator tuzilishi turbogenerator statoriga o‘xshash. sinxron kompensator statorning nominal toki, kuchlanishi va quvvati bilan rotorning chastotasi va unom bilan hamda nominal rejimdagi yo‘qotishlar bilan tavsiflanadi. sinxron kompensatorning inom taromoqning onom +5 yoki 10% ortiq belgilanadi. sinxron kompensatorning ѕnom (kv a) …

2 / 11

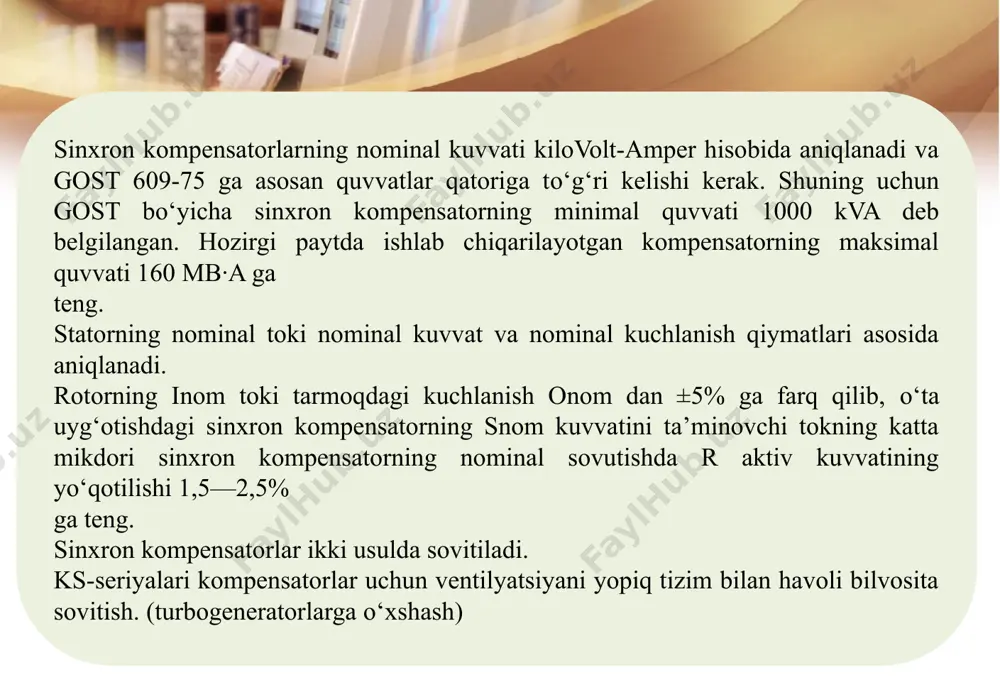

agi kuchlanish onom dan ±5% ga farq qilib, o‘ta uyg‘otishdagi sinxron kompensatorning ѕnom kuvvatini ta’minovchi tokning katta mikdori sinxron kompensatorning nominal sovutishda r aktiv kuvvatining yo‘qotilishi 1,5—2,5% ga teng. sinxron kompensatorlar ikki usulda sovitiladi. ks-seriyalari kompensatorlar uchun ventilyatsiyani yopiq tizim bilan havoli bilvosita sovitish. (turbogeneratorlarga o‘xshash) ksv-seriyalar uchun korpusga montaj qilingan gaz sovitgich bilan vodorodli bilvosita sovitish. kompensatorlarning ikkala turida ham v sinfdagi izolyatsiya qo‘llanilgan. hozirgi elektr yuklamalar juda katta reaktiv quvvat iste’mol qilishning ortishiga birinchi navbatda elektr qurilmalarini keng miqyosda ishlatish sabab bo‘lmokda, ularda energiyani o‘zgartirish uchun magnit maydonlaridan foydalaniladi (elektr dvigatellar, transformatorlar va hokazo). simobli ventillar, lyuminessentli yoritish va boshqa o‘zgartirgich qurilmalarining toklari ancha katta reaktiv tashkil etuvchiga ega. shu sababli elektr tarmoqlari tokning reaktiv tashkil etuvchisi bilan yuklanadi, buning ta’sirida kuchlanish pasayadi va elektr energiyani uzatish hamda taqsimlashda quvvat isroflari katta bo‘ladi. 3.1-rasm. sinxron kompensatorning turli rejimlardagi vektor diagrammalari: a-salt yurishdagi; b-o‘ta uyg‘otishdagi; v-chala uyg‘otishdagi agar yuklamalar …

3 / 11

ktiv quvvatni iste’mol qilish rejimida ishlash talab etiladi. sinxron kompensator generatsiyalayotgan yoki iste’mol qilayotgan reaktiv quvvat uyg‘otish toki kattaligiga bog‘liq. sinxron kompensatorning ishini taxlil qilganda, uni kuchli tarmoqqa ulangan deb hisoblaymiz shu sababli statorning toki o‘zgarganda qisqichlardagi kuchlanish, amaliy jihatdan o‘zgarmaydi (3.1-rasm). uyg‘otish tokining o‘zgarishi bilan stator cho‘lg‘amining eyuk yek o‘zgaradi. kompensator eyukning kattaligi tarmoq kuchlanishiga teng bo‘lsa, bu rejim kompensatorning salt ishlash rejimi deb yuritiladi. uyg‘otish toki ortganda sinxron kompensatorning eyuk uning qisqichlaridagi kuchlanishdan katta bo‘ladi(o‘ta uyg‘otish rejimi). kuchlanishlar farqi ∆u' = e -u ta’sirida mashina statorida j k toki hosil bo‘ladi. kompensator cho‘lg‘amlarining qarshiligi asosan induktiv bo‘lganligi uchun tok kuchlanish farqi ∆u' dan 90° ga yaqin burchakka orqada qoladi. kuchlanishning vektori uk ga nisbatan ko‘rsatilgan tok 90° ga yaqin burchakka orqada qoladi. bunda kompensator tarmoqqa reaktiv kuvvat beradi. mashinani uyg‘otish toki yetarli bo‘lmasa, ya’ni e(uk bo‘lganda, j k vektoridan o‘zadi: mashina tarmoqdan reaktiv kuvvat iste’mol qiladi. tok sinxron …

4 / 11

v kompensatorining cho‘lg‘amiga tok kelishini ta’minlayotgan kontakt halqalar bilan cho‘tkalar korpusning maxsus bo‘lagida joylashadi va vodorod muhitida ishlaydi. elektr mashinali uyg‘otishda arv sifatida kuchlanishning elektromagnit korrektorli kompaundlash qurilmasi qo‘llaniladi. kompensatorlarda, shuningdek, uyg‘otishning jadal rele kurilmasi o‘rnatiladi. hozirgi paytda, ekspluatatsiyada ionli yarim o‘tkazgichli o‘z-o‘zini uyg‘otuvchi katta kuvvatdagi kompensatorlar mavjud. yuqorida aytib o‘tilganidek, bu uyg‘otish tizimi juda tez ta’sir etuvchi va parallel ishlovchi energetik tizimlarning turg‘unligini oshirish uchun juda samarali hisoblanadi. maydonini kompensatorlarning uyg‘otish magnit generatorlardagi singari amalga oshiriladi. sinxron kompensatorlar asosan reaktorli ishga tushiriladi. sinxron kompensator tarmoqqa reaktor orqali 2q orqali ulanadi. bunda sinxron kompensator chiqishlaridagi kuchlanish o nom dan 45- 50% kamayadi, ishga tushirish toki 2-2,8 dan oshmaydi. sinxron aylanishini јn kompensatorning rotorning kutb uchliklariga joylashgan, maxsus ishga tushirish cho‘lg‘ami hisobiga ko‘payuvchi asinxron momentni ta’minlaydi. katta quvvatli sinxron kompensatorlardagi yirik kutblar yetarli darajada katta asinxron moment hosil bo‘lishini ta’minlaydi. shuning uchun maxsus ishga tushiruvchi cho‘lg‘am 3.2-rasm. skni ishga tushirish sxemasi …

5 / 11

2016. – 56 b. va 2. mirziyoyev sh.m. qonun ustuvorligi va inson manfaatlarini ta’minlash yurt taraqiyoti xalq farovonligining garovi, o‘zbekiston respublikasi konstitutsiyasi qabul qilinganligining 24 yilligiga bag‘ishlangan tantanali marosimdagi ma’ruza 2916 yil 7 dekabr. t. "o‘zbekiston” nmiu. 2016 – 48 b. 3.mirziyoyev sh.m. buyuk kelajagimizni mard va oliy janob xalqimiz bilan birga kuramiz t. "o‘zbekiston” nmiu. 2017. -488 b. 4. i.a.karimov «barkamol avlod —o‘zbekiston taraqqiyotining poydevori» toshkent «o‘zbekiston» 1998 y. 5.i.a.karimov “jaxon moliyaviy-iqtisodiy inqirozi, o‘zbekiston sharoitida uni bartaraf etishning yo‘llari va choralari”. toshkent, 2009 yil.. 6. o‘zbekiston respublikasi prezidenti islom karimovning 2014-yilda mamlakatimizni ijtimoiy-iktisodiy rivojlantirish yakunlari xamda 2015-yilga mo‘ljallangan iktisodiy dasturning eng muxim ustuvor yo‘nalishlariga bag‘ishlangan vazirlar maxkamasining majlisidagi ma’ruzasi 18.01.2013 22:44 image2.png image3.png image1.jpg /docprops/thumbnail.jpeg
