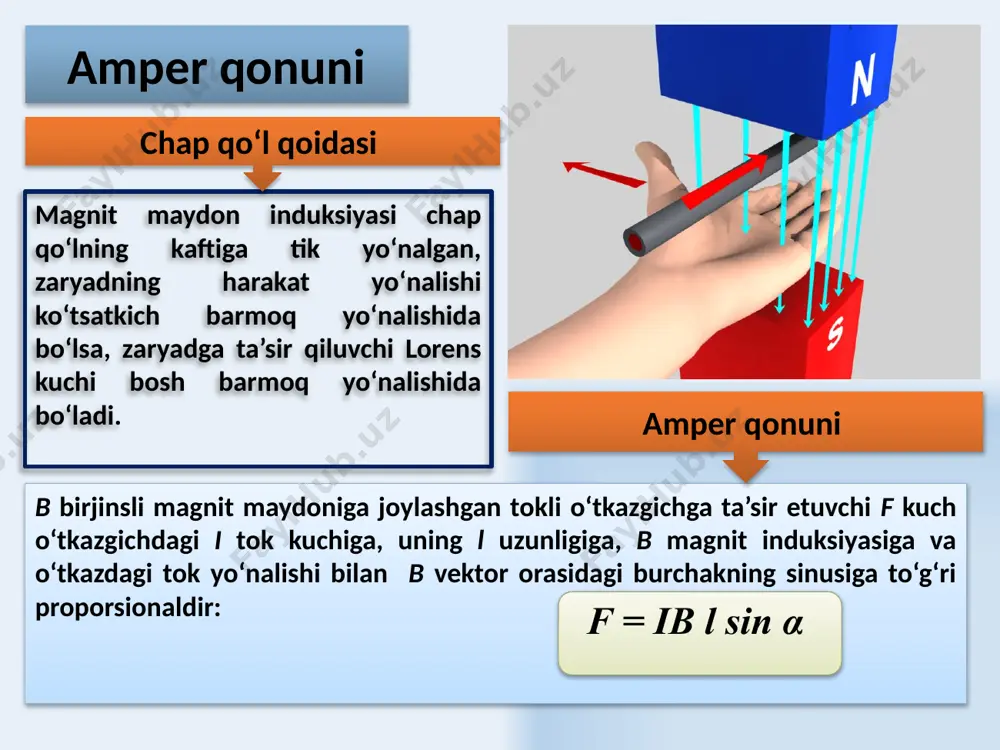

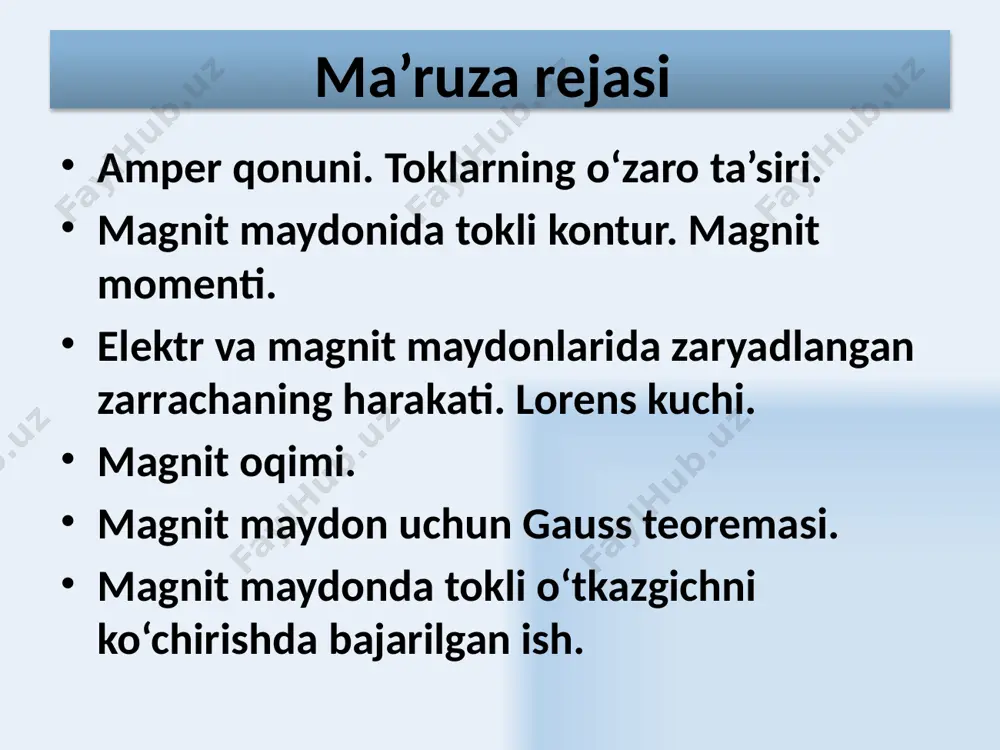

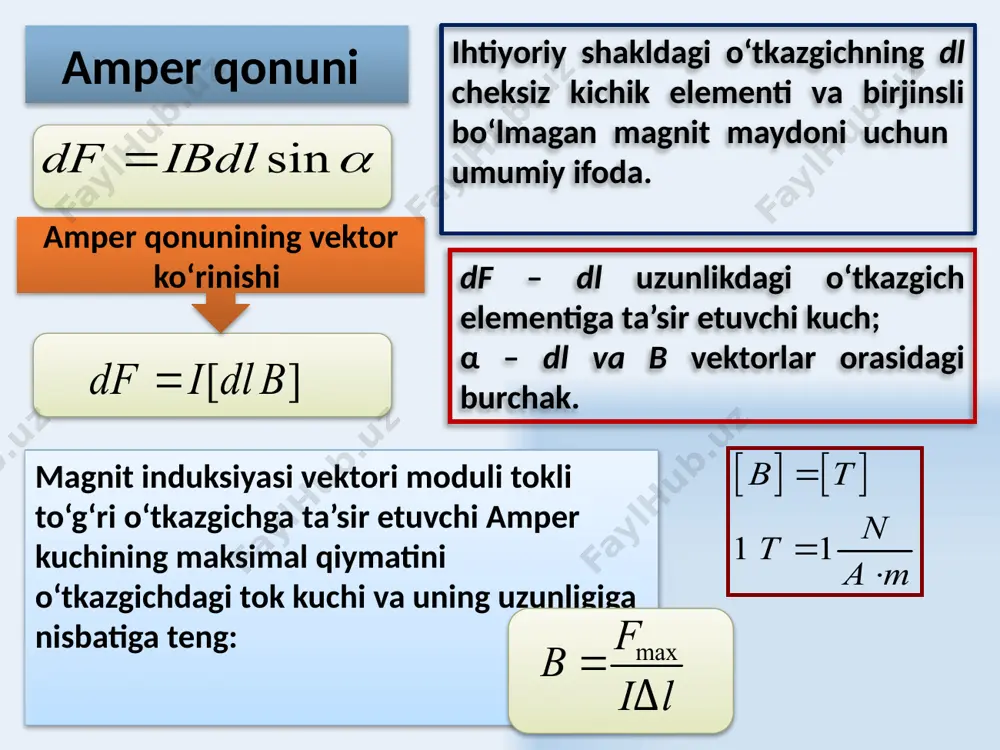

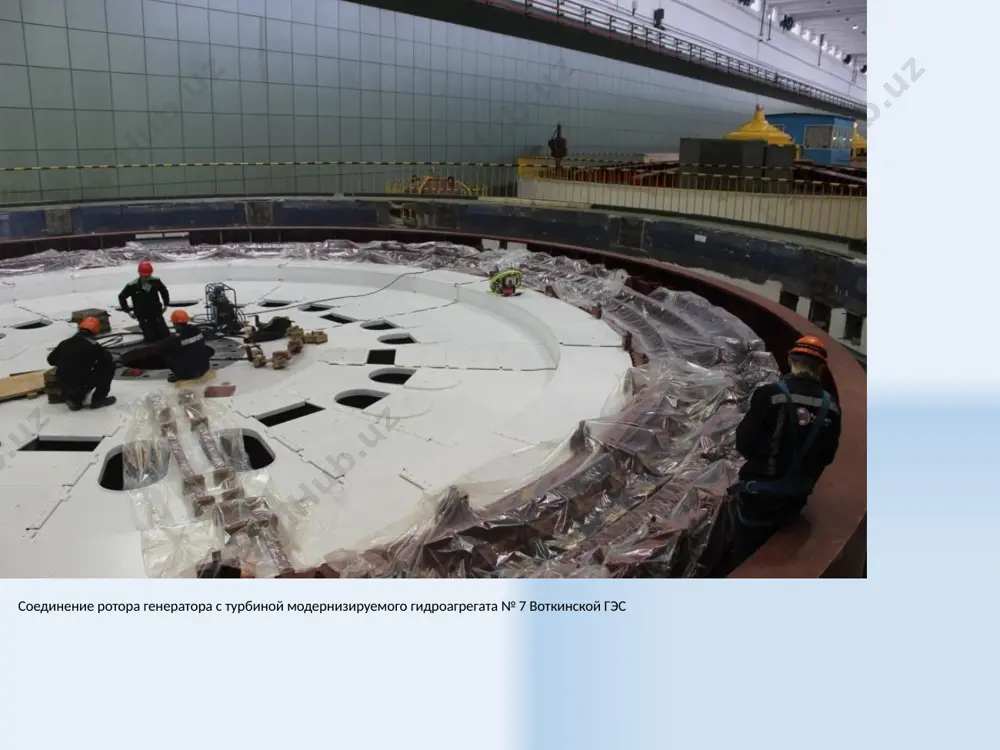

11 elektromagnetizm k.p.abduraxmanov, v.s.xamidov 14 – ma’ruza fizika kafedrasi 2018 fizika i 1 соединение ротора генератора с турбиной модернизируемого гидроагрегата № 7 воткинской гэс ma’ruza rejasi amper qonuni. toklarning o‘zaro ta’siri. magnit maydonida tokli kontur. magnit momenti. elektr va magnit maydonlarida zaryadlangan zarrachaning harakati. lorens kuchi. magnit oqimi. magnit maydon uchun gauss teoremasi. magnit maydonda tokli o‘tkazgichni ko‘chirishda bajarilgan ish. 3 amper qonuni b birjinsli magnit maydoniga joylashgan tokli o‘tkazgichga ta’sir etuvchi f kuch o‘tkazgichdagi i tok kuchiga, uning l uzunligiga, b magnit induksiyasiga va o‘tkazdagi tok yo‘nalishi bilan b vektor orasidagi burchakning sinusiga to‘g‘ri proporsionaldir: f = ib l sin α magnit maydon induksiyasi chap qo‘lning kaftiga tik yo‘nalgan, zaryadning harakat yo‘nalishi ko‘tsatkich barmoq yo‘nalishida bo‘lsa, zaryadga ta’sir qiluvchi lorens kuchi bosh barmoq yo‘nalishida bo‘ladi. chap qo‘l qoidasi amper qonuni 4 amper qonuni magnit induksiyasi vektori moduli tokli to‘g‘ri o‘tkazgichga ta’sir etuvchi amper kuchining maksimal qiymatini o‘tkazgichdagi tok kuchi …

2 / 35

i induksiyasi magnit doimiysi tenglashtirsak ega bo‘lamiz i to‘g‘ri chiziqli tokli o‘tkazgichning d masofada qilgan magnit maydon induksiyasi b 9 magnit maydonda tokli kontur magnit maydonidagi tokli kontur burilishi va magnit strelkasiga o‘xshash tashqi magnit maydoni bo‘ylab joylashishi kuzatiladi. tokli ramkaga ta’sir qiluvchi natijaviy aylanma moment maksimal moment kuchlar momenti kontur o‘ramlarida oqayotgan tok kuchiga to‘g‘ri proporsionaldir 10 aylanma moment ifodasi kuch momentining aniqlanishi ta’sir etuvchi kuch – amper kuchidir kuch elkasi natijaviy kuch har bir kuchning momenti 11 12 tekis konturning aylantiruvchi momenti tokli tekis kontur uchun magnit momenti quyidagicha aniqlanadi: aylantiruvchi moment kuchning aylantiruvchi momenti berilgan nuqtadagi maydonning va tokli ramkaning xususiyatlariga bog‘liq va quyidagi vektor ko‘paytma bilan aniqlanadi: s — kontur sirtining yuzasi n — ramka sirtiga o‘tkazilgan normalning birlik vektori α —n va в vektorlar orasidagi burchak 13 magnit maydonida zaryadlangan zarrachalarning harakati. lorens kuchi. tokli o‘tkazgich ichidagi harakatlanayotgan zarrachalarga magnit maydoni ta’sir etadi. ko‘ndalang kesim …

3 / 35

kinetik energiyasi o‘zgarmasdan qoladi. 15 elektr va magnit maydonlarida zarrachalarning harakati zaryadga b induksiyali magnit maydonidan tashqari e kuchlanganlikka ega bo‘lgan elektr maydoni ta’sir etganda zaryadning harakati quyidagi lorens tenglamasi bilan ifodalanadi 16 zaryadlangan zarracha magnit maydonida magnit induksiya chiziqlari bo‘ylab harakatlanadi (v va в vektorlari orasidagi burchak  ga teng). lorens kuchi nolga teng. magnit maydoni zarrachaga ta’sir etmaganligi uchun u tekis va to‘g‘ri chiziqli harakatini davom ettiradi. zaryadlangan zarrachaning magnit maydonidagi harakati - 17 lorens kuchi zarracha traektoriyasiga perpendikuldir va moduli bo‘icha o‘zgarmaydi. zarracha markazga intilma tezlanish bilan r radiusli aylana bo‘ylab harakatlanadi. aylana radiusi aylanish davri zaryadlangan zarracha magnit maydonida magnit induksiyasi chiziqlariga perpendikulyar ravishda harakatlanadi (v va в vektorlari orasidagi  burchak /2ga teng). zaryadlangan zarrachaning magnit maydonida harakati + 18 zaryadlangan zarrachaning magnit maydonidagi harakati - - - 19 1)zarracha maydon bo‘ylab to‘g‘ri chiziqli tekis harakatlanadi. 2) maydonga perpendikulyar bo‘lgan tekislikda zarrachaning harakati spiral o‘qiga …

4 / 35

i lorens kuchiga tenglashganda o‘rnatiladi. xoll effekti a— plastina kengligi, е — elektron zaryadi, d – plastina qalinligi, s= a d – plastina yuzasi n – elektronlar konsentrasiyasi, v – elektronlar tartibli harakatining o‘rtacha tezligi. 22 ixtiyoriy s yuzadan o‘tayotgan magnit induksiyasi vektori oqimi magnit oqimi ds yuza normali yo‘nalishiga vektorning proeksiyasi ds yuzadan b magnit induksiyasi vektori (magnit oqimi) quyidagiga teng bo‘lgtan skalyar fizik kattalikdir  — n va b vektorlar orasidagi burchak sirtdagi tokli kontur xosil qilgan magnit oqimi doimo musbatdir. 23 b vektor oqimi faqat konturning ichidan o‘tadigan chiziqlar soni bilan aniqlanganligi uchun sirt shakliga bog‘liq bo‘lmaydi. yopiq sirtga kiruvchi va undan chiquvchi kuch chiziqlari soni birxildir. magnit maydon uchun gauss teoremasi: istalgan yopiq sirtdan chiquvchi b vektor oqimi doimo nolga tengdir. magnit maydonlar uchun gauss teoremasi magnit maydoni uchun gauss teoremasi tabiatda в vektor chiziqlari boshlanadigan va tugaydigan magnit zaryadlari yo‘qligini bildiradi. 24 berilgan yopiq l …

5 / 35

sirida ko‘chadi i tokli o‘tkazgichning dl elementi ko‘chishida bajariladigan elementar ish -s yuzadan o‘tuvchi magnit oqimi magnit maydonidagi tokli o‘tkazgichni ko‘chirishda amper kuchining bajargan ishi tok kuchini o‘tkazgich o‘ragan yuzadan o‘tuvchi magnit induksiyasi oqimiga ko‘paytmasiga teng. 27 magnit maydonida tokli o‘tkazgichning ko‘chishida bajarilgan ish i = const bo‘lgan tokli yopiq kontur magnit maydonidagi ixtiyoriy ko‘chishda bajarilgan ish – yopiq konturga tortilgan yuzadan o‘tuvchi magnit oqimining o‘zgarishi i = const tokli o‘tkazgich yoki yopiq konturni magnit maydonida ko‘chishida bajariladigan ish tok manba’i sarflaydigan energiya hisobiga amalga oshiriladi. 28 авс qismini ko‘chishida amper kuchi ko‘chishga teskari tomon yo‘nalgan cda qismini ko‘chishida amper kuchi ko‘chish tomon yo‘nalgandir. + magnit maydonida tokli o‘tkazgich ko‘chishida bajarilgan ish biz tarafdan авсdа konturni magnit maydonida ko‘chishida amper kuchining bajaradigan ishi da o‘tkazgichlarni ko‘chirishda bajariladigan ishlar yig‘indisiga teng: 29 tokli yopiq konturni magnit maydonida ko‘chirishda bajariladigan ish konturdagi tok kuchini kontur bilan bog‘langan magnit oqimining o‘zgarishiga ko‘paytmasiga teng. …
