1 / 24

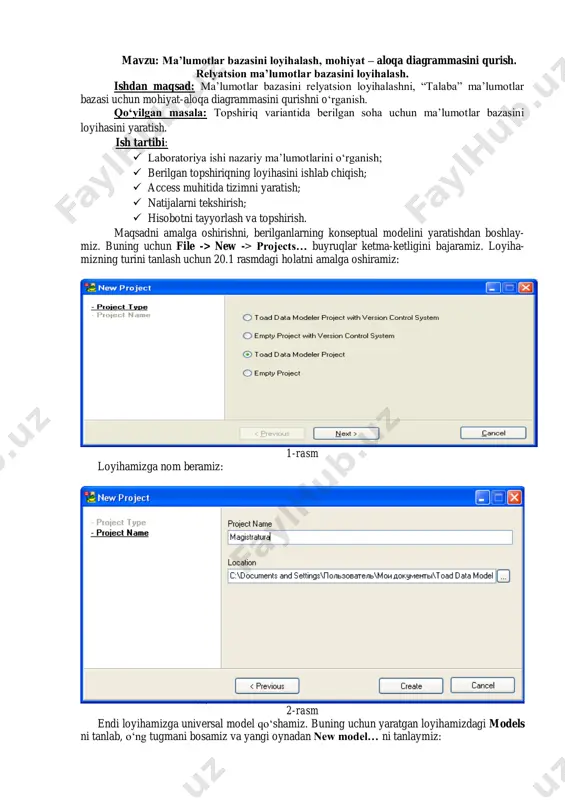

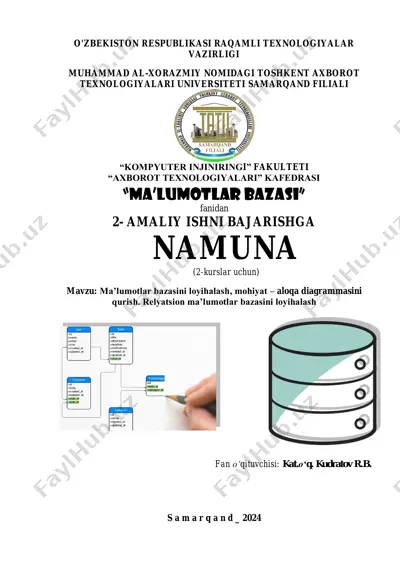

бизга малумки хозирги вақтда бббт (берилганлар базасини бошқариш тизимлари) жуда юқори суръатда ривожланмоқда o'zbekiston respublikasi raqamli texnologiyalar vazirligi muhammad al-xorazmiy nomidagi toshkent axborot texnologiyalari universiteti samarqand filiali “kompyuter injiniringi” fakulteti “axborot texnologiyalari” kafedrasi “ma’lumotlar bazasi” fanidan 2- amaliy ishni bajarishga namuna (2-kurslar uchun) mavzu: ma’lumotlar bazasini loyihalash, mohiyat – aloqa diagrammasini qurish. relyatsion ma’lumotlar bazasini loyihalash fan o‘qituvchisi: kat.o‘q. kudratov r.b. s a m a r q a n d _ 2024 mavzu: ma’lumotlar bazasini loyihalash, mohiyat – aloqa diagrammasini qurish. relyatsion ma’lumotlar bazasini loyihalash. ishdan maqsad: ma’lumotlar bazasini relyatsion loyihalashni, “talaba” ma’lumotlar bazasi uchun mohiyat-aloqa diagrammasini qurishni o‘rganish. qo‘yilgan masala: topshiriq variantida berilgan soha uchun ma’lumotlar bazasini loyihasini yaratish. ish tartibi:  laboratoriya ishi nazariy ma’lumotlarini o‘rganish;  berilgan topshiriqning loyihasini ishlab chiqish;  access muhitida tizimni yaratish;  natijalarni tekshirish;  hisobotni tayyorlash va topshirish. maqsadni amalga oshirishni, berilganlarning konseptual modelini yaratishdan boshlay- miz. buning uchun file -> …

2 / 24

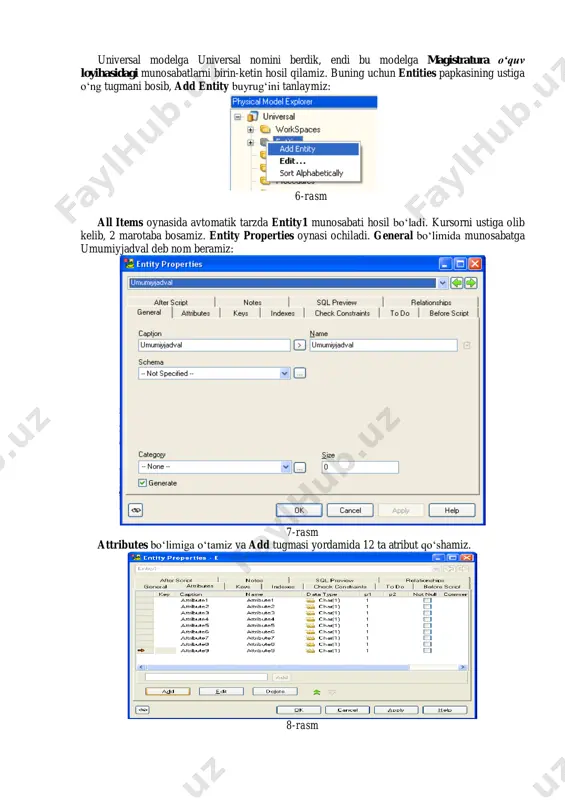

ities papkasining ustiga o‘ng tugmani bosib, add entity buyrug‘ini tanlaymiz: 6-rasm all items oynasida avtomatik tarzda entity1 munosabati hosil bo‘ladi. kursorni ustiga olib kelib, 2 marotaba bosamiz. entity properties oynasi ochiladi. general bo‘limida munosabatga umumiyjadval deb nom beramiz: 7-rasm attributes bo‘limiga o‘tamiz va add tugmasi yordamida 12 ta atribut qo‘shamiz. 8-rasm edit tugmasi yordamida attribute properties oynasini ochamiz va atributning xususiyatla- rini beramiz. atributga tn deb nom beramiz, turini integer deb tanlaymiz va ok tugmasini bosamiz. 9-rasm keyingi atribut ismi, turi varchar, uzunligi length 20 ta belgi va ok tugmasini bosamiz. 10-rasm qolgan atributlarning nomlari, turlari va uzunliklarini ham shu tariqa aniqlab chiqamiz: 11-rasm atributlarni aniqlab bo‘lgach, kalitlarni kiritamiz. buning uchun kays bo‘limiga o‘tib, add tugmasi yordamida 2 ta kalit qo‘shamiz: 1) tn atributi uchun a_tn birlamchi noyob kalit 12-rasm 2) pas_ser, pas_raq atributlariga tarkibli k_ps noyob kalit qo‘yamiz. buning uchun edit tugmasini bosib pas_ser, pas_raq atributlarini ro‘yhatning o‘ng qismiga …

3 / 24

, atributlarni kiritamiz: 25-rasm 26-rasm. keys bo‘limiga o‘tib, pk_ fan_n kalit qo‘shamiz: 27-rasm ok tugmasini bosamiz. xuddi shunday barcha munosabatlarni hosil qilib oldik. endi bu munosabatlarni tashqi kalitlar yordamida bog‘lab chiqamiz. buning uchun objects menyusidan relationship buyrug‘ini tanlaymiz. avval fakultetlar munosabatining ustida sichqonchani bosib, keyin umumiyjadval munosabatining ustida sichqonchani bosamiz. hosil bo‘lgan chiziqning ustida sichqonchani 2 marta bosib, tashqi kalitni xususiyatlarini o‘zgartirish mumkin. bu aloqani magistrant-fakultet deb nomlaymiz: rasm 20.36. endi yaratgan modelimizning xatosini tekshiramiz. buning uchun model menyusidan verify model… buyrug‘ini tanlaymiz. rasm 20.37. ochilgan oynadagi verify tugmasini bosamiz: rasm 20.38. pastdagi ro‘yhatga e’tibor beramiz:  number of errors: 0  number of warnings: 0 ya’ni xato yo‘q. universal model tayyor bo‘ldi. endi bu tayyor model ustida ixtiyoriy ishlarni amalga oshirish mumkin. biz esa, file -> sync & convert -> simple model conversion… buyruqlar ketma- ketligini bajaramiz: rasm 20.39. quyidagi ro‘yhatdan kerakli bbbt tanlab konvertatsiya qilishimiz mumkin. rasm 20.40. …

4 / 24

larni bajarish uchun 20.10 rasmdan 20.37 rasmgacha bo‘lgan bosqichdagi ishlarni takrorlaymiz:  keyingi atribut familiya, turi varchar, uzunligi length 20 ta belgi, ok;  qolgan atributlarni ham shu tariqa to‘ldirib chiqamiz;  ichki kalitlarni kiritamiz. buning uchun unique identifiers bo‘limiga o‘tib, add tugmasi yordamida 2 ta kalit qo‘shamiz – zn atributi uchun pk_zn 1-darajali noyob kalitni, hamda ras_ser, pas_raq atributlariga tarkibli n_ps noyob kalit qo‘yamiz. buning uchun edit tugmasini bosib pas_ser, pas_raq atributlarini ro‘yhatning o‘ng qismiga o‘tkazamiz, ok. umumiyjadval munosabatimiz tayyor holatga keladi;  fakultetlar munosabatini yaratamiz. buning uchun entities papkasining ustiga o‘ng tugmani bosib, add entity buyrug‘ini tanlaymiz va all items oynasida hosil bo‘lgan yangi munosabatga fakultetlar deb nom beramiz;  attributes bo‘limiga o‘tib, atributlarini kiritamiz;  unique identifiers bo‘limiga o‘tib, pk_fak_n kalit qo‘shamiz, ok tugmasini bosamiz. fakultetlar munosabati ham tayyor holatga keladi;  yonalishlar munosabatini yaratamiz. attributes bo‘limga o‘tib atributlarini kiritamiz;  unique identifiers bo‘limiga o‘tib pk_yon_n kalit …

5 / 24

eyingi tashqi kalit yonalishlar va umumiyjadval munosabatlari orasida bo‘ladi. bu aloqani magistrant-yonalish deb nomlaymiz;  keyingi tashqi kalit royhat va baholar munosabatlari orasida bo‘ladi. bu aloqani magistrant-baho deb nomlaymiz;  so‘nggi aloqa fanlar va baholar munosabatlari orasida bo‘ladi. bu aloqani fan-baho deb nomlaymiz. natijada ekranda quyidagicha chizma hosil bo‘ladi: rasm 20.43. endi, yaratilgan mantiqiy modelimizning xatosini tekshiramiz. buning uchun model menyusidan verify model… buyrug‘ini tanlaymiz. rasm 20.44. ochilgan oynadagi verify tugmasini bosamiz: rasm 20.45. 20.45 rasmda keltirilgan ekran pastidagi ro‘yhatga e’tibor beramiz:  number of errors: 0  number of warnings: 0 ya’ni xato yo‘q. mantiqiy model tayyor bo‘ldi. berilganlarning fizik modellashtirish berilganlarning fizik modellashtirish uchun mantiqiy modelni fizik ko‘rinishga o‘tkazamiz. buning uchun file -> sync & convert -> simple model conversion… buyruqlar ketma- ketligini bajaramiz: rasm 20.46. biz yanada tushunarli bo‘lishi uchun fizik modelni boshыa ko‘rinishda yaratamiz: 1. ochilgan oynadan to database ga postgresql 9.0 ni tanlaymiz va fizik …
