1 / 25

a o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiya vazirligi andijon davlat texnika instituti elektr va energetika muhandisligi fakulteti «elektr va energetika muhandisligi» kafedrasi « elektr texnikasi elektr mexanikasi elektr texnologiyalar» yo'nalishi k 91-21 guruhi 4-bosqich talabasi jo‘raxonov abdulhamidning hududiy elektr tarmoqlari andijon filiali markaziy tamirlash uchaskasi tokarlik dastgohini energiya tejamkor elektr yuritmasini loyihalash mavzusidagi bituruv malakaviy ishi taqdimoti ilmiy rahbar:dotsent ismailov. a.i. . kirish elektr energiyasini yuqori darajada rivojlanishi xalq xoʻjaligining hamma soxalarining qayta jihozlashga: sanoat, qishloq xoʻjaligi, qurilish va transport kabi uning yetakchi soxalarida elektr energiyasini keng joriy qilish imkoniyatini yaratadi. oʻzbekiston respublikami prezidentining pq-4249- sonli qaroriga muvofiq, energetika vazirligi moliya institutlari texnik kо‘magida iqtisodiyot tarmoqlari ehtiyojlari prognozlarini inobatga olgan holda 2030 yilga qadar elektr energetika tarmogʻida investitsiya loyihalarini qayta tiklanuvchi energiya manbalarini va energiya tejovchi texnologiyalarni joriy etishni jadallashtirish chora-tadbirlari toʻg‘risida oʻzbekiston respublikasi vazirlar mahkamasining 2019- yil 30- iyuldagi qarori. bitiruv malakaviy ishning dolzarbligi. sanoat korxonalarida keng foydalanilayotgan …

2 / 25

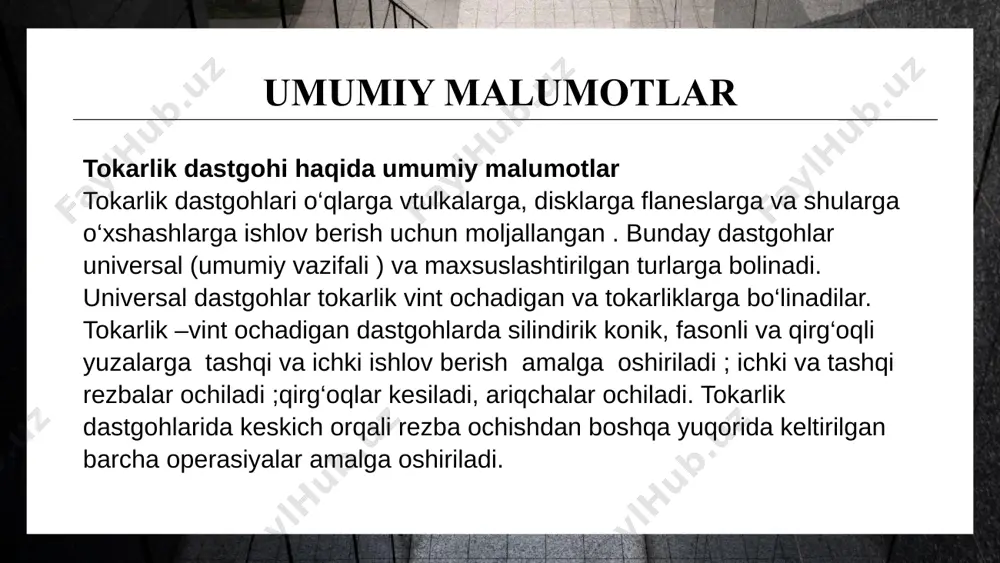

va ulardan samarali foydalanishni o‘rganish iborat. umumiy malumotlar tokarlik dastgohi haqida umumiy malumotlar tokarlik dastgohlari o‘qlarga vtulkalarga, disklarga flaneslarga va shularga o‘xshashlarga ishlov berish uchun moljallangan . bunday dastgohlar universal (umumiy vazifali ) va maxsuslashtirilgan turlarga bolinadi. universal dastgohlar tokarlik vint ochadigan va tokarliklarga bo‘linadilar. tokarlik –vint ochadigan dastgohlarda silindirik konik, fasonli va qirg‘oqli yuzalarga tashqi va ichki ishlov berish amalga oshiriladi ; ichki va tashqi rezbalar ochiladi ;qirg‘oqlar kesiladi, ariqchalar ochiladi. tokarlik dastgohlarida keskich orqali rezba ochishdan boshqa yuqorida keltirilgan barcha operasiyalar amalga oshiriladi. 1-rasm tokarlik dastgohlarini umumiy ko‘rinishi 2-rasm 1m61 rusumli tokarlik dastgohini umumiy ko‘rinishi 1m61 dastgohi quyidagi texnologik ishlarni bajarish imkoniyatiga ega: detallarning tashqi sirtlariga ishlov berish; detallarning ichki sirtlarini ishlov berish (ichki rezba); turli turdagi rezbalarni ochish (metrik, dyuymli, modulli, pitssovoy); burg‘ulash, kengaytirish va razvertka amallarini bajarish; faskalarni olish va yo‘lkalash (otrezka); konus sirtlarini ishlov berish; qattiq va mo‘rt metallarga ishlov berish; tayyor detallarni aniq o‘lcham …

3 / 25

arakat motorining quvvati / umumiy quvvat,m1 kvt: 4 va sovitish nasos m2-0,125 kvt dastgoh o‘lchamlari (uzunlik / kenglik / balandlik), mm:2055 x 1095 x 14500 tashqi jihozlar bilan dastgohning og‘irligi, kg:1300 yoki 1375 3– rasm 1m61tokarlik stanogining kinematik sxemasi 4-rasm 1m61 tokarlik dastgohini elektr boshqarish sxemasi 1m61 rusumli tokarlik dasgohi uchun dvigatel quvvatini hisoblash va rusumini tanlash misol tariqasida mazkur dastgoh uchun dvigatel quvvatini xisoblash uchun quyidagi malumotlardan foydalanamiz: 1. ish rejimi- davomli ,s1; 2. xomashyo -uglerodli polatdan iborat shtamnovka gb=65kg/mm2; 3. ish turi -kesish chuqurligiga 3mm bolgan shilish ; 4. uzatilish s= 0,6mm 5. dastgoh fiki-n=0,8 ; 1. kesish tezligini aniqlaymiz : = 48 m/min 2. kesish kuchi : fkec= g`p t=9,81*190*3*=3805 n c , x va y koefisentlar dvigatel quvvati : pdv = 1m61 tokarlik dastgohini shpindelini harakatga keltiruvchi elektrodvigatel malumotnomadan quvvatini tanlemiz: modeli : 4a1004уз quvvati : 4,0 kvt aylanish tezligi : 1450 ayl/min kuchlanish : 380 …

4 / 25

hga qaratilgan tadbirlar quyidagilardan iborat: - dastgohlarni harakatga keltiruvchi elektrodvigatellarni to‘g‘ri tanlash va detallarga ishlov berish jarayonida ularni to‘la yuklanishini ta’minlash - dastgohlarda to‘la yuklanmagan elektrodvigatellarni quvvatini qayta xisoblab past quvvatli elektrodvigatellarga almashtirish; - tokarlik dastgohlarini ishlash jarayonida ularni salt ishlashini cheklash maqsadida avtomatik yuklash qurilmalaridan foydalanish ; - dastgohlarga o‘rnatilgan elektrodvigatellar ishdan chiqqan bo‘lsa ularni ustaxonalarda sifatli ta’mirlashni nazorat qilish . chastota ozgargichni (vfd) tanlashda meni hisob-kitoblarim asosida 4.0 kvt quvvatli elektrodvigatel uchun abb acs550-01-012a-4 (5.5 kw, 11.9 a, 380-480 v) modelini qo‘yishga qaror qildim. bu tanlovni 1m61 tokar dastgohi uchun qisqa takrorlanuvchi rejimda ishlashni hisobga olgan holda amalga oshirdim. quyida qurilma sxemasini ko‘ramiz. 5-rasm. chastota o‘zgartgichining umumiy ko‘rinishi va grafigi 1m61 tokar dastgohi energiya iste’moli hisoboti 1. elektr energiya iste’molini hisoblash nominal tokni hisoblash ih=40003⋅380⋅0.85⋅0.84≈7.16 a toliq quvvat (s) s=3⋅380⋅7.16≈4.71 kva kunlik energiya iste’moli ish vaqti: 3.2 soat (40% × 8 soat) ekun=4.76⋅3.2≈15.23 kwh yillik energiya iste’moli eyil=15.23⋅250=3807.5 …

5 / 25

ta o‘zgartgich bilan boshqariladigan dvigatel (vfd bilan) ishga tushirganda: ishga tushish toki: i_ishg≈ 7.16 × 1,5 = 7,16 a ko‘rsatkich qiymat vfd narxi (5,5 kw, taxminiy) 2,000,000 uzs yillik energiya tejalishi so’mda 19,807,500–7,855,000 = 13,996,500 uzs bu qo‘ygan qurilmamiz chastota o‘zgartgich kafolat muddati qancha va (vfd) o‘zini qanchada qoplaydi; kompaniyasi abb acs550-01-012a-4 seriyali chastota o‘zgartgichlari 36 oylik (3 yil) kafolat bilan ta'minlanadi. chastota o‘zgartgich (vfd) taxminan 1.5 yil ichida sof energiya tejash orqali o‘zini qoplaydi. boshqa ijobiy tomonlari: ishga tushish toki kamligi sababli elektr tarmog‘ida qisqa tutashuvlar kam bo‘ladi dvigatelning xizmat muddati uzayadi mexanik tizimlar sekin yurish/start bilan kam shikastlanadi 1,5 yildan so‘ng to‘liq foyda beradi, ya'ni xarajatlar amortizatsiya qilinadi. 1m61 tokarlik dastgohiga chastota o‘zgartgich o‘rnatish: iqtisodiy jihatdan foydali elektr xavfsizligi va tizim ishonchliligini oshiradi texnik xizmat va elektr xarajatlarini kamaytiradi xulosa zamonaviy mashinasozlik korxonalarida metallarga ishlov berish dastgohlarining o‘rni beqiyosdir, ular yordamida turli o‘lchamdagi va murakkab shakldagi detallarga ishlov …
