1 / 8

презентация powerpoint 21-mavzu: nurtolali kabellar. reja 1.yuqori chastotali kordel-ps izolyatsiyali simmetrik kabellar. 2. past chastotali pe izolyatsiyali simmetrik kabellar.past chastotali aralash uzoq aloqa kabellari. 3.telefon aloqa kabellari. yuqori chastotali kordel-ps izolyatsiyali simmetrik kabellar. bu kabel qo‘rg‘oshin yoki qabariqlangan po‘lat qobiqli bo‘lib, magistral, zonali aloqa, biriktiruv yo‘llari va h.k 250-8448 kgts chastotaga 690 v gacha o‘zgaruvchan kuchlanishda ishlaydi. tok o‘tkazgich (d=1,2 mm mis simli qilib, polistirol tola d=0,8 mm o‘raladi va ps tasma (=0,045 mm). 36- rasmda yuqori chastotali kordel-ps izolyatsiyali simmetrik kabel konstruktsiyasi keltirilgan. yuqori chastotali kordel-ps izolyatsiyali simmetrik kabellar past chastotali pe izolyatsiyali simmetrik kabellar. bu turdagi kabellar g‘ovak pe izolyatsiyaga ega, sim diametrli 0,9; 1,2 mm izolyatsiya pe qalinligi 0,5 – 0,6 mm simlar to‘rtlikka o‘raladi, ustidan to‘qima yoki tasma qoplanadi. izolyatsiya turli rangga ega. to‘rtlik ustidan 6 – 8 qatlam qog‘oz kabel tasma o‘raladi, so‘ng aluminiy qobiq va himoya qatlami beriladi. to‘rtliklar 4, 7, 14, 19, ... …

2 / 8

metrli havo- qog‘oz, g‘ovak-qog‘oz, pe izolyatsiyali qilib tayyorlanadi. ularning turlari stpapp, stpappb, stpabp, stpav, tashp, tstsp, tb, tg, tk, tpp, tppep, tppepb, tppepbbshp, tppb, tppbg, tppbbshp, tppt,tpv, tpvbg, tppz, tppzb, tpppep, tpppz, tpp pzbbshp, tpppbbshp. pe izolyatsiyali pe qobiqli kabel mahalliy telefon tarmoqlarida -50+60°c, haroratda pvx qobiqlisi –40+60°c haroratda 145 v gacha, o‘zgaruvchan va 200 v gacha o‘zgarmas kuchlanishda ishlashga mo‘ljallangan yaxlit va g‘ovak pe juft yoki to‘rtli o‘ramlar mis simi diametri 0,32; 0,4; 0,5; 0,7 mm bo‘lib, bularda izolyatsiya 0,18 – 0,35 mm qalinlikda yotqiziladi. diagonal joylashgan juftlik ishchi juftlik hisoblanadi. juftlik (to‘rtlik) 10-juftlik yoki 5-juftlikni bir yoki turli yo‘nalishda buraladi (600 mm qadamgacha). juftlik va to‘rtlk soni: 20x2; 30x2; 15x4; 50x2; 25x4; 100x2; 50x4; olinib 100 juftlikdan ortig‘i 50 juft (25x4) yoki 100 juft (50x4) olinadi 150x2(75x4); 200x2(100x4); 300x2(150x4); 400x2(200x4); 500x2(250x4); 600x2(300x4); 700x2(350x4); 800x2(400x4); 900x2(450x4); 1000x2(500x4); 1200x2(600x4); 1400x2; 1600x2; 1800x2; 2000x2; 2400x2. dastaklangan guruh yoki bog‘ga belbog‘ izolyatsiya …

3 / 8

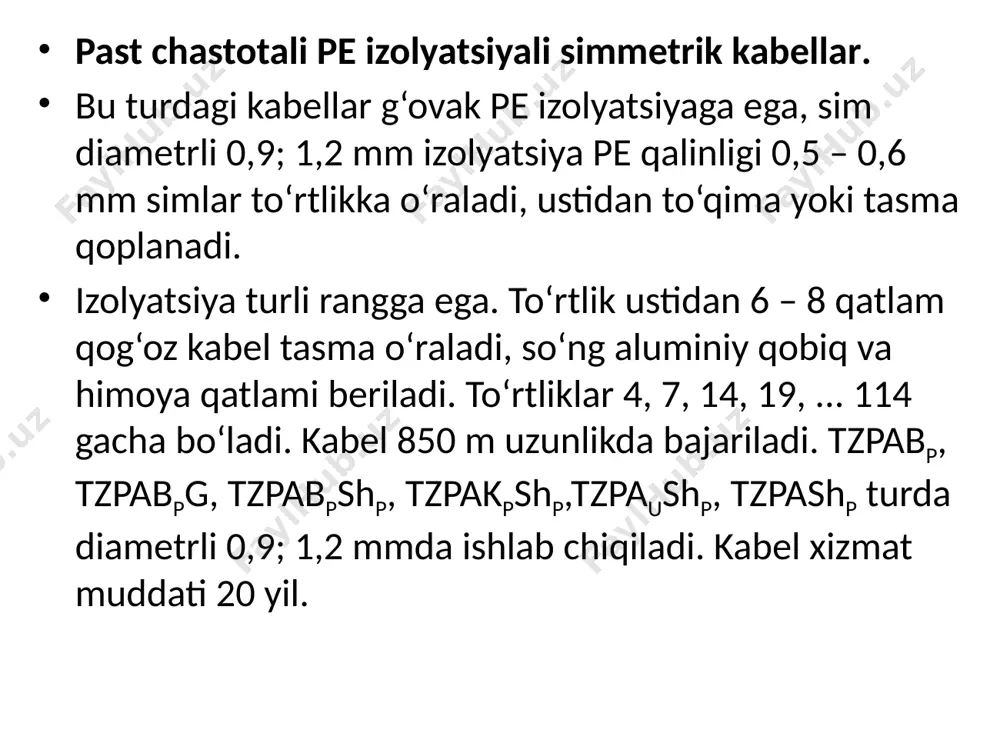

iyotlardan foydalangan holda mustaqil o’zlashtiring image1.png image2.png /docprops/thumbnail.jpeg

4 / 8

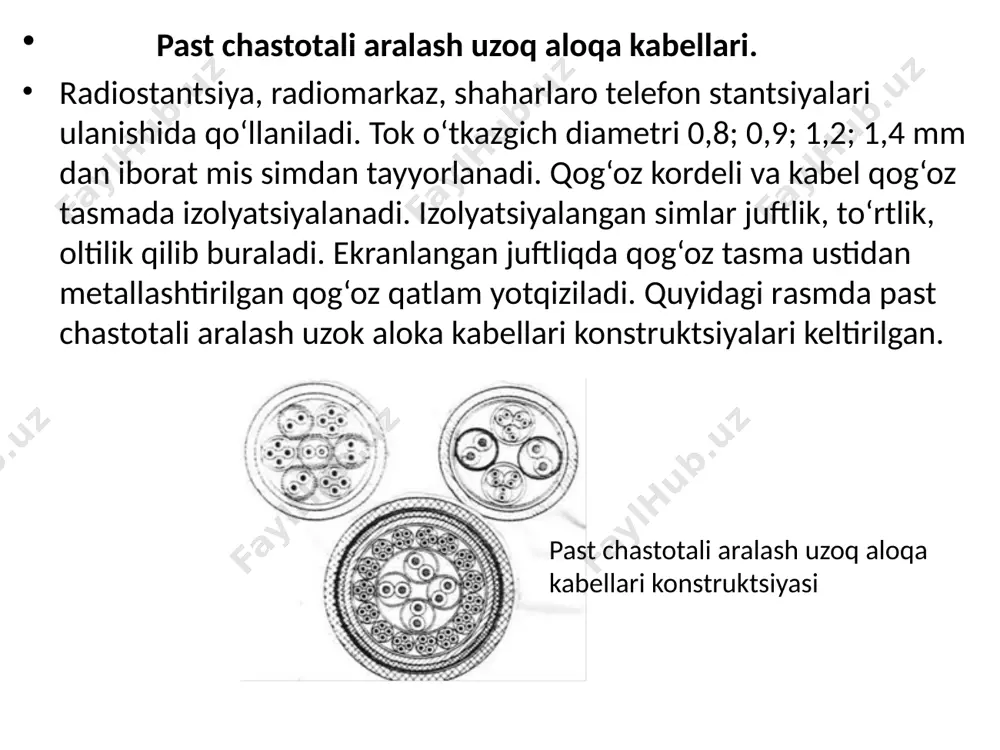

yuqori chastotali kordel-ps izolyatsiyali simmetrik kabel - Page 4

5 / 8

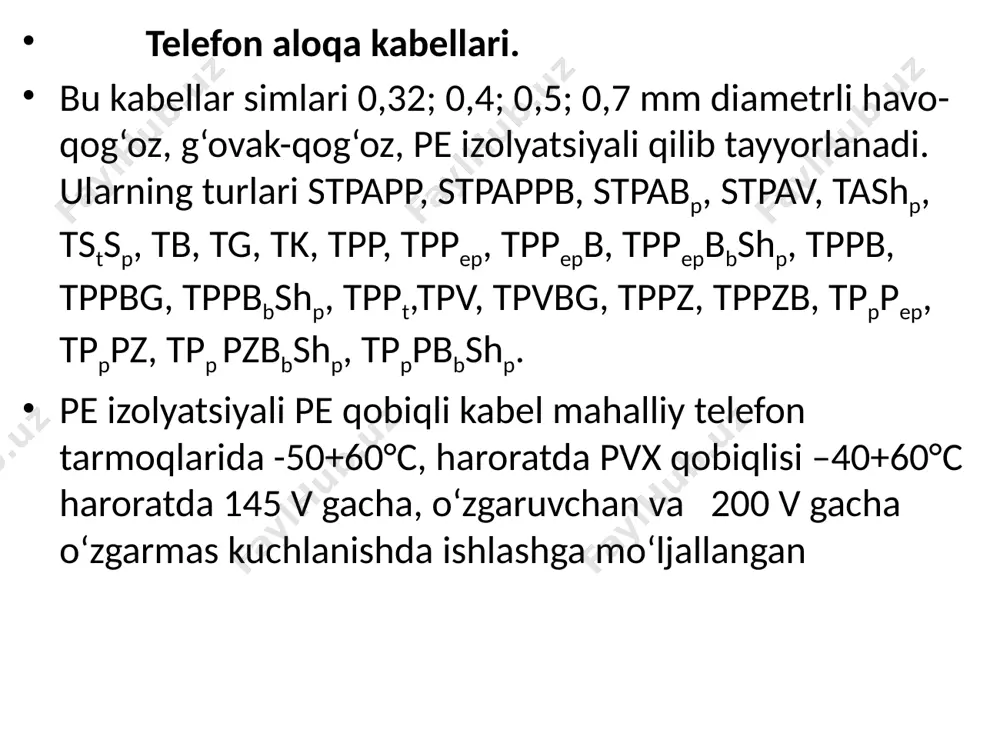

yuqori chastotali kordel-ps izolyatsiyali simmetrik kabel - Page 5
