1 / 8

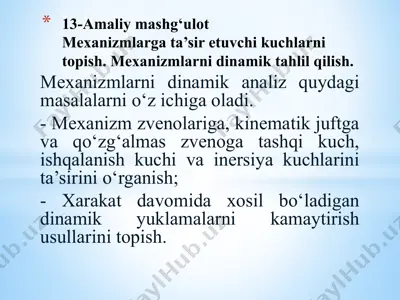

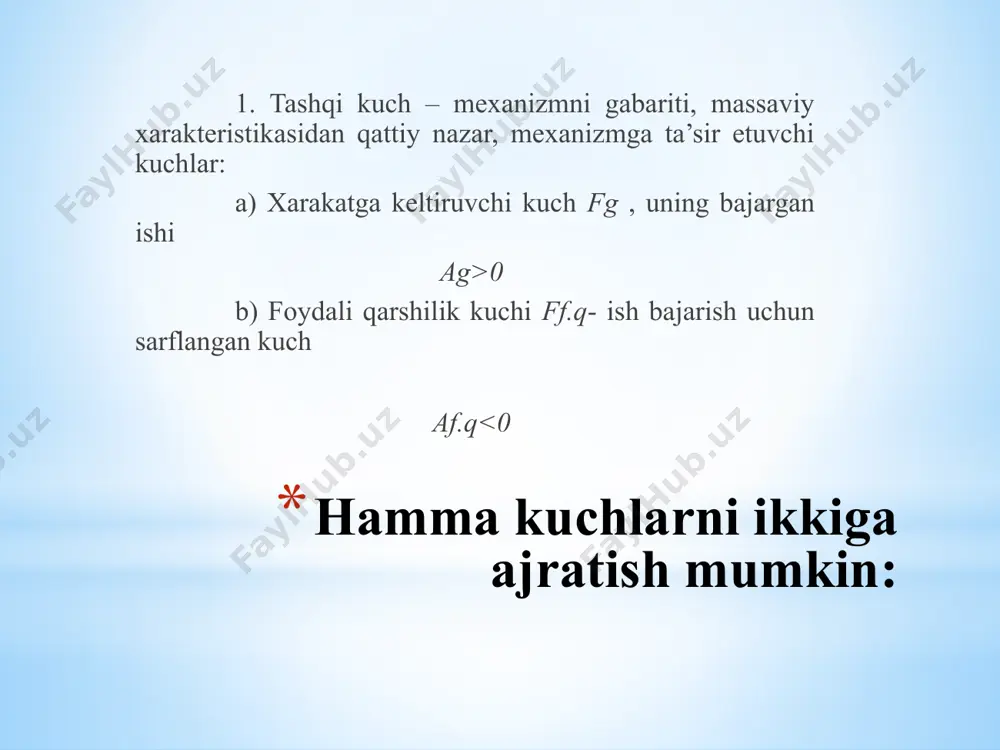

13-amaliy mashg‘ulot mexanizmlarga ta’sir etuvchi kuchlarni topish. mexanizmlarni dinamik tahlil qilish. mexanizmlarni dinamik analiz quydagi masalalarni o‘z ichiga oladi. - mexanizm zvenolariga, kinematik juftga va qo‘zg‘almas zvenoga tashqi kuch, ishqalanish kuchi va inersiya kuchlarini ta’sirini o‘rganish; - xarakat davomida xosil bo‘ladigan dinamik yuklamalarni kamaytirish usullarini topish. 13-amaliy mashg‘ulot mexanizmlarga ta’sir etuvchi kuchlarni topish. mexanizmlarni dinamik tahlil qilish. hamma kuchlarni ikkiga ajratish mumkin: 1. tashqi kuch – mexanizmni gabariti, massaviy xarakteristikasidan qattiy nazar, mexanizmga ta’sir etuvchi kuchlar: a) xarakatga keltiruvchi kuch fg , uning bajargan ishi ag>0 b) foydali qarshilik kuchi ff.q- ish bajarish uchun sarflangan kuch af.q<0 2. mexanizmni uchida xosil bo‘ladigan kuchlar: a) zararli qarshilik kuchi fz.q. masalan kinematik juftlardagi ishqalanish kuchi. b) og‘irlik kuchi s) inersiya kuchi huddi shunday momentlar ham klassifikatsiyalanadi. kuchlarga xisoblashni asosan ikki xil usuldan foydalaniladi: 1. analitik usul 2. grofoanalitik usul analitik usulni asosiy qattiq jismlarni muvozanatligi uchun tuzilgan oddiy differensial tenglamalardan foydalanishdir. tekis …

2 / 8

nishiga qarab reaksiya kuchlarini yo‘nalishini aniqlab olish maqsadga muvofiqdir. har bir 5-klass kinematik juftda ikkita noma’lumni topish kerak. (13.1-rasm): - aylanma kinematik juftlarda (13.1,a-rasm) asosiy reaksiya kuchini qo‘yilgan nuqtasi ma’lum, lekin uni kattaligi va yo‘nalishi noma’lum. - ilgarlanma kinematik juftda (13.1,b-rasm) kuchni ta’sir chizig‘i ma’lum. ya’ni yo‘nalishga perpendikulyar, lekin kattaligi va ta’sir nuqtasi noma’lum. - 4-klass kinematik juftda (13.2-rasm) bitta noma’lum kuch bor, uning yo‘nalishi va ta’sir nuqtasi ma’lum. 13.1-rasm 13.2-rasm 13.3-rasm demak tekis mexanizmlarda assur guruxlari 3n=2p5-p4 bo‘lganligi sababli statik aniq masala xosil bo‘ladi va to‘la mexanizm uchun oxirgi assur guruxidan boshlab navbat bilan to‘la sistema kinetostatik xisob qilinadi va muvozanatlovchi kuch topiladi. image1.png image2.png image3.png /docprops/thumbnail.jpeg

3 / 8

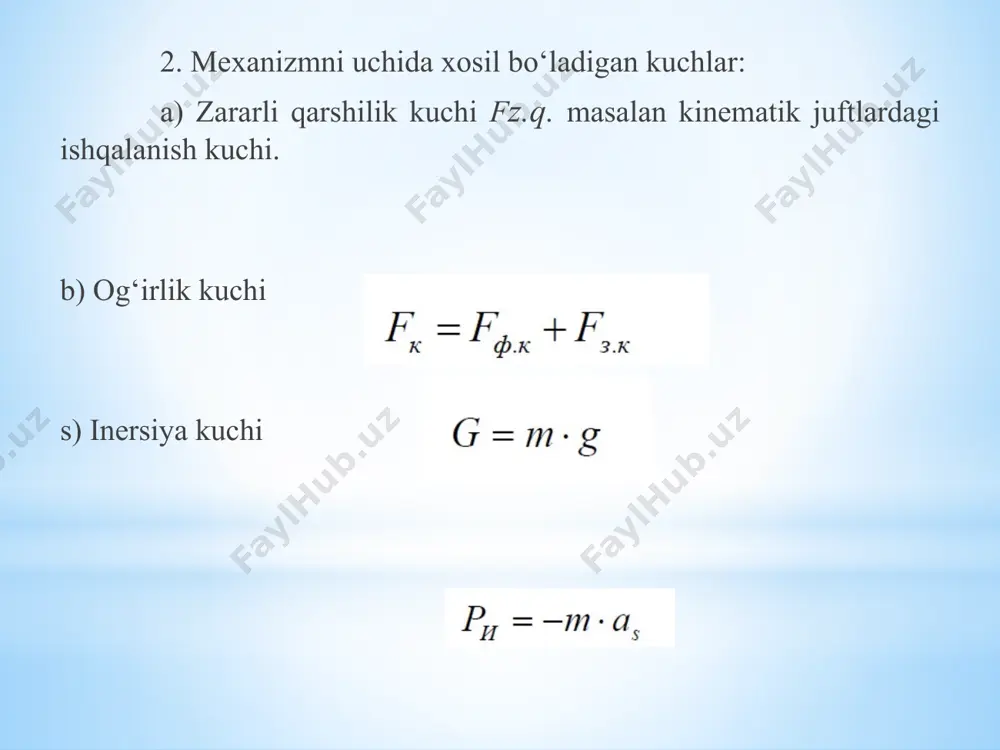

mexanizmlarni dinamik analiz (13-amaliy mashg‘ulot) - Page 3

4 / 8

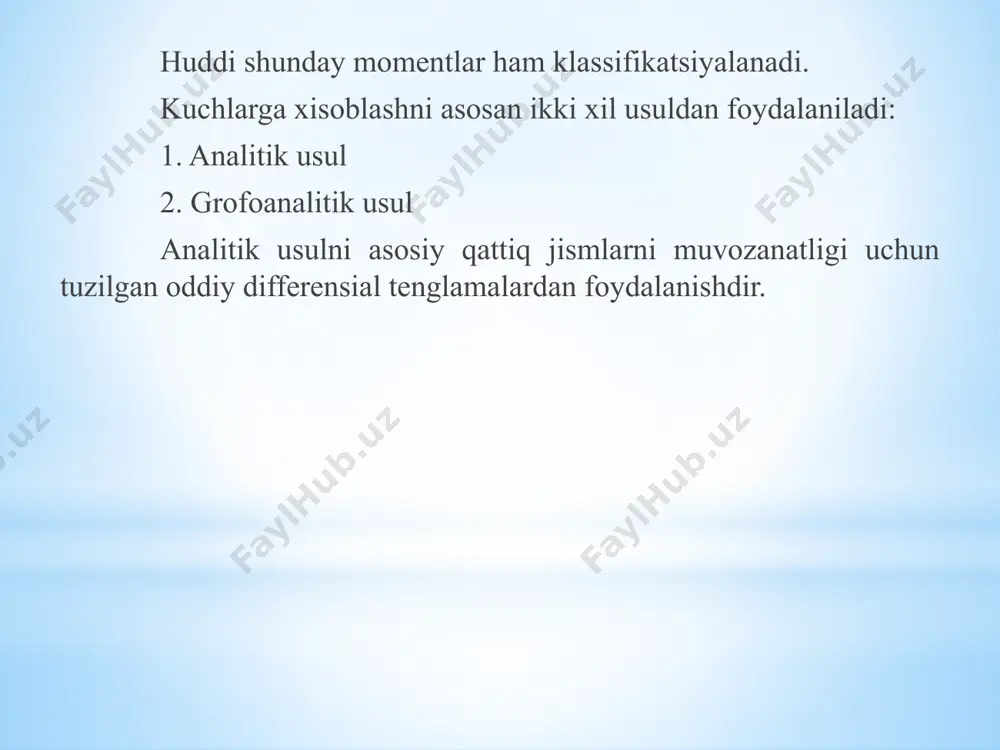

mexanizmlarni dinamik analiz (13-amaliy mashg‘ulot) - Page 4

5 / 8

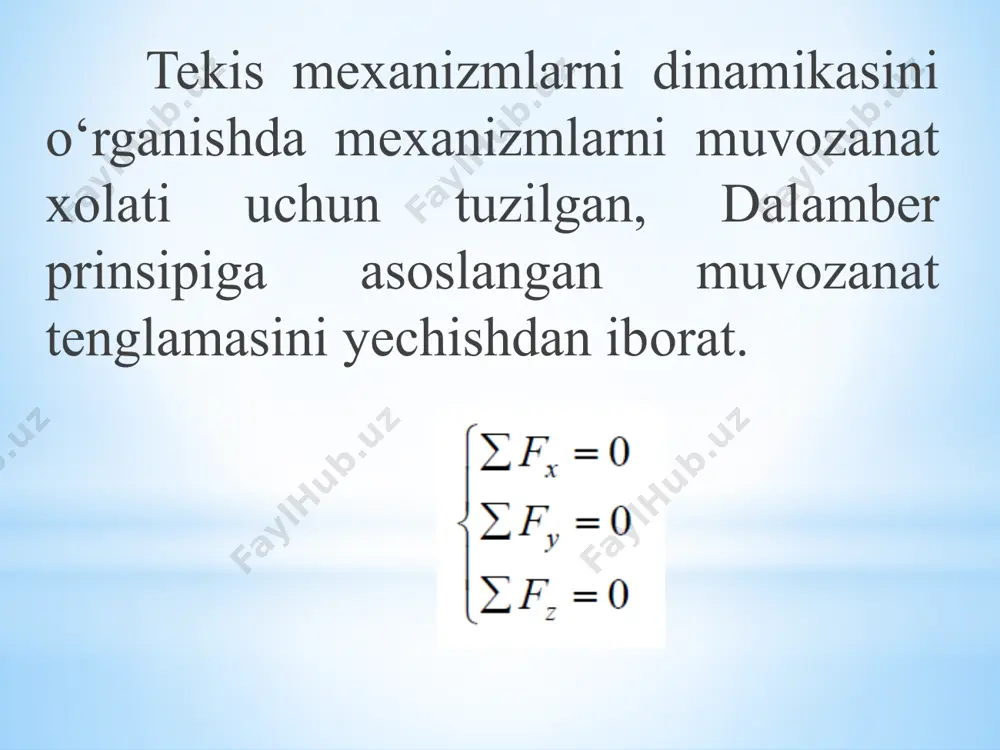

mexanizmlarni dinamik analiz (13-amaliy mashg‘ulot) - Page 5
