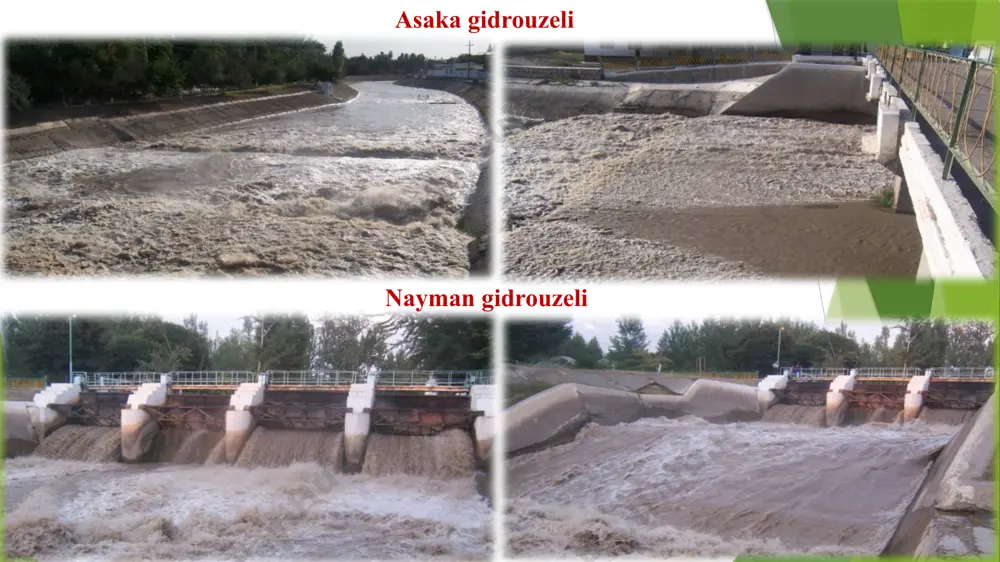

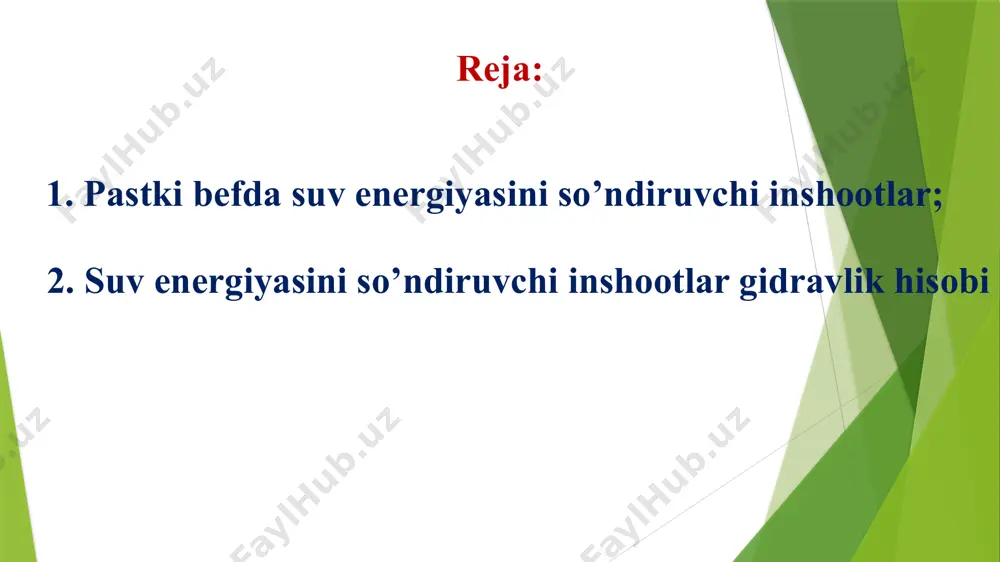

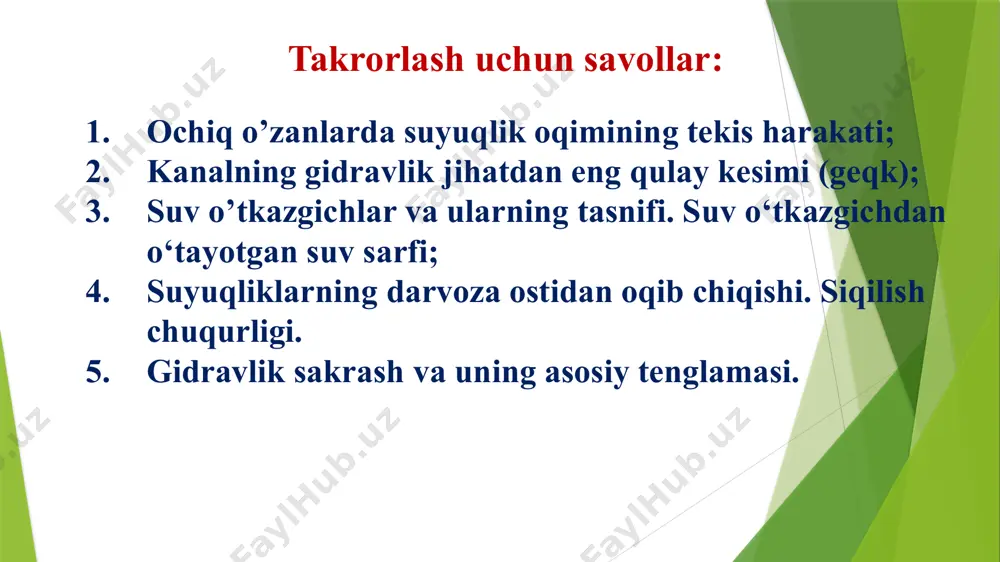

калта қувурларни гидравлик ҳисоби mavzu: pastki befda suv energiyasini so’ndiruvchi inshootlar gidravlik hisobi “gidravlika va gidroinformatika” kafedrasi katta oʼqituvchisi, f.k.babajanov “gidravlika va gidroinformatika” kafedrasi “gidravlika” fani reja: 1. pastki befda suv energiyasini so’ndiruvchi inshootlar; 2. suv energiyasini so’ndiruvchi inshootlar gidravlik hisobi takrorlash uchun savollar: ochiq o’zanlarda suyuqlik oqimining tekis harakati; kanalning gidravlik jihatdan eng qulay kesimi (geqk); suv o’tkazgichlar va ularning tasnifi. suv o‘tkazgichdan o‘tayotgan suv sarfi; suyuqliklarning darvoza ostidan oqib chiqishi. siqilish chuqurligi. gidravlik sakrash va uning asosiy tenglamasi. asaka gidrouzeli nayman gidrouzeli talimarjon suv omboridan qarshi kanaliga suv olish qismi 6 sariqo’rgan gidrouzeli аgar sakrash xaydalgan boʼlsa, ortiqcha energiyani yoʼqotish uchun energiya soʼndiruvchi devor (toʼsiq) yoki hovuz qo’llanadi. chunki siqilgan kesimda to 2-sakrash chuqurligiga qadar oqim tezligi nisbatan katta bo’ladi va inshoat havfsizligini ta’minlashda iqtisodiy samaradorlikni inobatga olib, kinetik energiyaning ma’lum darajada kamaytirib, potensiyal energiyaga qisman oshirishga to’g’ri keladi, va haydalgan gidravlik sakrashni ko’milgan sakrash ko’rinishidagi b’eflarni tutashtirish …

2 / 35

oydalaniladi: sakrash ayni siqilgan kesimda bo’lishi sharti bajarilishi uchun quyidagi tenglamani yozamiz: yoki: sakrashdan keyin va pastki b’efdagi kesimlarning solishtirma energiyalari. hоvuzning uzunligi (l xov) m.d.chеrtоusоv fоrmulаsi yordamida quyidаgichа аniqlаnadi: * bu yerda: β = 0.7 ÷ 0.8 - empirik koefficient (β = 0.75 deb olsak bo’ladi) = 2.5*(1.9*h” – h’) - gidrаvliк sакrаsh uzunligi (pavlovskiy formulasi), m chertousov m.r. formulasi: gidravlik sakrashning uzunligi. hisoblash tartibi: pastki b’efdagi kesimning solishtirma energiyasi aniqlanadi: hisoblashni tanlash usulida oʼtkazamiz. xovuz chuqurligiga bir necha qiymat berib, grafikdan siqilgan kesimdagi chuqurlikni aniqlaymiz. hisoblash tanlash usulida bajariladi. hovuz chuqurligi (d) ga bir necha qiymatlar berib, hc - siqilgаn кеsimdаgi hamda h” – 2-tutashtirish chuqurligini d ga ortib borishi boyicha yozamiz . hisоblаsh nаtijаlаrni jаdvаldа kеltirаmiz (1-jadval) 1-jadval: enеrgiyani so’ndiruvchi хоvuz hisobi hisoblash formulalari: ω”=(bts+h”m)h”; эc'‘ = h” + αq2/2g٠(ω")2; ωпб =(bts+ hпб m) hпб ; эпб'‘ = hпб + αq2/2g٠(ωпб)2 bts= 30.47 m m = 1 …

3 / 35

sh funktsiyasi: toʼgʼri toʼrtburchak shaklidagi kanallarda: gidravlik sakrash funksiyasi grafigi energiya soʼndiruvchi devor (toʼsiq) ortiqcha kinetik energiyani kamaytirish (yoʼqotish) uchun energiya soʼndiruvchi devorni ham qoʼllash mumkin. gidravlik sakrash siqilgan kesimda paydo boʼlishi uchun ushbu devorming balandligini (s) va devor bilan tashkil qilingan hovuz uzunligi (lx) ni aniqlash kerak. devorning balandligi (s) ga bir necha qiymatlarni beramiz va grafikni quramiz va qiymatiga qarab, grafikdan «s» qiymatini olamiz. с н bҳ hҳ hҳ+c misol (*): 1. kanal kritik chukurligini aniklang: 2. gidravlik eng qulay kesim uchun aniqlang. -ismingizdagi xarflar soni 3. uchburchak kanal uchun gidravlik sakrash funktsiyasi qanday ko’rinishda bo’ladi (tenglamani keltirib chiqaring). adabiyotlar 1. k.sh.latipov, a.m.arifjanov, x.kadirov, b.toshov “gidravlika va gidravlik mashinalar”, navoiy sh., alisher navoiy, 2014 y. -268b 2. k.sh.latipov, a.m.arifjanov, fayziev x “gidravlika”, toshkent, taqi, 2015 y. 459b. 3. t.kaletova, a.m.arifjanov “hydromechanika”, nitra, 2019y, -160 pages. 4. a.m.arifjanov, t.u.apakxujaeva. gidravlika (uchebnoe posobie). –tashkent. faylasuflar, 2019 g. -280s. 5. a.m.arifjanov, …

4 / 35

o’quv qo’llanma. 2022 y. 3. а. аrifjanov, q.rahimov, а. xodjiev “gidravlika” - toshkent, 2016 y. 4. k.sh.latipov, а.аrifjanov, x.kadirov, b.toshov “gidravlika va gidravlik mashinalar”, navoiy. аlisher navoiy, 2014 y. 5. melvyn kay, practical hydraulics (taylor & francis 2 park square, milton park, abingdon, oxon ox14 4rn ) 2008.-253 pages 6. john fenton a first course in hydraulics (vienna university of technologiy, austria ), 2012. -120 pages 7. а.аrifjanov, p.n.gurina. “gidravlika” -tashkent. timi, 2011y. 8. www.gidravlika-obi-life.zn.uz 32 qo'shimcha adabiyotlar 1. k.sh.latipov “ gidravlika, gidromashinalar va gidroyuritmalar” - darslik, toshkent. o'qituvchi, 1992y. 2. o'zbekiston respublikasi prezidentining “matematika sohasidagi ta’lim sifatini oshirish va ilmiy tadqiqotlarni rivojlantirish chora-tadbirlari to’g’risida” 2020 yil 7 maydagi pq-4708-son qarori. lex.uz 3. sh.m.mirziyoev “tanqidiy tahlil, qat’iy tartib-intizom va shaxsiy javobgarlik har bir rahbar faoliyatining kundalik qoidasi bo’lishi kerak”. toshkent, “o’zbekiston”, 2017 yil. -104 b. 4. sh.m.mirziyoev “o'zbekistonni rivojlantirishning beshta ustuvor yo'nalishi bo'yicha harakatlar strategiyasi” toshkent, “o'zbekiston”, 2017 yil. “gazeta.uz”. …

5 / 35

.jpeg image15.wmf image16.wmf image17.wmf oleobject1.bin oleobject2.bin oleobject3.bin image18.jpeg image19.jpeg image20.png image21.png image22.wmf image23.png oleobject4.bin image24.wmf image25.png oleobject5.bin image26.png image27.wmf image28.wmf image29.wmf oleobject6.bin oleobject7.bin oleobject8.bin image30.wmf oleobject9.bin image30.png image31.wmf image32.wmf oleobject10.bin oleobject11.bin image33.wmf image34.wmf oleobject12.bin oleobject13.bin image35.wmf oleobject14.bin image36.wmf image37.wmf image38.emf oleobject15.bin oleobject16.bin image39.wmf image40.wmf oleobject17.bin oleobject18.bin oleobject19.bin image41.wmf image42.wmf oleobject20.bin oleobject21.bin image43.wmf image44.wmf oleobject22.bin oleobject23.bin image45.wmf image46.wmf image47.png oleobject24.bin oleobject25.bin image48.wmf image49.wmf image50.wmf oleobject26.bin oleobject27.bin oleobject28.bin image51.wmf image52.wmf image53.wmf oleobject29.bin oleobject30.bin oleobject31.bin image54.wmf image55.wmf oleobject32.bin oleobject33.bin image56.wmf image57.wmf image58.wmf image59.wmf oleobject34.bin oleobject35.bin oleobject36.bin oleobject37.bin image60.png c h c h ¢ ¢ d , б h h > ¢ ¢ , б h h < ¢ ¢ d э э б п с + = ¢ ¢ . . ( ) ; 2 2 g h э c c с j a ¢ ¢ + ¢ ¢ = ¢ ¢ 2 2 2 w a g q h э мк c …
