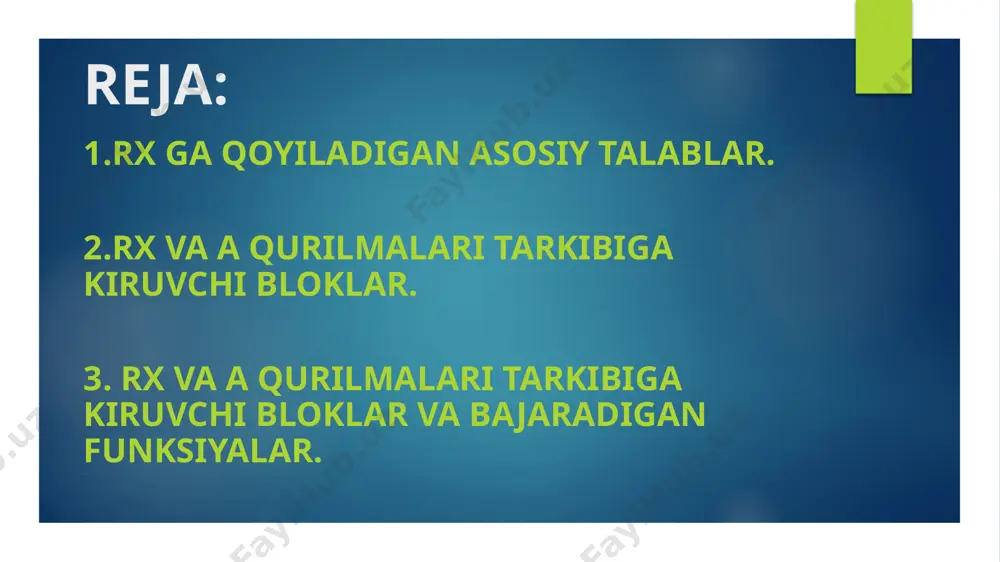

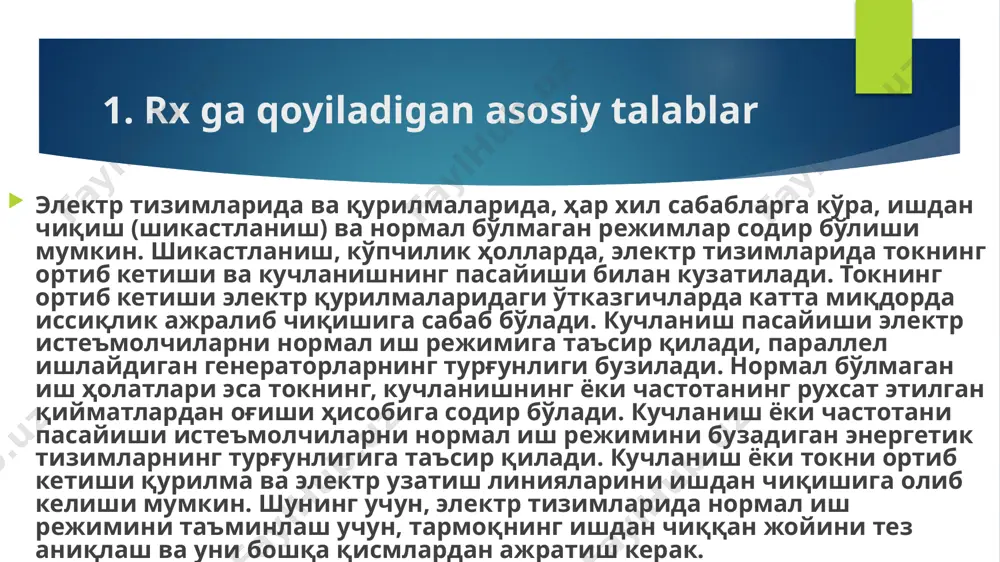

o’zbekiston oliy va o’rta ta’lim vazirligi farg’ona politexnika institute “elektr energetikasi” kafedrasi “gidroenergetik qurilmalar elektr qismi, rele himoyasi va avtomatikasi” fanidan 1-ma’ruza: gidroenergetika o’zi nima ma’ruzachi: t.f.d., prof. a.m.kasimaxunova o’zbekiston oliy va o’rta maxsus ta’lim vazirligi farg’ona politexnika institute “elektr energetikasi” kafedrasi rele himoyasiga qoyiladigan talablar va uning asosiy elementlari 8-ma’ruza: mavzu: ozbekiston gidroenergetikasi ma’ruzachi: t.f.d., prof. a.m.kasimaxunova tuzuvchi: murodjon g’iyosiddinov farg’ona sh. 2022y. reja: 1.rx ga qoyiladigan asosiy talablar. 2.rx va a qurilmalari tarkibiga kiruvchi bloklar. 3. rx va a qurilmalari tarkibiga kiruvchi bloklar va bajaradigan funksiyalar. 1. rx ga qoyiladigan asosiy talablar электр тизимларида ва қурилмаларида, ҳар хил сабабларга кўра, ишдан чиқиш (шикастланиш) ва нормал бўлмаган режимлар содир бўлиши мумкин. шикастланиш, кўпчилик ҳолларда, электр тизимларида токнинг ортиб кетиши ва кучланишнинг пасайиши билан кузатилади. токнинг ортиб кетиши электр қурилмаларидаги ўтказгичларда катта миқдорда иссиқлик ажралиб чиқишига сабаб бўлади. кучланиш пасайиши электр истеъмолчиларни нормал иш режимига таъсир қилади, параллел ишлайдиган генераторларнинг …

2 / 14

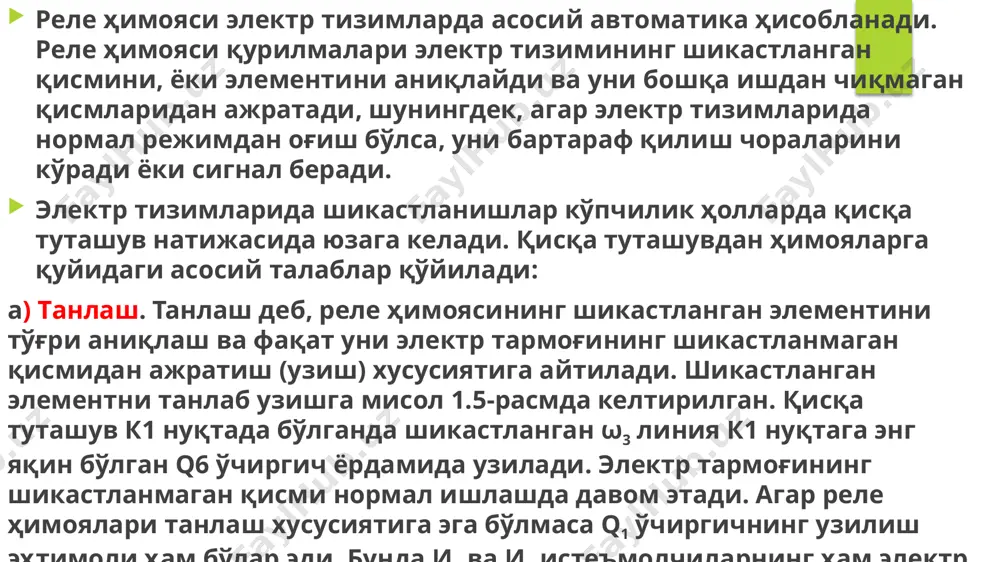

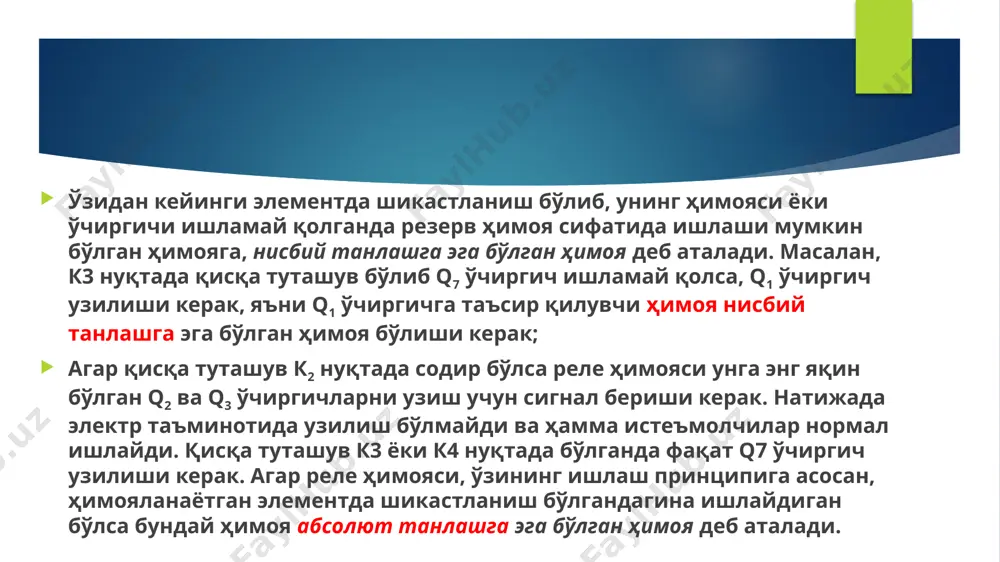

ди, шунингдек, агар электр тизимларида нормал режимдан оғиш бўлса, уни бартараф қилиш чораларини кўради ёки сигнал беради. электр тизимларида шикастланишлар кўпчилик ҳолларда қисқа туташув натижасида юзага келади. қисқа туташувдан ҳимояларга қуйидаги асосий талаблар қўйилади: а) tанлаш. танлаш деб, реле ҳимоясининг шикастланган элементини тўғри аниқлаш ва фақат уни электр тармоғининг шикастланмаган қисмидан ажратиш (узиш) хусусиятига айтилади. шикастланган элементни танлаб узишга мисол 1.5-расмда келтирилган. қисқа туташув к1 нуқтада бўлганда шикастланган ω3 линия к1 нуқтага энг яқин бўлган q6 ўчиргич ёрдамида узилади. электр тармоғининг шикастланмаган қисми нормал ишлашда давом этади. агар реле ҳимоялари танлаш хусусиятига эга бўлмаса q1 ўчиргичнинг узилиш эҳтимоли ҳам бўлар эди. бунда и1 ва и2 истеъмолчиларнинг ҳам электр таъминотида узилиш юзага келади. ўзидан кейинги элементда шикастланиш бўлиб, унинг ҳимояси ёки ўчиргичи ишламай қолганда резерв ҳимоя сифатида ишлаши мумкин бўлган ҳимояга, нисбий танлашга эга бўлган ҳимоя деб аталади. масалан, к3 нуқтада қисқа туташув бўлиб q7 ўчиргич ишламай қолса, q1 ўчиргич узилиши …

3 / 14

ғунликни сақлаб қолиш учун, шикастланиш пайдо бўлгандан кейин, 330-500 кв ли тармоқларда 0,1 - 0,12 с гача 110- 220 квли тармоқларда 0,15 - 0,3 с гача 6-10 квли тармоқларда 1,5 - 3 с гача вақтда узиш зарур. ишлаш вақти 0,1-0,2с гача бўлган ҳимоялар тез ишлайдиган ҳимоялар дейилади; в) сезгирлик. ҳимоянинг сезгирлиги унинг ҳимоя қилиш зарур бўлган зонада минимал қисқа туташув режимида ва электр ёйи орқали қисқа туташув бўлганда ҳам етарли бўлиши керак. ҳимоянинг сезгирлиги сезгирлик коэффициенти билан характерланади; г) ишончлилик. ҳимоя фақат ўзи ишлаши керак бўлган режимларда ишлаши ва нормал режимда ҳамда ишлаши керак бўлмаган режимларда нотўғри ишламаслиги керак. k2 q6 q5 q4 q3 q2 q1 g t k3 к4 к1 и2 и1 q7 реле ҳимояси ва автоматика қурилмаларини ташкил этувчи қисмлари ва уларни бажарадиган ишлари ҳимоя қурилмаларини бажаришнинг принциплари хилма-хилдир. лекин, кўпчилик ҳолларда улар автоном бўлади ва ҳимояланаётган элементнинг ток ва кучланишларидан фойдаланиладиган қилиб бажарилади. 1.6-расм. қисқа туташувлардан автоном …

4 / 14

а кутилаётган фаолият ўрин тутиши ва кузатилиш рўй бериши тушунилади. автомат қурилмалар таркибида ҳаракатга келтирувчи, ёки вазифани бажариш ишларида, ҳар доим ҳам фақат электр сигналлар билан ишланмайди. шунинг учун бошқа сигналлар махсус ўзгартириш қурилмаларида физик табиатини ёки катталигини ўзгартиради. уларни датчиклар деб аталади. . мантиқий орган блоки кўпчилик холларда, маълум вазифани бажарувчи элементларда, чиқиш сигнали кириш сигналигагина боғлиқ бўлиб, уларда тескари алоқа мавжуд эмас. бундай ҳолларда, агар элементлар бир-бирлари билан кетма-кет уланган бўлса, чиқишдаги сигнал қурилманинг қайсидир жойида олдиндан барча элементларга боғлиқ бўлади (1.7-расм. а). 1.7-расм. элементларни ўзаро тўғридан-тўғри (а) ва тескари алоқа орқали уланиши (б). 1.8-расм. ёки, ва, эмас мантиқий операцияларни ( амалларни ) шартли равишда схемалардаги ифодаланишлари. ёки операцияси (1.8а-расм) қўшиш амалини бажарилишини ифодалайди. уни дизъюнкция дейилади. у орқали ифодаланиб, агар киришларнинг лоақал биттасида бўлса ҳам, сигнал мавжуд бўлсагина чиқишда сигнал бўлишлигини билдиради. бу элементларни параллел ҳолатда улаб бириктириш орқали эришилади. ва операцияси (1.8б-расм) мантиқий кўпайтиришни ифодалайди. у …

5 / 14

қурилмаларининг, телебошқарувнинг чиқишдаги таъсирини, ўчириш учун дискрет таъсир қилишда ва синхрон генераторларнинг, трансформаторларнинг, электр узатиш чизиқларини ҳамда бошқа электр қурилмаларини ўчиргичларига таъсир қилиб улашдан иборат. улар мос келувчи ижро элементлари нисбатан қувватлироқ бўлган элетромеханик релелар, контакторлар, ўчиргичлар электр юритмасини улаб узувчи электромагнит улагичлар орқали амалга оширилади. автоматика қурилмаларининг узлуксиз равишда ижро этувчи элементлари (автомат ростлагичлар) қудратли тиристорлардан ҳамда магнит кучайтиргичлардан ташкил топган. уларни чиқишдаги токлари, масалан, синхрон генераторларнинг қўзғатиш токлари, ўзгартирилади. реле ҳимоясининг ва автоматикасининг, ҳамда айниқса телеўлчаш ва телесигнализациянинг ижро этувчи элементлари навбатчи ходимга зарур бўлган эҳмга ахборотларни киритиш, акс эттириш учун хизмат қилинади. уларга, мисол учун, ёритиш ва овозли сигнализациялар, ўлчов асбоблари ва бошқалар киради. узатувчи қисм. телемеханика тизимларида ҳам, релели ҳимоялаш ва автоматлаштиришда ҳам баъзан узоқ масофаларга сигналларни узатиб етказиб бериш зарурияти туғилади. бу мақсадларда қурилманинг узатувчи қисмидан фойдаланилади. асосий элемент бўлиб алоқа канали хизмат қилади. nazorat savollari : 1.рҳ ва а қурилмаларига қандай талаблар қўйилади? 2.танлаш …
