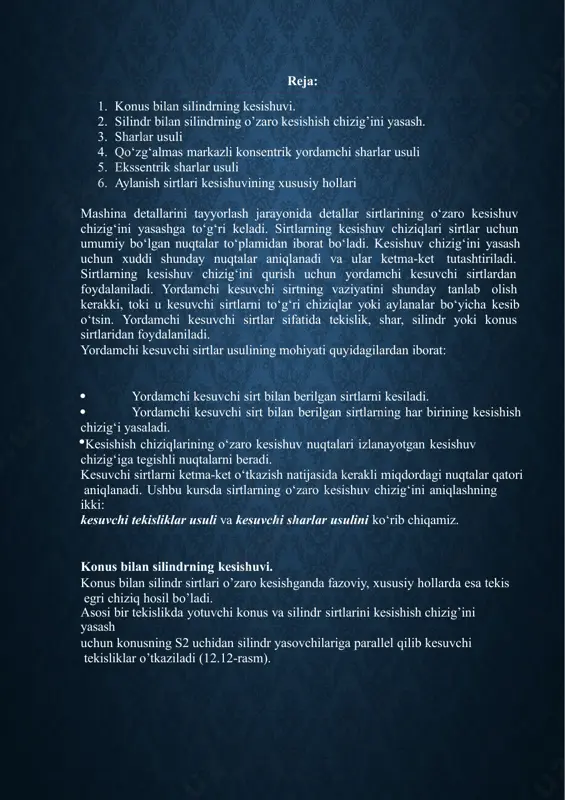

презентация powerpoint farg’ona politexnika instituti yengil sanoat va to’qimachilik fakulteti ysbkit yo’nalishi 86-21 guruhi talabasi ismoilov asadbekning oliy matematika fanidan tayyorlagan taqdimot ishi reja: konus bilan silindrning kesishuvi. silindr bilan silindrning o’zaro kesishish chizig’ini yasash. sharlar usuli qo‘zg‘almas markazli konsentrik yordamchi sharlar usuli ekssentrik sharlar usuli aylanish sirtlari kesishuvining xususiy hollari mashina detallarini tayyorlash jarayonida detallar sirtlarining o‘zaro kesishuv chizig‘ini yasashga to‘g‘ri keladi. sirtlarning kesishuv chiziqlari sirtlar uchun umumiy bo‘lgan nuqtalar to‘plamidan iborat bo‘ladi. kesishuv chizig‘ini yasash uchun xuddi shunday nuqtalar aniqlanadi va ular ketma-ket tutashtiriladi. sirtlarning kesishuv chizig‘ini qurish uchun yordamchi kesuvchi sirtlardan foydalaniladi. yordamchi kesuvchi sirtning vaziyatini shunday tanlab olish kerakki, toki u kesuvchi sirtlarni to‘g‘ri chiziqlar yoki aylanalar bo‘yicha kesib o‘tsin. yordamchi kesuvchi sirtlar sifatida tekislik, shar, silindr yoki konus sirtlaridan foydalaniladi. yordamchi kesuvchi sirtlar usulining mohiyati quyidagilardan iborat:   yordamchi kesuvchi sirt bilan berilgan sirtlarni kesiladi. yordamchi kesuvchi sirt bilan berilgan sirtlarning har birining kesishish …

2 / 9

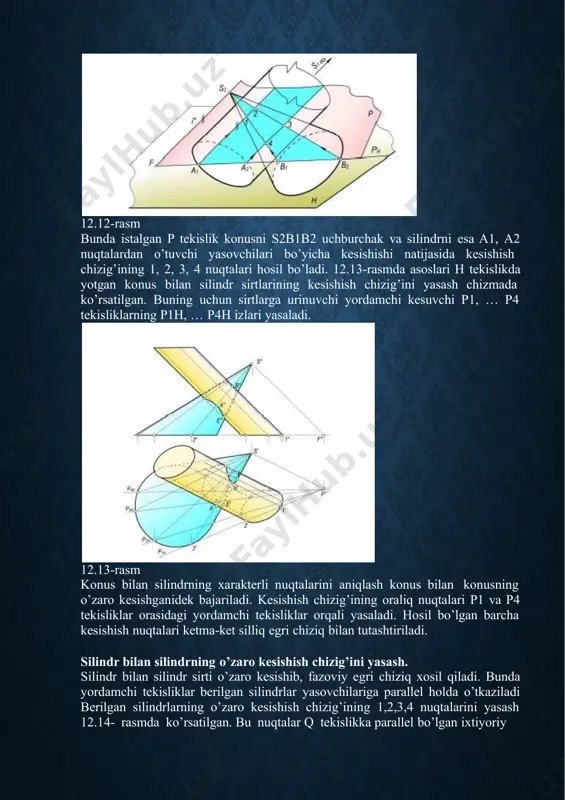

o’tkaziladi (12.12-rasm). 12.12-rasm bunda istalgan p tekislik konusni s2b1b2 uchburchak va silindrni esa a1, a2 nuqtalardan o’tuvchi yasovchilari bo’yicha kesishishi natijasida kesishish chizig’ining 1, 2, 3, 4 nuqtalari hosil bo’ladi. 12.13-rasmda asoslari h tekislikda yotgan konus bilan silindr sirtlarining kesishish chizig’ini yasash chizmada ko’rsatilgan. buning uchun sirtlarga urinuvchi yordamchi kesuvchi p1, … p4 tekisliklarning p1h, … p4h izlari yasaladi. 12.13-rasm konus bilan silindrning xarakterli nuqtalarini aniqlash konus bilan konusning o’zaro kesishganidek bajariladi. kesishish chizig’ining oraliq nuqtalari p1 va p4 tekisliklar orasidagi yordamchi tekisliklar orqali yasaladi. hosil bo’lgan barcha kesishish nuqtalari ketma-ket silliq egri chiziq bilan tutashtiriladi. silindr bilan silindrning o’zaro kesishish chizig’ini yasash. silindr bilan silindr sirti o’zaro kesishib, fazoviy egri chiziq xosil qiladi. bunda yordamchi tekisliklar berilgan silindrlar yasovchilariga parallel holda o’tkaziladi berilgan silindrlarning o’zaro kesishish chizig’ining 1,2,3,4 nuqtalarini yasash 12.14- rasmda ko’rsatilgan. bu nuqtalar q tekislikka parallel bo’lgan ixtiyoriy yordamchi va ikki silindrni kesuvchi p tekislikni o’tkazish bilan …

3 / 9

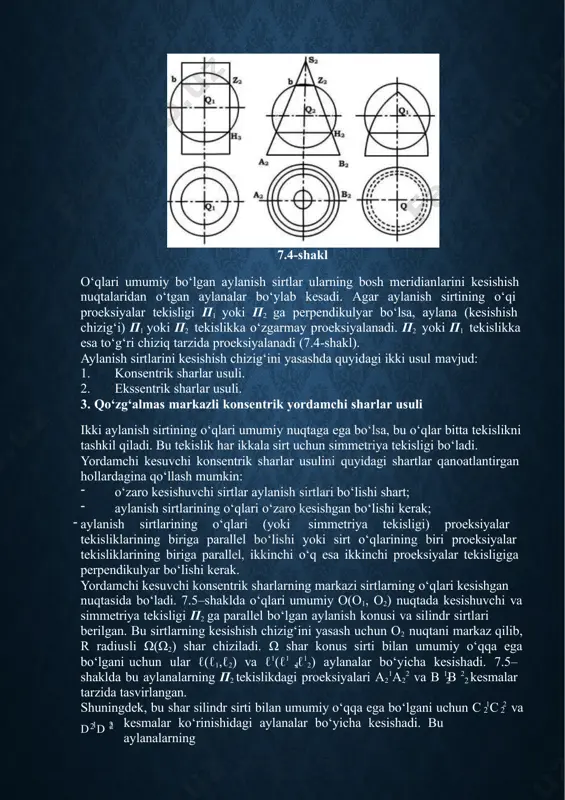

iladi. prizma bilan silindrning o’zaro kesishish chizig’ini yasash algoritmi yuqorida bayon etilgan ketma-ketlikda bajariladi. 2. sharlar usuli aylanish sirtlarining o‘zaro kesishuv chiziqlarini yasashda, ayrim hollarda, yordamchi sharlardan foydalanilsa masalani yechish bir muncha osonlashadi. bu usul quyidagi holga asoslangan bo‘lib, unga binoan, kesuvchi sharning markazi aylanish sirtining markaziy o‘qiga tegishli bo‘lsa, ularning kesishish chizig‘i aylanadan iborat bo‘ladi, hamda aylana tekisligi sirtlarning aylanish o‘qiga perpendikulyar yo‘nalgan bo‘ladi (7.4-shakl). 7.4-shakl o‘qlari umumiy bo‘lgan aylanish sirtlar ularning bosh meridianlarini kesishish nuqtalaridan o‘tgan aylanalar bo‘ylab kesadi. agar aylanish sirtining o‘qi proeksiyalar tekisligi п1 yoki п2 ga perpendikulyar bo‘lsa, aylana (kesishish chizig‘i) п1 yoki п2 tekislikka o‘zgarmay proeksiyalanadi. п2 yoki п1 tekislikka esa to‘g‘ri chiziq tarzida proeksiyalanadi (7.4-shakl). aylanish sirtlarini kesishish chizig‘ini yasashda quyidagi ikki usul mavjud: konsentrik sharlar usuli. ekssentrik sharlar usuli. qo‘zg‘almas markazli konsentrik yordamchi sharlar usuli ikki aylanish sirtining o‘qlari umumiy nuqtaga ega bo‘lsa, bu o‘qlar bitta tekislikni tashkil qiladi. bu tekislik har …

4 / 9

arallel bo‘lgan aylanish konusi va silindr sirtlari berilgan. bu sirtlarning kesishish chizig‘ini yasash uchun o2 nuqtani markaz qilib, r radiusli ω(ω2) shar chiziladi. ω shar konus sirti bilan umumiy o‘qqa ega 1 bo‘lgani uchun ular ℓ(ℓ1,ℓ2) va ℓ1(ℓ1 ,ℓ12) aylanalar bo‘yicha kesishadi. 7.5– 2 2 shaklda bu aylanalarning п2 tekislikdagi proeksiyalari a21a22 va b 1b 2 kesmalar tarzida tasvirlangan. shuningdek, bu shar silindr sirti bilan umumiy o‘qqa ega bo‘lgani uchun c 1c 2 va 2 2 d 1d 2 2 2 kesmalar ko‘rinishidagi aylanalar bo‘yicha kesishadi. bu aylanalarning o‘zaro kesishish 72, 82, 92 va 102 nuqtalari har ikki sirt uchun umumiy bo‘lgan nuqtalarning frontal proeksiyalari bo‘ladi. o2 nuqtani markaz qilib, konsentrik sharlar chiziladi, ular yordamida kesishuvchi sirtlar uchun umumiy bo‘lgan nuqtalarni yasash mumkin. bu nuqtalarning geometrik o‘rni bo‘lgan m2 va n2 egri chiziqlar sirtlarning kesishish chizig‘i bo‘ladi. sirtlarning frontal ocherklarining 12, 22, 32, 42 kesishish nuqtalari bu sirtlar kesishish chizig‘ining …

5 / 9

sin. 7.5-shakl konus sirtiga urinma bo‘lgan rmin radiusli shar o‘tkazish bilan yasaladigan egri chiziqning 5, 6 xarakterli nuqtalarining vaziyati aniqlangan. kesishish chizig‘ining qolgan nuqtalarini yasash uchun rmax va rmin radiusli sharlar oralig‘ida cheksiz ko‘p sharlar o‘tkazish mumkin. shunday qilib, konsentrik sharlar usuli bilan ikki aylanish sirtining kesishish chiziqlarini yasash quyidagi sxema bo‘yicha bajariladi: ikki aylanish sirti o‘qlarining kesishish nuqtasi konsentrik sharlar markazi sifatida qabul qilinadi; sirtlarning frontal yoki gorizontal ocherklarining kesishish nuqtalari xarakterli nuqtalar sifatida belgilanadi va rmax radiusli shar aniqlanadi; eng kichik rmin radiusli shar chiziladi. natijada, yana bir juft xarakterli nuqtalar aniqlanadi; oraliq sharlar o‘tkazilib oraliq nuqtalar topiladi. ekssentrik sharlar usuli markazlari biror aylanma sirt o’qini turli nuqtalarida joylashgan sferalar ekssentrik sferalar deb yuritiladi. 11.10–rasmda konus o’qi va sfera markazi o (o', o") bitta frontal simmetriya tekisligida joylashgan. bu ikki sirtning kesishish chizig’ini yasash uchun avvalo ularning frontal ocherkalarining kesishish nuqtalari 1" va 2" belgilanadi. konus o’qidagi o1" …
