1 / 14

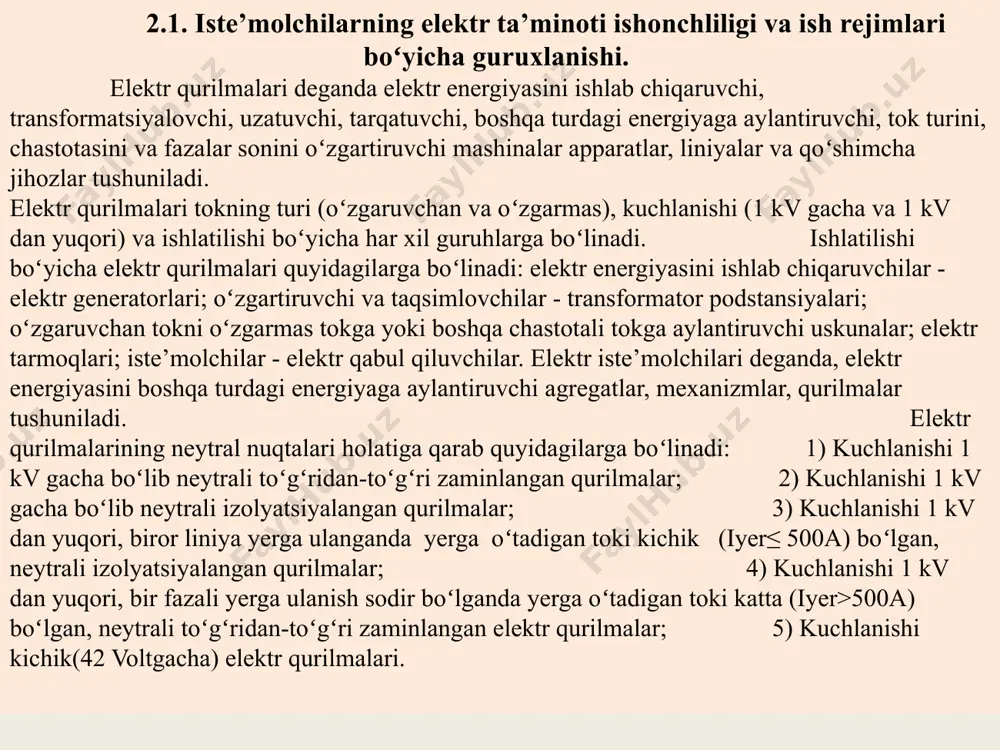

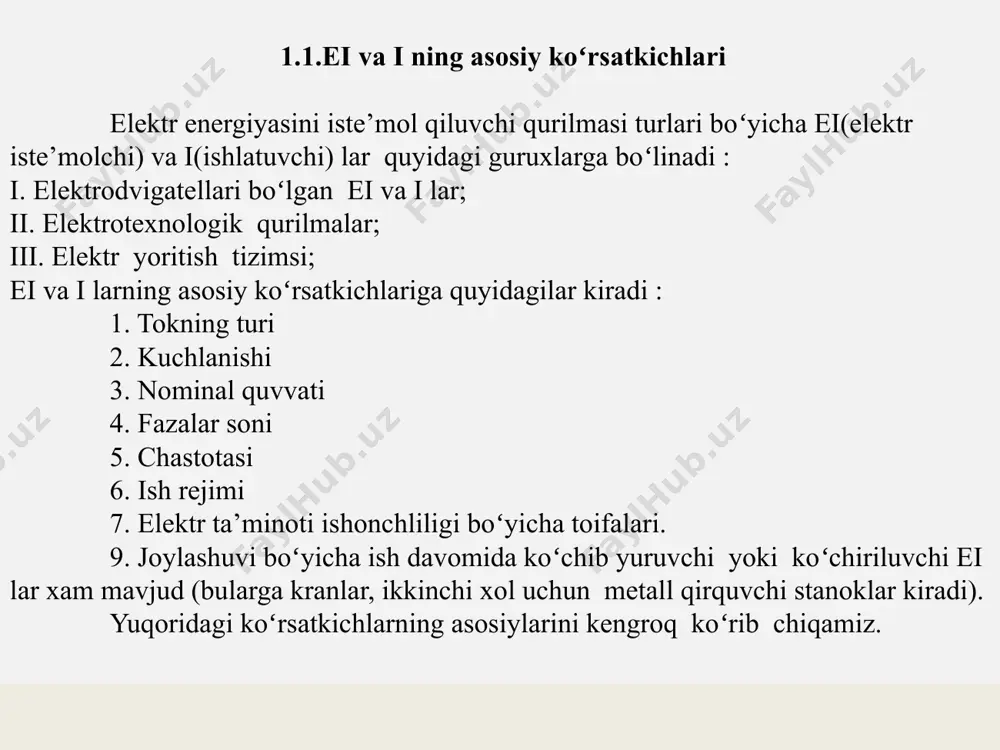

презентация powerpoint 2 - ma’ruza sanoat korxonalarning elektr energiya iste’molchilarini guruxlash reja: 2.1.ei va i ning asosiy koʻrsatkichlari 2.2.iste’molchilarning elektr ta’minoti ishonchliligi va ish rejimlari boʻyicha guruxlanishi. 2.3.sanoat korxonalarining elektr energiya iste’molchilarini guruhlash. 1.1.ei va i ning asosiy koʻrsatkichlari elektr energiyasini iste’mol qiluvchi qurilmasi turlari boʻyicha ei(elektr iste’molchi) va i(ishlatuvchi) lar quyidagi guruxlarga boʻlinadi : i. elektrodvigatellari boʻlgan ei va i lar; ii. elektrotexnologik qurilmalar; iii. elektr yoritish tizimsi; ei va i larning asosiy koʻrsatkichlariga quyidagilar kiradi : 1. tokning turi 2. kuchlanishi 3. nominal quvvati 4. fazalar soni 5. chastotasi 6. ish rejimi 7. elektr ta’minoti ishonchliligi boʻyicha toifalari. 9. joylashuvi boʻyicha ish davomida koʻchib yuruvchi yoki koʻchiriluvchi ei lar xam mavjud (bularga kranlar, ikkinchi xol uchun metall qirquvchi stanoklar kiradi). yuqoridagi koʻrsatkichlarning asosiylarini kengroq koʻrib chiqamiz. 2.1. iste’molchilarning elektr ta’minoti ishonchliligi va ish rejimlari boʻyicha guruxlanishi. elektr qurilmalari deganda elektr energiyasini ishlab chiqaruvchi, transformatsiyalovchi, uzatuvchi, tarqatuvchi, boshqa turdagi …

2 / 14

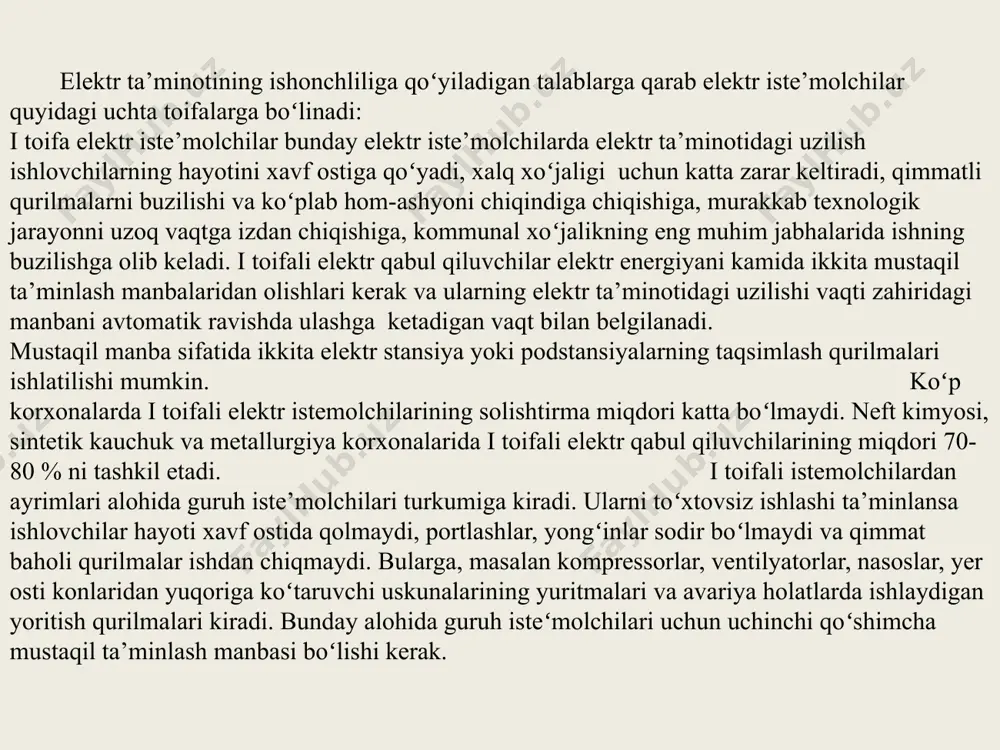

nergiyaga aylantiruvchi agregatlar, mexanizmlar, qurilmalar tushuniladi. elektr qurilmalarining neytral nuqtalari holatiga qarab quyidagilarga boʻlinadi: 1) kuchlanishi 1 kv gacha boʻlib neytrali toʻgʻridan-toʻgʻri zaminlangan qurilmalar; 2) kuchlanishi 1 kv gacha boʻlib neytrali izolyatsiyalangan qurilmalar; 3) kuchlanishi 1 kv dan yuqori, biror liniya yerga ulanganda yerga oʻtadigan toki kichik (iyer≤ 500a) boʻlgan, neytrali izolyatsiyalangan qurilmalar; 4) kuchlanishi 1 kv dan yuqori, bir fazali yerga ulanish sodir boʻlganda yerga oʻtadigan toki katta (iyer>500a) boʻlgan, neytrali toʻgʻridan-toʻgʻri zaminlangan elektr qurilmalar; 5) kuchlanishi kichik(42 voltgacha) elektr qurilmalari. elektr ta’minotining ishonchliliga qoʻyiladigan talablarga qarab elektr iste’molchilar quyidagi uchta toifalarga boʻlinadi: i toifa elektr iste’molchilar bunday elektr iste’molchilarda elektr ta’minotidagi uzilish ishlovchilarning hayotini xavf ostiga qoʻyadi, xalq xoʻjaligi uchun katta zarar keltiradi, qimmatli qurilmalarni buzilishi va koʻplab hom-ashyoni chiqindiga chiqishiga, murakkab texnologik jarayonni uzoq vaqtga izdan chiqishiga, kommunal xoʻjalikning eng muhim jabhalarida ishning buzilishga olib keladi. i toifali elektr qabul qiluvchilar elektr energiyani kamida ikkita mustaqil ta’minlash …

3 / 14

lmaydi va qimmat baholi qurilmalar ishdan chiqmaydi. bularga, masalan kompressorlar, ventilyatorlar, nasoslar, yer osti konlaridan yuqoriga koʻtaruvchi uskunalarining yuritmalari va avariya holatlarda ishlaydigan yoritish qurilmalari kiradi. bunday alohida guruh isteʻmolchilari uchun uchinchi qoʻshimcha mustaqil ta’minlash manbasi boʻlishi kerak. ii toifali elektr iste’molchilar - bunday elektr isteʻmolchilarining elektr taʻminotidagi uzilish koʻplab mahsulotlarni ishlab chiqarilmasligiga, ishchilarning ommaviy turib qolishiga, mexanizmlar va korxona transportini ishlamasligiga, shahar va qishloq aholisining koʻp qismining normal faoliyatini buzilishiga olib keladi. bu toifadagi iste’temolchilar korxonalarda eng koʻp qismni tashkil qiladi. ularning elektr ta’minotini ikkita mustaqil elektr manbalar orqali bajarilishi tavsiya etiladi. ii toifali iste’molchilarda elektr ta’minotidagi uzilish vaqti zahiridagi manbani navbatchi shaxs yoki maxsus brigada faoliyatining ulashga ketadigan vaqti bilan belgilanadi. iii toifali elektr iste’molchilariga yuqorida tanishilgan i va ii toifali iste’molchilar turkumiga kirmaydigan barcha elektr qabul qiluvchilar kiradi. ularning elektr ta’minoti bitta manba orqali bajarilishi mumkin. iii toifali elektr iste’molchilarida elektr taminotidagi uzilish 24 soatdan oshmasligi kerak. …

4 / 14

t korxonalarida keng tarqalmagan. sanoat korxonalaridagi elektr iste’molchilarining ish rejimlariga qarab uch xarakterli guruhlarga boʻlish mumkin: 1. oʻzgarmas yoki deyarli oʻzgarmas yuklama bilan ishlaydigan iste’molchilar. bunday rejimda ishlaydigan qurilmalarda uzoq vaqt ishlash davomida ular qismlarining harorati ruhsat etilganidan oshmaydi. ventilyatorlar, nasoslar, kompressorlarning elektr yuritgichlari ushbu holatda ishlaydilar. 2. qisqa muddatda ishlaydigan qurilmalar. bunday holatda mashina yoki apparatlarning ishlash vaqti kichik boʻlib, ish vaqtida ular qismlarining harorati moʻljallangan turgʻun qizish darajasiga etmaydi. tanaffus vaqti esa uzoq boʻlib, mashina yoki apparatlar qismlarining harorati atrof-muhit haroratiga tenglashadi. misol tariqasida bunday iste’molchilarga metallarga ishlov beruvchi stanoklarining yordamchi mexanizmlarining yuritmalarini keltirish mumkin. 3. takroriy qisqa muddatda ishlovchi iste’molchilar. bunday qurilmalarda ishlash vaqti qisqa toʻxtash vaqti bilan almashinib turadi. takrorlanuvchi qisqa muddatda ishlash rejimi hususiyatini baholash uchun nisbiy ulanish davomiyligi (продолжительность включения-пв%) ud% kattaligidan foydalaniladi: bunda, tish – iste’molchining yuklama bilan ishlash davomiyligi; t0 – iste’molchining elektr tarmogʻidan ajratilgan holati davomiyligi; ts=tish +t0 - takrorlanuvchi sikl …

5 / 14

vat, nisbiy ulanish davomiyligi va quvvat koeffitsienti. 2.2. sanoat korxonalarining elektr energiya iste’molchilarini guruhlash. hozirgi zamonaviy korxonalarda ishlab chiqarish jarayonlari oʻzlarining murakkabligi va koʻp energiya qabul qiluvchi agregatlarining mavjudligi bilan ajralib turadi. sanoat korxonalarining elektr yuklamalari tayyorlanayotgan mahsulotlarining miqdori, texnologik jarayonning avtomatlashtirish darajasi, atrof-muhitni ifloslantirmaslikka qoʻyiladigan talablar, ishchi va xizmatchilarni ish sharoitlarini yaxshilash va muhofaza qilish bilan bogʻliq boʻlgan koʻrsatgichlari bilan belgilanadi. 1. umumsanoat kuch qurilmalari. bu guruh iste’molchilarga kompressorlar, ventilyatorlar, nasoslar va koʻtarma-transport qurilmalari kiradi. bu qurilmalarning yuritgichlari oʻzgarmas yuklama bilan uzoq vaqtgacha ishlaydi va quvvatlariga qarab 0,22-10 kv kuchlanishda 50 gs chastotali elektr energiyasi bilan ta’minlanadilar. yuklamalar asosan, tekis va simmetrik. bu qurilmalarning quvvat koeffitsientlari stabil boʻlib, 0,8-0,85 oraligʻida. elektr ta’minotida uzilish sodir boʻlishi kerak emas. masalan, metallurgiya zavodining nasos stansiyalaridagi elektr ta’minotidagi uzilish domna pechlarini ishdan chiqarib juda katta miqdorda zarar keltiradi. yongʻin paytida nasos qurilmalarini elektr manbalaridan uzilishi qanday oqibatlarga olib kelishi haqida tushuntirilmasa ham boʻladi. …
