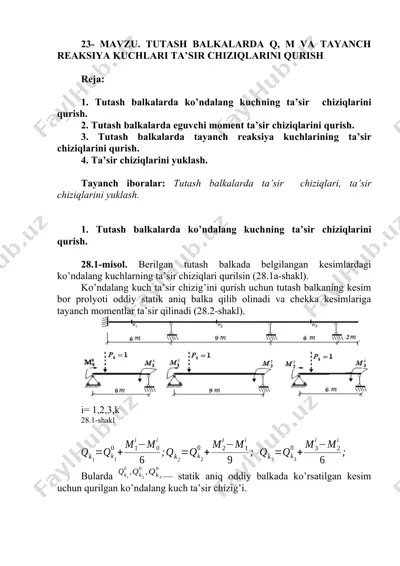

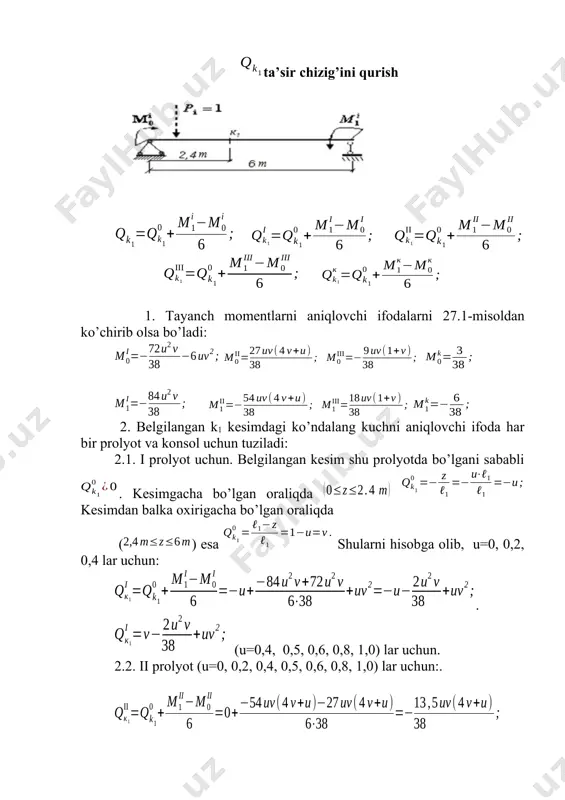

23- mavzu. tutash balkalarda q, m va tayanch reaksiya kuchlari ta’sir chiziqlarini qurish reja: 1. tutash balkalarda ko’ndalang kuchning ta’sir chiziqlarini qurish. 2. tutash balkalarda eguvchi moment ta’sir chiziqlarini qurish. 3. tutash balkalarda tayanch reaksiya kuchlarining ta’sir chiziqlarini qurish. 4. ta’sir chiziqlarini yuklash. tayanch iboralar: tutash balkalarda ta’sir chiziqlari, ta’sir chiziqlarini yuklash. 1. tutash balkalarda ko’ndalang kuchning ta’sir chiziqlarini qurish. 28.1-misol. berilgan tutash balkada belgilangan kesimlardagi ko’ndalang kuchlarning ta’sir chiziqlari qurilsin (28.1a-shakl). ko’ndalang kuch ta’sir chizig’ini qurish uchun tutash balkaning kesim bor prolyoti oddiy statik aniq balka qilib olinadi va chekka kesimlariga tayanch momentlar ta’sir qilinadi (28.2-shakl). i= 1,2,3,k 28.1-shakl bularda — statik aniq oddiy balkada ko’rsatilgan kesim uchun qurilgan ko’ndalang kuch ta’sir chizig’i. ta’sir chizig’ini qurish 1. tayanch momentlarni aniqlovchi ifodalarni 27.1-misoldan ko’chirib olsa bo’ladi: 2. belgilangan k1 kesimdagi ko’ndalang kuchni aniqlovchi ifoda har bir prolyot va konsol uchun tuziladi: 2.1. i prolyot uchun. belgilangan kesim shu prolyotda bo’lgani …

2 / 16

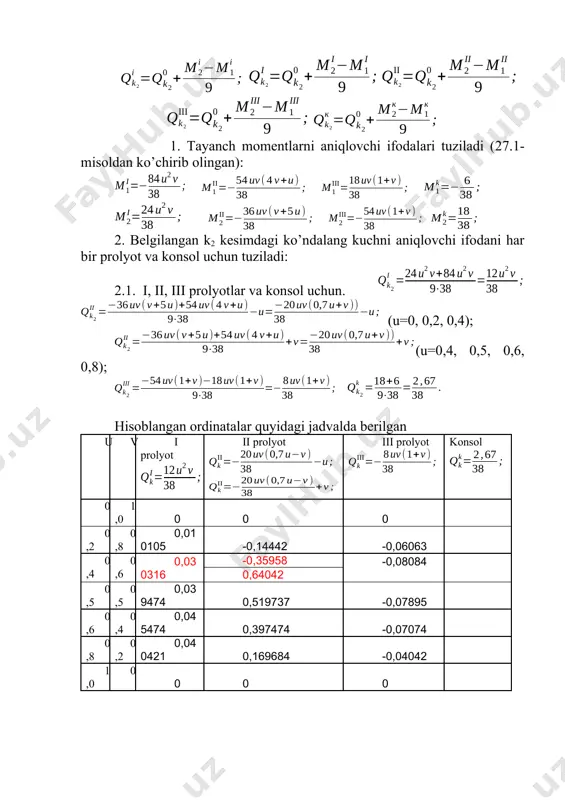

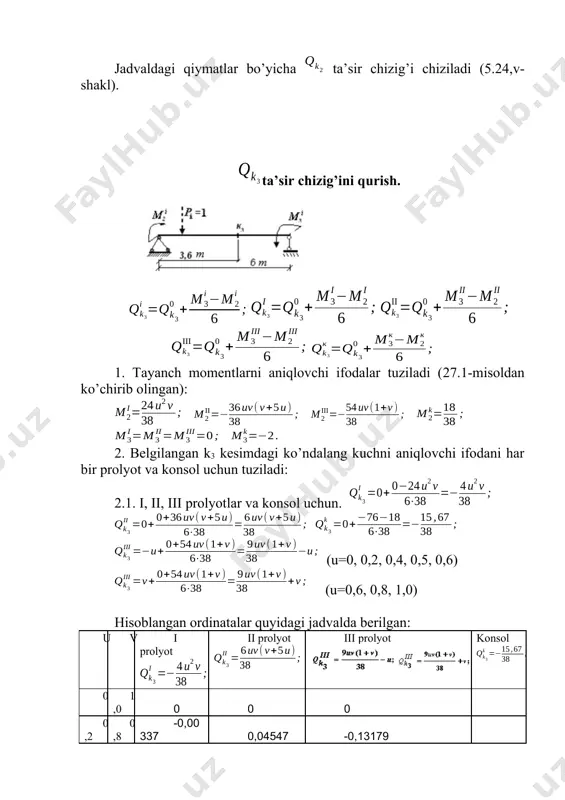

olingan): 2. belgilangan k2 kesimdagi ko’ndalang kuchni aniqlovchi ifodani har bir prolyot va konsol uchun tuziladi: 2.1. i, ii, iii prolyotlar va konsol uchun. (u=0, 0,2, 0,4); (u=0,4, 0,5, 0,6, 0,8); hisoblangan ordinatalar quyidagi jadvalda berilgan u v i prolyot ii prolyot iii prolyot konsol 0 1,0 0 0 0 0,2 0,8 0,010105 -0,14442 -0,06063 0,4 0,6 0,030316 -0,35958 -0,08084 0,64042 0,5 0,5 0,039474 0,519737 -0,07895 0,6 0,4 0,045474 0,397474 -0,07074 0,8 0,2 0,040421 0,169684 -0,04042 1,0 0 0 0 0 jadvaldagi qiymatlar bo’yicha ta’sir chizig’i chiziladi (5.24,v-shakl). ta’sir chizig’ini qurish. 1. tayanch momentlarni aniqlovchi ifodalar tuziladi (27.1-misoldan ko’chirib olingan): 2. belgilangan k3 kesimdagi ko’ndalang kuchni aniqlovchi ifodani har bir prolyot va konsol uchun tuziladi: 2.1. i, ii, iii prolyotlar va konsol uchun. (u=0, 0,2, 0,4, 0,5, 0,6) (u=0,6, 0,8, 1,0) hisoblangan ordinatalar quyidagi jadvalda berilgan: u v i prolyot ii prolyot iii prolyot konsol 0 1,0 0 0 0 …

3 / 16

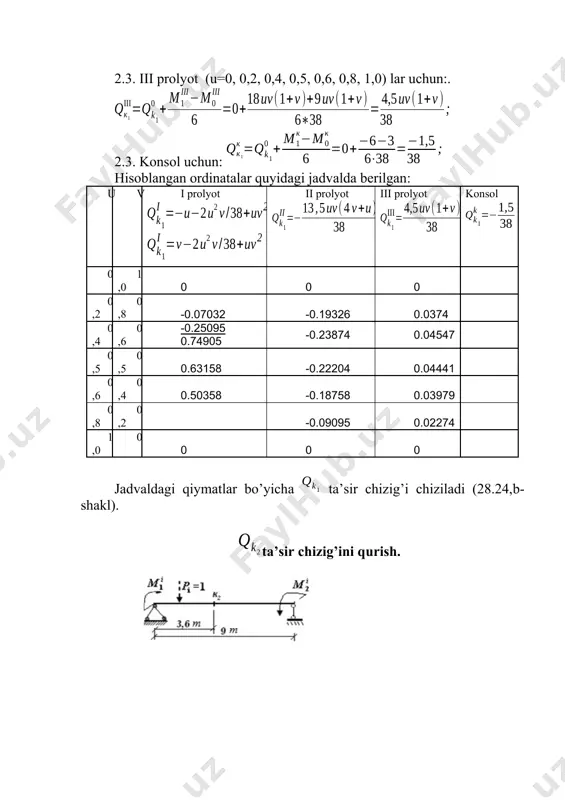

onsol 0 1,0 0 0 0 0,2 0,8 0,65553 -0,07731 0,01364 0,4 0,6 1,24598 -0,09549 0,01819 0,5 0,5 0,94737 -0,08882 0,01776 0,6 0,4 0,66897 -0,07503 0,01592 0,8 0,2 0,22121 -0,036538 0,00909 1,0 0 0 0 0 jadvaldagi qiymatlar bo’yicha ta’sir chizig’i chiziladi (28.26,b-shakl). ta’sir chizig’ini qurish. 1. tayanch momentlarni aniqlovchi ifodalar tuziladi (27.1-misoldan ko’chirib olingan): 28.4-shakl. 2. belgilangan k2 kesimdagi ko’ndalang kuchni aniqlovchi ifoda har bir prolyot va konsol uchun tuziladi: 2.1. i, ii, iii prolyotlar va konsol uchun. hisoblangan ordinatalar quyidagi jadvalda berilgan: u v i prolyot ii prolyot iii prolyot konsol 0 1,0 0 0 0 0,2 0,8 -0,03436 0,50703 -0,08185 0,4 0,6 -0,10307 1,35059 -0,10914 0,5 0,5 -0,13421 0,98289 -0,10658 0,6 0,4 -0,15461 0,68059 -0,09*549 0,8 0,2 -0,13743 0,24707 -0,05457 1,0 0 0 0 0 jadvaldagi qiymatlar bo’yicha ta’sir chizig’i chiziladi (28.4v-shakl). ta’sir chizig’ini qurish. 1. tayanch momentlarni aniqlovchi ifodalar tuziladi (27.1- misoldan ko’chirib olingan): 2. belgilangan …

4 / 16

a prolyoti uchun 28.2-misoldan olsa bo’ladi. faraz qilinadi, i prolyotdagi kesim 0 tayanch kesimi bilan ustma- ust tushgan. kesimni shunday holati uchun 28.2-misoldan ko’ndalang kuch ifodalari olinadi va ular quyidagi jadvalga qo’yiladi: u v i prolyot ii prolyot iii prolyot konsol 0 1,0 0 0 0 0,2 0,8 1.00000 -0.19326 0.03411 0,4 0,6 0.92632 -0.23874 0.04547 0,5 0,5 0.73895 -0.22204 0.04441 0,6 0,4 0.61842 -0.18758 0.03979 0,8 0,2 0.22526 -0.09095 0.02274 1,0 0 0 0 0 jadvaldagi qiymatlar bo’yicha ta’sir chizig’i chiziladi (28.7b-shakl). r1 ta’sir chizig’i. har bir prolyot uchun r1 ning ifodasi tenglikka asosan tuziladi va ular jadvalga qo’yiladi: (28.2-misoldan) u v i prolyot ii prolyot iii prolyot konsol 0 1,0 0 1,00000 0 0,2 0,8 0,08379 1,04968 -0,09474 0,4 0,6 0,29137 0,88168 -0,12632 0,5 0,5 0,42105 0,74507 -0,12336 0,6 0,4 0,55705 0,58884 -0,11053 0,8 0,2 0,81516 0,26400 -0,06316 1,0 0 1,00000 0 0 28.7-shakl jadvaldagi qiymatlar bo’yicha ta’sir …

5 / 16

ar qanday zo’riqish quyidagi ifoda orqali topiladi: , bu yerda: tegishli taralgan yuk ostidagi ta’sir chizig’ining yuzasi; tegishli kuchning ostidagi ta’sir chiziq ordinatasi. ta’sir chiziqning yuzasi taralgan yuk ostidagi prolyotdagi ta’sir chiziqning ordinatalarini aniqlovchi ifodani integrallash orqali topiladi. bular ta’sir chiziqni yuklash misolida ko’rsatiladi. ma’ruzani mustahkamlash uchun savollar. 1.tutash balkalarda ko’ndalang kuchning ta’sir chiziqlarini qurish. 2. tutash balkalarda eguvchi moment ta’sir chiziqlarini qurish. 3. tutash balkalarda tayanch reaksiya kuchlarining ta’sir chiziqlarini qurish. 4. ta’sir chiziqlarini yuklash. foydalangan adabiytlar 1. karnovsky i.a., lebed o.i. advanced methods of structural analysis. canada.2010. 2. david johnson, advanced structural mechanics, london,2000. 3. одилхўжаев э.а., ғуломов т.г., абдукамилов т.к. қурилиш механикасидан мисол ва масалалар. тошкент, 1985. 4. одилхўжаев э.а., ғуламов т.г., абдукамилов т.к. қурилиш механикаси. тошкент, 1974. 5. х.ш. тураев ва бошқалар. қурилиш механикаси. тошкент — “молия” — 2002. 6. смирнов а.ф., александров а.в., лащеников б.я., шапошников н.н. строительная механика. стержневые системы. м., стройиздат, 1981 7. …
