1 / 21

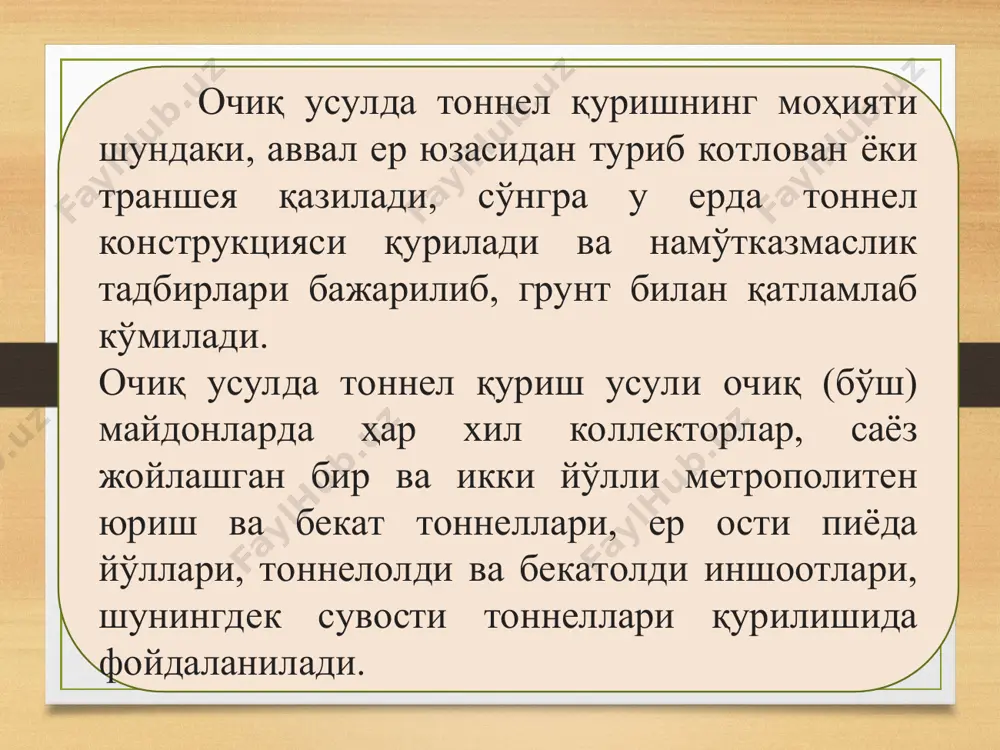

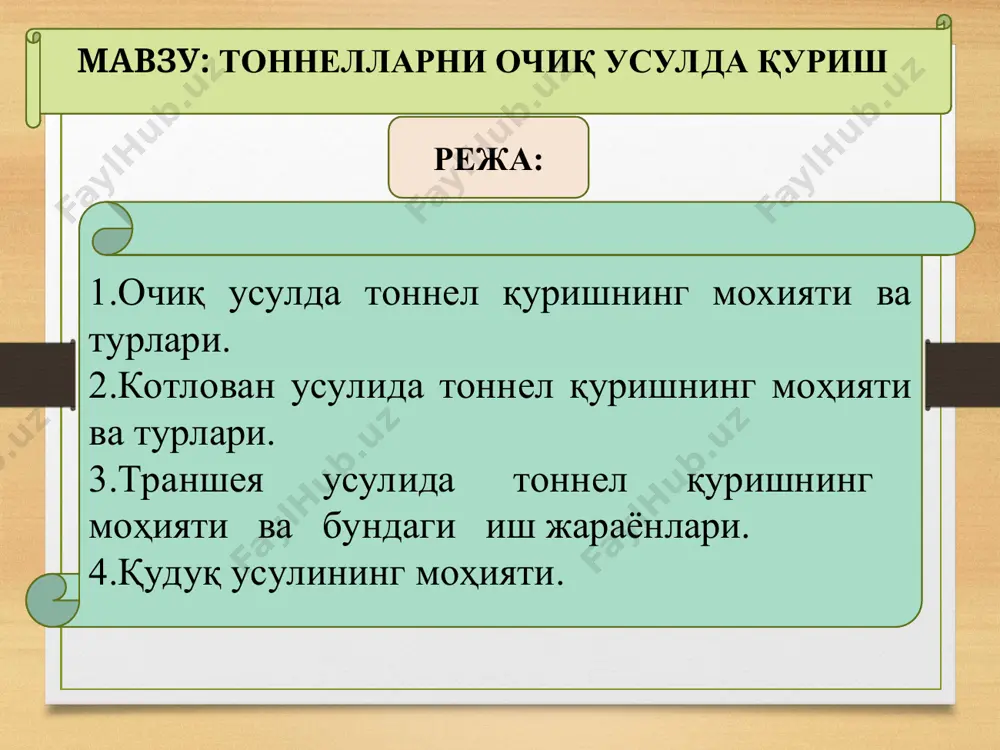

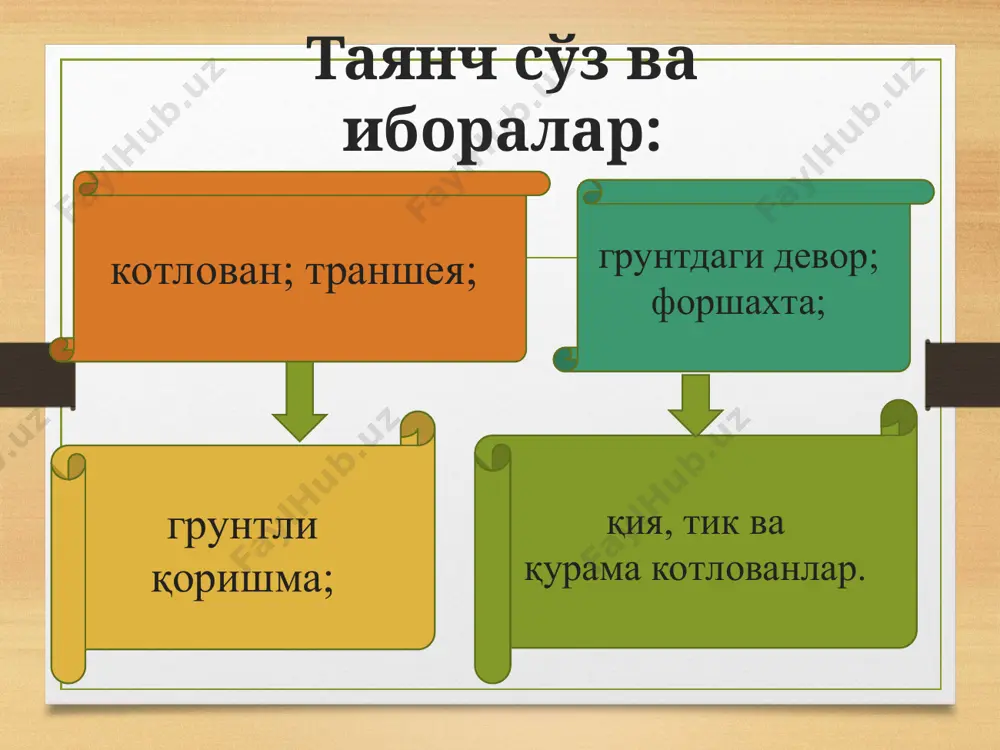

powerpoint presentation тошкент давлат транспорт университети “автомобиль йўллари мухандислиги“ факультети “автомобиль йўлларидаги суньий иншоотлар ” кафедраси фан: транспорт тоннелларини лойхалаш ва қуриш маьрузачи: усмонов д.т. мавзу: тоннелларни очиқ усулда қуриш 1.очиқ усулда тоннел қуришнинг мохияти ва турлари. 2.котлован усулида тоннел қуришнинг моҳияти ва турлари. 3.траншея усулида тоннел қуришнинг моҳияти ва бундаги иш жараёнлари. 4.қудуқ усулининг моҳияти. режа: таянч сўз ва иборалар: котлован; траншея; грунтдаги девор; форшахта; грунтли қоришма; қия, тик ва қурама котлованлар. очиқ усулда тоннел қуришнинг моҳияти шундаки, аввал ер юзасидан туриб котлован ёки траншея қазилади, сўнгра у ерда тоннел конструкцияси қурилади ва намўтказмаслик тадбирлари бажарилиб, грунт билан қатламлаб кўмилади. очиқ усулда тоннел қуриш усули очиқ (бўш) майдонларда ҳар хил коллекторлар, саёз жойлашган бир ва икки йўлли метрополитен юриш ва бекат тоннеллари, ер ости пиёда йўллари, тоннелолди ва бекатолди иншоотлари, шунингдек сувости тоннеллари қурилишида фойдаланилади. очиқ усул билан тоннел қуришнинг бир неча усуллари мавжуд: котлован усули траншея («грунтдаги девор») …

2 / 21

лланилиб, уларнинг деворлари бир-бирига маҳкамланган металл қозиқлар, шпунтлар, анкерлар ёрдамида мустаҳкамланади. бир жинсли бўлмаган грунтларда, агар майдон ҳолати имконият берса, ашъё ва меҳнат сарфини камайтирадиган қурама (в,г) деворли котлованлар қазилади. -қурилиши мўлжалланган ер ости иншооти (тоннел) периметри бўйича 0,4-1,0 м кенгликдаги, иншоот жойлашиш чуқурлигига траншея қазилади; -қазилаётган тарншея деворлари қуламаслиги учун улар грунтли қоришма билан тўлдирилади; -сўнгра грунтли қоришма яхлит бетон ёки темирбетондан қуриладиган девор билан алмаштирилади ва унинг химоясида котлован қазилади ва ер ости иншооти (тоннел) конструкциялари тикланади. «грунтдаги девор» усули қуйидагича амалга оширилади: расм: «грунтдаги девор» усули бўйича ишларнинг асосий фазалари а) экскаватор ёрдамида пионер траншея (1) қазиш; б) форшахта (2) қуриш; в) траншея ишланаётган бўлагини грейфер ёрдамида қазиш ва ағдарма автомашиналарга ортиш; кейинги йилларда траншея деворларини мустаҳкамлаш учун махсус грунтли қоришмабетон суспензияси ишлатилаяпти. бу қоришма 10,5-12 кн/м3 солиштирма оғирликка эга бўлиб, аввал суюк (кул) ҳолатда, вақт ўтиши билан эса куюклашиб, механик таъсир натижасида яна кулга айланади. бу …

3 / 21

бу усулда тоннель деворларини иморатлар ёнида ёки тагида ҳам жойлаштириш мумкин. бунда катта узунликда траншея қазиш ўрнига грунт қазиш ва бетон қуйиш ишлари кичик бўлакларда-қудуқларда олиб борилиб, тоннелнинг ҳар бир кўндаланг кесимида грунт қазиш ва бетон ёткизиш ишлари уч марта бир-бири билан алмашади. зарур ҳолларда, тоннел деворлари ортидаги ва иншоот асосидаги грунт устиворлигини таъминлаш мақсадида, тоннел шипи устидан юқори мустаҳкамлаш иншооти қуриш мумкин. назорат саволлари: 1.очиқ усулда тоннел қуришнинг моҳияти нима? 2.очиқ усулда қандай тоннел қуриш қопламалари қурилади? 3.очиқ усулда тоннел қуришнинг қандай турлари мавжуд? 4.котлован усулида тоннел қуришдаги котлован деворларини мустаҳкамлашнинг қандай турлари мавжуд? 5.котлован усулида тоннел қуришда котлован деворлари қандай ҳолларда нишабли бажарилади? 6.котлован усулида тоннел қуришда котлован деворлари тик ҳолда қандай маҳкамланади? 7.котлован усулида тоннел қуришда котлован деворларини қурама усулда мустаҳкамлашнинг қандай турлари мавжуд? 8.“грунтдаги девор” усулида тоннел қуриш қандай амалга оширилади? 9.“грунтдаги девор” усулида тоннел қуриш қандай иш фазаларидан иборат? 10.“грунтдаги девор” усулида тоннел қуришда қандай …

4 / 21

еллари бўйича)” фанидан маърузалар матни. тошкент, тайлқэи, 2019 йил, 51 бет. www.xilinxplanahe www.construct.org www.madi.ru www.ziyonet.uz; http://most-spb.ru. http://most-irk.ru. интернет сайтлари ¸ ¸
