1 / 8

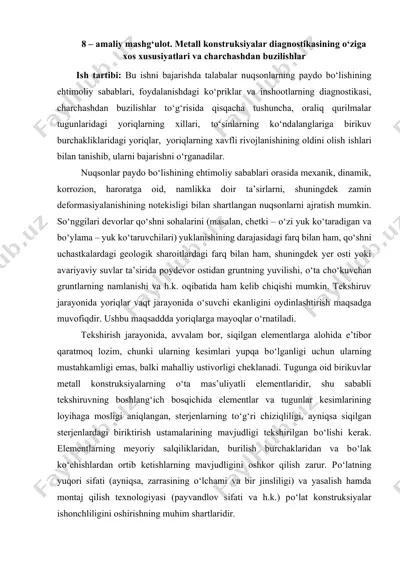

8 – amaliy mashg‘ulot. metall konstruksiyalar diagnostikasining о‘ziga xos xususiyatlari va charchashdan buzilishlar ish tartibi: bu ishni bajarishda talabalar nuqsonlarning paydo bо‘lishining ehtimoliy sabablari, foydalanishdagi kо‘priklar va inshootlarning diagnostikasi, charchashdan buzilishlar tо‘g‘risida qisqacha tushuncha, oraliq qurilmalar tugunlaridagi yoriqlarning xillari, tо‘sinlarning kо‘ndalanglariga birikuv burchakliklaridagi yoriqlar, yoriqlarning xavfli rivojlanishining oldini olish ishlari bilan tanishib, ularni bajarishni о‘rganadilar. nuqsonlar paydo bо‘lishining ehtimoliy sabablari orasida mexanik, dinamik, korrozion, haroratga oid, namlikka doir ta’sirlarni, shuningdek zamin deformasiyalanishining notekisligi bilan shartlangan nuqsonlarni ajratish mumkin. sо‘nggilari devorlar qо‘shni sohalarini (masalan, chetki – о‘zi yuk kо‘taradigan va bо‘ylama – yuk kо‘taruvchilari) yuklanishining darajasidagi farq bilan ham, qо‘shni uchastkalardagi geologik sharoitlardagi farq bilan ham, shuningdek yer osti yoki avariyaviy suvlar ta’sirida poydevor ostidan gruntning yuvilishi, о‘ta chо‘kuvchan gruntlarning namlanishi va h.k. oqibatida ham kelib chiqishi mumkin. tekshiruv jarayonida yoriqlar vaqt jarayonida о‘suvchi ekanligini oydinlashtirish maqsadga muvofiqdir. ushbu maqsaddda yoriqlarga mayoqlar о‘rnatiladi. tekshirish jarayonida, avvalam bor, siqilgan elementlarga alohida e’tibor …

2 / 8

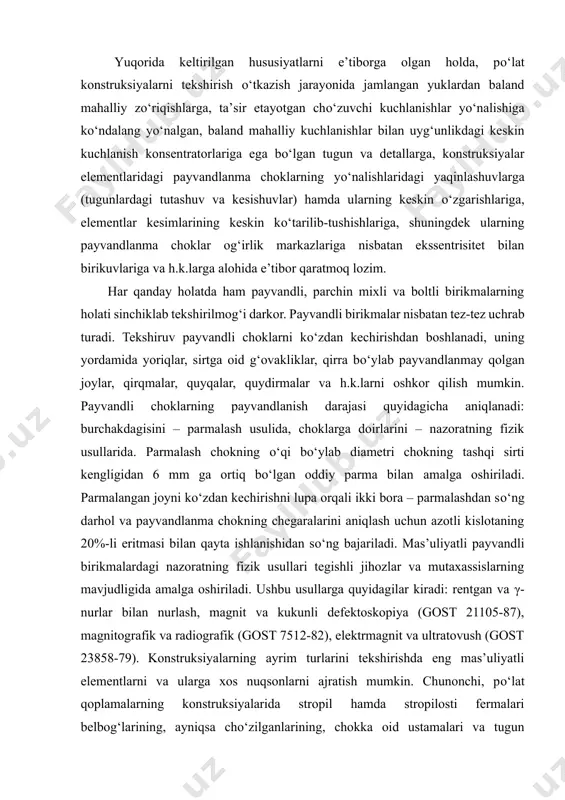

gini oshkor qilish zarur. pо‘latning yuqori sifati (ayniqsa, zarrasining о‘lchami va bir jinsliligi) va yasalish hamda montaj qilish texnologiyasi (payvandlov sifati va h.k.) pо‘lat konstruksiyalar ishonchliligini oshirishning muhim shartlaridir. yuqorida keltirilgan hususiyatlarni e’tiborga olgan holda, pо‘lat konstruksiyalarni tekshirish о‘tkazish jarayonida jamlangan yuklardan baland mahalliy zо‘riqishlarga, ta’sir etayotgan chо‘zuvchi kuchlanishlar yо‘nalishiga kо‘ndalang yо‘nalgan, baland mahalliy kuchlanishlar bilan uyg‘unlikdagi keskin kuchlanish konsentratorlariga ega bо‘lgan tugun va detallarga, konstruksiyalar elementlaridagi payvandlanma choklarning yо‘nalishlaridagi yaqinlashuvlarga (tugunlardagi tutashuv va kesishuvlar) hamda ularning keskin о‘zgarishlariga, elementlar kesimlarining keskin kо‘tarilib-tushishlariga, shuningdek ularning payvandlanma choklar og‘irlik markazlariga nisbatan ekssentrisitet bilan birikuvlariga va h.k.larga alohida e’tibor qaratmoq lozim. har qanday holatda ham payvandli, parchin mixli va boltli birikmalarning holati sinchiklab tekshirilmog‘i darkor. payvandli birikmalar nisbatan tez-tez uchrab turadi. tekshiruv payvandli choklarni kо‘zdan kechirishdan boshlanadi, uning yordamida yoriqlar, sirtga oid g‘ovakliklar, qirra bо‘ylab payvandlanmay qolgan joylar, qirqmalar, quyqalar, quydirmalar va h.k.larni oshkor qilish mumkin. payvandli choklarning payvandlanish darajasi quyidagicha aniqlanadi: …

3 / 8

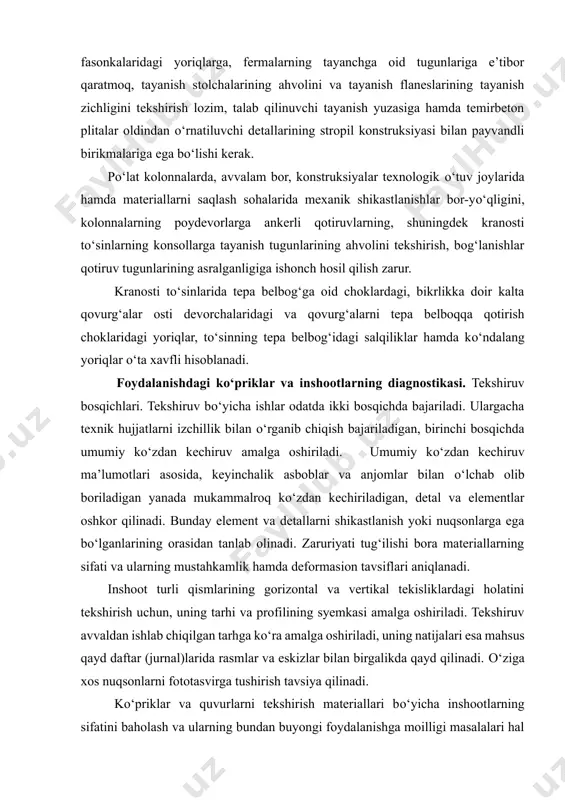

g mavjudligida amalga oshiriladi. ushbu usullarga quyidagilar kiradi: rentgan va γ-nurlar bilan nurlash, magnit va kukunli defektoskopiya (gost 21105-87), magnitografik va radiografik (gost 7512-82), elektrmagnit va ultratovush (gost 23858-79). konstruksiyalarning ayrim turlarini tekshirishda eng mas’uliyatli elementlarni va ularga xos nuqsonlarni ajratish mumkin. chunonchi, pо‘lat qoplamalarning konstruksiyalarida stropil hamda stropilosti fermalari belbog‘larining, ayniqsa chо‘zilganlarining, chokka oid ustamalari va tugun fasonkalaridagi yoriqlarga, fermalarning tayanchga oid tugunlariga e’tibor qaratmoq, tayanish stolchalarining ahvolini va tayanish flaneslarining tayanish zichligini tekshirish lozim, talab qilinuvchi tayanish yuzasiga hamda temirbeton plitalar oldindan о‘rnatiluvchi detallarining stropil konstruksiyasi bilan payvandli birikmalariga ega bо‘lishi kerak. pо‘lat kolonnalarda, avvalam bor, konstruksiyalar texnologik о‘tuv joylarida hamda materiallarni saqlash sohalarida mexanik shikastlanishlar bor-yо‘qligini, kolonnalarning poydevorlarga ankerli qotiruvlarning, shuningdek kranosti tо‘sinlarning konsollarga tayanish tugunlarining ahvolini tekshirish, bog‘lanishlar qotiruv tugunlarining asralganligiga ishonch hosil qilish zarur. kranosti tо‘sinlarida tepa belbog‘ga oid choklardagi, bikrlikka doir kalta qovurg‘alar osti devorchalaridagi va qovurg‘alarni tepa belboqqa qotirish choklaridagi yoriqlar, tо‘sinning tepa …

4 / 8

bunday element va detallarni shikastlanish yoki nuqsonlarga ega bо‘lganlarining orasidan tanlab olinadi. zaruriyati tug‘ilishi bora materiallarning sifati va ularning mustahkamlik hamda deformasion tavsiflari aniqlanadi. inshoot turli qismlarining gorizontal va vertikal tekisliklardagi holatini tekshirish uchun, uning tarhi va profilining syemkasi amalga oshiriladi. tekshiruv avvaldan ishlab chiqilgan tarhga kо‘ra amalga oshiriladi, uning natijalari esa mahsus qayd daftar (jurnal)larida rasmlar va eskizlar bilan birgalikda qayd qilinadi. о‘ziga xos nuqsonlarni fototasvirga tushirish tavsiya qilinadi. kо‘priklar va quvurlarni tekshirish materiallari bо‘yicha inshootlarning sifatini baholash va ularning bundan buyongi foydalanishga moilligi masalalari hal qilinadi, yuk kо‘tarish qobiliyati aniqlanadi, ayrim qismlarini ta’mirlash hamda kuchaytirish bо‘yicha tavsiyalar ishlab chiqiladi va h.k. shu о‘rinda foydalanish shart-sharoitlari ham belgilanadi. о‘ta mas’uliyatli hollarda tekshiruv materiallari sun’iy inshootni yuk ostida sinash bilan tо‘ldiriladi. kо‘prikni tekshirish jarayonida kо‘prik polotnosining ahvolini baholashga alohida e’tibor qaratmoq lozim. charchashdan buzilishlar tо‘g‘risida qisqacha tushuncha. kо‘priklar metall oraliq qurilmalaridan foydalanish amaliyotida sо‘nggi yillarda charchoq yoriqlarining vujudga kelish hollari …

5 / 8

a’sir kо‘rsatadi. chо‘zuvchi qoldiq kuchlanishlar elementlarning toliqish mustahkamligini sezilarli darajada kamaytirishi va, uning aksi о‘laroq, siquvchilari esa uni orttirishi mumkin. charchashdan shikastlanishlar korroziyaning mavjudligi tufayli yanada yomonlashishi mumkin. oraliq qurilmalar tugunlaridagi yoriqlarning xillari. qatnov qismi tо‘sinlari elementlarining, hamda ularni biriktiruvlarining charchoq buzilishlari metall oraliq qurilmalarning nisbatan keng tarqalgan nuqsonlaridir. gorizontal listlarga ega bо‘lmagan bо‘ylama tо‘sinlarning tepa belboqqa oid burchakliklaridagi yoriqlar eng keng tarqalgandir (1,a–rasm). ular kо‘prik bruslari ostidagi burchakliklar gorizontal tokchalarida buramalar atrofida paydo bо‘ladi, hamda dastavval bо‘ylama yо‘nalishga, sо‘ngra esa kо‘ndalang yо‘nalishga ham ega, buning natijasida о‘ziga xos о‘piriq hosil bо‘ladi. bu xildagi shikastlanishlar ham ichki, ham tashqi belboqqa oid burchakliklarda uchrab turadi. belboqqa oid burchakliklardagi kо‘prik bruslaridan tushuvchi bevosita bosimdan vujudga keladigan sezilarli mahalliy kuchlanishlar ushbu yoriqlar paydo bо‘lishining asosiy sababidir. sо‘nggi yillarda bо‘ylama tо‘sinlarning devorchalarida, hamda ularning kо‘ndalanglariga birikuvlaridagi yuqori parchin mixlardan biridan о‘sib boruvchi, yoriqlar kо‘rinishidagi charchoq buzilishlari qayd qilingan (1,b-rasm). ushbu yoriqlar qiya rivojlanadi. ularning …
