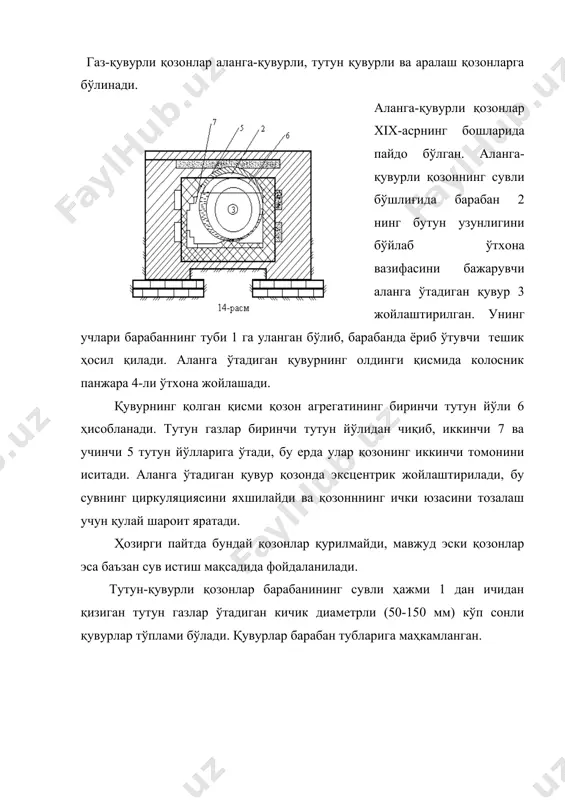

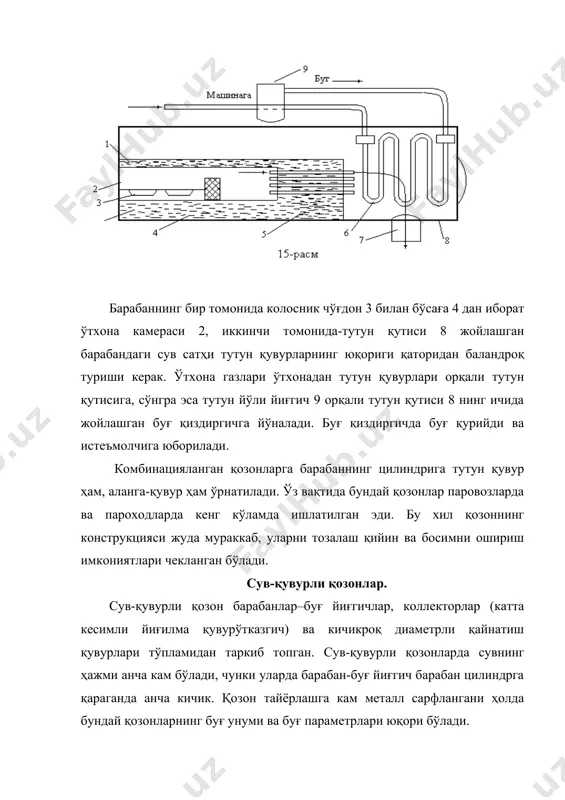

1483903487_67370.doc қозон агрегатлари режа: 1. газ-қувурли қозонлар. 2. сув-қувурли қозонлар. 3. қўшимча иситиш сиртлари. 4. қозон ичидаги жараёнлар. газ-қувурли қозонлар аланга-қувурли, тутун қувурли ва аралаш қозонларга бўлинади. аланга-қувурли қозонлар xix-асрнинг бошларида пайдо бўлган. аланга-қувурли қозоннинг сувли бўшлиғида барабан 2 нинг бутун узунлигини бўйлаб ўтхона вазифасини бажарувчи аланга ўтадиган қувур 3 жойлаштирилган. унинг учлари барабаннинг туби 1 га уланган бўлиб, барабанда ёриб ўтувчи тешик ҳосил қилади. аланга ўтадиган қувурнинг олдинги қисмида колосник панжара 4-ли ўтхона жойлашади. қувурнинг қолган қисми қозон агрегатининг биринчи тутун йўли 6 ҳисобланади. тутун газлар биринчи тутун йўлидан чиқиб, иккинчи 7 ва учинчи 5 тутун йўлларига ўтади, бу ерда улар қозонинг иккинчи томонини иситади. аланга ўтадиган қувур қозонда эксцентрик жойлаштирилади, бу сувнинг циркуляциясини яхшилайди ва қозонннинг ички юзасини тозалаш учун қулай шароит яратади. ҳозирги пайтда бундай қозонлар қурилмайди, мавжуд эски қозонлар эса баъзан сув истиш мақсадида фойдаланилади. тутун-қувурли қозонлар барабанининг сувли ҳажми 1 дан ичидан қизиган тутун газлар …

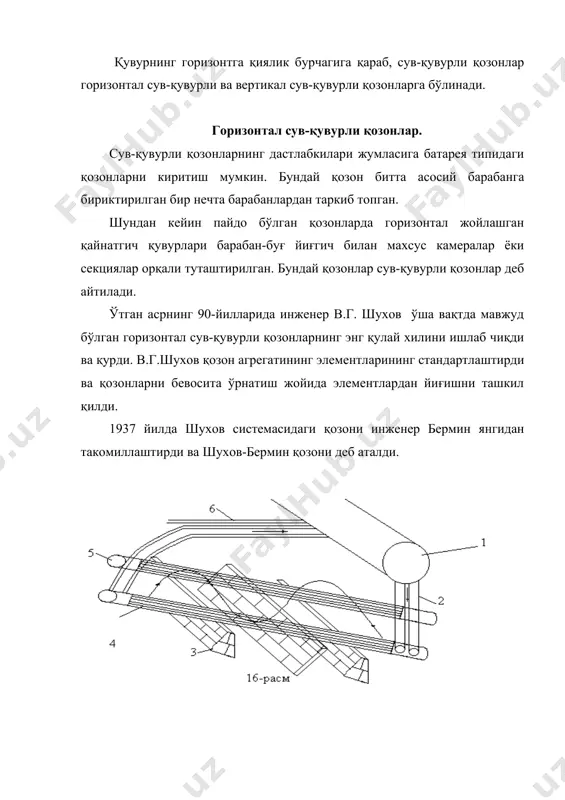

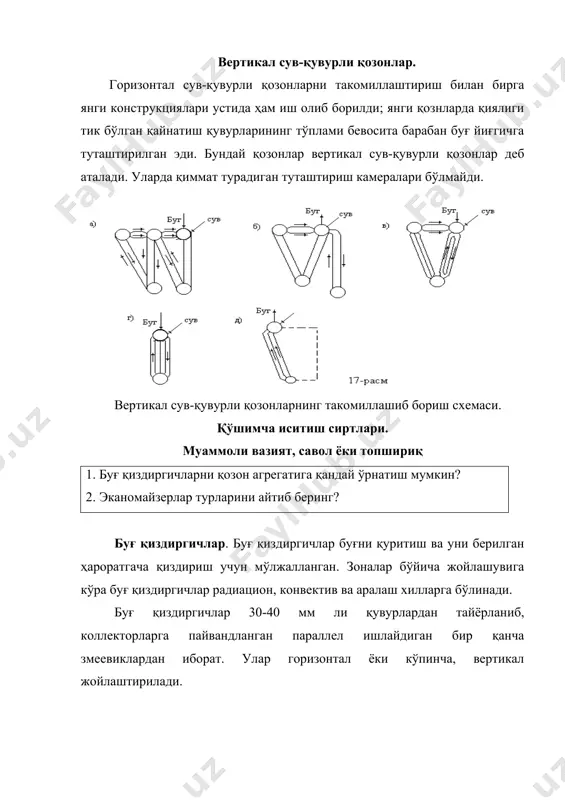

кланган бўлади. сув-қувурли қозонлар. сув-қувурли қозон барабанлар–буғ йиғгичлар, коллекторлар (катта кесимли йиғилма қувурўтказгич) ва кичикроқ диаметрли қайнатиш қувурлари тўпламидан таркиб топган. сув-қувурли қозонларда сувнинг ҳажми анча кам бўлади, чунки уларда барабан-буғ йиғгич барабан цилиндрга қараганда анча кичик. қозон тайёрлашга кам металл сарфлангани ҳолда бундай қозонларнинг буғ унуми ва буғ параметрлари юқори бўлади. қувурнинг горизонтга қиялик бурчагига қараб, сув-қувурли қозонлар горизонтал сув-қувурли ва вертикал сув-қувурли қозонларга бўлинади. горизонтал сув-қувурли қозонлар. сув-қувурли қозонларнинг дастлабкилари жумласига батарея типидаги қозонларни киритиш мумкин. бундай қозон битта асосий барабанга бириктирилган бир нечта барабанлардан таркиб топган. шундан кейин пайдо бўлган қозонларда горизонтал жойлашган қайнатгич қувурлари барабан-буғ йиғгич билан махсус камералар ёки секциялар орқали туташтирилган. бундай қозонлар сув-қувурли қозонлар деб айтилади. ўтган асрнинг 90-йилларида инженер в.г. шухов ўша вақтда мавжуд бўлган горизонтал сув-қувурли қозонларнинг энг қулай хилини ишлаб чиқди ва қурди. в.г.шухов қозон агрегатининг элементларининг стандартлаштирди ва қозонларни бевосита ўрнатиш жойида элементлардан йиғишни ташкил қилди. 1937 йилда шухов …

. буғ қиздиргичлар буғни қуритиш ва уни берилган ҳароратгача қиздириш учун мўлжалланган. зоналар бўйича жойлашувига кўра буғ қиздиргичлар радиацион, конвектив ва аралаш хилларга бўлинади. буғ қиздиргичлар 30-40 мм ли қувурлардан тайёрланиб, коллекторларга пайвандланган параллел ишлайдиган бир қанча змеевиклардан иборат. улар горизонтал ёки кўпинча, вертикал жойлаштирилади. буғ ва тутун газлари оқимларининг йўналишига қараб буғ қиздиргичлар қарши оқимли, тўғри оқимли ва комбинацияланган (аралаш) хилларга бўлинади. қарши оқимли буғ қиздиргичларда а) расмда буғ қувурларнинг биринчи (буғ йўли бўйлаб) ўрамига кириб қизий бошлайди. у охирги ўрамлардан ўтаётганда деярли охирги қизиш ҳароратигача қизийди. бу вақтда қувурларнинг ташқи сирти тутун газларнинг энг қайноқ оқимлари билан ювилиб туради. шундай қилиб, қарши оқимли буғ қиздиргичнинг исиш сиртидан энг кўп даражада фойдаланилади. улардан буғни тахминан 4000-4500 с ҳароратгача ўта қиздириш учун ҳам фойдаланиш мумкин, чунки қарши оқимли буғ қиздиргичнинг бошланғич секциялари (тутун газларнинг йўли бўйлаб) оғир шароитларда ишлайди. тўғри оқимли буғ қиздиргичларга б) расмда қувурларининг биринчи ўрамлари (буғнинг йўли …

эканомайзерлар. эканомайзерларларда таьминлаш суви ўтхонадан чиқаётган тутун газлари ҳисобига исийди. ўрта ва юқори босимли қозонларда пўлат эканомайзерлар ишлатилади. уларни диаметри 28-42 мм ли қувур 2 лардан горизонтал змеевиклар тарзида ясалади. паст босимли қозон-ларда чўян эканомай-зерлар ишлатилади. б) расмда улар алоҳида қовурғасимон қувурлар 2 дан ясалади. таьминлаш суви патрубка 1 орқали эконо-майзерга берилади, унинг қувурлари қизиган тутун газлар билан ювилиб туради. исиган сув патрубка 3 орқали қозоннинг буғлантириш қисмига ўтади. эканомайзерлар қайнайдиган ва қайнамайдиган бўлади. қайнамайдиган эканомайзерларда сув қозонда қайнаш ҳароратидан 300-500с паст ҳароратигача исийди, қайнайдиганларда эса сувнинг бир қисми (20 % га яқини) буғга айланади. чўян эканомайзерлар доимо қайнайдиган қилиб ясалади, пўлат эканомайзерлар қайнайдиган хили ҳам, қайнамайдиган хили ҳам бўлади. эканомайзерларнинг қувурларини кулдан тозалаш учун уларга вақти- вақти билан буғ пуфланади. ҳаво иситгичлар. ҳаво иситгичлар ёқилғини ёқиш учун ўтхонага бериладиган ҳавони иситишга мўлжалланган. ҳаво иситгичлар рекуператив ва регнератив бўлади. улар пўлат ёки чўяндан исиш сирти қувурли ёки пластинкали қилиб ишланади. …

қуйқа ва шламга мисол келтиринг? буғ қиздиргич ишлаш ишончлигини ва қозон барабанидан берилаётган истеъмолчига ишлатиладиган тўйинган буғ кўплик даражаси буғни қуруқлик даражасига боғлиқ. кўп ҳолда нам буғ сув томчиси билан қозондаги сувни таркибидаги тузни олиб кетиши кейин туз буғ қиздиргичларига, қувурўтказгичларга йиғилиши кўп ҳолларда эксплутация қилишда бир қатор қийинчиликлар туғдиради, бир ҳолларда жиҳозларни бузилишига олиб келади. нам буғни қиймати кўп қатор факторлардан иборат: қозон сувларини сифати уни тузни миқдори ва ишқорлиги, кўпикланиш қобиляти, барабани узунлиги бўйича бир хилда сувни сув-буғига айланиши, ҳамда барабандаги сув томчиларидан буғни ажратиб олишни кўпайтирувчи махсус қурилма. тажриба шуни кўрсатадики, қозондаги сувни таркибидаги тузни миқдори ва уни ишқорлиги қийматини камайтириш учун ҳозирги қозонларда узлуксиз продувка қилиб туширилади. узлуксиз продувка қозонни юқори барабандаги таъминот сувни сифати ёмон ва қўшимча моддаларни фоизини максимумга етазиб чиқариб турилади 20 мм қувурдан. қозондаги сув циркуляцияси. қозон деворларининг ўта қизиб кетиши уларнинг бузилиши хавфини туғдиради; бунинг олдини олиш учун қозоннинг қизийдиган сиртларидан …
