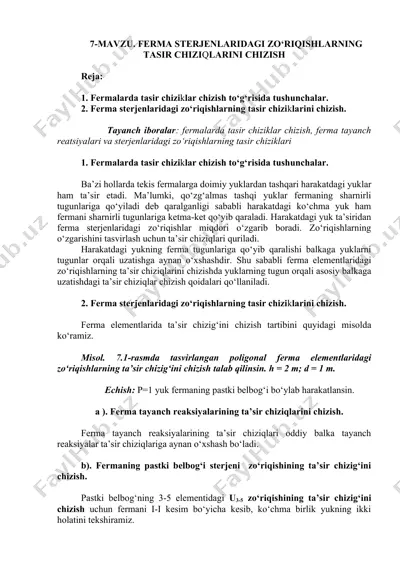

7-mavzu. ferma sterjenlaridagi zo‘riqishlarning tasir chiziqlarini chizish reja: 1. fermalarda tasir chiziklar chizish to‘g‘risida tushunchalar. 2. ferma sterjenlaridagi zo‘riqishlarning tasir chiziklarini chizish. tayanch iboralar: fermalarda tasir chiziklar chizish, ferma tayanch reatsiyalari va sterjenlaridagi zo‘riqishlarning tasir chiziklari 1. fermalarda tasir chiziklar chizish to‘g‘risida tushunchalar. ba’zi hollarda tekis fermalarga doimiy yuklardan tashqari harakatdagi yuklar ham ta’sir etadi. ma’lumki, qo‘zg‘almas tashqi yuklar fermaning sharnirli tugunlariga qo‘yiladi deb qaralganligi sababli harakatdagi ko‘chma yuk ham fermani sharnirli tugunlariga ketma-ket qo‘yib qaraladi. harakatdagi yuk ta’siridan ferma sterjenlaridagi zo‘riqishlar miqdori o‘zgarib boradi. zo‘riqishlarning o‘zgarishini tasvirlash uchun ta’sir chiziqlari quriladi. harakatdagi yukning ferma tugunlariga qo‘yib qaralishi balkaga yuklarni tugunlar orqali uzatishga aynan o‘xshashdir. shu sababli ferma elementlaridagi zo‘riqishlarning ta’sir chiziqlarini chizishda yuklarning tugun orqali asosiy balkaga uzatishdagi ta’sir chiziqlar chizish qoidalari qo‘llaniladi. 2. ferma sterjenlaridagi zo‘riqishlarning tasir chiziklarini chizish. ferma elementlarida ta’sir chizig‘ini chizish tartibini quyidagi misolda ko‘ramiz. misol. 7.1-rasmda tasvirlangan poligonal ferma elementlaridagi zo‘riqishlarning ta’sir chizig‘ini chizish …

2 / 6

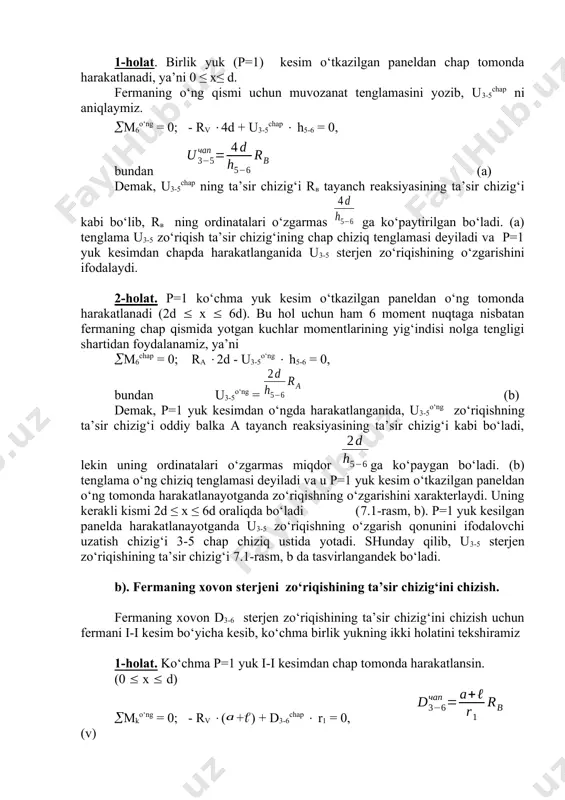

paneldan chap tomonda harakatlanadi, ya’ni 0 ≤ x≤ d. fermaning o‘ng qismi uchun muvozanat tenglamasini yozib, u3-5chap ni aniqlaymiz. m6o‘ng = 0; - rv 4d + u3-5chap h5-6 = 0, bundan (a) demak, u3-5chap ning ta’sir chizig‘i rв tayanch reaksiyasining ta’sir chizig‘i kabi bo‘lib, rв ning ordinatalari o‘zgarmas ga ko‘paytirilgan bo‘ladi. (a) tenglama u3-5 zo‘riqish ta’sir chizig‘ining chap chiziq tenglamasi deyiladi va p=1 yuk kesimdan chapda harakatlanganida u3-5 sterjen zo‘riqishining o‘zgarishini ifodalaydi. 2-holat. p=1 ko‘chma yuk kesim o‘tkazilgan paneldan o‘ng tomonda harakatlanadi (2d x 6d). bu hol uchun ham 6 moment nuqtaga nisbatan fermaning chap qismida yotgan kuchlar momentlarining yig‘indisi nolga tengligi shartidan foydalanamiz, ya’ni m6chap = 0; ra 2d - u3-5o‘ng h5-6 = 0, bundan u3-5o‘ng = (b) demak, p=1 yuk kesimdan o‘ngda harakatlanganida, u3-5o‘ng zo‘riqishning ta’sir chizig‘i oddiy balka a tayanch reaksiyasining ta’sir chizig‘i kabi bo‘ladi, lekin uning ordinatalari o‘zgarmas miqdor ga ko‘paygan bo‘ladi. (b) tenglama o‘ng chiziq …

3 / 6

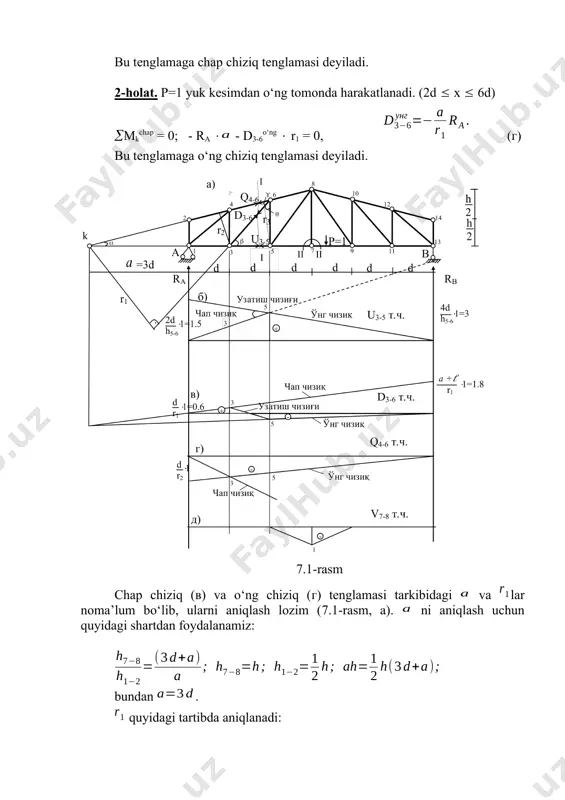

bu tenglamaga o‘ng chiziq tenglamasi deyiladi. 7.1-rasm chap chiziq (в) va o‘ng chiziq (г) tenglamasi tarkibidagi va lar noma’lum bo‘lib, ularni aniqlash lozim (7.1-rasm, a). ni aniqlash uchun quyidagi shartdan foydalanamiz: bundan . quyidagi tartibda aniqlanadi: bundan . demak chap va o‘ng chiziq tenglamalariga asosan d3-6 sterjen zo‘riqishining ta’sir chizig‘ini quramiz (7.1-rasm, v). p=1 yuk kesilgan panelda harakatlanganida ta’sir chizig‘i 3-5 uzatish chizig‘i orqali ifodalanadi. g). fermaning yukori belbog‘i sterjeni zo‘riqishining ta’sir chizig‘ini chizish. fermaning yukori belbog‘i q4-6 sterjen zo‘riqishining ta’sir chizig‘ini chizish uchun xam fermani i-i kesim bo‘yicha kesib, ko‘chma birlik yukning ikki holatini tekshiramiz 1-holat. p=1 yuk kesimdan chap tomonda 0 x d) deb, fermaning o‘ng qismi uchun muvozanat tenglamasini tuzib, q4-6chap ni aniqlaymiz. m3ung = 0; - q4-6chap r2 - rv 5d = 0, . (d) bu tenglamaga chap chiziq tenglamasi deyiladi. 2-holat. p=1 yuk kesimdan o‘ng tomonda harakatlanadi. (2d x 6d) deb, fermaning chap qismi uchun …

4 / 6

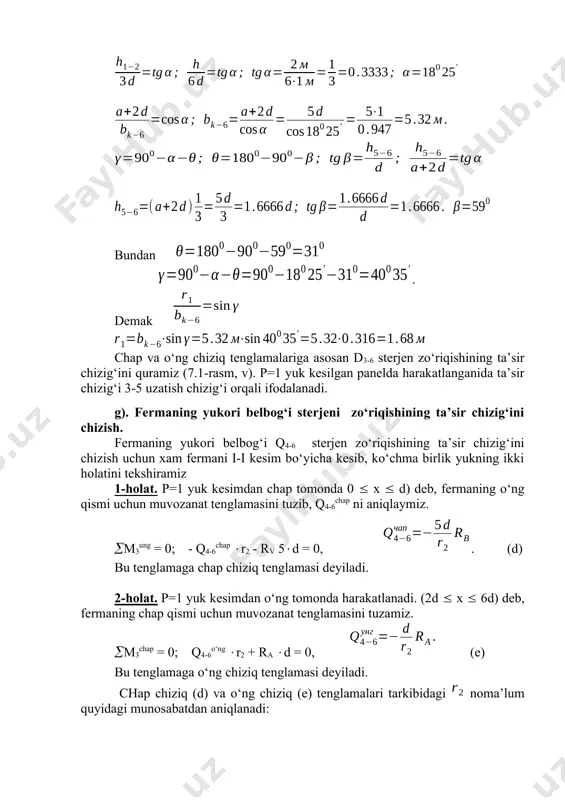

miz. bu holda v7-8 = 1. demak, р=1 yuk fermaning boshqa tugunlariga qo‘yilganda v7-8 zo‘riqish nolga teng. 7-tugunga qo‘yilganda esa v7-8 = 1 bo‘ladi. hosil bo‘lgan v7-8 zo‘riqishning ta’sir chizig‘i 7.1-rasm, d da ko‘rsatilgan. ma’ruzani mustahkamlash uchun savollar. 1. fermalarda tasir chiziklar chizish to‘g‘risida ayting? 2. ferma tayanch reaksiyalarining ta’sir chiziqlari qanday quriladi? 3. fermaning pastki belbog‘i sterjeni zo‘riqishining ta’sir chizig‘i qanday quriladi? 4. fermaning yukori belbog‘i sterjeni zo‘riqishining ta’sir chizig‘i qanday quriladi? 5. fermaning xovon sterjeni zo‘riqishining ta’sir chizig‘i qanday quriladi? 6. fermaning ustun sterjeni zo‘riqishining ta’sir chizig‘i qanday quriladi? foydalangan adabiytlar 1. karnovsky i.a., lebed o.i. advanced methods of structural analysis. canada.2010. 2. david johnson, advanced structural mechanics, london,2000. 3. одилхўжаев э.а., ғуломов т.г., абдукамилов т.к. қурилиш механикасидан мисол ва масалалар. тошкент, 1985. 4. одилхўжаев э.а., ғуламов т.г., абдукамилов т.к. қурилиш механикаси. тошкент, 1974. 5. х.ш. тураев ва бошқалар. қурилиш механикаси. тошкент — “молия” — 2002. 6. смирнов …

5 / 6

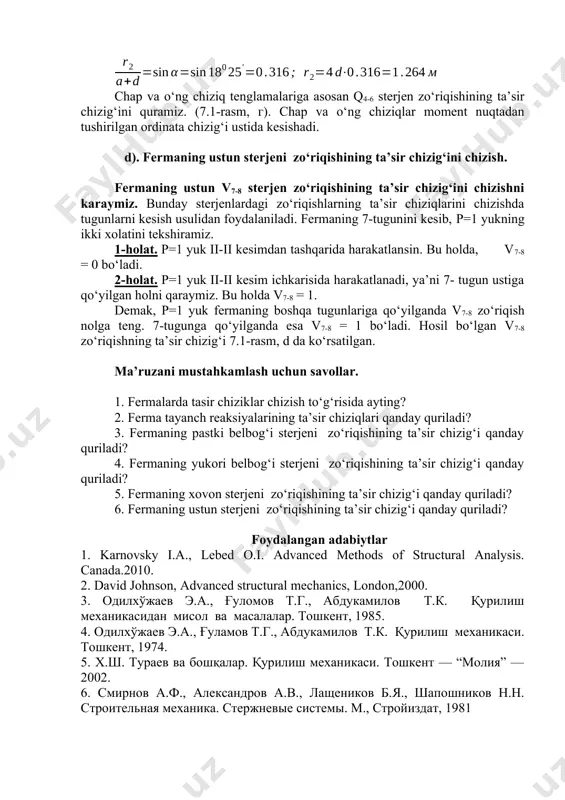

object26.bin image26.wmf oleobject27.bin oleobject1.bin image2.wmf oleobject2.bin image3.wmf 6 5 2 - h d a b чап r r а d 1 6 3 l + = - a . 1 6 3 а унг r r а d - = - узатиш чизиғи узатиш чизиғи 2d h 5-6 r 3 2 12 1 3 4 6 8 7 10 9 11 13 14 h 2 h 2 k a b а =3d d d d d d 5 + - а) б) г) в) 3 5 3 5 д) 1 - d r 1 d r 2 d 3-6 т.ч. u 3-5 т.ч. q 4-6 т.ч. v 7-8 т.ч. чап чизиқ чап чизиқ чап чизиқ ўнг чизиқ ўнг чизиқ ўнг чизиқ а + r 1 q 4-6 r 1 r a d 3-6 u 3-5 i i d r 2 r в 5 p=1  1=1.5 4d h 5-6 1=3 …
